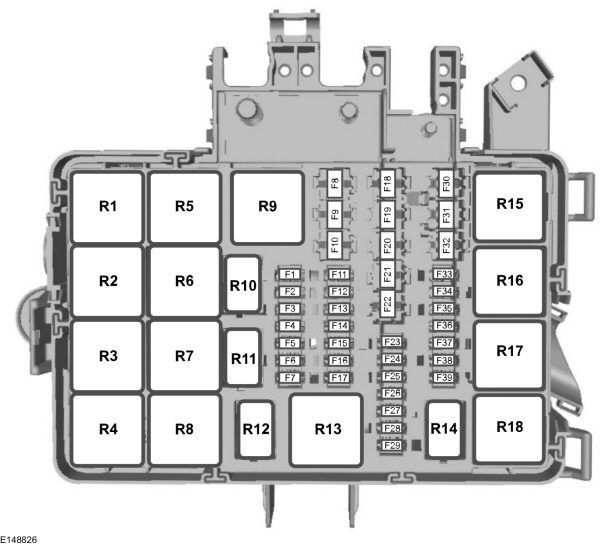

F1

-

Не используется.

F2

-

Не используется.

F3

-

Не используется.

F4

-

Не используется.

F5

-

Не используется.

F6

15 A

Датчик оксидов азота.

F7

15 A

Датчик твердых частиц.

F8

20 A

Высокоскоростной вентилятор системы охлаждения.

F9

-

Не используется.

F10

-

Не используется.

F11

-

Не используется.

F12

-

Не используется.

F13

-

Не используется.

F14

-

Не используется.

F15

-

Не используется.

F16

-

Не используется.

F17

-

Не используется.

F18

40 A

Вентилятор 2 системы охлаждения.

F19

40 A

Высокоскоростной вентилятор системы охлаждения.

60 A

Низкоскоростной вентилятор системы охлаждения.

F20

40 A

Система снижения токсичности выхлопа.

F21

40 A

Свеча предпускового подогрева 2.

F22

40 A

Свеча предпускового подогрева 1.

F23

10 A

Муфта компрессора системы кондиционирования.

F24

-

Не используется.

F25

15 A

Правые фары с газоразрядными лампами высокой интенсивности.

F26

15 A

Левые фары с газоразрядными лампами высокой интенсивности.

F27

-

Не используется.

F28

5 A

Нагревательный элемент клапана принудительной вентиляции картера.

F29

7,5 A

насос охлаждающей жидкости;

F30

60 A

Реле модуля управления силовым агрегатом.

F31

-

Не используется.

F32

20 A

Дополнительный отопитель, работающий на топливе

F33

-

Не используется.

F34

-

Не используется.

F35

20 A

Модуль управления силовым агрегатом.

F36

20 A

Силовой провод 5 автомобиля.

F37

15 A

Бак с реагентом.  Клапан системы рециркуляции отработавших газов.

F38

10 A

Высокоскоростной вентилятор системы охлаждения.  Муфта компрессора системы кондиционирования.  Низкоскоростной вентилятор системы охлаждения.  Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения.

F39

10 A

Система управления свечей предпускового подогрева.

R1

Высокоскоростной вентилятор системы охлаждения.

R2

Не используется.

R3

Стеклоочиститель заднего окна.

R4

Модуль пневматической подвески.

R5

Вентилятор охлаждения.

R6

Не используется.

R7

Левые фары с газоразрядными лампами высокой интенсивности.

R8

Правые фары с газоразрядными лампами высокой интенсивности.

R9

Стартер

R10

Муфта компрессора системы кондиционирования.

R11

Не используется.

R12

Не используется.

R13

Катализатор системы снижения токсичности выхлопа.

R14

Не используется.

R15

Низкоскоростной вентилятор системы охлаждения.

R16

Не используется.

R17

Не используется.

R18

Модуль управления силовым агрегатом.

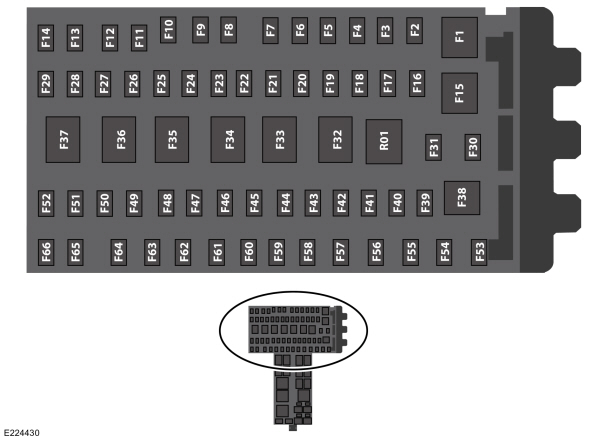

F1

60 A

Реле электродвигателя стеклоочистителя ветрового стекла.

F2

40 A

Электровентилятор обдува.

F3

15 A

Модуль интерфейса протокола передачи данных.

F4

40 A

Обогреваемое заднее стекло.  Обогреваемые наружные зеркала.

F5

40 A

Модуль прицепа.

F6

40 A

Дополнительное гнездо питания.

F7

40 A

Дополнительное гнездо питания.

F8

20 A

Звуковой сигнал

F9

15 A

Реле заднего окна.

F10

10 A

Катушки реле.

F11

5 A

Гнездо USB

F12

5 A

Гнездо USB

F13

20 A

Прикуриватель.

F14

20 A

Розетка питания вспомогательного оборудования на щитке приборов.

F15

50 A

Модуль качества напряжения.  Блок управления системами кузова.

F16

25 A

Антиблокировочная система тормозов с электронным контролем устойчивости.

F17

5 A

Катушка реле напряжения положительного элемента аккумуляторной батареи модуля управления силовым агрегатом.

F18

10 A

выключатель стоп-сигналов;

F19

15 A

Реле груза блокировки.

F20

5 A

Дополнительный отопитель, работающий на топливе

F21

15 A

Автоматическая трансмиссия.

F22

20 A

Автоматическая трансмиссия.

F23

5 A

Гнездо USB

F24

10 A

Обогреваемые наружные зеркала.

F25

7,5 A

Разблокировка двери водителя.

F26

7,5 A

Разблокировка двери пассажира.

F27

-

Не используется.

F28

-

Не используется.

F29

40 A

Электродвигатель заднего вентилятора обдува.

F30

20 A

Розетка питания вспомогательного оборудования на задней напольной консоли.

F31

30 A

Обогреваемое заднее стекло.

F32

60 A

Реле стартера.

F33

60 A

Реле топливного насоса.

F34

40 A

Обогреватель ветрового стекла (левая сторона).

F35

40 A

Обогреватель ветрового стекла (правая сторона).

F36

50 A

Блок управления системами кузова.

F37

50 A

Блок управления системами кузова.

F38

60 A

Блок предохранителей в салоне.

F39

20 A

Сиденья с обогревом.

F40

5 A

Модуль управления силовым агрегатом.

F41

10 A

Запасной.

F42

5 A

Коррекция наклона света фар.

F43

5 A

Модуль управления коробкой передач.

F44

10 A

Компрессор пневматической подвески.  Модуль качества напряжения.

F45

20 A

Указатели поворота.

F46

5 A

Обогреваемое заднее стекло.  Реле обогреваемого наружного зеркала.

F47

5 A

Модуль антиблокировочной системы тормозов.

F48

10 A

Подключение к переоборудованному автомобилю.

F49

20 A

Стеклоочиститель заднего окна.

F50

5 A

Модуль датчика дождя.  Стеклоочиститель заднего окна.

F51

25 A

Электродвигатель очистителя лобового стекла.

F52

25 A

Электродвигатель очистителя лобового стекла.

F53

40 A

Реле пневматической подвески.

F54

15 A

Модуль пневматической подвески.

F55

40 A

Антиблокировочная система тормозов с электронным контролем устойчивости.

F56

-

Не используется.

F57

30 A

Сиденье водителя с электроприводом.

F58

15 A

Подключение к переоборудованному автомобилю.

F59

30 A

Соленоид стартера.

F60

15 A

Модуль буксировки прицепа.

F61

15 A

Замок с электроприводом левой двери.

F62

15 A

Замок с электроприводом правой двери.

F63

15 A

Левая сторона центрального замка.

F64

15 A

Правая сторона центрального замка.

F65

20 A

Топливный насос.

F66

40 A

Фильтрующий элемент топливного фильтра.

F67

10 A

Сиденья с обогревом.

F68

10 A

Сиденья с обогревом.

F69

7,5 A

Тахограф.

F70

5 A

Модуль прицепа.

F71

40 A

Гнездо электропитания переменного тока.

F72

30 A

Модуль прицепа.

R1

Звуковой сигнал

R2

Обогреваемое заднее стекло.

R3

Электродвигатель заднего вентилятора обдува.

R4

Задние дополнительные гнезда электропитания.

R5

Прикуриватель.  Дополнительное гнездо питания.

R6

Обогреватель ветрового стекла (левая сторона).

R7

Обогреватель ветрового стекла (правая сторона).

R8

Насос омывателя заднего окна

R9

Не используется.

R10

Электровентилятор обдува.

R11

Система централизованного запирания.

R12

Зеркала с электроприводом складывания.

R13

Реле стартера.

R14

Топливный насос.

R15

Не используется.

R16

Не используется.

R17

Стеклоочиститель ветрового стекла.

R18

Не используется.

R19

Не используется.

F1

470 A

Блок предохранителей в моторном отсеке.  Стартер  Генератор.

F2

100 A

Блок управления системами кузова.

F3

40 A

Инвертор постоянного/переменного тока.

F4

200 A

Питание 1 коробки вспомогательного реле.

F5

100 A

Питание 2 коробки вспомогательного реле.

F6

100 A

Дополнительный отопитель.

F7

80 A

Реле обогрева лобового стекла

F8

100 A

Блок управления системами кузова.  Питание 5 коробки вспомогательного реле.

F9

100 A

Питание 3 коробки вспомогательного реле.

F10

100 A

Питание 4 коробки вспомогательного реле.

F11

100 A

Реле модуля управления силовым агрегатом.

F12

60 A

Подключение к переоборудованному автомобилю.

F13

60 A

Подключение к переоборудованному автомобилю.

F14

60 A

Подключение к переоборудованному автомобилю.

F15

60 A

Система климат-контроля зоны задних пассажиров.

F16

100 A

Запасной.

F17

60 A

Подключение к переоборудованному автомобилю.

F1

3 A

Передние лампы внешнего освещения.  Выключатель нагревателя воды.  Выключатель питания для подключения дополнительного оборудования.

F2

20 A

Электропитание.

F3

20 A

Реле маячка.

F4

20 A

Реле зажигания.

F5

15 A

Дополнительное гнездо питания.  Нагреватель воды.

F6

15 A

Плафон освещения салона.

F7

15 A

Указатели поворота  Дополнительное гнездо питания.

F8

10 A

Освещение салона.

F9

20 A

Радиопередатчик.

F10

5 A

Реле зажигания.

F11

15 A

Реле зажигания.

F12

-

Не используется.

R1

Реле маячка.

R2

Реле зажигания.

R3

Дополнительное гнездо питания.  Нагреватель воды.

R4

Реле плафона освещения салона.

R5

Дополнительное гнездо питания.  Указатель левого поворота.

R6

Указатель правого поворота.

R7

Освещение салона.

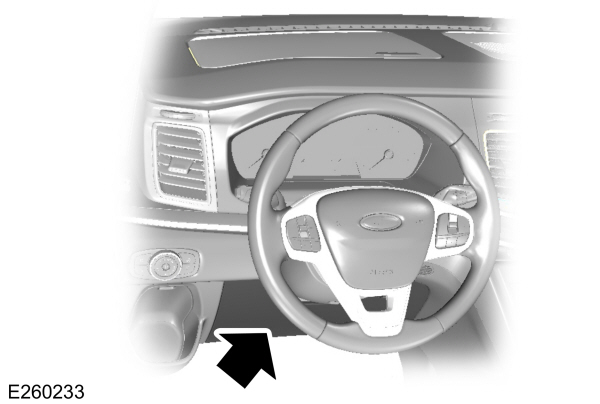

1

-

Не используется.

2

7,5 A

Наружные зеркала с электроприводом.  Окно двери водителя.

3

20 A

Разблокировка двери водителя.  Разблокировка двери пассажира.

4

5 A

Запасной.

5

20 A

Запасной.

6

10 A

Запасной.

7

10 A

Запасной.

8

10 A

Звуковой сигнал противоугонной сигнализации.

9

10 A

Запасной.

10

5 A

Запасной.

11

5 A

Датчик проникновения.  Отопление, вентиляция и кондиционирование воздуха зоны задних пассажиров.

12

7,5 A

Система управления микроклиматом  Кнопка аварийной световой сигнализации.

13

7,5 A

Рулевая колонка.  Панель приборов  Разъем передачи данных.

14

10 A

Запасной.

15

10 A

Разъем передачи данных.

16

15 A

Исполнительное устройство замка сдвижной двери.

17

5 A

Батарея автономного звукового устройства.

18

5 A

Замок (выключатель) зажигания

19

7,5 A

Индикатор отключения надувной подушки безопасности пассажира.  Выключатель срабатывания надувной подушки безопасности пассажира.

20

7,5 A

Тахограф.

21

5 A

Модуль управления дополнительным отопителем.

22

5 A

Запасной.

23

10 A

Задержка выключения вспомогательного оборудования.  Инвертор постоянного/переменного тока.

24

30 A

Система централизованного запирания.  Система двойного запирания.

25

30 A

Модуль двери водителя.

26

30 A

Модуль двери пассажира.

27

30 A

Запасной.

28

20 A

Запасной.

29

30 A

Запасной.

30

30 A

Запасной.

31

15 A

Запасной.

32

10 A

Модуль SYNC.  Многофункциональный дисплей.  Радиочастотный радиоприемник.

33

20 A

Аудиосистема.  Модуль SYNC.

34

30 A

Реле зажигания.  Модуль управления системой активной помощи при парковке.  Система управления отопителем.  Система контроля за соблюдением дорожной разметки.  Модуль управления системы подушек и ремней безопасности.  Центральный блок управления.  Индикатор отключения надувной подушки безопасности пассажира.  Тахограф.  Дополнительный отопитель.  Модуль рулевого колеса.

35

5 A

Модуль управления системы подушек и ремней безопасности.

36

15 A

Модуль управления системой активной помощи при парковке.  Система контроля за соблюдением дорожной разметки.  Модуль рулевого колеса.

37

20 A

Запасной.

38

30 A

Окна с электроприводом.

F1

-

Не используется.

F2

-

Не используется.

F3

-

Не используется.

F4

-

Не используется.

F5

3 A

Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива.

F6

3 A

Антиблокировочная система тормозов с электронным контролем устойчивости.

F7

7,5 A

Модуль управления силовым агрегатом.  Модуль управления системой обработки и передачи данных.

F8

-

Не используется.

F9

30 A

Левый стеклоочиститель ветрового стекла

F10

30 A

Правый стеклоочиститель ветрового стекла

F11

10 A

Муфта компрессора системы кондиционирования.

F12

20 A

Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива.

F13

-

Не используется.

F14

-

Не используется.

F15

-

Не используется.

F16

-

Не используется.

F17

-

Не используется.

F18

40 A

Антиблокировочная система тормозов с электронным контролем устойчивости.

F19

30 A

Соленоид стартера.

F20

60 A

Свечи накаливания.

F21

60 A

Реле 3 зажигания.

F22

30 A

Дополнительный отопитель, работающий на топливе

F23

10 A

Не используется (запасное).

F24

7,5 A

Топливный насос.

F25

15 A

Не используется (запасное).

F26

-

Не используется.

F27

-

Не используется.

F28

-

Не используется.

F29

3 A

Аудиосистема.

F30

60 A

Низкоскоростной вентилятор системы охлаждения.

F31

-

Не используется.

F32

60 A

Электродвигатель очистителя лобового стекла.

F33

-

Не используется.

F34

-

Не используется.

F35

15 A

Модуль управления силовым агрегатом.

F36

7,5 A

Датчик массового расхода воздуха.

F37

7,5 A

Клапан управления объемом топлива.

F38

7,5 A

Муфта компрессора системы кондиционирования.

F39

15 A

Датчик температуры выхлопных газов.  Топливный насос системы испарителя топлива.  Перепускной электромагнитный клапан охлаждающей жидкости.  Низкоскоростной вентилятор системы охлаждения.  Высокоскоростной вентилятор системы охлаждения.

R1

Реле 3 зажигания.

R2

Не используется.

R3

Стеклоочиститель заднего окна.

R4

Реле очистителя лобового стекла.

R5

Не используется.

R6

Стеклоочиститель ветрового стекла.

R7

Скорость очистителя ветрового стекла.

R8

Отопитель, работающий на топливе.

R9

Стартер

R10

Муфта компрессора системы кондиционирования.

R11

Свеча предпускового подогрева топлива системы испарителя.

R12

Топливный насос.

R13

Не используется.

R14

Не используется.

R15

Низкоскоростной вентилятор системы охлаждения.

R16

Не используется.

R17

Модуль управления силовым агрегатом.

R18

Высокоскоростной вентилятор системы охлаждения.

F1

10 A

Модуль управления системы подушек и ремней безопасности.

F2

-

Не используется.

F3

10 A

Обогреваемые наружные зеркала.

F4

-

Не используется.

F5

20 A

Дополнительный отопитель, работающий на топливе

F6

5 A

Тахограф.

F7

10 A

Система адаптивного круиз-контроля.

F8

40 A

Инвертор постоянного/переменного тока.

F9

-

Не используется.

F10

30 A

Сиденье водителя с электроприводом.

F11

-

Не используется.

F12

-

Не используется.

F13

-

Не используется.

F14

5 A

Модуль управления силовым агрегатом.

F15

40 A

Модуль управления силовым агрегатом.

F16

40 A

Блок предохранителей в салоне.

F17

-

Не используется.

F18

30 A

Антиблокировочная система тормозов с электронным контролем устойчивости.

F19

5 A

Тахограф.

F20

5 A

Реле обогрева лобового стекла  Реле обогреваемого наружного зеркала.  Гнездо электропитания переменного тока.  Инвертор постоянного/переменного тока.

F21

10 A

Подключение к переоборудованному автомобилю.

F22

15 A

Блок предохранителей в салоне.

F23

7,5 A

Управление микроклиматом.

F24

5 A

Коррекция наклона света фар.

F25

7,5 A

Освещение салона.

F26

10 A

Сиденья с обогревом.

F27

10 A

Сиденья с обогревом.

F28

20 A

Указатели поворота.

F29

10 A

Камера заднего вида.  Внутреннее зеркало заднего вида.  Система контроля за соблюдением дорожной разметки.

F30

5 A

Система адаптивного круиз-контроля.

F31

-

Не используется.

F32

10 A

Плафон освещения салона.

F33

-

Не используется.

F34

20 A

Стеклоочиститель заднего окна.

F35

5 A

Зеркала с электроприводом складывания.

F36

20 A

Звуковой сигнал

F37

7,5 A

Не используется (запасное).

F38

5 A

Реле очистителя лобового стекла.  Реле очистителя заднего окна.  Реле звукового сигнала.  Реле электровентилятора обдува.

F39

7,5 A

Окна с электроприводом.  Отопление, вентиляция и кондиционирование воздуха зоны задних пассажиров.  Дистанционный бесключевой вход.

F40

40 A

Электровентилятор обдува.

F41

40 A

Электродвигатель заднего вентилятора обдува.

F42

30 A

Обогреваемое заднее стекло.

F43

30 A

Модуль прицепа.

F44

60 A

Дополнительные гнезда электропитания.

F45

-

Не используется.

F46

30 A

Окна с электроприводом.

F47

20 A

Прикуриватель.

F48

20 A

Задние дополнительные гнезда электропитания.

F49

20 A

Передние дополнительные гнезда электропитания.

F50

60 A

Реле 1 зажигания.

F51

60 A

Реле 2 зажигания.

F52

40 A

Обогреватель ветрового стекла (левая сторона).
