Проверка рабочего цилиндра сцепления. Снятие и установка Ford Focus

Автомобили с механической коробкой передач МТХ-75

Проверьте рабочий цилиндр сцепления вместе с подшипником выключения сцепления:

— на наличие протечек;

— чехол.

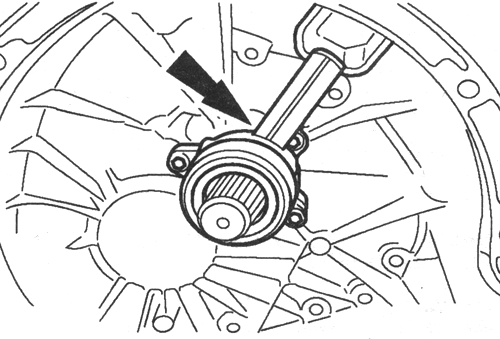

Рис. 3.3. Проверка рабочего цилиндра сцепления вместе с подшипником

выключения сцепления

Автомобили с механической коробкой передач IB5

Проверьте рабочий цилиндр сцепления вместе с подшипником выключения сцепления:

—на наличие протечек;

—износ подшипника выключения сцепления.

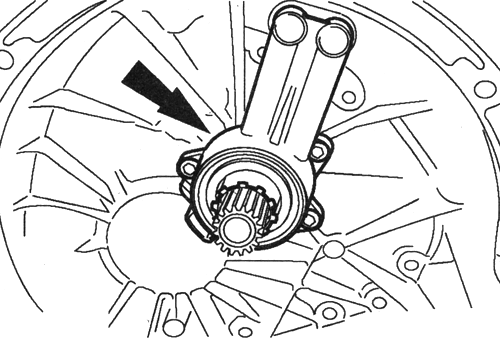

Рис. 3.4. Проверка рабочего цилиндра сцепления вместе с подшипником

выключения сцепления

Снятие

Снимите коробку передач.

Снимите рабочий цилиндр сцепления (рис. 3.20).

1. Выверните болты.

2. Подсоедините рабочий цилиндр к сцеплению.

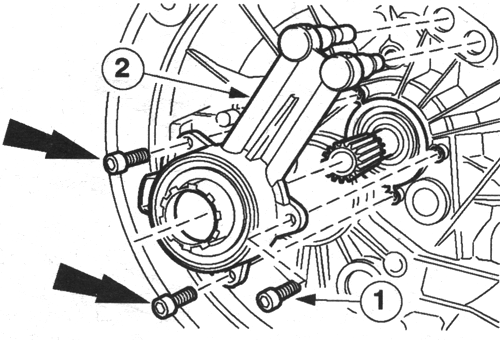

Рис. 3.20. Снятие рабочего цилиндра сцепления

Установка

Установите рабочий цилиндр сцепления (рис. 3.21).

1. Нанесите высокотемпературную смазку на шлицы первичного вала.

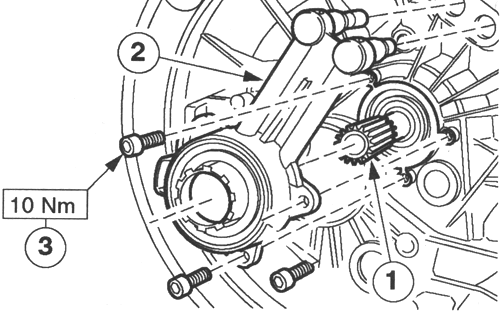

Рис. 3.21. Установка рабочего цилиндра сцепления

2. Вставьте рабочий цилиндр сцепления.

3. Затяните болты.

Удалите воздух из гидропривода сцепления.

Установите коробку передач автомобиля Ford Focus.
