Двигатель Durateg 2.0 L Ford Focus
Снятие и разборка двигателя Ford Focus
Снятие
Сбросьте давление в топливной системе. Снимите полку аккумулятора. Снимите воздушный фильтр. Слейте охлаждающую жидкость из системы охлаждения. Слейте моторное масло. Дайте маслу стечь в подходящую емкость. Осмотрите уплотнение пробки для слива масла на наличие повреждений. При необходимости установите новое уплотнение пробки для слива масла. Установите пробку для слива масла (рис. 2.158).

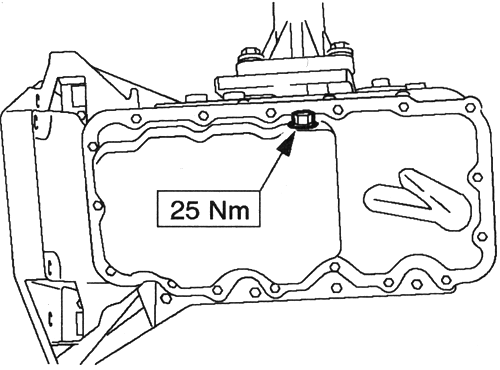

Рис. 2.158. Установка пробки для слива масла

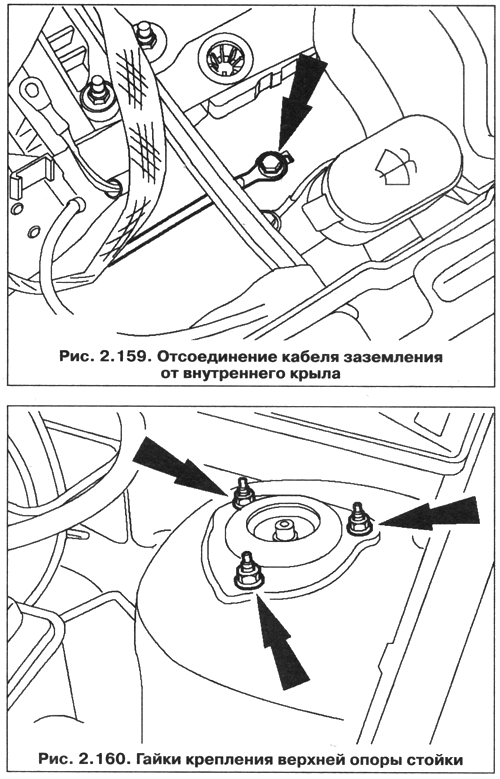

Отсоедините кабель заземления от внутреннего крыла (рис. 2.159). Отпустите гайки крепления верхней опоры стойки в сборе с пружиной на три оборота (с обеих сторон) (рис. 2.160). ПРИМЕЧАНИЕ. Резонатор вставлен в кронштейн по прессовой посадке. Снимите впускной трубопровод воздушного фильтра и резонатор (рис. 2.161).
Отсоедините трос акселератора и трос управления скоростью (при наличии) от корпуса дроссельной заслонки. Отсоедините кабель заземления от проушины подъема двигателя.

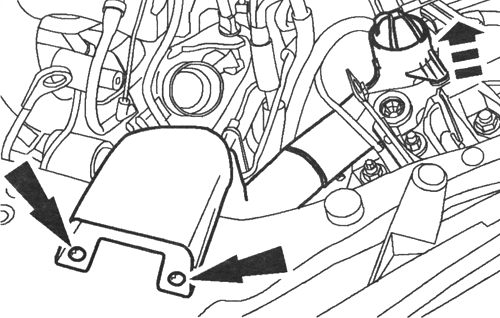

Рис. 2.161. Снятие резонатора
Рассоедините штекерные разъемы топливных форсунок. Рассоедините штекерный разъем генератора (рис. 2.162).
Рис. 2.162. Разъем генератора

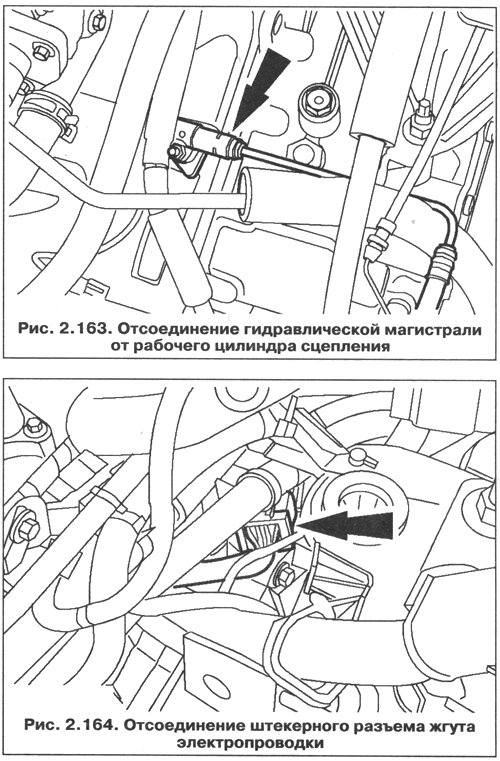

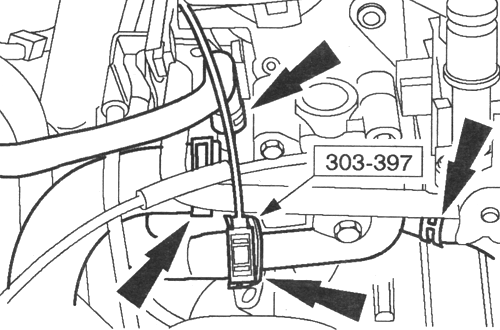

Отсоедините гидравлическую магистраль от рабочего цилиндра сцепления (рис. 2.163).
Снимите зажим. Снимите магистраль сцепления и закрепите ее в стороне, используя хомутики. Рассоедините штекерный разъем катушки зажигания. Рассоедините штекерный разъем жгута электропроводки (рис. 2.164). Отсоедините вакуумные шланги от впускного коллектора. Отсоедините трубопровод вакуумного усилителя тормозов от впускного коллектора. Отпустите быстродействующую муфту и отсоедините трубопровод вакуумного усилителя тормозов. Отсоедините расширительный бачок системы охлаждения и расположите его в стороне. Рассоедините топливопроводы. Отсоедините шланги охлаждающей жидкости от корпуса термостата (рис. 2.165).
Рис. 2.165. Отсоединение шлангов охлаждающей жидкости от корпуса термостата
Отсоедините трубопровод высокого давления усилителя рулевого управления от головки цилиндров (рис. 2.166).

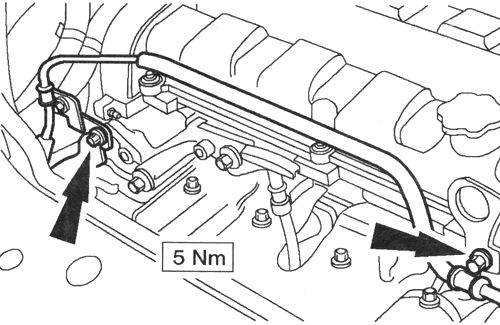

Рис. 2.166. Отсоединение трубопровода высокого давления усилителя рулевого управления от головкицилиндров

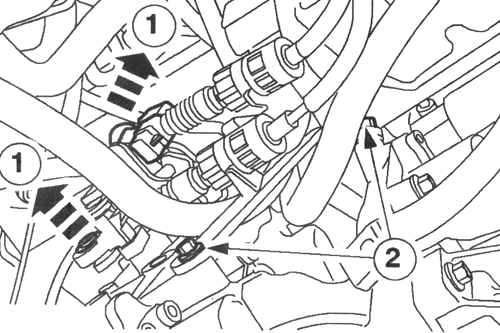

Выверните верхние болты насоса усилителя рулевого управления. Поднимите и подоприте автомобиль. Отсоедините тросы переключения передач от коробки передач в блоке с ведущим мостом (рис. 2.167). 1. Отсоедините трос переключения передач и трос выбора передач от рычагов выбора передач. 2. Отсоедините кронштейн от коробки передач в блоке с ведущим мостом.
Рис. 2.167. Отсоединение тросов переключения передач от коробки передач
Снимите ремень привода аксессуаров. Отсоедините компрессор системы кондиционирования воздуха и закрепите его на поперечине радиатора. Отсоедините шланг охлаждающей жидкости от маслоохладителя (рис. 2.168).

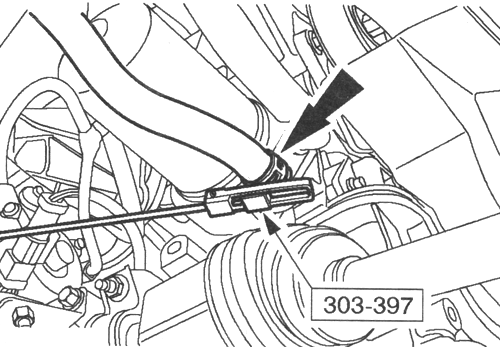

Рис. 2.168. Отсоединение шланга охлаждающей жидкости от маслоохладителя

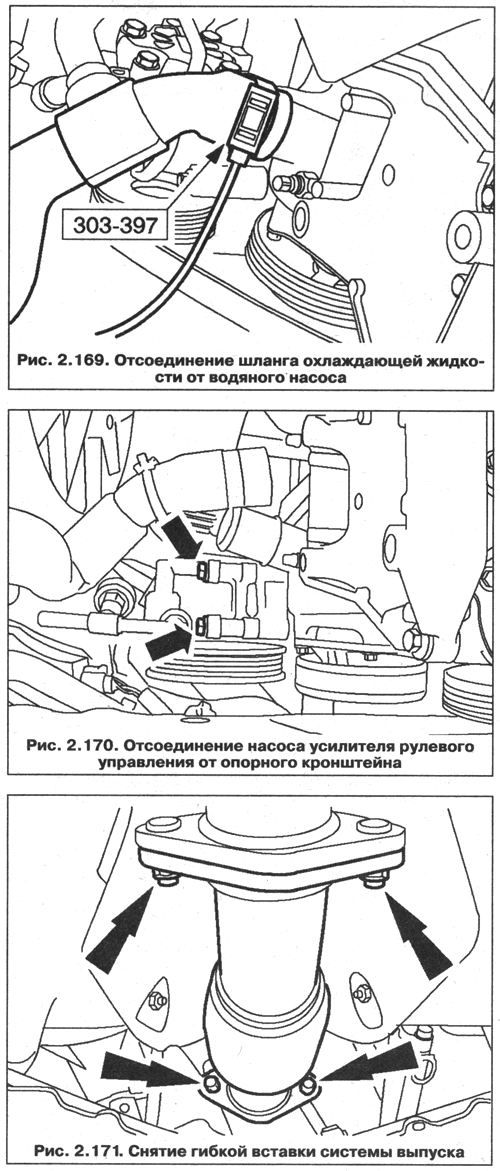

Используя специальный инструмент, отсоедините шланг охлаждающей жидкости от водяного насоса (рис. 2.169). Отсоедините насос усилителя рулевого управления от опорного кронштейна (рис. 2.170). Снимите гибкую вставку системы выпуска (рис. 2.171). Рассоедините штекерный разъем датчика положения коленчатого вала (СКР). Рассоедините штекерный разъем кислородного датчика мониторинга каталитического нейтрализатора (рис. 2.172). Снимите кислородный датчик мониторинга каталитического нейтрализатора.

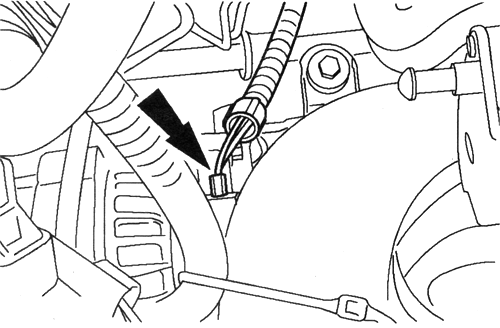

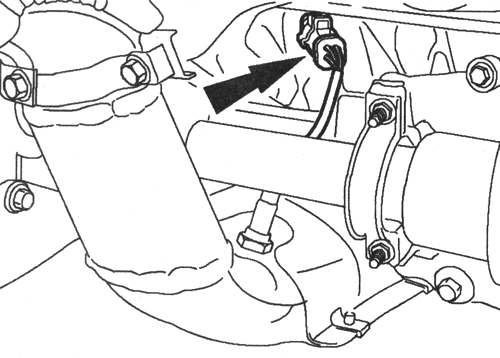

Рис. 2.172. Отсоединение штекерного разъема кислородного датчика

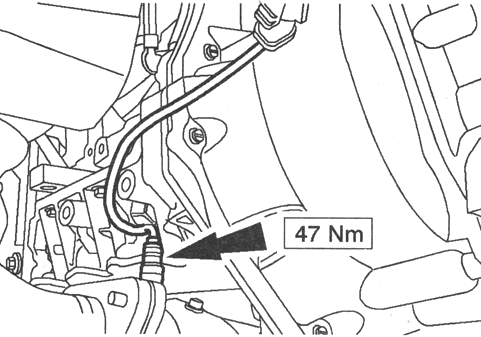

Рассоедините штекерный разъем подогреваемого кислородного датчика (HO2S). Снимите датчик HO2S (рис. 2.173).
Рис. 2.173. Снятие датчика HO2S

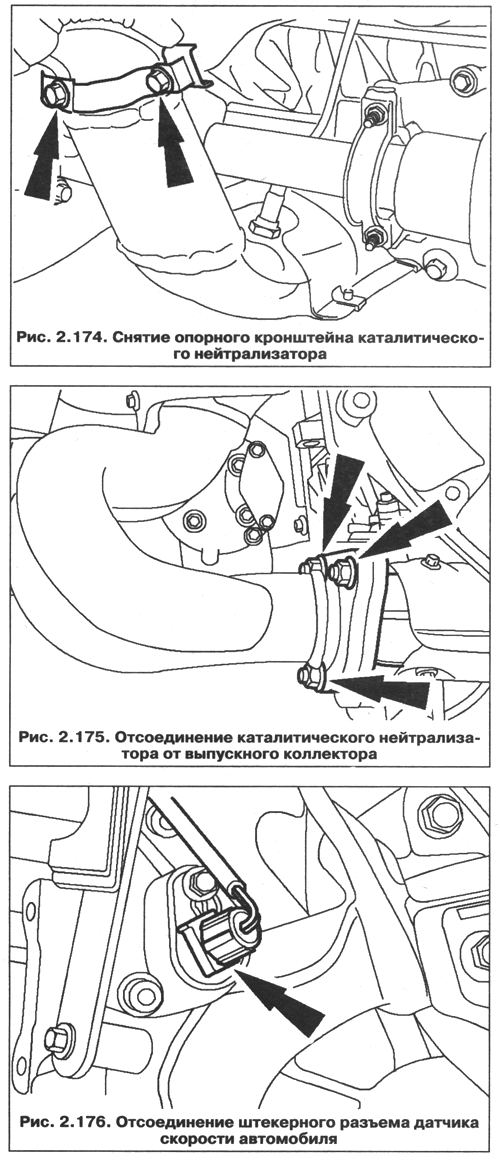

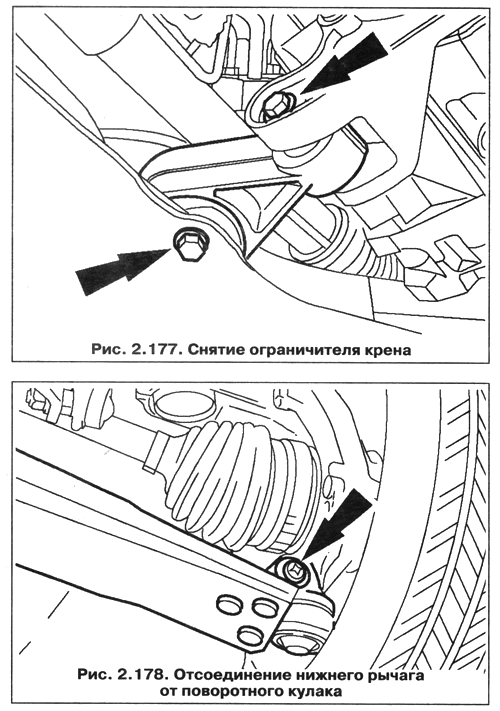

ВНИМАНИЕ, При снятии опорного кронштейна каталитический нейтрализаторследует придержать. Снимите опорный кронштейн каталитического нейтрализатора (рис. 2.174). Отсоедините каталитический нейтрализатор от выпускного коллектора (рис. 2.175). Снимите электровентилятор охлаждения и соответствующий кожух. Рассоедините штекерный разъем датчика скорости автомобиля (VSS) (рис. 2.176). Рассоедините штекерный разъем переключателя фонарей заднего хода. Снимите ограничитель крена (рис. 2.177). Отсоедините нижние рычаги от поворотных кулаков (с обеих сторон) (рис. 2.178). ВНИМАНИЕ, Подоприте полуось. Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир — на угол,превышающий 45 градусов.

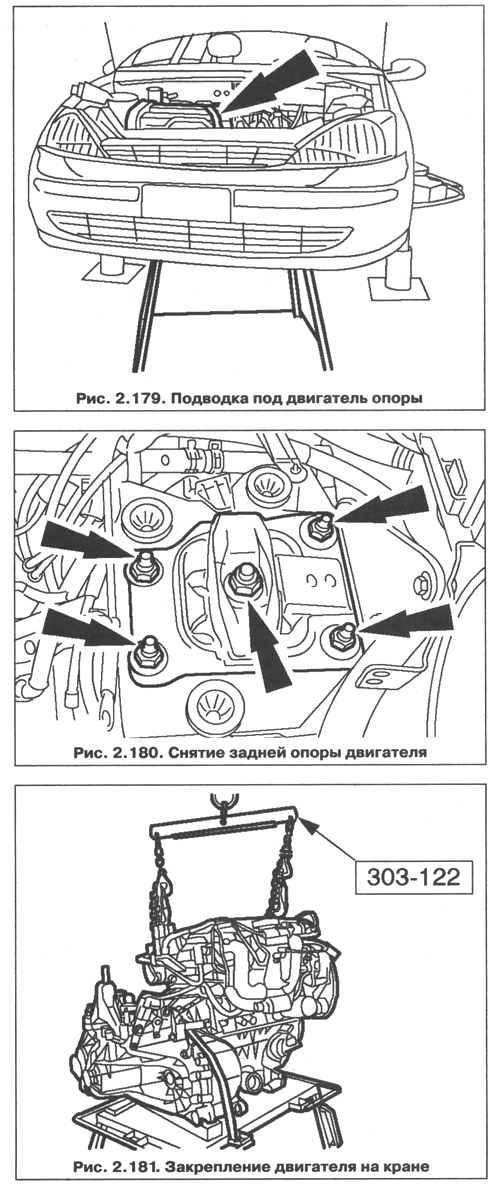

Отсоедините правую полуось от промежуточного вала. ВНИМАНИЕ, Не повредите масляное уплотнение полуоси. ПРИМЕЧАНИЕ. Заглушите коробку передач в блоке с ведущим мостом, чтобы предотвратить утечку масла или проникновение внутрь грязи. Используя специальные инструменты, отсоедините левую полуось от коробки передач в блоке с ведущим мостом, и закрепите ее в стороне. Дайте маслу возможность стечь в подходящую емкость. Расположите верстак с подходящими деревянными брусками под двигателем в сборе с коробкой передач. Аккуратно опустите автомобиль настолько, чтобы двигатель в сборе с коробкой передач встал на верстак (рис. 2.179). Используя подходящий фиксирующий хомут, закрепите двигатель в сборе с коробкой передач на верстаке. Снимите заднюю опору двигателя (рис. 2.180). Снимите переднюю опору двигателя. Аккуратно поднимите автомобиль. Вытяните вперед сборочный стенд. Используя специальные инструменты, закрепите двигатель в сборе с коробкой передач, используя кран для двигателя (рис. 2.181).
Выверните верхние болты крепления коробки передач в блоке с ведущим мостом. Выверните верхние болты крепления стартера. Отсоедините кабель заземления от коробки передач в блоке с ведущим мостом. Отсоедините стартер от коробки передач в блоке с ведущим мостом и закрепите его в стороне (рис. 2.182).

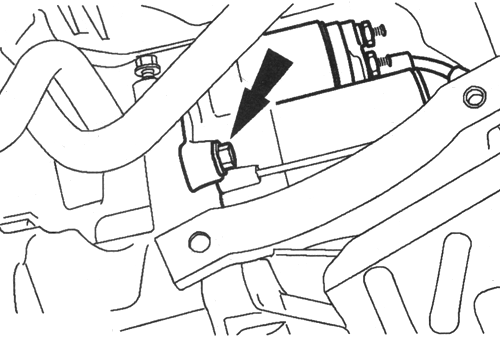

Рис. 2.182. Болты крепления стартера
Выверните правые болты крепления коробки передач в блоке с ведущим мостом. Выверните левые болты крепления коробки передач в блоке с ведущим мостом. Снимите коробку передач в блоке с ведущим мостом.
Разборка
Рассоедините штекерные разъемы реле давления масла и датчика детонации (KS) (рис. 2.183).

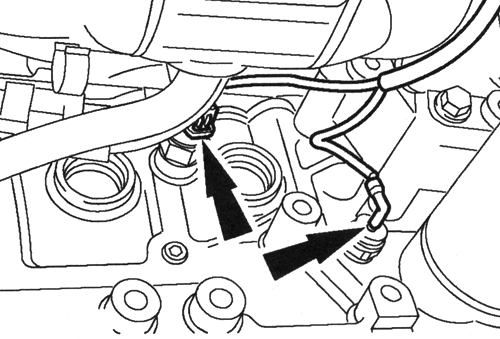

Рис. 2.183. Отсоединение штекерных разъемов реле давления масла и датчика детонации (KS)

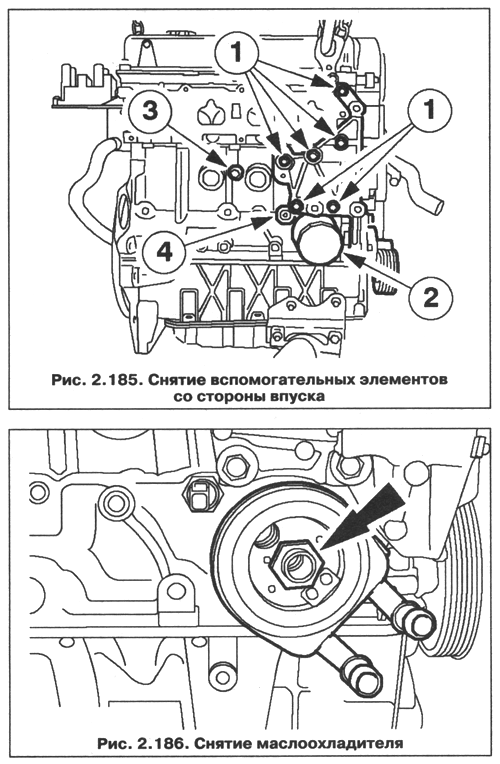

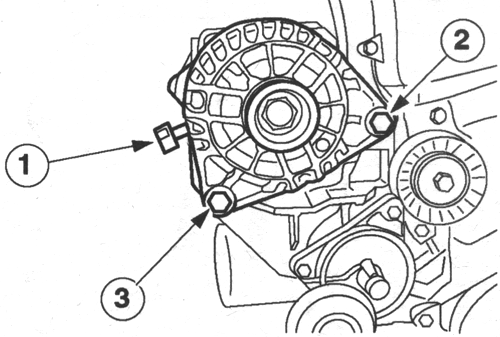

Снимите генератор (рис. 2.184). 1. Отсоедините положительный провод. 2. Выверните болт. 3. Выверните болт. Снимите вспомогательные элементы со стороны впуска (рис. 2.185).
Рис. 2.184. Снятие генератора
1. Опорный кронштейн генератора. 2. Масляный фильтр 3. Датчик детонации (KS) 4. Реле давления масла

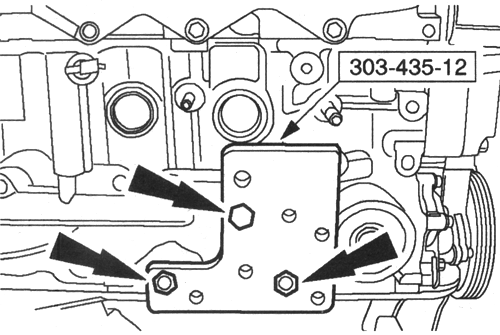

Снимите маслоохладитель (рис. 2.186). Установите опорную плиту на двигатель (рис. 2.187).

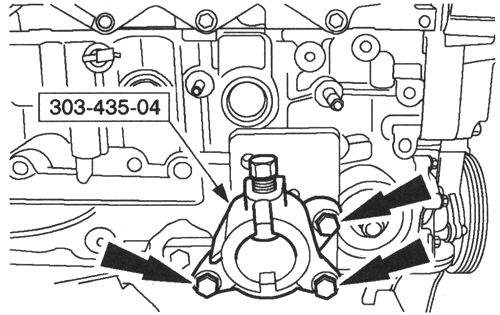

Рис. 2.187. Установка опорной плиты на двигатель
Установите опорный кронштейн на опорную плиту (рис. 2.188).
Рис. 2.188. Установка опорного кронштейна на опорную плиту

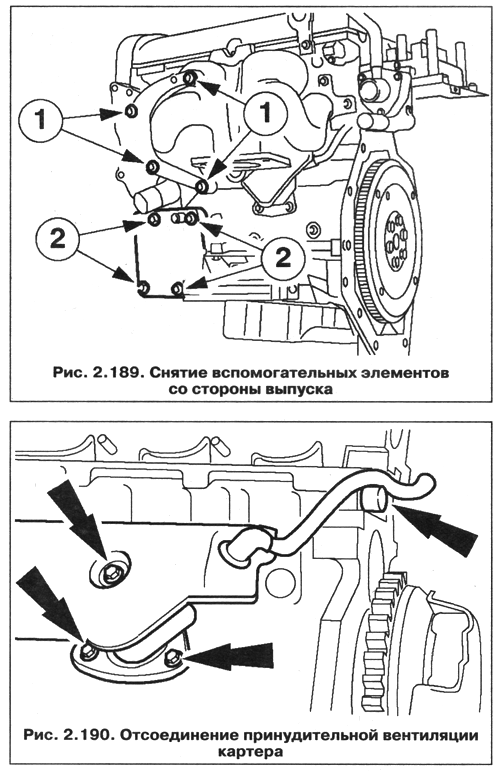

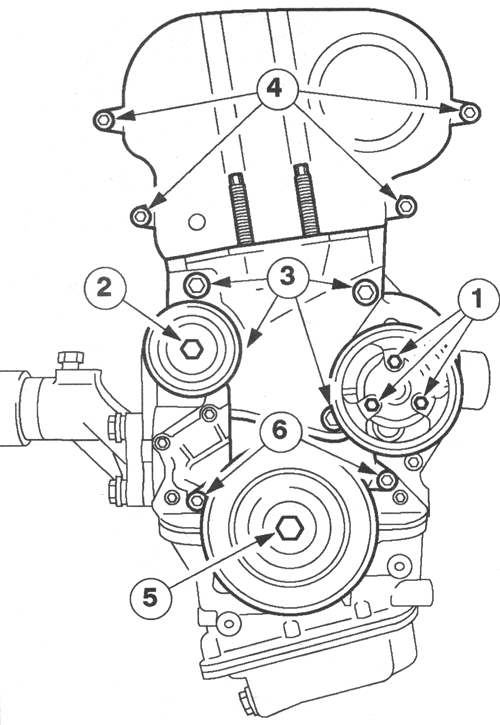

Закрепите двигатель на сборочном стенде и снимите кронштейн подъема двигателя. Снимите вспомогательные элементы со стороны выпуска (рис. 2.189). 1. Кронштейн насоса усилителя рулевого управления. 2. Кронштейн компрессора системы воздушного кондиционирования. Отсоедините принудительную вентиляцию картера (рис. 2.190). Снимите сцепление в сборе. Используя специальный инструмент, застопорьте маховик в неподвижном положении. Снимите крышку ремня газораспределительного механизма (рис. 2.191). 1. Шкив водяного насоса. 2. Промежуточный шкив приводного ремня. 3. Кронштейн передней опоры двигателя. 4. Верхняя крышка ремня газораспределительного механизма. 5. Снимите демпфер со шкива коленчатого вала. 6. Нижняя крышка ремня газораспределительного механизма.
ВНИМАНИЕ. Не тяните за провода свечей зажигания при рассоединенииштекерных разъемов свечей зажигания, чтобы предотвратить повреждениепроводов, при необходимости отсоедините провода зажигания от катушекзажигания. Слегка поверните штекерные разъемы свечей зажигания перед их рассоединением, чтобы отпустить уплотнения. ВНИМАНИЕ. Рассоедините штекерные разъемы свечей зажигания всоответствии с расположением свечей зажигания. Рассоедините штекерные разъемы свечей зажигания. Снимите крышку клапанного механизма. Снимите ременный привод газораспределительного механизма и водяной насос (рис. 2.192). 1. Отпустите натяжитель ремня газораспределительного механизма, поворачивая его против часовой стрелки, и снимите его. 2. Снимите ремень газораспределительного механизма. 3. Снимите промежуточный шкив (холостой шкив). 4. Снимите водяной насос. 5. Снимите шкив и упорную шайбу с коленчатого вала.
Рис. 2.191. Компоненты газораспределительного механизма

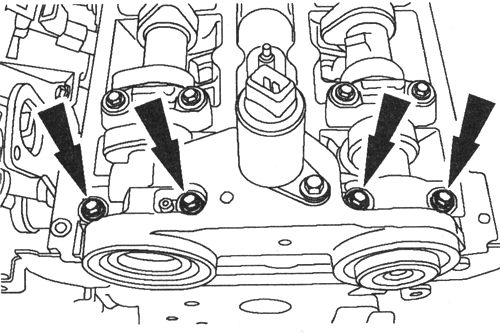

ПРИМЕЧАНИЕ. Во избежание проворачивания распределительного валапридержите его за шестигранник, используя гаечный ключ с открытым зевом. Снимите заглушку шкива распределительного вала впуска. ПРИМЕЧАНИЕ. Во избежание проворачивания распределительного валапридержите его за шестигранник, используя гаечный ключ с открытым зевом. Снимите шкивы распределительных валов. Снимите фланец подачи масла (рис. 2.193). ВНИМАНИЕ. Отпустите и выверните болты крепления крышек подшипниковраспределительных валов, работая в указанной последовательности. Работая в указанной последовательности в несколько стадий, равномерно отпустите каждый болт по два оборота за раз (рис. 2.194). Снимите распределительные валы. Снимите толкатели клапанов и расположите их в стороне. Снимите специальный инструмент. Снимите сливную пробку и выверните болты крепления масляного картера. Дайте маслу возможность стечь в подходящую емкость.

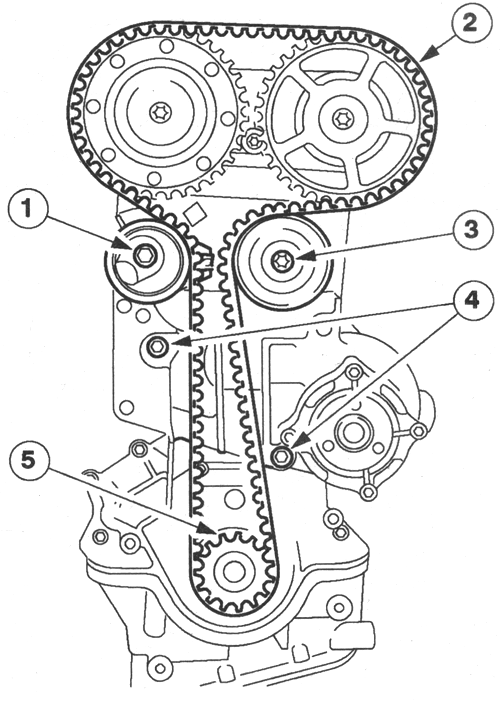

Рис. 2.192. Компоненты ременного привода газораспределительногомеханизма
Рис. 2.193. Снятие флаца подачи масла
ПРИМЕЧАНИЕ. Затяните контргайку на масляном картере и несколько разударьте специальным инструментом, чтобы отделить масляный картер отнижней секции картера. Используя специальный инструмент, снимите масляный картер. Снимите впускной маслопровод и нижнюю секцию картера.

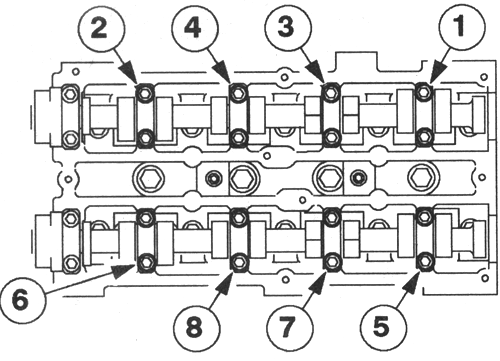

Рис. 2.194. Порядок ослабления болтов крепленя крышек коренных подшипников
Снимите масляный насос. Снимите держатель заднего масляного уплотнения коленчатого вала, датчик положения коленчатого вала (СКР) и кронштейн СКР.
