Ford Kuga 2012 года. ТАБЛИЦА ХАРАКТЕРИСТИК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

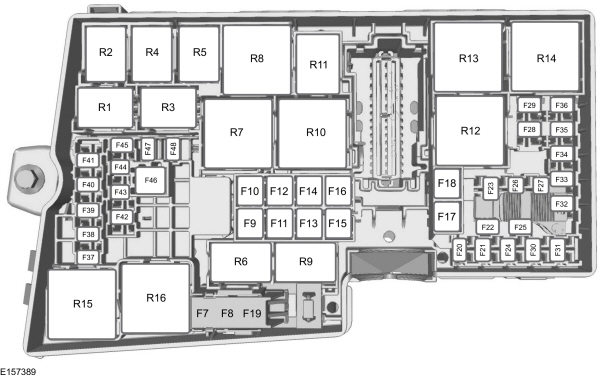

Блок предохранителей в моторном отсеке

Номер предохранителя/реле	Номинал предохранителя в амперах	Защищенные компоненты
F1	-	Не используется
F2	-	Не используется
F3	-	Не используется
F4	-	Не используется
F5	-	Не используется
F6	-	Не используется
F7	40A**	Антиблокировочная система тормозов, управление системой динамической стабилизации
F8	30A**	Электронная система динамической стабилизации
F9	20A**	Омыватели фар
F10	40A**	Электродвигатель вентилятора отопителя
F11	30A**	Модуль качества напряжения, блок управления системами кузова
F12	30A**	Модуль управления силовым агрегатом
F13	30A**	Реле стартера
F14	40A**	Правая сторона обогреваемого ветрового стекла
F15	20A**	Передний прикуриватель, дополнительные гнезда электропитания
F16	40A**	Левая цепь обогреваемого ветрового стекла
F17	20A**	Дополнительный отопитель
F18	-	Не используется
F19	5A*	Антиблокировочная система тормозов, управление системой динамической стабилизации
F20	15A*	Звуковой сигнал
F21	5A*	Выключатель стоп-сигналов
F22	15A*	Система мониторинга аккумуляторной батареи
F23	5A*	Соленоиды реле
F24	5A*	Управление освещением
F25	-	Не используется
F26	5A*	Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями)
F26	15A*	Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), система управления коробкой передач (автомобили с дизельным двигателем)
F27	15A*	Муфта компрессора системы кондиционирования
F28	5A*	Система адаптивного круиз-контроля (автомобили с системой авто-старт-стоп)
F29	25A*	Обогреватель заднего стекла кузова
F30	-	Не используется
F31	-	Не используется
F32	15A*	Модуль управления двигателем
F33	10A*	Модуль управления двигателем
F34	10A*	Модуль управления двигателем
F35	15A*	Модуль управления двигателем
F36	5A*	Активные жалюзи радиатора
F37	5A*	Питание индикатора отключения надувной подушки безопасности пассажира
F38	5A*	Модуль управления двигателем, модуль управления коробкой передач
F39	5A*	Фары, коррекция наклона света фар
F40	5A*	Электрический усилитель рулевого управления
F41	20A*	Блок управления системами кузова
F42	15A*	Очиститель заднего стекла
F43	15A*	Фары
F44	5A*	Система адаптивного круиз-контроля (автомобили без системы авто-старт-стоп)
F45	10A*	Обогреваемый распылитель омывателя
F46	40A**	Автоматический режим работы стеклоочистителя
F47	-	Не используется
F48	15A*	Испаритель дизельного топлива
R1	-	Не используется
R2	Микрореле	Звуковой сигнал
R3	Микрореле	Реле испарителя дизельного топлива
R4	-	Не используется
R5	-	Не используется
R6	-	Не используется
R7	Силовое реле	Антиобледенитель ветрового стекла
R8	-	Не используется
R9	Микрореле	Омыватели фар
R10	Миниреле	Реле стартера
R11	Микрореле	Муфта компрессора системы кондиционирования
R12	Силовое реле	Вентилятор системы охлаждения
R13	Миниреле	Вентилятор обогревателя
R14	Миниреле	Реле системы управления двигателем
R15	Силовое реле	Обогреватель заднего стекла
R16	Силовое реле	Зажигание

*Минимальный предохранитель **Трубчатый предохранитель

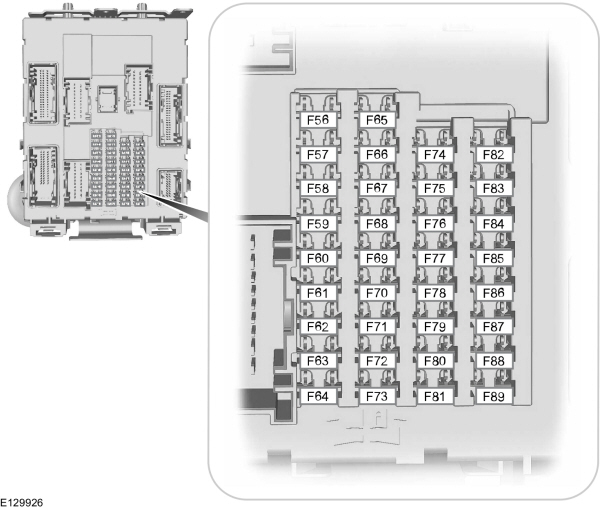

Блок предохранителей в салоне

Номер предохранителя/реле	Номинал предохранителя в амперах	Защищенные компоненты
56	20A	Топливный насос
57	-	Не используется
58	-	Не используется
59	5A	Приемопередатчик пассивной противоугонной системы
60	10A	Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли
61	-	Не используется
62	5A	Автоматически работающие стеклоочистители, зеркало с функцией автоматического затемнения
63	10A	Система адаптивного круиз-контроля (передний сенсорный модуль)
64	-	Не используется
65	10A	Отпирание защелки задней поднимающейся двери
66	-	Не используется
67	7,5A	Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения
68	15A	Электрический замок рулевой колонки
69	5A	Щиток приборов
70	-	Не используется
71	10A	Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль
72	7,5A	Модуль рулевого колеса
73	5A	Разъем передачи данных, автономная звуковая система
74	15A	Фары дальнего света
75	15A	Противотуманные фары/ фонари
76	10A	Фонарь заднего хода
77	20A	Насос омывателя
78	5A	Выключатель зажигания, кнопка запуска
79	15A	Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери
80	20A	Прозрачный люк
81	5A	Радиочастотный радиоприемник, датчик перемещений в салоне
82	20A	Насос омывателя
83	20A	Система централизованной блокировки замков
84	-	Не используется
85	7,5A	Выключатель зажигания
86	10A	Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира
87	-	Не используется
88	-	Не используется
89	-	Не используется

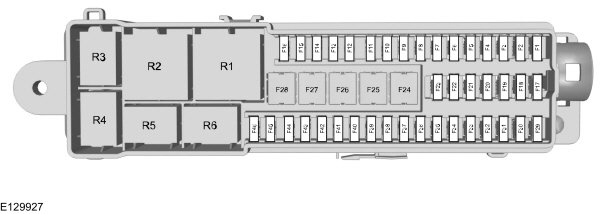

Блок предохранителей в багажном отделении

Номер предохранителя/реле	Номинал предохранителя в амперах	Защищенные компоненты
F1	5A	Система бесконтактного открывания задней поднимающейся двери
F2	10A	Модуль бесключевого входа
F3	5A	Ручки дверей автомобиля с дистанционным бесключевым входом
F4	25A	Модуль управления левой передней двери
F5	25A	Модуль управления правой передней двери
F6	25A	Модуль управления левой задней двери
F7	25A	Модуль управления правой задней двери
F8	-	Не используется
F9	25A	Электродвигатель сиденья водителя
F10	-	Не используется
F11	5A	Задний элемент питания катушки реле зажигания
F12	10A	Система управления микроклиматом (автомобили с системой авто-старт-стоп)
F13	5A	Щиток приборов (автомобили с системой авто-старт-стоп)
F14	7,5A	Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы определения местонахождения (автомобили с системой авто-старт-стоп)
F15	15A	Аудиоблок (автомобили с системой авто-старт-стоп)
F16	-	Не используется
F17	-	Не используется
F18	-	Не используется
F19	-	Не используется
F20	-	Не используется
F21	-	Не используется
F22	-	Не используется
F23	-	Не используется
F24	30A	Дополнительные гнезда электропитания постоянного и переменного тока
F24	20A	Задние дополнительные гнезда электропитания
F25	25A	Открывающаяся вверх дверь с приводом
F26	40A	Вспомогательное оборудование, модуль буксировки прицепа
F27	20A	Дополнительные гнезда электропитания багажного отделения
F28	-	Не используется
F29	5A	Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке, сигнал зажигания модуля качества напряжения
F30	5A	Система помощи при парковке
F31	-	Не используется
F32	5A	Сигнал зажигания дополнительных гнезд электропитания постоянного и переменного тока
F33	-	Не используется
F34	20A	Обогреваемое сиденье водителя
F35	20A	Обогреваемое сиденье пассажира
F36	-	Не используется
F37	-	Не используется
F38	-	Не используется
F39	-	Не используется
F40	-	Не используется
F41	-	Не используется
F42	-	Не используется
F43	-	Не используется
F44	-	Не используется
F45	-	Не используется
F46	10A	Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке (автомобили с системой авто-старт-стоп)
R1	Силовое реле	Выключатель зажигания
R2	-	Не используется
R3	-	Не используется
R4	-	Не используется
R5	-	Не используется
R6	-	Не используется
