44

order not to compromise the operation

of the fuel pump.
In addition, it is advisable to periodically

use up the petrol in the tank (until the

reserve warning light comes on) in

order to ensure that the petrol does not

become old and possibly deteriorate.

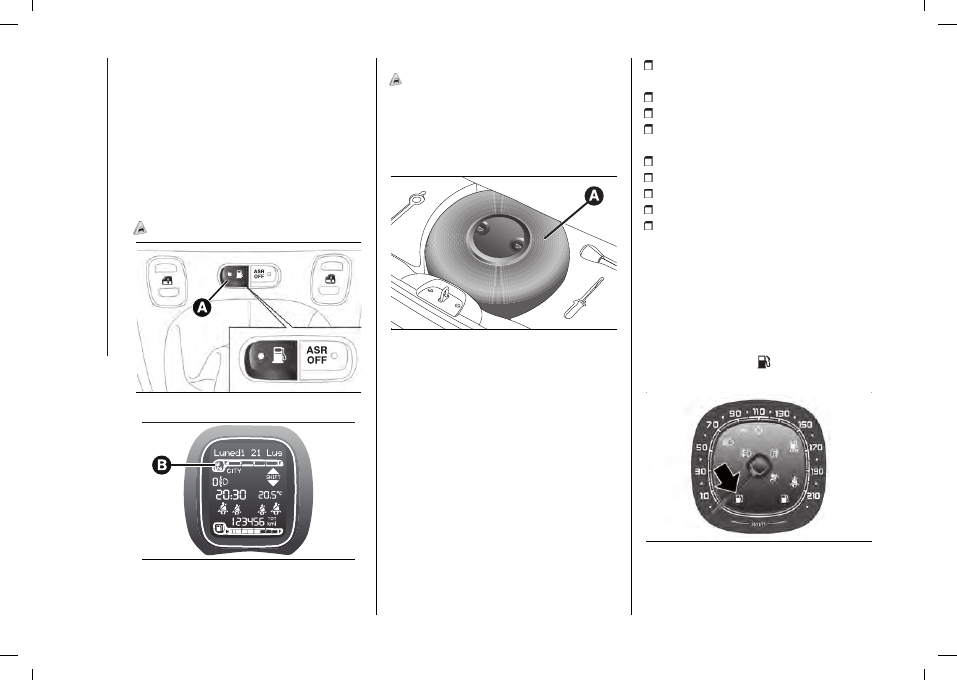

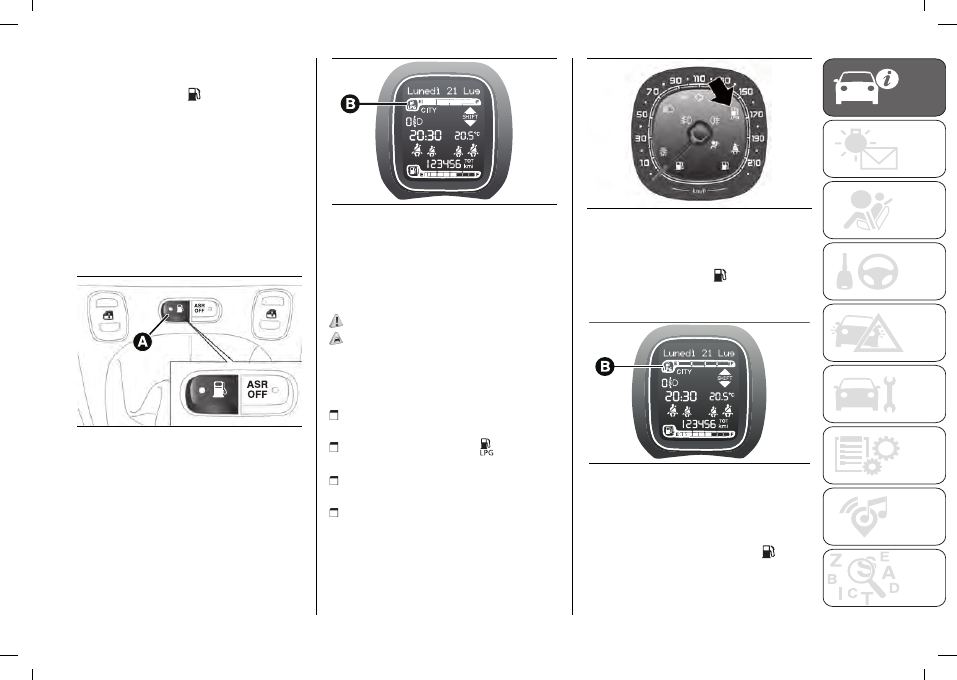

The petrol/LPG switch button (A) fig. 56

allows drivers to select petrol or LPG

operation as required.

16)

56

F1D1042

57

F1D0800

LPG TANK

17)

The car has a (pressurised) tank (A)

fig. 58 for collecting LPG in a liquid

state. It is toroidal and is located in the

spare wheel compartment with suitable

protection.

58

F1D0113

LPG tank certification

The LPG tank is certified in accordance

with the regulations in force. In Italy,

the tank has a life of 10 years starting

from the car registration date. If the

vehicle has been registered in a country

other than Italy, the duration and the

testing/inspection procedures of the

LPG tank can vary depending on the

national laws of that country. In all

case, when the time limit for your

country has expired, go to a Fiat

Dealership to have the tank replaced.
The tank identification data are printed

on the tank, under the multivalve unit:

type-approval country identification

and type-approval number;

type of gas it is designed for (LPG);

name of tank manufacturer;

tank commissioning pressure (30

bar);

maximum refilling percentage (80%);

tank dimensions;

rated tank capacity in litres;

tank manufacture date (month/year);

tank serial number.

SELECTION OF

PETROL/LPG SUPPLY

TYPE

This engine normally runs on LPG

except during starting, when it runs on

petrol.
Switching to LPG is automatic, the

green warning light

fig. 59, on the

instrument panel, switches off.

59

F1D0761

If you want to run on petrol, press

button (A) fig. 60; this operation is

allowed both with car at a standstill and

45

engine running and also while driving.

The the LED above the button and the

green warning light

fig. 59 on the

instrument panel turn on to indicate

that the switching request has taken

place correctly.

WARNING Regardless of the last fuel

system used, at the following engine

starting, after the initial petrol stage,

the system will automatically switch to

LPG.

60

F1D1042

The four bars on the display next to the

digital indicator (B) fig. 61 indicate the

level of LPG in the tank.

61

F1D0762

In addition, when starting at outside

temperatures below approximately -

10

°

C, the switching times from petrol

to LPG increase to allow the pressure

regulator/reduction unit to heat up.

40)

18) 19) 20)

LPG FUEL RESERVE

When the residual quantity of LPG

drops below 1/5 of the tank capacity:

the first bar of the digital indicator

stays on;

the yellow warning light

fig. 62

comes on;

the display will show a dedicated

message;

at the same time, there is also an

acoustic signal.
This condition will last until the next

LPG refuelling, also in the event of

petrol operation.

62

F1D0763

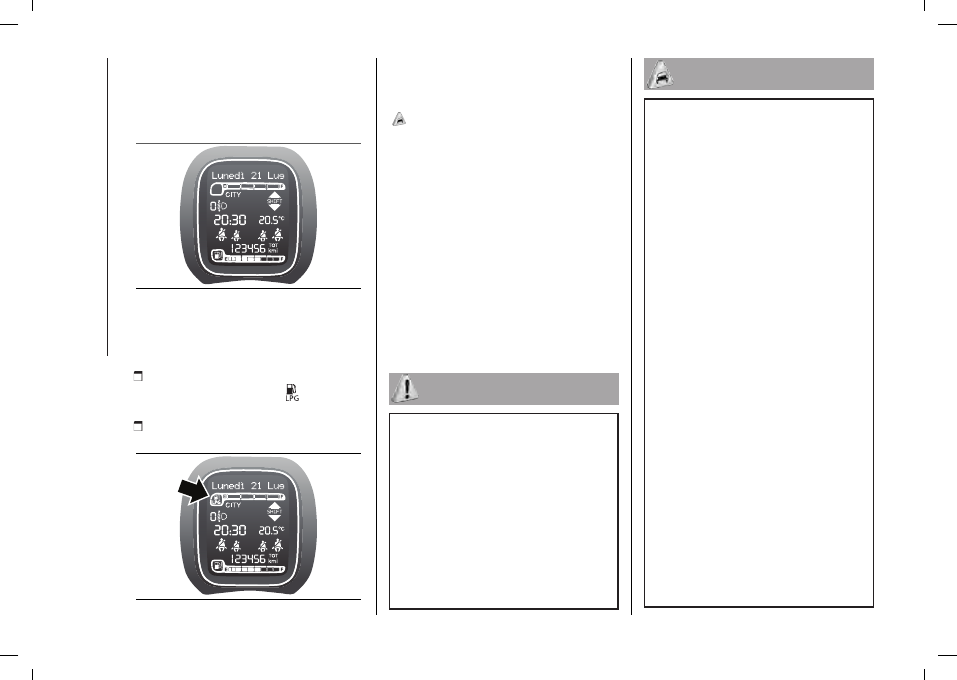

If the LPG runs out, switching to petrol

takes place automatically. In this case

the display shows the

icon just

above wording LPG and the four bars

of the digital gauge turn off, see fig. 63.

63

F1D0806

WARNING For a limited period of

time, e.g. after starting (and for a few

miles), the condition shown in fig. 64

may appear in the display: the

icon

switches off and the four bars of the

digital gauge stay off. This condition

should not be interpreted a system fault

46

but as a condition due to a temporary

LPG supply (drawn by the pump after

the stabilisation of the residual level in

the tank).

64

F1D0764

LPG SYSTEM FAILURE

SIGNALLING

In the event of LPG system failure:

all the bars of the digital indicator

switch off and the symbol

fig. 65 is

displayed;

the display will show a dedicated

message.

65

F1D0765

In this case, contact a Fiat Dealership

as soon as possible, running on petrol.

REFUELLING

21) 22)

LPG

Maximum refuelling capacity (including

reserve): 30.5 litres. The figure already

takes into account the 80% tank filling

limit and the residual fluid required for

priming and the maximum permitted

capacity. In addition, after different

refuelling processes, this figure may

vary due to differences between the

network pump supply pressures,

pumps having different supply/locking

features, tank not completely run out of

fuel.

38)

Note that in some countries (including

Italy) there are legal restrictions in force for

parking/ garaging motor vehicles fuelled

by gas that is denser than air; LPG comes

under this category.

39)

Modifications or repairs to the fuel

supply system that are not carried out

properly or do not take the system’s

technical specifications into account can

cause malfunctions leading to the risk of

fire.

40)

Do not switch between the two

operating modes whilst starting the

engine.

12)

The system operates at temperatures

ranging between -20

°

C and 100

°

C.

13)

If the fuel runs out while running

on LPG, the car switches to petrol

automatically and all the bars of the digital

indicator on the display turn off. The

display remains in this state until the next

LPG refuelling.

14)

The car is equipped with a gaseous

LPG injection system designed specifically

for it: it is therefore absolutely forbidden

to alter the configuration of the system

or its components. The use of other

components or materials could cause

malfunctions and lead to a reduction in

safety; therefore, in the case of problems,

contact a Fiat Dealership. To prevent

damage to the gas system parts when

towing or raising the car, follow the

instructions in the "Towing the car"

chapter of the Owner Handbook.

15)

When painting in an oven, the LPG

tank must be removed from the car and

later refitted by a Fiat Dealership. Although

the LPG system has numerous safety

features, it is advisable to proceed as

follows every time the car is not in use for

a long period or moved in an emergency

as a result of a breakdown or accident:

unscrew the fastening devices (A) fig. 54,

then remove the cover (B). Close the LPG

cock by rotating the ring nut (C) fig. 55

clockwise. Refit the cover and retighten the

fastening devices.

16)

If, during LPG operation, the fuel

runs out, the car switches to petrol

automatically and all the bars of the digital

47

indicator (B) fig. 57 the display switch off;

this displaying remains until the next LPG

refuelling.

17)

Periodically (at least once every

six months), it is advisable to let the

LPG in the tank run out and, at the next

refuelling, check that it does not exceed

the maximum capacity of 30.5 litres

(reserve included) (with a tolerance of 2

litres in excess) (see instructions in the

"Capacities" chapter). If the level is above

30.5 litres (reserve included) contact a Fiat

Dealership immediately.

18)

Regardless of the last fuel system

used, at the following engine starting,

after the initial petrol stage, the system will

automatically switch to LPG.

19)

When switching from petrol to LPG

is requested, a metal noise from the

valves which pressurise the circuit can be

heard. As a result of the switching logics

described above, the delay between the

ticking of the valve and the switching off of

the green warning light

fig. 59 on the

instrument panel is entirely normal.

20)

In particular usage conditions, such

as starting and operation at low ambient

temperature or LPG supply with low

propane content, the system may switch

temporarily to petrol operation, without

indicating the performed switching. In

the event of low LPG levels in the tank

or request for high performance (e.g.

overtaking, vehicle fully laden, steep hills),

the system may automatically switch to

petrol operation to guarantee the engine

power requested; the green warning

light

fig. 59 on the instrument panel

switches on to indicate this. When the

above conditions are no longer present,

the system automatically restores LPG

operation; the green warning light

fig. 59 switches off. To achieve the

automatic switching described above,

make sure that there is always enough fuel

in the petrol tank.

21)

Only use LPG for motor cars.

22)

It is strictly forbidden to use any

additive in the LPG.

VERSION WITH

METHANE SYSTEM

(Natural Power)

41) 42) 43)

23)

INTRODUCTION

The "Natural Power" version features

two fuel systems, one for petrol and

one for natural gas (methane).

WARNING If gas is smelled, switch

from methane operation to petrol

operation and immediately go to a Fiat

Dealership to have the vehicle checked

and possible system faults excluded.

SELECTION OF THE FUEL

SUPPLY TYPE

The car is configured for running

independently on either petrol or

methane.
The engine always starts up on petrol,

with automatic switching to methane

when the best conditions are achieved

(engine water temperature, minimum

engine rpm limit) for switching to

methane.
Therefore, there must always be some

petrol in the tank (at least 1/4 full), in

order not to compromise the operation

of the fuel pump.
In addition, it is advisable to periodically

use up the petrol in the tank (until the

reserve warning light comes on) in

order to ensure that the petrol does not

become old and possibly deteriorate.

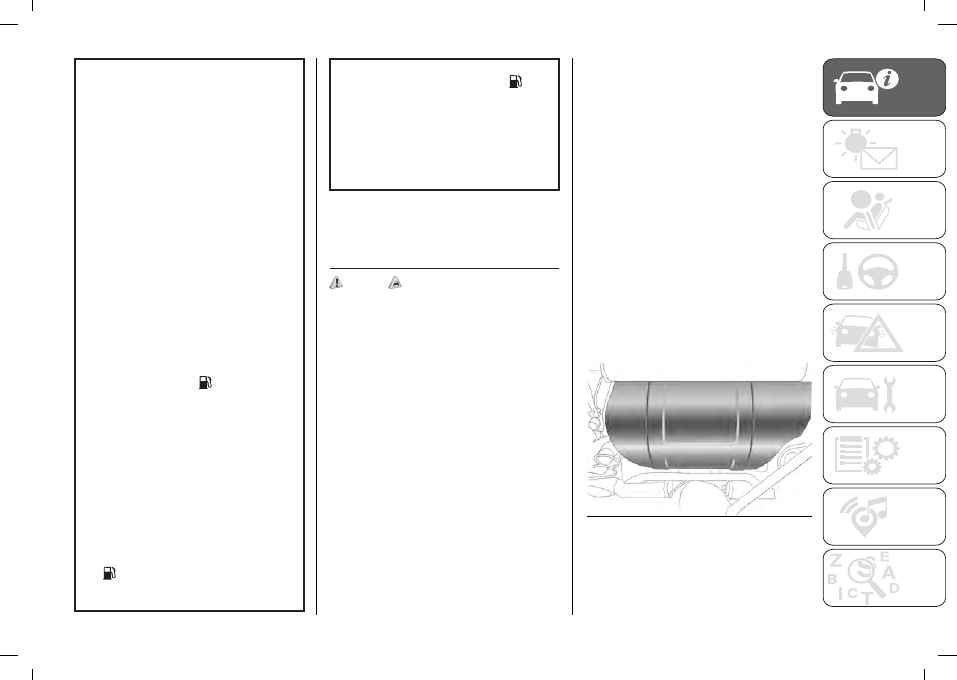

METHANE CYLINDERS

The vehicle is equipped with two

cylinders (total capacity about 72 litres)

fig. 66 - fig. 67 located under the floor

of the vehicle and protected by two

special guards.

66

F1D0137

48

67

F1D0138

The methane, stored in the cylinders

at high pressure, flows through a

dedicated pipe to reach the pressure

regulator/reduction unit which supplies

the two methane injectors at low

pressure (about 9 bar).

Cylinder certification

The methane cylinders are certified in

accordance with ECE Regulation no.

110.
The cylinders must be inspected, in

accordance with ECE Regulation

Procedure no. 110, every 4 years

from the car registration date or in

accordance with specific regulations in

individual countries.
The plates provided by the Dealership

with the on board documentation

contain the date for the first inspection

of the cylinders. Methane refuelling

stations are not authorised to refill the

cylinders when the inspection date has

expired.

WARNING If the vehicle has been

registered in a country other than Italy,

the certification data, identification and

inspection procedures for the methane

cylinders should conform to the

legislation in that country. In any case,

remember that the life of the cylinders

is 20 years from the production date as

set out in ECE Regulation no. 110.

SELECTION OF

PETROL/METHANE

SUPPLY TYPE

This engine normally runs on methane

except during starting, when it runs on

petrol.
Switching to methane is automatic, the

green warning light

fig. 68, on the

instrument panel, switches off.

68

F0W0732

The (petrol/methane switch) button (A)

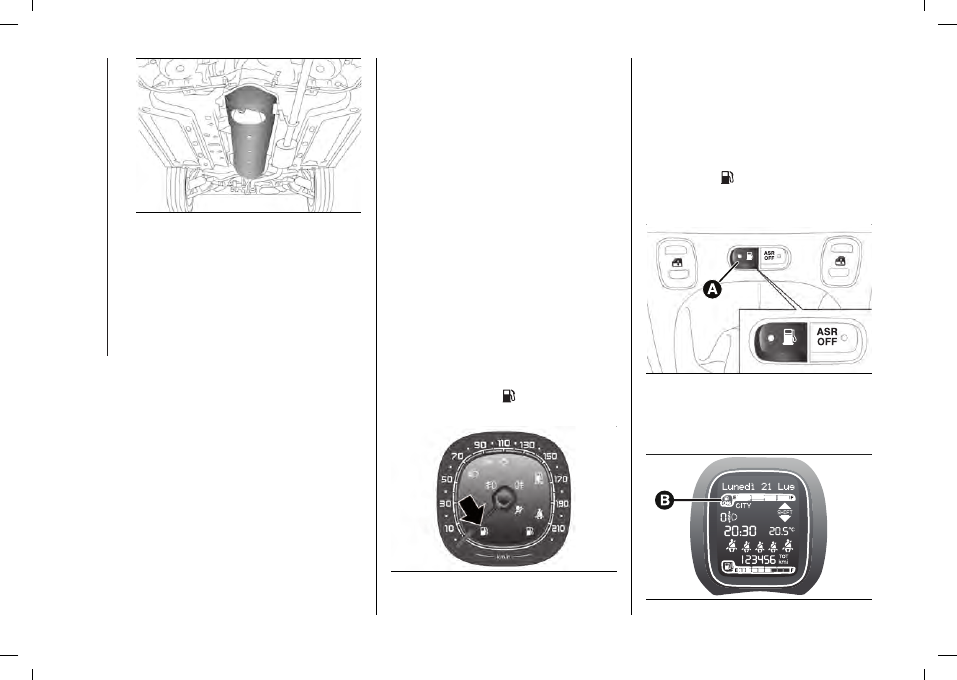

fig. 69 allows drivers to select petrol or

methane operation. This operation is

only allowed with the car stationary and

the engine running while travelling.
The switching on of the LED located

above the button and of the green

warning light

on the instrument

panel indicates that the switching

request has taken place correctly.

69

F1D1042

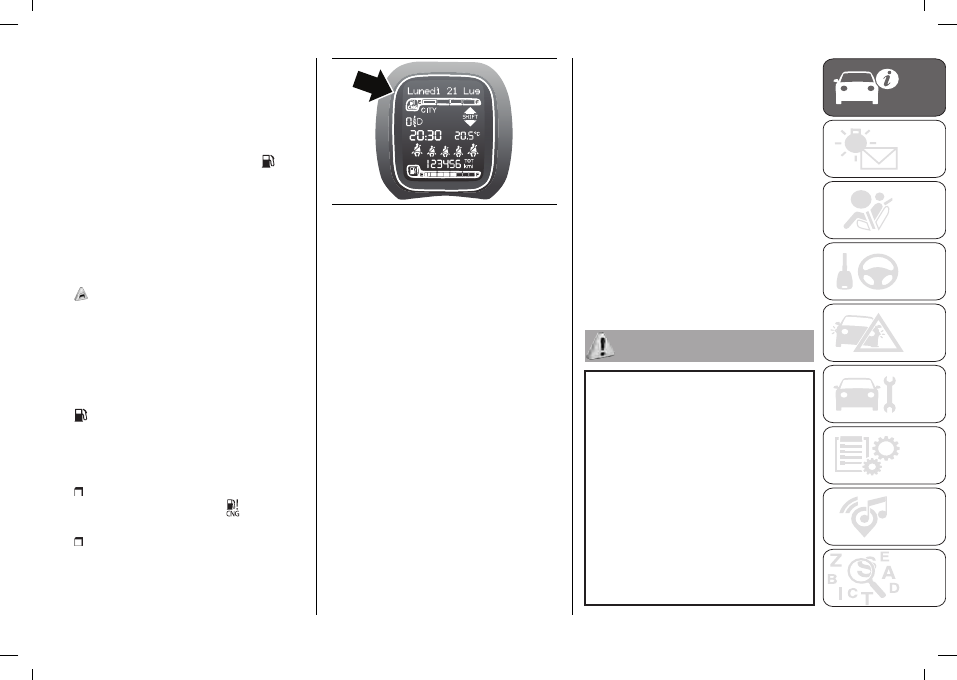

The four bars on the display next to the

digital indicator (B) fig. 70 indicate the

level of methane, in the tank.

70

F1D0773

49

To guarantee switching in full safety,

the actual change to the chosen fuel

system takes place depending on

the car usage conditions; it may not

therefore be immediate.
Switching is confirmed by the switching

on/off of the green warning light

fig. 68 in the instrument panel.
In addition, when starting at outside

temperatures below approximately

–

10

°

C, the switching times from petrol

to methane increase to allow the

pressure regulator/reduction unit to

heat up.

24) 25) 26) 27)

METHANE FUEL

RESERVE

If the methane has run out, switching to

petrol takes place automatically. In this

case, the four bars of the digital gauge

switch off and the green warning light

on the instrument panel switches on.

METHANE SYSTEM

FAILURE INDICATION

In the event of methane system failure:

all the bars of the digital indicator

switch off and the symbol

fig. 71 is

displayed;

the display will show a dedicated

message.
In this case, contact a Fiat Dealership

as soon as possible, running on petrol.

71

F1D0776

REFUELLING

Methane

Capacity: about 12 kg. The total

volume of cylinders is about 72 litres.
The amount of methane depends on

the outside temperature, the supply

pressure, the quality of the gas and the

type of refuelling system.
Remember that when using a fuel such

as methane the range is very variable

because it depends on the temperature

of the gas in the cylinder as well as

on the driving conditions and on car

maintenance.
The methane actually heats up during

the refuelling and cools down whilst

driving, undergoing variations in

pressure that reduce the quantity that

can be used. It should also be pointed

out that whilst the vehicle is being run

in (up to around 3000 km) the fuel

consumption may be higher than the

figures given.

The "Range", "Instant consumption"

and "Average consumption" readings

for the Trip Computer on the display

are not available, regardless of the

current supply.
All other indications for petrol and

methane supply are available: "Outside

Temp", “Travel Distance”, “Average

Speed” and “Travel time”.

WARNING In order to avoid

inconsistent information by the

methane gauge on the instrument

panel, it is recommended to refill with

at least 10 litres each time.

41)

The Fiat Panda Natural Power is

equipped with a high pressure methane

fuel supply system, designed to operate

at a rated pressure of 200 bar. It is

dangerous to stretch the system with

higher pressures. To prevent damage to

the gas system parts when towing or

lifting the vehicle, follow the instructions

in the Owner Handbook, in the chapter:

“Towing the vehicle”. If there is a fault in

the methane system, only contact a Fiat

Dealership. Do not alter the methane

system configuration or components.

They are designed exclusively for the Fiat

Panda Natural Power. The use of other

components or materials could cause

malfunctions and prejudice safety.

50

42)

When oven painting, the cylinders

must be removed from the vehicle and

later carefully refitted by a Fiat Dealership.

Although the methane system has

numerous safety features, it is advisable to

close the manual cocks for the cylinders

every time the vehicle is not in use for a

long period, transported on other vehicles

or moved in an emergency as a result of a

breakdown or accident.

43)

Modifications or repairs to the fuel

supply system that are not carried out

properly or do not take the system’s

technical specifications into account can

cause malfunctions leading to the risk of

fire.

23)

If the fuel runs out while running on

methane, the car switches to petrol

automatically and all the bars of the digital

indicator on the display turn off. The

display remains in this state until the next

methane refuelling.

24)

Do not switch between the two

operating modes whilst starting the

engine.

25)

Regardless of the last fuel system

used, at the following engine starting,

after the initial petrol stage, the system will

automatically switch to methane.

26)

When switching from petrol to

methane is requested, a metal noise from

the valves which pressurise the circuit can

be heard, as it happens while starting the

car. As a result of the switching logics

described above, the delay between the

ticking of the valve and the switching

off of the green warning light

on the

instrument panel is entirely normal.

27)

In particular usage conditions, such

as starting and operation at low ambient

temperature, the system may switch

temporarily to petrol operation, without

indicating the performed switching. In the

event of low methane levels in the tank

or request for high performance (e.g.

overtaking, vehicle fully laden, steep hills),

the system may automatically switch to

petrol operation to guarantee the engine

power requested; the green warning light

on the instrument panel switches on to

indicate this. When the above conditions

are no longer present, the system

automatically restores Methane operation;

the green warning light

switches off. To

achieve the automatic switching described

above, make sure that there is always

enough fuel in the petrol tank.

VAN VERSIONS

Differences with respect to the

passenger version.

2-seater version

no rear seat;

fixed partition between the load

compartment and the passenger

compartment;

load compartment extended to the

partition;

fixed and tinted rear side windows

(load compartment) and tinted rear

window;

quick tyre repair kit (Fix&Go). Spare

wheel same size as wheels supplied on

request (only 4x2 versions).

4 load retaining hooks;

ceiling light on the right side of the

load compartment;

ceiling light (for versions/markets,

where provided);

load compartment covering curtain

(for versions/markets where provided);

tailgate opening with catch also in

presence of remote control and soft

touch (for versions/markets where

provided).
NOTE Though the relevant control

is present on the right stalk (on the

steering wheel) the vehicle is not

equipped with rear window wiper,

unless this optional is specifically

requested.

51

4-seater version

Rear seat with two seats only with

three-point retractor seat belt;

fixed tubular wall separating the

luggage area from the passenger

compartment;

quick tyre repair kit (Fix&Go).

tailgate opening with catch also in

presence of remote control and soft

touch (for versions/markets where

provided).

RED SPECIAL

SERIES

(where provided)

Some components of the

car underwent antimicrobial

treatments, as detailed below. No

specific precautions are required

for the normal use of the car and

components treated with biocide

substances.

The boot mat was treated with a

biocide substance having antiviral

properties based on silver chloride as

the active ingredient.

The seat fabrics (central part of the

seat and backrest) were treated with a

biocide substance having antibacterial

and antiviral properties based on silver

chloride as the active ingredient.

The wheel cover was treated with a

biocide substance having antiviral

properties based on peppermint oil as

the active ingredient.

The air cleaner of the climate

control system was treated with

a biocide substance having

antibacterial and antiviral properties

based on Dimethyltetradecyl[3-

(trimethoxysilyl)propyl]ammonium

chloride as the active ingredient.

 KNOWING THE INSTRUMENT PANEL

52

KNOWING THE INSTRUMENT PANEL

This section of the handbook provides

all information that is useful for getting

to know, interpreting, and using the

instrument panel correctly.

INSTRUMENT PANEL

FEATURES.................................. 53
DISPLAY..................................... 54
WARNING LIGHTS AND

MESSAGES ................................ 58
EOBD SYSTEM ........................... 71

53

INSTRUMENT PANEL FEATURES

The instrument background colour and type may vary according to the versions. The warning lights on the instrument panel

may change according to the version/trim level (e.g. LPG, Cross etc.) of the vehicle.

 

72

F1D0809

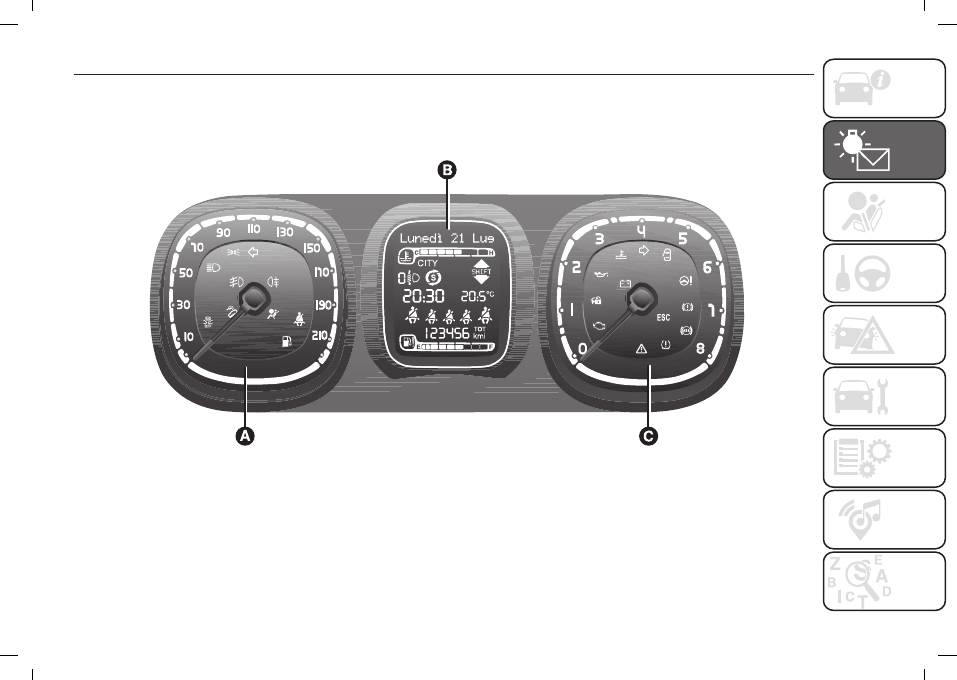

A. Speedometer B. Multifunction display with digital fuel level gauge and auxiliary battery charge level indicator (for 1.0 FireFly

Hybrid version) / engine coolant temperature indicator (except 1.0 FireFly Hybrid version) C. Tachometer

 KNOWING THE INSTRUMENT PANEL

54

SPEEDOMETER

This shows the speed of the car ((A)

fig. 72).

TACHOMETER

This indicates the engine rpm ((C)

fig. 72).

DIGITAL FUEL LEVEL

GAUGE

The digital gauge indicates the amount

of fuel in the tank.
The warning light switches on to

indicate that approximately 5 litres of

fuel are left in the reservoir. Do not

travel with the fuel tank almost empty:

any gaps in fuel supply could damage

the catalytic converter.

AUXILIARY BATTERY

CHARGE LEVEL

INDICATOR

(for the 1.0 FireFly Hybrid version)

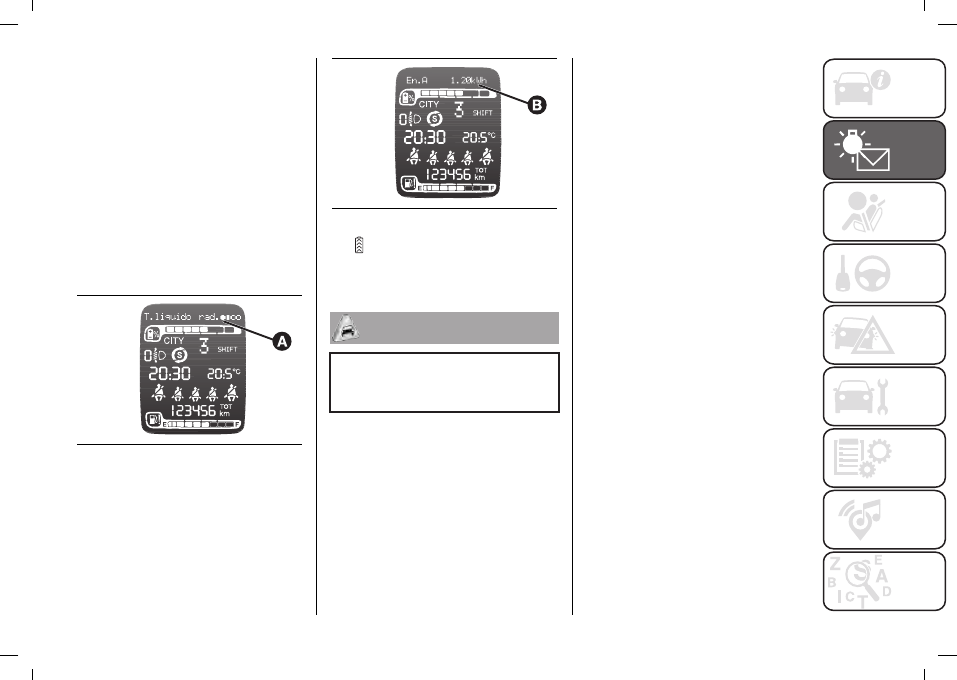

The digital indicator (A) fig. 73 shows

the charge level of the auxiliary battery

of the hybrid system. The eight

segments light progressively from left

to right as the battery charge state

increases.

73

F1D0817

DISPLAY

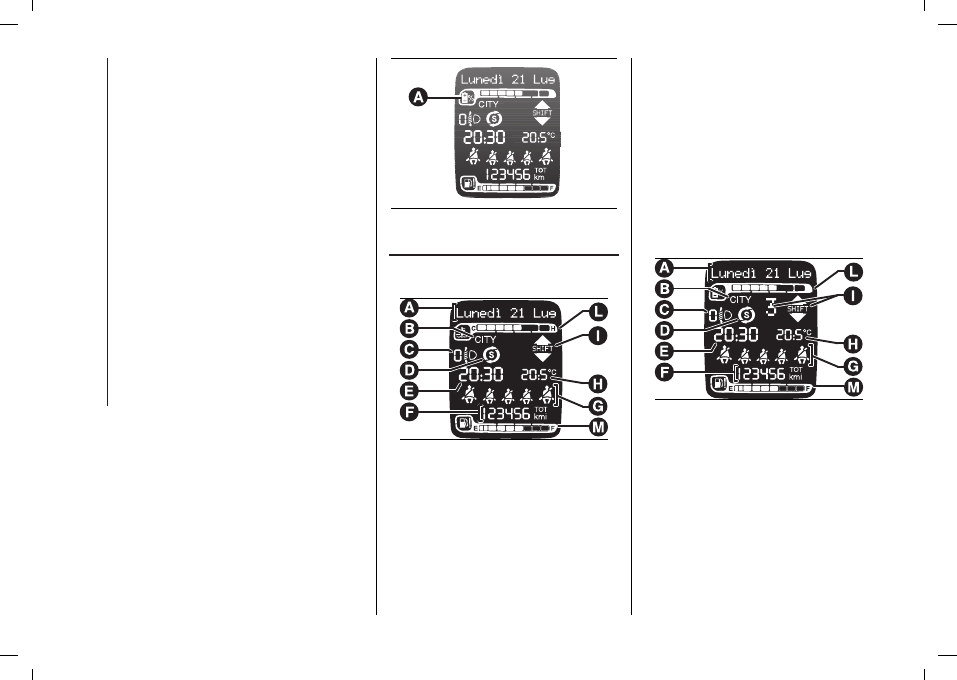

The display fig. 74 will show the

following information:

74

F1D1020

A

Date

B

Dualdrive electric power steering

engagement indication (CITY text)

C

Alignment position (only with dipped

headlamps on)

D

Start&Stop function indicator (for

versions/markets where provided)

E

Time

F

Odometer (display of distance

travelled in kilometres/miles)

G

Seat belt indicators

H

external temperature (for

versions/markets, where provided)

I

Shift Indicator (for versions/markets,

where provided)

L

Engine coolant temperature indicator

M

Fuel level indicator

For the 1.0 FireFly Hybrid version

The display fig. 75 will show the

following information:

75

F1D0821

A

Date and Trip messages

B

Dualdrive electric power steering

engagement indication (CITY text)

C

Alignment position (only with dipped

headlamps on)

D

Start&Stop function indicator (for

versions/markets where provided)

E

Time

F

Odometer (display of distance

travelled in kilometres/miles)

G

Seat belt indicators

55

H

external temperature (for

versions/markets, where provided)

I

Suggested gear to be engaged with

engine off (see "Advice to shift to

neutral gear (N)" paragraph)

L

Auxiliary battery charge level indicator

M

Fuel level indicator

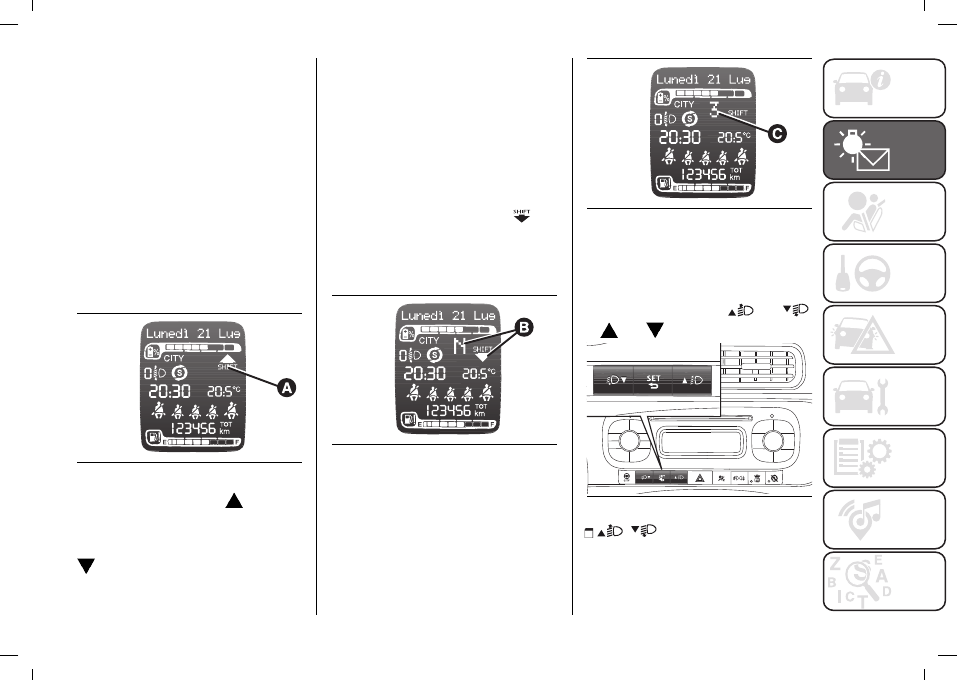

GEAR SHIFT INDICATOR

The GSI (Gear Shift Indicator) system

advises the driver to change gear by

means of a specific indication on the

instrument panel (A) fig. 76. Through

the GSI, the driver is informed that

shifting gear will allow a reduction in

fuel consumption.

76

F1D0818

When the SHIFT UP icon (

SHIFT)

is shown on the display, the GSI

is advising the driver to engage a

higher gear, while the SHIFT DOWN
(

SHIFT) icon advises the driver to

engage a lower gear.

The indication remains displayed

until a gear is shifted or the driving

conditions go back to a situation where

gearshifting is not required to improve

consumption.

Advice to shift to neutral gear (N)

When the speed drops below 30 km/h

and the conditions permit, the GSI

advises shifting to neutral by displaying

the letter "N" and the indication

((B)

fig. 77). The heat engine turns off after

shifting to neutral in order to reduce

consumption ("EXTENDED S&S"

function).

77

F1D0820

In the above condition with the engine

off, the GSI system advises the best

gear (C) fig. 78 to engage if you operate

the clutch to restart the engine.

78

F1D0822

CONTROL BUTTONS

They are located on the dashboard

fig. 79.
NOTE The symbol on the buttons

depends on the version:

and

or

and

.

79

F1D0003

/

: press and release

the buttons to scroll the menu items

upwards or downwards, or to

increase/decrease the displayed value.

 KNOWING THE INSTRUMENT PANEL

56

: press briefly to access the menu

and/or go to next screen or confirm the

desired selection. Hold pressed to go

back to the standard screen.

SETUP MENU

The menu includes the following items:

MENU

DIMMER

SPEED BEEP

HEADLAMP SENSOR (for versions/

markets where provided)

TRIP B ACTIVATION/DATA

SET TIME

SET DATE

SEE RADIO (for markets/versions,

where provided)

AUTOCLOSE (for versions/markets,

where provided)

UNITS

LANGUAGE

BUZZER VOLUME

SEAT BELT BUZZER (for versions/

markets, where provided)

SERVICE

AIRBAG/PASSENGER BAG (for

versions/markets, where provided)

DAY LIGHTS (for versions/markets,

where provided)

RESET TYRES (for versions/markets,

where provided)

CITY BRAKE C. (for versions/

markets, where provided)

RESET OIL LEVEL (for

versions/markets, where provided)

EXIT MENU

Deactivating the passenger front

airbag and side bag

This function is used to

activate/deactivate the front

passenger's airbag. Proceed as

follows:

press the

button and, after the

display shows the message "Bag pass:

Off to deactivate) or the message

("Passenger Bag: On" (to activate) by

pressing buttons

or

, press

once again;

a confirmation request message will

appear on the display;

by pressing the

or

buttons select "Yes" (to confirm

activation/deactivation) or "No" (to

cancel);

press the

button briefly; a

message confirming the selection is

displayed and you return to the menu

screen. Hold down the button to return

to the standard screen without storing.

Oil level reset

(for versions/markets, where provided)

28)

This function resets the oil top-up

warning that occurs approximately

every 8,000 km.

Proceed as follows to reset this

warning after topping up the oil:

Press button

briefly. The display

will ask you to confirm the reset.

Press the button

or

and

select “YES” to reset the warning or

“NO” to cancel the operation.

TRIP COMPUTER

The Trip computer is used to display

information on car operation when the

ignition key is turned to MAR. Two

separate trips, called “Trip A” and

“Trip B”, are provided to monitor the

entire mission (journey) in a reciprocally

independent manner.

“Trip A”

can be used to display

the values relating to: "Outside

temperature (for versions/markets,

where provided)", "Range", "Distance

travelled", "Average consumption",

"Instantaneous consumption",

"Average speed", "Trip time (driving

time)", "En. Recovery A" (Energy

recovery A - 1.0 FireFly Hybrid version),

"Rad. coolant T." (Engine coolant

temperature - 1.0 FireFly Hybrid

version)

“Trip B”

may be used to display

the figures relating to: "Distance

travelled B", "Average fuel consumption

B", "Average speed B", "Trip time

B (driving time)", "En. Recovery B"

(Energy recovery B - 1.0 FireFly Hybrid

version) The “Trip B” function may be

57

excluded. Both functions can be reset

(reset means start of a new journey). To

reset, hold the TRIP button on the right

steering wheel stalk pressed.
NOTE The “Range” and “Instantaneous

consumption" and "Rad. coolant T."

parameters cannot be reset.

Engine coolant temperature

(for the 1.0 FireFly Hybrid version)

Shows the engine coolant temperature

with an 8-level indicator on 4 circles

fig. 80. The circles (A) are progressively

coloured partially or fully from left to

right as the temperature increases.

80

F1D0819

Energy Recovery (Trip A/Trip B)

(for the 1.0 FireFly Hybrid version)

The message "En. Recovery A / En.A

XXX.XXkWh" (B) fig. 81 shows the

cumulative energy recovered during

car deceleration (with a gear engaged),

used to recharge the auxiliary battery.

81

F1D0823

The light on the instrument panel

comes on to indicate that energy

recovery is in progress.

28)

Failure to top up the engine oil could

result in a low level, which could prevent

normal car operation and even cause it to

stop

 KNOWING THE INSTRUMENT PANEL

58

WARNING LIGHTS AND MESSAGES

IMPORTANT NOTES

WARNING Warning lights are accompanied by a specific message and/or sound when implemented on the instrument panel.

These indications are indicative and precautionary and as such must not be considered as exhaustive and/or alternative to the

information contained in the Owner Handbook, which you are advised to read carefully in all cases. In the event of a failure

indication, always refer to the contents of this section.

WARNING The failure indicators appearing on the display are divided into two categories: very serious and less serious failures.

Serious faults are indicated by a repeated and prolonged warning "cycle". Less serious faults are indicated by a warning "cycle"

with a shorter duration. The display cycle of both categories can be interrupted by pressing the

button. The instrument panel

warning light will stay on until the cause of the malfunction is eliminated.

WARNING LIGHTS ON INSTRUMENT PANEL

Red warning lights

 

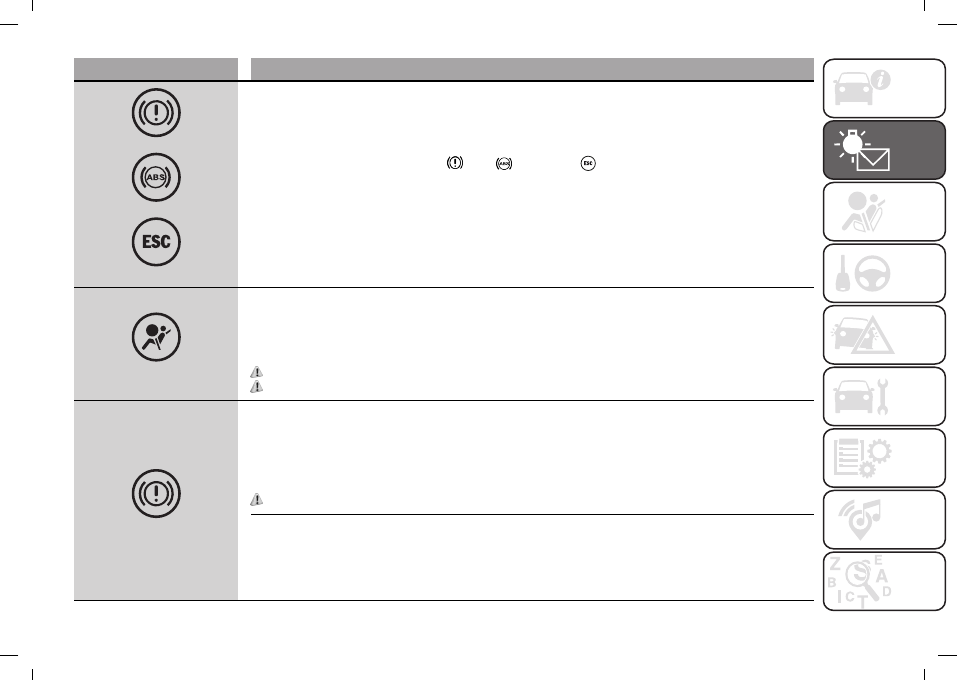

Warning light

What it means

red

SEAT BELTS REMINDER

(for versions/markets, where provided)

The warning light switches on constantly with the vehicle stationary and the driver's side or passenger side

seat belt (when the passenger is present) not fastened. The warning light will flash and a buzzer will sound if

the car is in motion and the front seat belts are not correctly fastened.

For permanent deactivation of the acoustic signal (buzzer) of the S.B.R. (Seat Belt Reminder) system contact

a Fiat Dealership. The system can be reactivated using the Setup Menu.

59

Warning light

What it means

red

amber

amber

EBD FAILURE
The simultaneous switching on of the

(red),

(amber) and

(amber) warning lights with the engine

on, indicates either a fault of the EBD system or that the system is not available. In this case, the rear

wheels may suddenly lock and the vehicle may swerve when braking hard.

On certain versions a dedicated message is displayed.

Drive very carefully to the nearest Fiat Dealership to have the system inspected immediately.

red

AIRBAG FAILURE

When the ignition key is turned to MAR, the warning light switches on but should switch off after a few

seconds.

If the warning light turns on continuously, it indicates a fault in the airbag system. On certain versions a

dedicated message is displayed.

44)

45)

red

LOW BRAKE FLUID/HANDBRAKE ENGAGED

When the ignition key is turned to MAR, the warning light switches on but should switch off after a few

seconds.

Low brake fluid level

The warning light turns on when the level of the brake fluid in the reservoir falls below the minimum level,

possibly due to a leak in the circuit. On certain versions a dedicated message is displayed.

46)

Handbrake engaged

The warning light switches on when the handbrake is engaged. If the vehicle is moving a buzzer will also
