 KNOWING THE INSTRUMENT PANEL

60

RIGHT-HAND DRIVE VERSIONS

The instrument background colour and type may vary according to the versions.

92

F0Y0640C

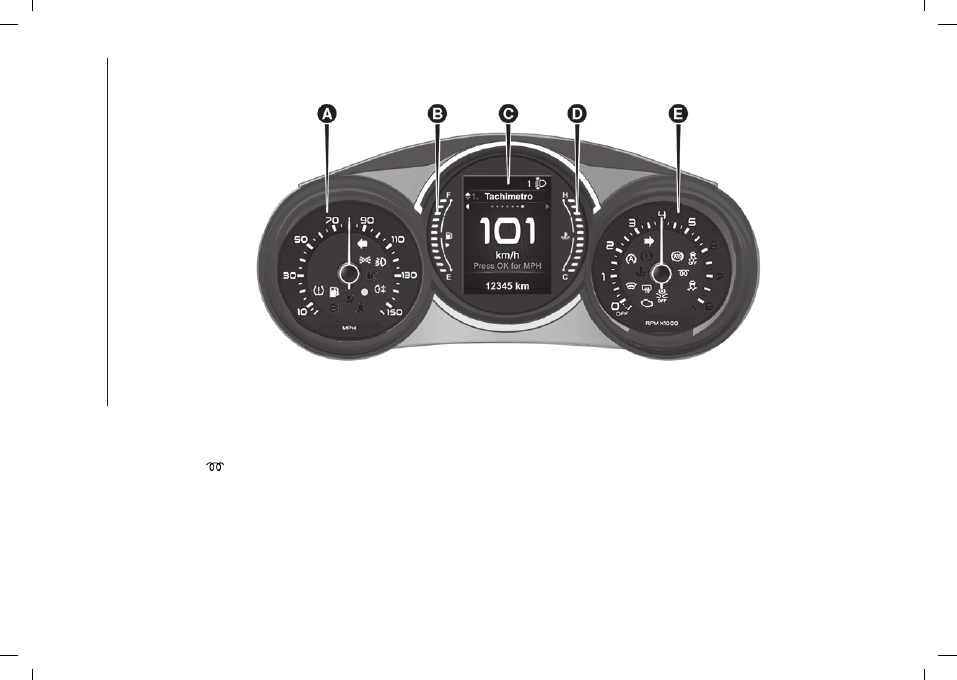

A. Speedometer / B. Digital fuel level gauge / C. Display / D. Digital engine coolant thermometer / E. Tachometer

The warning lights on the instrument panel may change according to the version/trim level (e.g. Dualogic gearbox, etc.) of the
vehicle. The

warning light is present on Diesel versions only. On Diesel versions, the maximum engine speed (red range on

the rev counter) corresponds to 7000 rpm.

61

DISPLAY

DESCRIPTION

The display shows useful information to

the driver while driving.

93

F0Y0658C

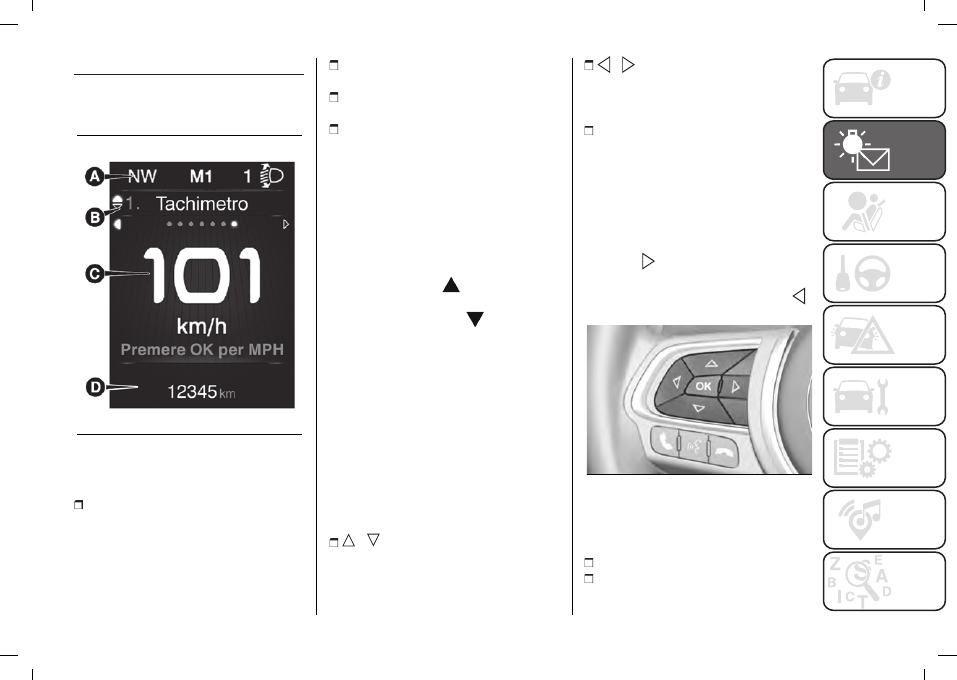

The display fig. 93 will show the

following information:

A

: headlight adjustment corrector,

Start&Stop, gear engaged and

driving mode (versions with Dualogic

transmission) or Gear Shift Indicator

(versions with manual transmission),

compass display (for versions/markets,

where provided)

B

: Setup Menu options (see details

on following pages)

C

: car speed, warning messages/any

failure indications

D

: total kilometres (or miles) run and

icons of any failure indications

GEAR SHIFT INDICATOR

The GSI (Gear Shift Indicator) system

advises the driver to change gear

through a specific indication on the

instrument panel. Through the GSI, the

driver is informed that shifting gear will

allow a reduction in fuel consumption.

"SHIFT UP" icon

(SHIFT): the GSI

suggests an upshift.

"SHIFT DOWN" icon

SHIFT: the

GSI suggests shifting down.
The icon remains displayed until a gear

is shifted or the driving conditions go

back to a situation where gearshifting is

not required, to improve consumption.

CONTROL BUTTONS

These are located on the left side of the

steering wheel fig. 94.
They allow the driver to select and

interact with the items in the Setup

Menu of the display (see paragraph

"Setup Menu").

/ : press and release the

buttons to access the Setup Menu and

to scroll the menu and the submenus

upwards or downwards.

/ : press and release the

buttons to access the information

screens or the submenus of an item of

the Setup Menu.

OK

: press this button to

access/select the info displays or the

submenus of an item of the Setup

Menu. Hold the button pressed for 1

second to reset the displayed/selected

functions.

Accessing the submenus

: after

having selected the wished menu item
press the

button to access the

various submenus.

Exiting the main menu

: press the

button.

94

F0Y0659C

SETUP MENU

The Setup Menu includes the following

items:

Speedometer

Trip

 KNOWING THE INSTRUMENT PANEL

62

Vehicle info

Audio

Telephone (for versions/markets,

where provided)

Navigation (for versions/markets,

where provided)

Alerts

Vehicle Setup

When the ignition key is turned to the

MAR-ON position, the display shows

the last Menu option active before the

engine was switched off.
NOTE With the

Uconnect™

system,

some Menu items are shown and

managed on the display of the latter

and not on the instrument panel display

(refer to the Multimedia chapter or to

the supplement available online).

Vehicle info

This menu item displays the information

on the car conditions: Tyre pressures,

coolant temperature, Service

(Scheduled servicing), AdBlue (for

versions/markets, where provided).

AdBlue

(For versions/markets, where provided)

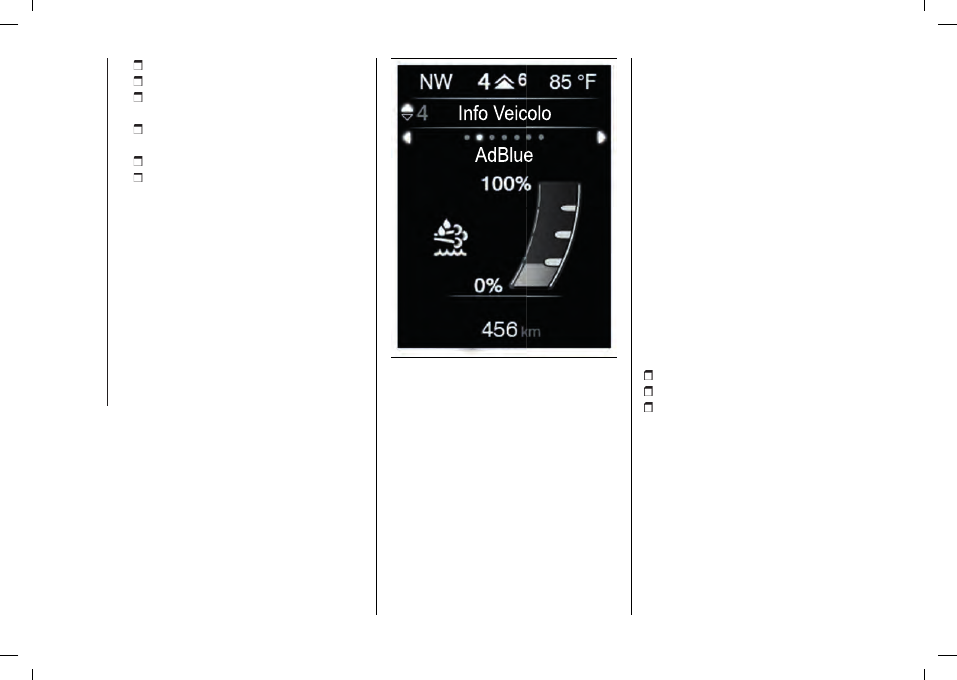

This screen fig. 95 shows the level of
AdBlue® in the tank expressed as a

percentage.

95

F0Y0719

Phone

(for versions/markets, where provided)
This Menu item allows some

information displayed on the

Uconnect™

system (the last 10 calls,

the last 10 text messages and the 10

favourite numbers) to be repeated

on the instrument panel display (for

further information see the “Multimedia”

chapter).
This information is only displayed if the

corresponding menu item has been

selected and activated.

NOTE The favourite numbers are those

previously set on the

Uconnect™

system. Phone events (incoming calls,

active call, outgoing call, double call,

etc.) are displayed in pop-up windows

even when you are not in “Phone”

mode.
NOTE The 10 favourite numbers are

only displayed on versions equipped

with the

Uconnect™

7 HD LIVE /

Uconnect™

7 HD Nav LIVE system.

Warnings (stored messages)

This menu item displays

information/failure messages stored by

the system.

Vehicle Setup

This menu item allows you to change

the settings for:

"Display"

"Safety / Assistance"

"Safety"

Display

By selecting item "Display" you

can access the settings/information

regarding: “Dimmer” (for

versions/markets, where provided),

“Screen Setup”, “See phone”, “See

navigation”, “Reset trip B automatic".

Safety / Assistance

By selecting “Safety /Assist." you

can access the settings/ information

regarding: “City Brake Control” (for

versions/markets, where provided),

63

“Parking sensor volume”, “Buzzer

volume”.

Safety

By selecting item "Safety" you can

access the settings/information

regarding: “Hill Holder” (for

versions/markets, where provided),

“Passenger AIRBAG” (for

versions/markets, where provided),

“Seat belt buzzer”, “Speed beep”.

TRIP COMPUTER

GENERAL INFORMATION

The Trip computer is used to display

information on car operation when the

ignition device is at MAR.
The Trip computer comprises:

Instantaneous info

: displays

the "Range" and "Instantaneous

consumption" parameters.

"

Trip A

" displays the following

values: “Distance travelled”, “Journey

time”, “Average fuel consumption” and

“Average speed”.

"

Trip B

" displays the following

values: “Distance travelled”, “Journey

time”, “Average fuel consumption” and

“Average speed”.
“Trip A” and “Trip B” monitor the car's

"complete missions" (trips) separately

from each other. The “Trip B” function

may be excluded.

The "Range" is also calculated and

displayed with the car at a standstill

and the engine running.

“Trip A” / “Trip B” Reset

Both functions can be reset (reset

means start of a new journey). To reset

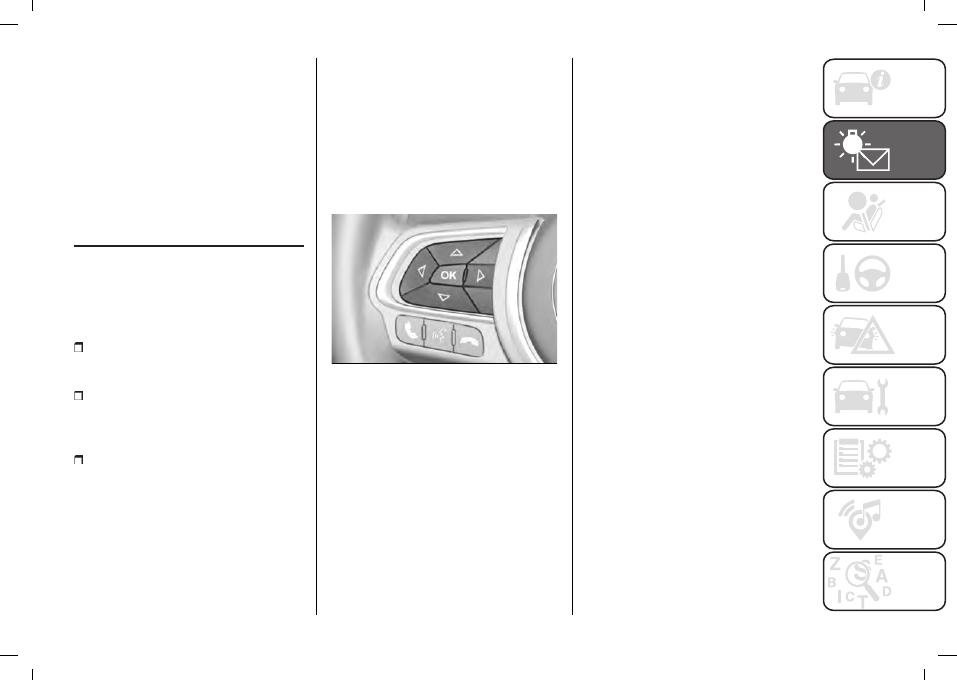

the values, press and hold down the

OK button

on the steering wheel

fig. 96.

96

F0Y0659C

NOTE "Range" and "Current

Consumption" values cannot be reset.

VALUES DISPLAYED

External temperature
(for versions/markets, where provided)
Indicates the temperature outside the

car passenger compartment.
Range
This indicates the approximate distance

which can be travelled with the amount

of fuel present in the tank. The range

is also calculated and displayed when

the car is stationary with the engine

running.
The display will show “- - - -” if the

range value is less than 50 km (or 30

mi).

WARNING The range value variation

can be affected by several factors:

driving style, type of route (motorway,

urban, mountain roads, etc.),

conditions of use (load, tyre pressures,

etc.). Trip planning must therefore take

the above into account.

Travel Distance
This value shows the distance travelled

from the start of the new journey.
Average fuel consumption
This value shows the approximate

average fuel consumption from the

start of the new journey.
Current Consumption
This value shows the fuel consumption.

The value is constantly updated. The

display will show "- - - -" if the car is

parked with the engine running.
Average Speed
This value shows the car's average

speed based on the overall time

elapsed since the start of the new

journey.

 KNOWING THE INSTRUMENT PANEL

64

Time elapsed since the start of the new

journey.

WARNING If there is no information,

the Trip computer displays "- - - -"

in place of the value. When normal

operating conditions are restored,

the counting of the various values is

resumed, without either zeroing the

values displayed prior to the problem,

or starting a new mission.

"OK" BUTTON

Brief button press

: display various

values.

Long button press

: reset parameters

and start a new mission. The reset is

only applied to the displayed values

(“Trip A” or “Trip B”).

New mission

This begins after resetting:

“manually” by pressing the

OK

button;

“automatic” resetting, when the “trip

distance” reaches 99999.9 km or when

the “travel time” reaches 999:59 (999

hours and 59 minutes);

after disconnecting/reconnecting the

battery;

“Trip B reset”, depending on the

stored settings (see the description of

the “Vehicle Settings” - “Display” menu

item in the “Display” paragraph).

EOBD SYSTEM

The EOBD system (European On Board

Diagnosis) carries out a continuous

diagnosis of the components of the car

related to emissions.

It also alerts the driver, by switching on

the

warning light on the instrument

panel, when these components are no

longer in peak condition (see “Warning

lights and messages” chapter).

The aim of the EOBD system

(European On Board Diagnosis) is to:

monitor system efficiency;

indicate an increase in emissions;

indicate the need to replace

damaged components.

The car also has a connector, which

can interface with appropriate tools,

that makes it possible to read the error

codes stored in the electronic control

units together with a series of specific

parameters for engine operation and

diagnosis.

This check can also be carried out by

the traffic police.

WARNING After eliminating the

anomaly, to check the system

completely, a Fiat Dealership is obliged

to run tests and, if necessary, road

tests which may also require a long

journey.

Travel Time

65

WARNING LIGHTS AND MESSAGES

WARNING The warning light switches on together with a dedicated message and/or acoustic signal when applicable. These

indications are indicative and precautionary and as such must not be considered as exhaustive and/or alternative to the

information contained in the Owner Handbook, which you are advised to read carefully in all cases. In the event of a failure

indication, always refer to the contents of this chapter.

WARNING The failure indicators which are shown on the display are divided into two categories: very serious and less serious

failures. Serious faults are indicated by a repeated and prolonged warning "cycle". Less serious faults are indicated by a warning

"cycle" with a shorter duration. The display cycle of both categories can be interrupted. The instrument panel warning light will

stay on until the cause of the failure is eliminated.

 KNOWING THE INSTRUMENT PANEL

66

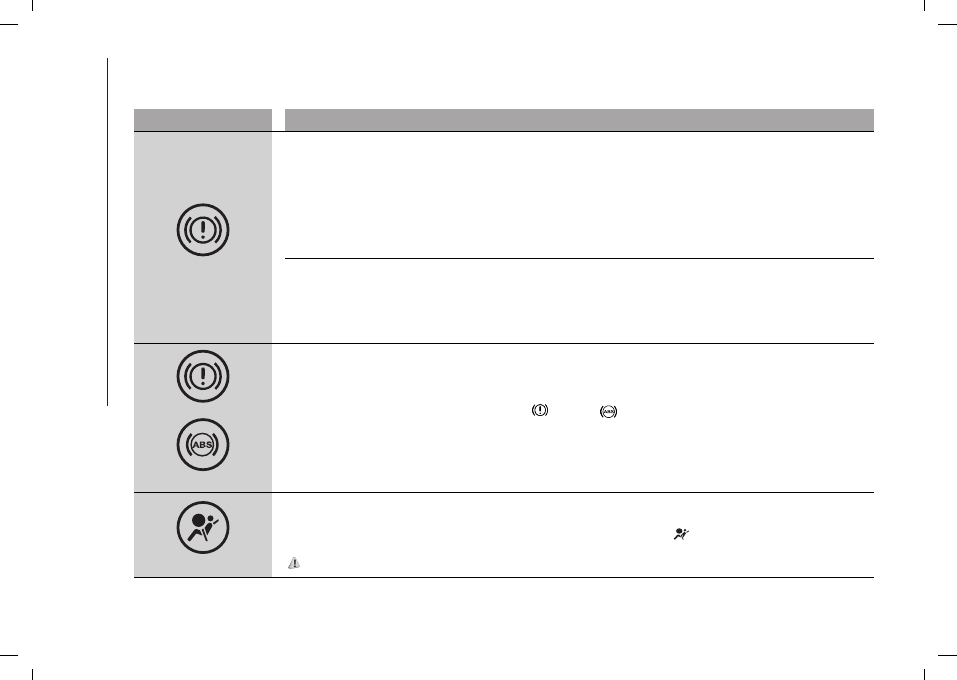

WARNING LIGHTS ON INSTRUMENT PANEL

Red warning lights

 

Warning light

What it means

red

INSUFFICIENT BRAKE FLUID / PARKING BRAKE ON

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

Low brake fluid level

The warning light turns on when the level of the brake fluid in the reservoir falls below the minimum level, possibly

due to a leak in the circuit. On some versions a message and a symbol are shown on the display. Restore the

brake fluid level, then check that the warning light has switched off. If the warning light stays on, contact a Fiat

Dealership.

Parking brake on

The warning light (or symbol on the display) switches on when the parking brake is engaged. On certain versions,

if the car is moving the buzzer will also sound. Release the parking brake, then check that the warning light has

switched off. If the warning light stays on, contact a Fiat Dealership.

WARNING If the warning light turns on while driving, check that the parking brake is not engaged.

red

amber

EBD FAILURE

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few
seconds. The simultaneous switching on of the

(red) and

(amber) warning lights with the engine on

indicates either a failure of the EBD system or that the system is not available. In this case, the rear wheels may

suddenly lock and the vehicle may swerve when braking sharply. On certain versions a dedicated message is

displayed. Drive very carefully to the nearest Fiat Dealership to have the system inspected immediately.

red

AIRBAG FAILURE

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds. If the warning light switches on constantly (on some versions the

symbol is shown) this indicates a

failure in the airbag system.

34) 35)

67

Warning light

What it means

red

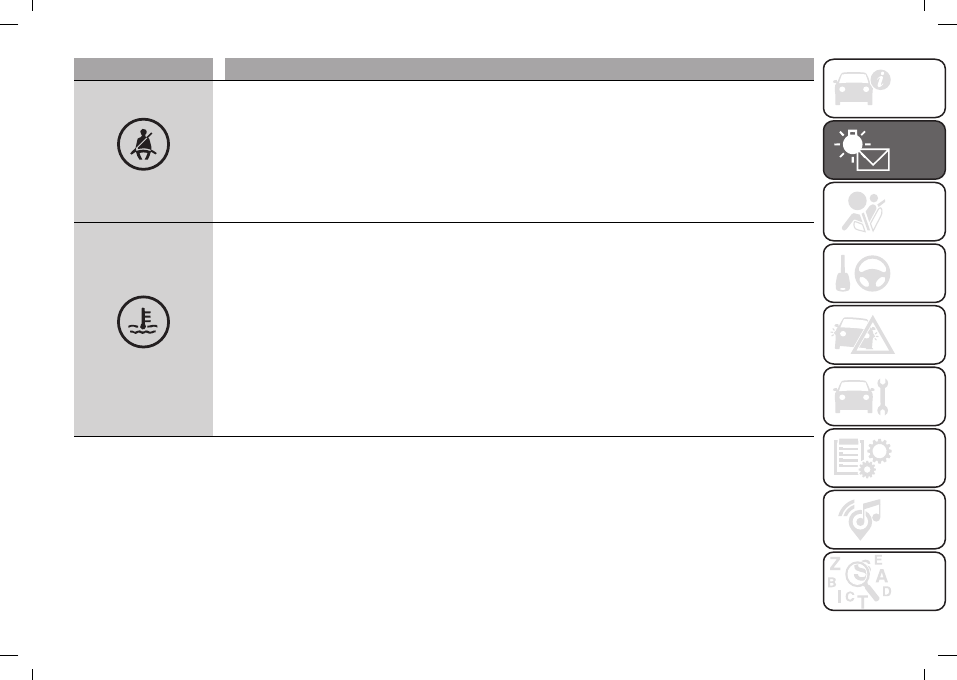

SEAT BELTS REMINDER

(for versions/markets, where provided)

When the ignition key is turned to MAR, the warning light switches on for a few seconds (to show that the light is

working correctly), then if there are no malfunctions it should switch off. The warning light switches on constantly

with the car stationary and the driver's side or passenger side seat belt (when the passenger is present) not

fastened. The warning light will flash and a buzzer will sound if the car is in motion and the front seat belts are

not correctly fastened. In this case, fasten the seat belt. For permanent deactivation of the SBR (Seat Belt

Reminder) system buzzer, contact a Fiat Dealership. The system can be reactivated at any time using the Setup

Menu.

red

ENGINE COOLANT TEMPERATURE TOO HIGH

The warning light turns on when the engine is overheated. On some versions the display shows the dedicated

message.

In normal driving conditions

: stop the car, switch off the engine and check that the water level in the reservoir

is not below the MIN mark. In this case, wait for the engine to cool down, then slowly and carefully open the

cap, top up with coolant and check that the level is between the MIN and MAX marks on the reservoir itself.

Also check visually for any fluid leaks. If, when restarting, the warning light (or display symbol) switches on again,

contact a Fiat Dealership.

If the car is used under demanding conditions (e.g. in high-performance driving):

slow down and, if the

warning light stays on, stop the car. Wait for 2 or 3 minutes with the engine running and slightly accelerated to

further favour the coolant circulation. Then stop the engine. Check that the coolant level is correct as described

above.

WARNING Over demanding routes, it is advisable to keep the engine on and slightly accelerated for a few

minutes before switching it off.

 KNOWING THE INSTRUMENT PANEL

68

Warning light

What it means

red

“DUALDRIVE” ELECTRIC POWER STEERING FAILURE

During engine start

: when the key is turned to MAR, the warning light switches on, but it should switch off

after a few seconds. If the warning light stays on, turn the ignition key to STOP and start the engine again. If the

warning light stays on, the effort to operate the steering wheel could be increased; steering is, however, possible.

In this case, contact a Fiat Dealership as soon as possible.

While driving

: if the warning light switches on while driving you may not have steering assistance. Although it will

still be possible to steer the vehicle, the effort needed to operate the steering wheel could be increased: contact

a Fiat Dealership as soon as possible.

WARNING In some circumstances, factors independent of the electric power steering could cause the warning

light on the instrument panel to switch on. In this case, stop the car immediately (should it be in motion), stop the

engine for about 20 seconds and then restart the engine. If the warning light (or, on some versions, a message

and a symbol on the display) remains on constantly, contact a Fiat Dealership.

34)

If, when the ignition key is turned to MAR, the warning light

does not switch on or stays on while driving, a failure may have occurred in

the restraint systems. In this case the airbags or pretensioners may not be deployed in an impact or, in a lower number of cases, they may be

deployed accidentally. Before continuing, contact a Fiat Dealership immediately to have the system checked.

35)

A

warning light failure is signalled by continuous illumination of the

symbol on the instrument panel. In this case, any faults with the

airbag system may not be signalled. Before continuing, contact a Fiat Dealership immediately to have the system checked.

69

Amber warning lights

 

Warning light

What it means

amber

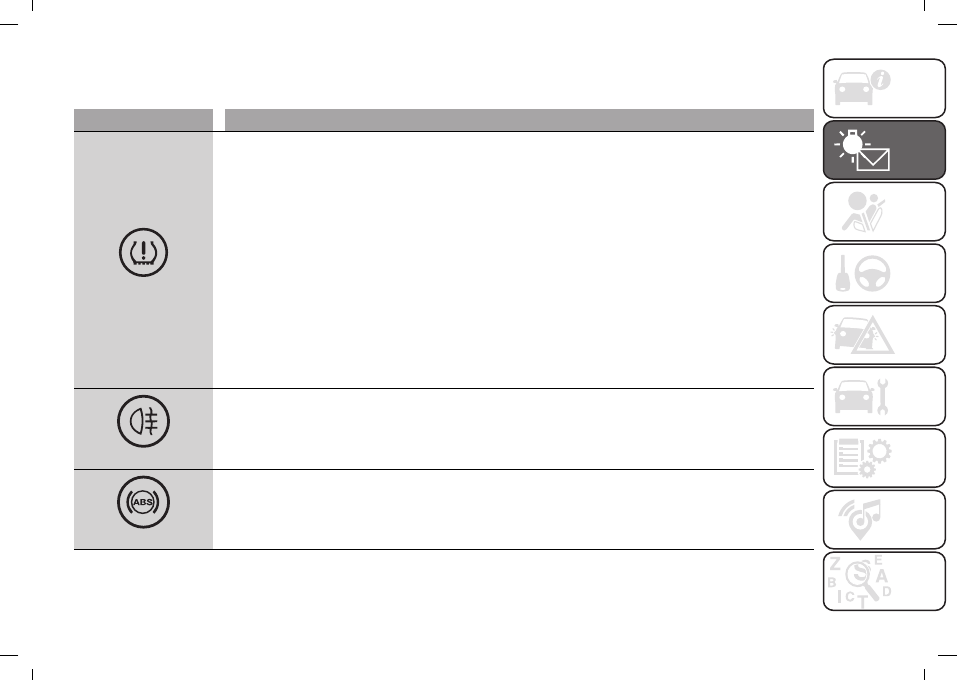

iTPMS

(for versions/markets, where provided)

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

iTPMS failure/iTPMS temporarily deactivated

The warning light flashes for about 75 seconds and then stays on constantly to indicate that the system is

temporarily deactivated or faulty. The system will go back to normal operation when the operating conditions will

allow it. If this is not the case, carry out the Reset procedure after restoring the normal operating conditions. If the

malfunction warning persists, contact a Fiat Dealership as soon as possible.

Tyre pressure low

The warning light switches on constantly to indicate that the tyre pressure is lower than the recommended value

and/or that slow pressure loss is occurring. In these cases, optimal tyre duration and fuel consumption may not

be guaranteed. It is advisable to restore the correct pressure value (see the "Wheels" paragraph in the "Technical

specifications" section). Once the normal operating conditions of the car are restored, carry out the "Reset"

procedure.

WARNING Do not continue driving with one or more flat tyres as the car handling may be compromised. Stop

the vehicle, avoiding sharp braking and steering.

amber

REAR FOG LIGHT

The warning light switches on when the rear fog light is activated.

amber

ABS FAILURE

The warning light switches on to indicate a system fault. In this case the braking system maintains its efficiency

unaltered but without the advantage of the ABS system.

Drive carefully and contact a Fiat Dealership as soon as possible.

 KNOWING THE INSTRUMENT PANEL

70

Warning light

What it means

amber

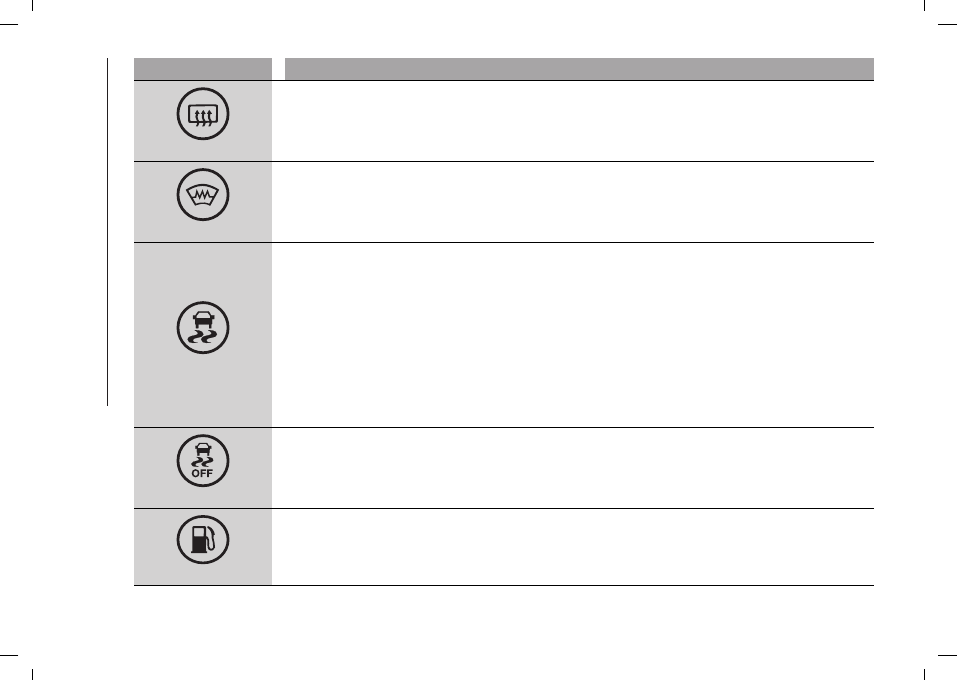

HEATED REAR WINDOW

The warning light turns on when switching the heated rear window on.

amber

HEATED WINDSCREEN

(for versions/markets, where provided)

The warning light turns on when the heated windscreen is turned on.

amber

ESC SYSTEM

(for versions/markets, where provided)

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

ESC system activation

Intervention by the system is indicated by the flashing of the warning light: it indicates that the car is in critical

stability and grip conditions.

ESC system failure

If the warning light does not switch off, or if it stays on with the engine running, a failure was found on the ESC

system. Contact a Fiat Dealership as soon as possible.

Hill Holder failure

The warning light turns on to indicate a Hill Holder system failure. Contact a Fiat Dealership as soon as possible.

amber

ASR SYSTEM DEACTIVATION

The warning light comes on if the ASR system is deactivated (see "Active safety systems" point of the "Safety"

system).

amber

FUEL RESERVE

The warning light comes on when the amount of fuel in the tank is 7.5 litres or less.

IMPORTANT The warning light will flash to indicate a system fault. If this is the case, go to a Fiat Dealership to

have the system checked.

71

Warning light

What it means

amber

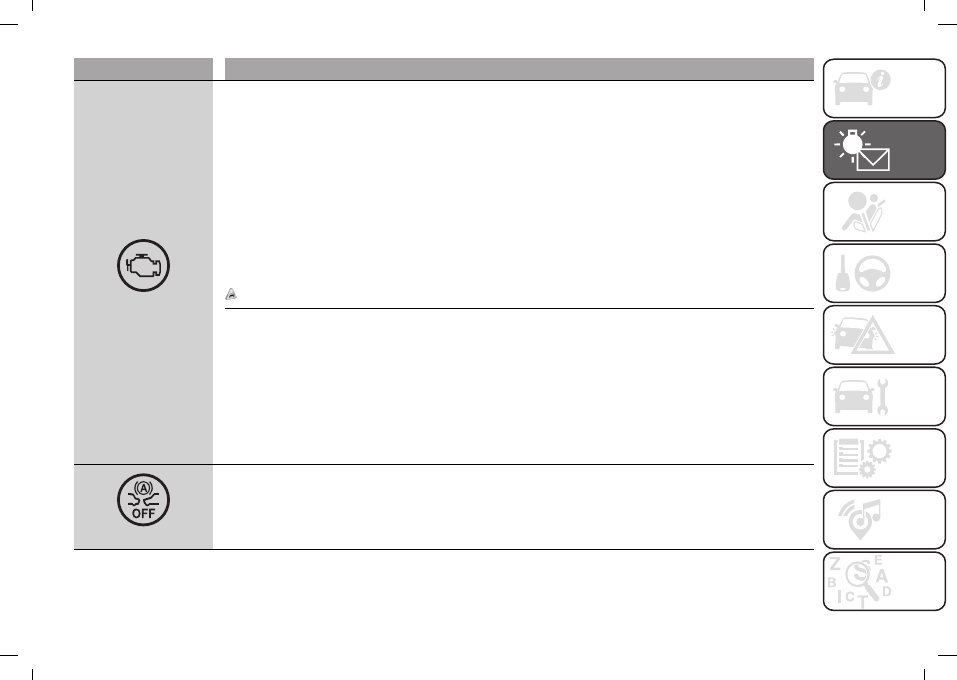

EOBD/INJECTION SYSTEM FAILURE

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

If the warning light remains on, or it switches on while driving, the injection system is not working properly.

Warning light constantly on

: signals a malfunction in the supply/ignition system which could cause high

exhaust emissions, a possible loss of performance, poor driveability and high consumption. Under these

conditions, the vehicle can continue travelling at moderate speed but without demanding excessive effort from

the engine or high speed. Prolonged use of the car with the warning light on fixed may cause damage: contact a

Fiat Dealership as soon as possible.

The warning light switches off if the malfunction disappears, but is still stored by the system.

Warning light flashing (petrol engines only)

: signals that the catalytic converter is probably damaged. Release

the accelerator pedal to lower the speed of the engine until the warning light stops flashing. Continue the

journey at moderate speed, trying to avoid driving conditions that may cause further flashing and contact a Fiat

Dealership as soon as possible.

14)

AdBlue® (UREA) INJECTION SYSTEM FAILURE (Diesel versions)

(for versions/markets, where provided)

In normal conditions, when the ignition device is brought to MAR, the warning light switches on, but it should

switch off as soon as the engine is started. The warning light appears, on some versions together with a

dedicated message on the display, if a fluid not conforming with nominal features is introduced or if an average

AdBlue® (UREA) consumption of over 50% is detected. Contact a Fiat Dealership as soon as possible.

If the problem is not solved, a specific message will appear on the instrument panel display whenever a certain

threshold is reached until it will no longer be possible to start the engine. When there are approximately 200 km

before you will no longer able to restart the engine, on some versions a dedicated message will appear fixed on

the instrument panel display accompanied by warning tone.

amber

DEACTIVATION OF CITY BRAKE CONTROL - "Collision Mitigation" SYSTEM

(for versions/markets, where provided)

The warning light comes on when the City Brake Control - "Collision Mitigation" system is deactivated by the

driver or in the event of automatic deactivation following a temporary system failure. Contact a Fiat Dealership as

soon as possible.

 KNOWING THE INSTRUMENT PANEL

72

Warning light

What it means

amber

GLOW PLUG PREHEATING (Diesel versions)

This warning light switches on when the key is turned to MAR. It will switch off as soon as the heater plugs have

reached a preset temperature. The engine can be started as soon as the warning light switches off.

IMPORTANT In mild or high temperature conditions, the warning light comes on for a very short time only.

Glow plug preheating failure

The warning light will flash to indicate an anomaly in the glow plug preheating system. Contact a Fiat Dealership

as soon as possible.

INDICATION OF AdBlue® (UREA) DIESEL EMISSIONS ADDITIVE LOW LEVEL

(for versions/markets, where provided)

The AdBlue® (UREA) Diesel Emissions Additive low level warning light

lights up if the car has a low level of

AdBlue® (UREA).

Top up the AdBlue® (UREA) tank as soon as possible with at least 5 litres of AdBlue® (UREA). If topping up is

done with remaining range of AdBlue® (UREA) in the tank equal to zero, you may need to wait 2 minutes before

starting the engine.

14)

If, when the ignition key is turned to MAR, the warning light does not switch on, switches on constantly or flashes while driving, contact

a Fiat Dealership as soon as possible. The exhaust emission levels may be checked by the traffic control authorities using the appropriate

equipment. Comply with the laws and regulations of the country where you are driving.

73

Green warning lights

 

Warning light

What it means

green

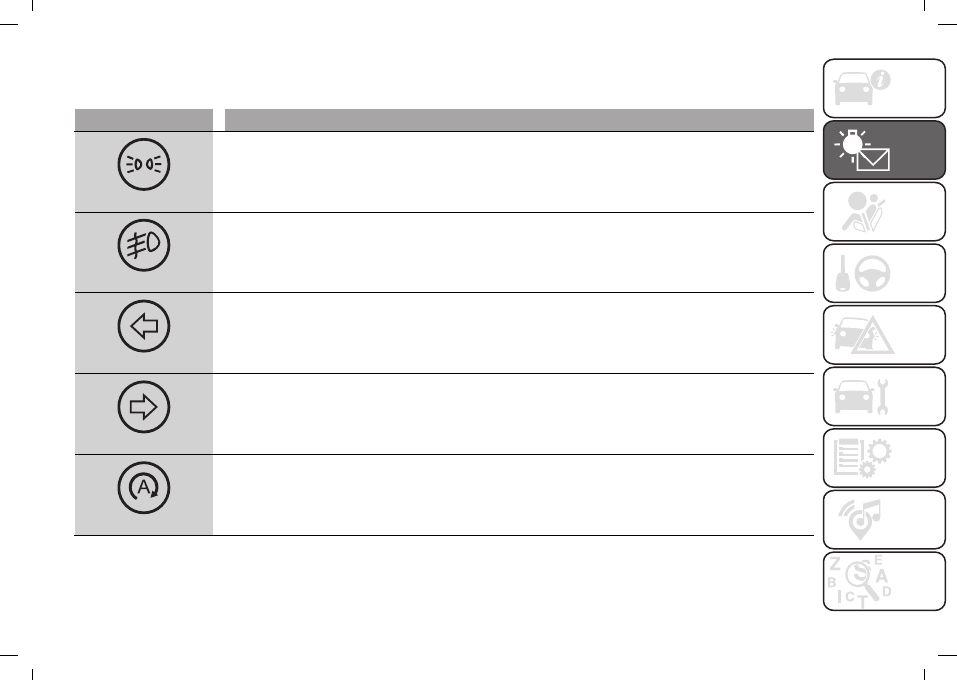

SIDE LIGHTS AND DIPPED BEAM HEADLIGHTS/FOLLOW ME HOME

The warning light switches on when the side lights or dipped headlights are turned on.

Follow me home

: the light comes on when this device is active. The display shows the duration (in seconds) set

for the function.

green

FOG LIGHTS

The warning light comes on when the front fog lights are turned on.

green

LEFT DIRECTION INDICATOR

The warning light switches on when the direction indicator control stalk is moved downwards or, together with

the right direction indicator, when the hazard warning light button is pressed.

green

RIGHT DIRECTION INDICATOR

The warning light switches on when the direction indicator control stalk is moved upwards or, together with the

left direction indicator, when the hazard warning light button is pressed.

green

AUTOMATIC ENGINE STOP (versions with Start&Stop system)

The warning light switches on when the engine is automatically stopped by the Start&Stop system.

 KNOWING THE INSTRUMENT PANEL

74

Blue warning lights

 

Warning light

What it means

blue

MAIN BEAM HEADLIGHTS

The warning light switches on when the main beam headlights are turned on.

75

SYMBOLS AND MESSAGES ON THE DISPLAY

 

Symbol

What it means

red

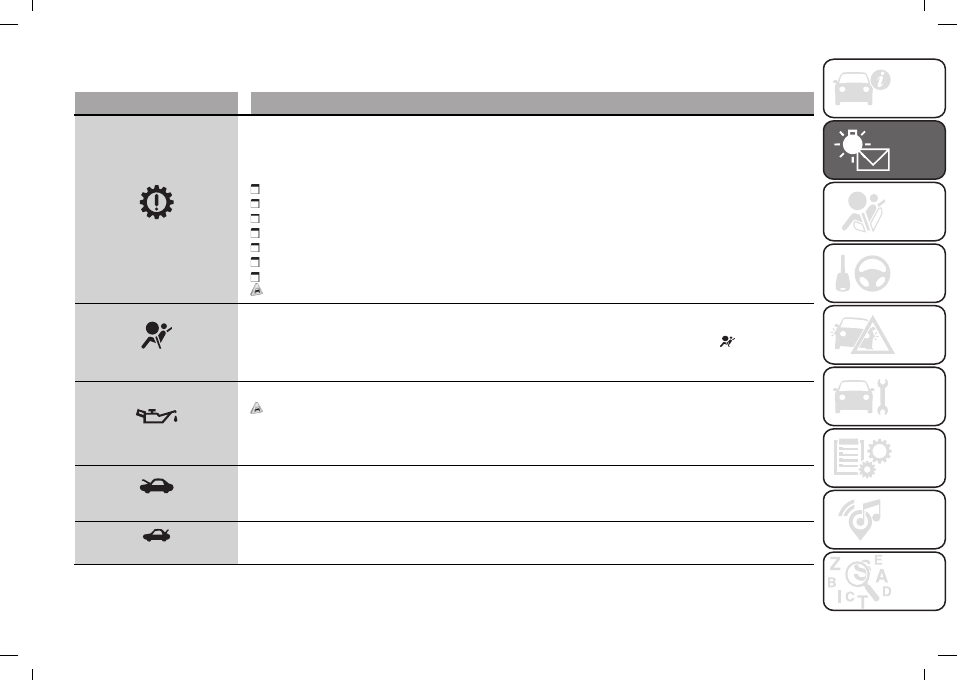

DUALOGIC TRANSMISSION FAILURE

(for versions/markets, where provided)

The symbol comes on in the event of a transmission failure.

The display also shows messages relating to:

fewer gear shifts requested;

manual (or automatic) driving mode not available;

press brake pedal / delayed start;

press brake pedal and repeat manoeuvre;

gear unavailable;

operation not admissible;

place gear lever in neutral.

15)

red

AIRBAG FAILURE

The symbol switches on to indicate a failure of the airbag and a failure of the warning light

on the

instrument panel. Contact a Fiat Dealership as soon as possible.

red

LOW ENGINE OIL PRESSURE

16)

The symbol switches on in the case of insufficient engine oil pressure.

WARNING Do not use the car until the failure has been solved. The switching on of the symbol does not

show the quantity of oil in the engine: the oil level must be checked manually.

red

BONNET NOT PROPERLY SHUT

(for versions/markets, where provided)

The symbol switches on when the engine bonnet is not properly shut. Close the bonnet properly.

red

TAILGATE NOT PROPERLY SHUT

The symbol switches on when the liftgate is not properly shut. Close the liftgate correctly.
