31

The horn is still active even when the

ignition device is in the OFF position.

EMERGENCY CLOSING

AND OPENING

If the electronic key does not work, e.g.

if the battery of the key is low, you can:

unlock the car using the mechanical

key inside the electronic key by acting

on the pawl located on the driver's

door. See the "Emergency opening

of the doors from outside" paragraph

below.

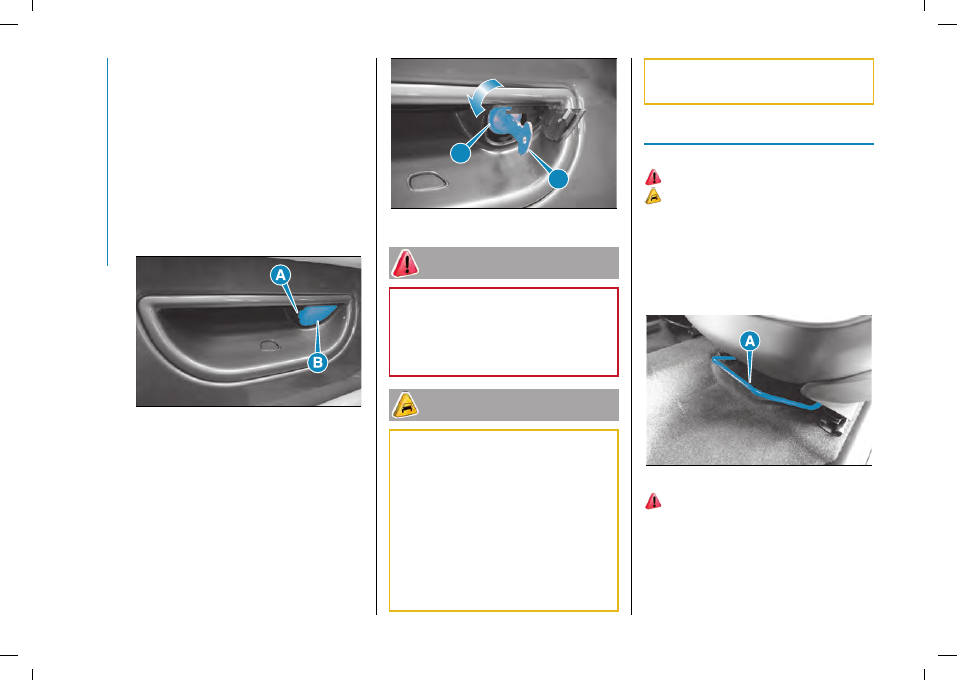

Lock the car by pressing the door

open button (B) fig. 17 placed on the

inner door panel for about 5 seconds

keeping the ignition device in STOP

position and the door open.
The car will lock all the doors and the

tailgate after about 5 seconds.
The LED on the door button (B) fig. 17

and on the centre dashboard (A) fig. 16

will light up to notify the locking.
When the last door is closed the car will

be locked.
The car can be locked from any door,

respecting the manoeuvre described

above.

5)

Opening and locking

doors in the event of

power failure

If the 12V battery of the car is flat, the

doors can still be opened or locked as

they are equipped with an additional

power supply.

Opening the doors

You can open the door in the following

ways:

with the doors locked, press the

door opening button (E) fig. 19 on the

external handle three times within 2

seconds.

Turn the pawl (C) placed on

the driver's door fig. 24 using the

mechanical key located inside the

electronic key.

Press the internal door opening

button three times (B) fig. 17 in two

seconds.

Locking the doors

The doors can be locked following the

emergency locking manoeuvre. See

the "Emergency closing and opening"

paragraph described above.
NOTE See the "Emergency closing and

opening" paragraph described above.

RESET

Resetting the door is automatic for a

certain number of times after which

it must be done manually using the

pawl (A) fig. 21 using the key inside the

remote control.

A

21

F0S1195

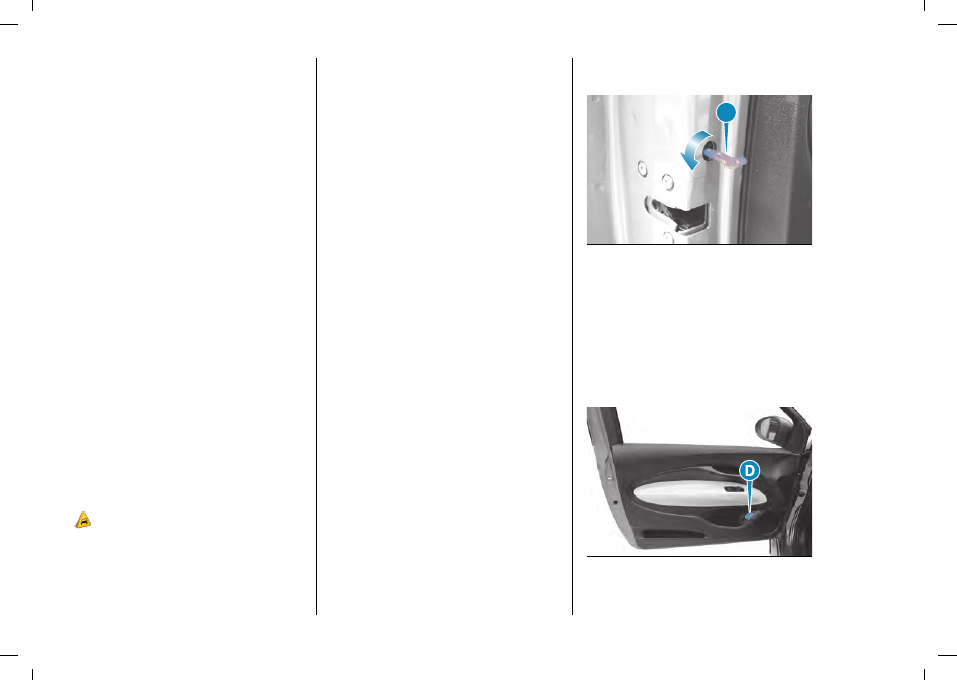

Emergency opening of the doors

from the inside

If the electronic key does not work,

for example if the electronic key or the

12V battery of the car is low, the doors

can still be opened from the inside by

pulling the emergency lever (D) fig. 22

located on each door.

22

F0S1101

32

Emergency opening of the doors

from the outside

If the electronic key does not work

(e.g. if the battery of the electronic

key is low) or if the power supply fails

completely, you can still open the

doors from the outside by proceeding

as follows:

remove the cap (B) fig. 23 present on

the external handle on the driver's side

inserting the mechanical key inside the

electronic key in the slot (A);

23

F0S1281

open the door using the mechanical

key (A) inside the electronic key by

turning the pawl anticlockwise (C)

fig. 24 on the outside handle on the

driver's side.

C

A

24

F0S1282

14)

By engaging the Dead Lock device it is

possible to open the doors from inside

the car only by acting on the emergency

handle (D) fig. 22. Therefore, make sure

that there is no-one on board before

getting out.

4)

The operation of the recognition system

depends on various factors, such as,

for example, any electromagnetic wave

interference from external sources (e.g.

mobile phones), the charge of the battery

in the electronic key and the presence of

metal objects near the key or the car. In

these cases it is still possible to unlock

the doors by using the metal insert in the

electronic key (see description on the

following pages).

5)

After locking the car by emergency

manoeuvre, make sure you do not leave

the keys inside the car. The emergency

locking manoeuvre disables the FOBIK-

Safe function.

SEATS

FRONT SEATS

15) 16)

6)

Forward/rearward adjustment

Lift lever (A) fig. 25 and push the seat

forwards or backwards: in the driving

position, you should be able to rest

your arms on the rim of the steering

wheel.

25

F0S1103

17)

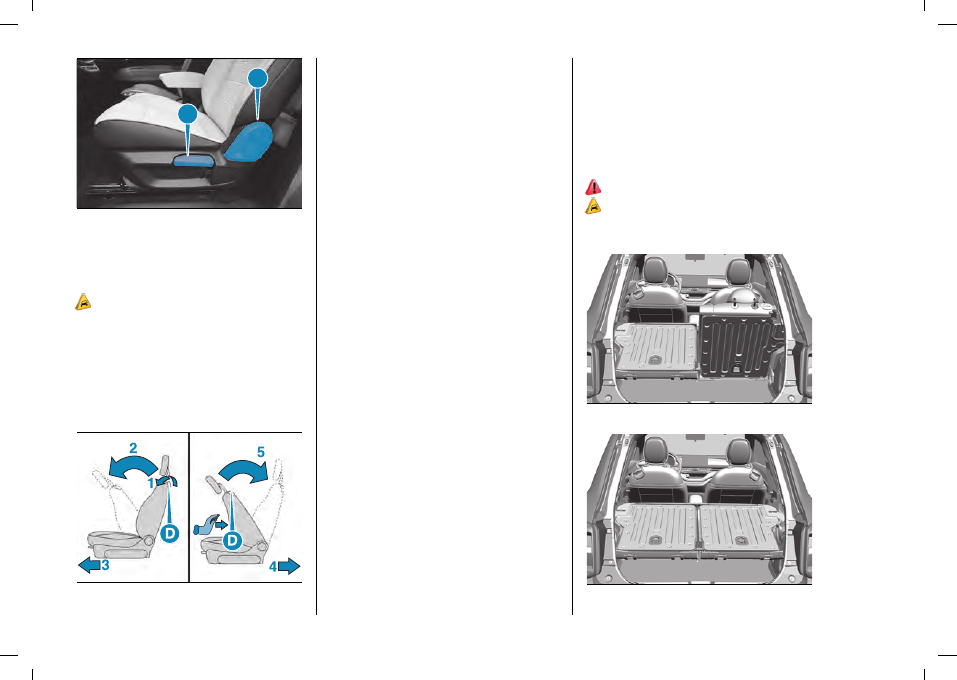

Height adjustment

(for versions/markets, where provided)
Operate lever (B) fig. 26 to lift or lower

the rear part of seat to achieve the

most comfortable driving position.

33

B

C

26

F0S1295

Backrest angle adjustment

Rotate the lever (C) fig. 26.

Reclining the backrest

7)

To fold the backrest over, adjust lever

(D) fig. 27 (movement 1) and push

the backrest forwards until it locks

(movement 2).
Then release lever (D) and, pushing on

the backrest, slide the seat forward

(movement 3).

27

F0S1365

Driver side and passenger side,

with position memory

To bring back the seat in its initial

position proceed as follows:

slide the seat back by pushing in the

lower part of the backrest as indicated

in fig. 27, taking care not to lift the

backrest into the vertical starting

position. In this way, slide the seat to

the locked position (movement 4);

now lift the backrest (movement 5)

into the vertical starting position until

you feel the click;

WARNING Using lever (D) fig. 27 before

locking the seat in its initial position will

cause the initial seat position to be lost.

In this case the position of the seat

must be restored through lengthwise

adjustment lever (A) fig. 25.

Heated seats

(where provided)
Heated seats can only be activated by

soft touch controls on the

Uconnect™

system with the ignition device in the

START position.

Auto On comfort

(where provided)
The electric heated steering wheel

is switched on automatically

whenever the motor is started and

the external temperature is lower

than or equal to 4.5

°

C. This function

is activated/deactivated on the

Uconnect™

system (see "Settings" in

the"Vehicle mode" paragraph in the

"Multimedia" section).

REAR SEATS

EXTENDING THE BOOT

18)

7)

The separate rear seats allow partial

fig. 28 or total fig. 29 boot extension.

28

F0S1345

29

F0S1346

34

Partial extension (50/50)

(for versions/markets, where provided)
Proceed as follows:

remove the parcel shelf, by releasing

it from its two side pins and pulling it

out;

remove the rear seat head restraints

(where provided); see the "Head

restraints" chapter in this section;

check that the seat belt is fully

extended and not twisted;

act on the buttons (A) fig. 30 (one

on each side) to unlock the left or right

portion of the backrest and accompany

the backrest on the cushion.

30

F0S1200

WARNING To return the backrest to

its correct position, we recommend

operating from the outside through the

doors.

Total extension

Tilting the rear seat completely

forwards allows maximum loading

volume.
Proceed as follows:

remove the parcel shelf, by releasing

it from its two side pins and pulling it

out;

remove the rear seat head restraints

(where provided); see the "Head

restraints" chapter in this section;

check that the belt straps are

correctly extended and not twisted;

operate the levers (A) fig. 30 and

(B) to release the backrests and guide

them onto the cushion.

WARNING To return the backrest to

its correct position, we recommend

operating from the outside through the

doors.

Repositioning seat backrests

Raise the backrests and push them

back until the locking click of both

retainers is heard.
Position the seat belt buckles upwards

and set the cushion to the normal use

position.

WARNING When returning the backrest

to its normal position, make sure that it

is correctly fastened and that you hear

the lock click. Also check that the seat

belts do not get stuck between the

backrest and the interior moulding.

15)

All adjustments must be made with the

car stationary and engine stopped.

16)

If a side bag is fitted, it is dangerous

to use seat covers not available from

Lineaccessori MOPAR®.

17)

After releasing the adjustment lever,

always check that the seat is locked on the

guides by trying to move it back and forth.

If the seat is not locked into place, it may

unexpectedly slide and cause the driver to

lose control of the car.

18)

Make sure the backrests are properly

secured at both sides to prevent them

from moving forward, in the event of sharp

braking, with possible impact with of the

passengers.

6)

The fabric upholstery of the seats has

been designed to withstand long-term

wear deriving from normal use of the car.

Some precautions are however required.

Avoid prolonged and/or excessive rubbing

against clothing accessories such as

metal buckles and Velcro strips which, by

applying a high pressure on the fabric in a

small area, could cause it to break, thereby

damaging the upholstery.

35

7)

Before tilting the backrest, remove any

objects on the seat cushion.

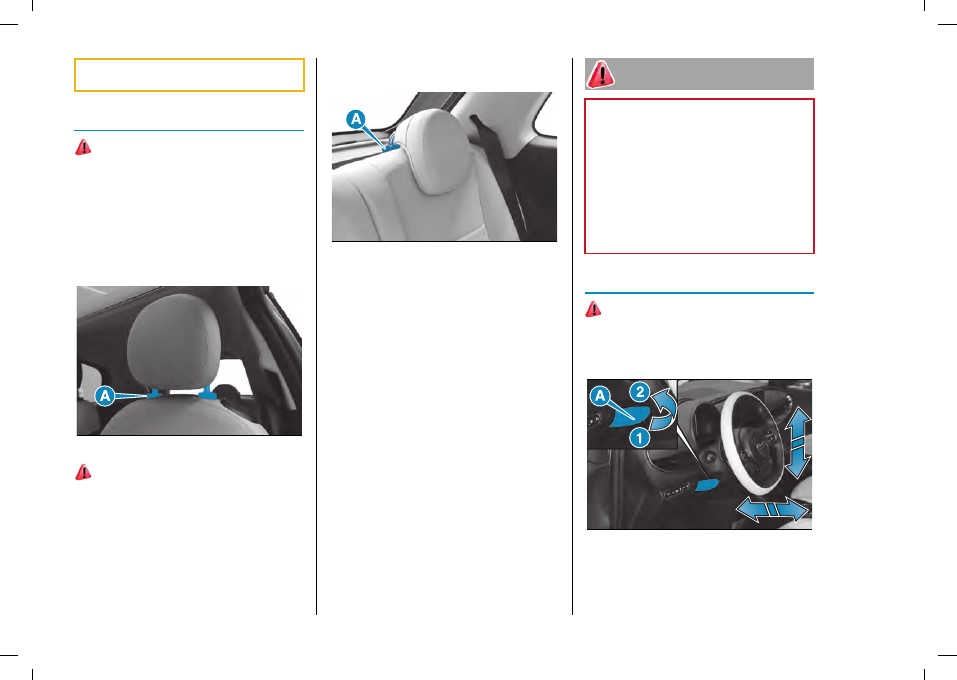

HEAD RESTRAINTS

19)

FRONT

Adjustment

Headrests can be adjusted in height.

Upward adjustment:

raise the head

restraint until it clicks into place.

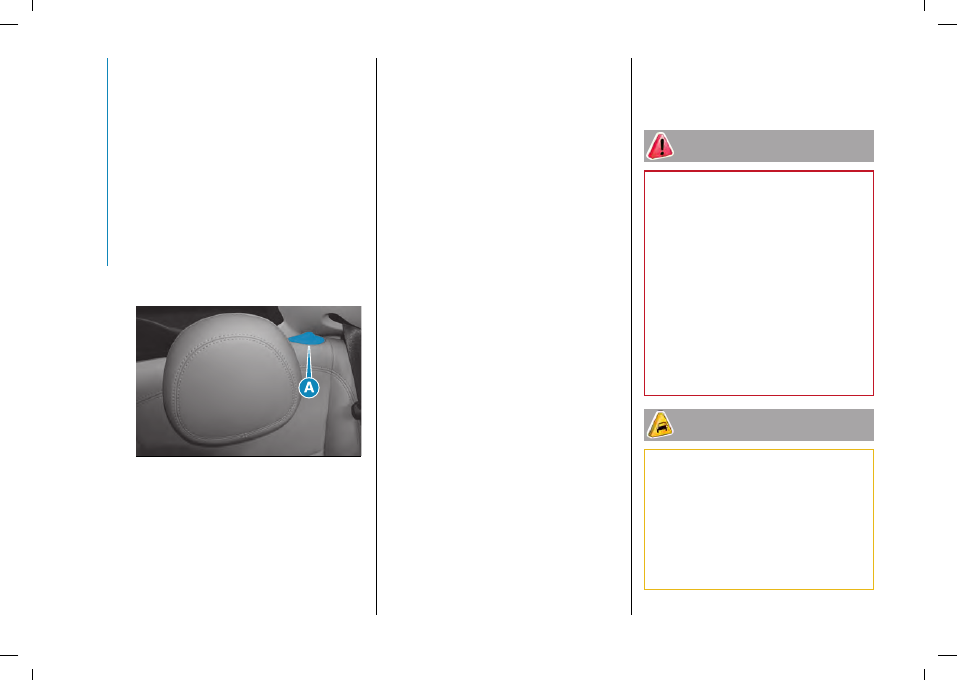

Downward adjustment

: press button

(A) fig. 31 and lower the head restraint.

31

F0S1105

20)

REAR

Upward adjustment (usage

condition):

raise the head restraint

until it clicks into place.

Downward adjustment

: press at the

same time buttons (A) fig. 32 at the

side of the two supports and lower the

head restraint.

32

F0S1110

The particular shape of the head

restraint deliberately interferes with the

correct support of the rear passenger’s

back on the backrest in order to force

them to lift the head restraint for correct

use.

WARNING If the rear seats are used,

always set the head restraints in the

"completely raised" position.

Removal

To remove the rear head restraints

press buttons (A) fig. 32 at the side of

the two supports simultaneously and

lift them out upwards. The rear head

restraints must be lifted out with the

backrest released and tilted toward the

passenger compartment or with the

tailgate open.

19)

All adjustments must be carried out

only with the car stationary and motor

stopped. Head restraints must be adjusted

so that the head, rather than the neck,

rests on them. Only in this case they can

protect your head correctly.

20)

To make the best use of the head

restraint's protective action, adjust the

backrest so that you are sitting upright and

keep your head as close as possible to the

head restraint.

STEERING WHEEL

21) 22)

ADJUSTMENTS

The steering wheel can be adjusted

both in height and in depth.

33

F0S1106

To carry out the adjustment move the

lever (A) fig. 33 downwards in position

(1), then adjust the steering wheel to

36

the most suitable position and then

lock it in this position moving the lever

(A) again in position (2).

21)

All adjustments must be carried out

only with the car stationary and motor

stopped.

22)

It is absolutely forbidden to carry

out any after-market operation involving

steering system or steering column

modifications (e.g.: installation of

anti-theft device) that could badly affect

performance and safety, invalidate

the warranty and also result in non-

compliance of the car with type-approval

requirements.

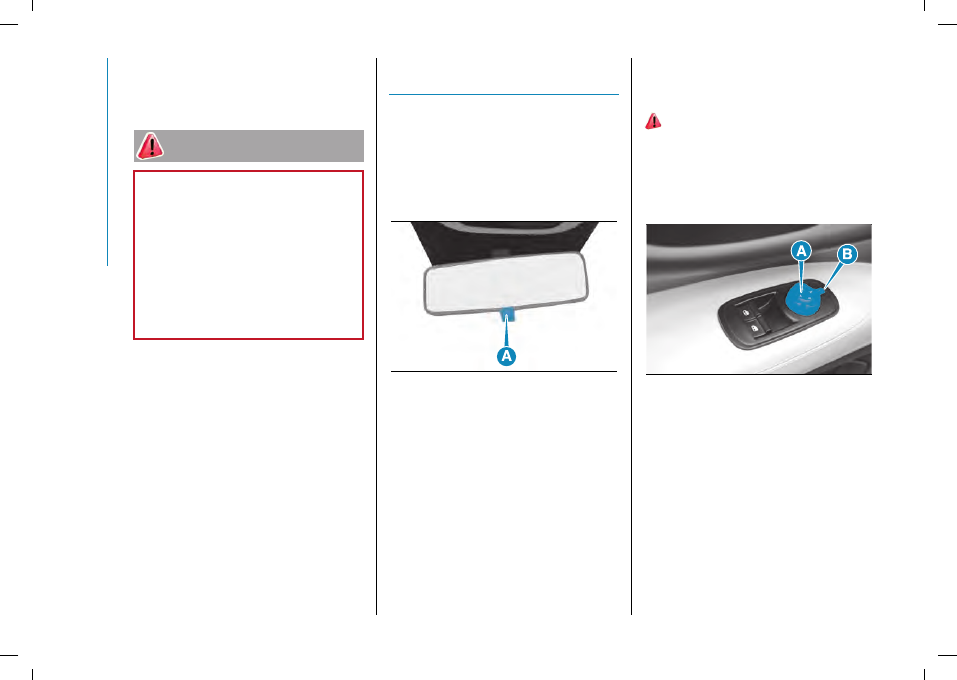

REAR-VIEW

MIRRORS

INTERIOR MIRROR

The mirror is fitted with a safety device

that causes its release in the event of a

violent impact with the passenger.
Lever (A) fig. 34 can be used to move

the mirror to two different positions:

normal or antiglare.

34

F0S1107

ELECTROCHROMIC

REAR-VIEW MIRROR

(where provided)
Some versions have an electrochromic

mirror with automatic anti-glare

function.
There is an ON/OFF button

on the lower part of the mirror

for activating/deactivating the

electrochromic function. When the

function is active, a LED on the mirror is

active. When reverse is engaged, the

mirror is automatically set for daytime

use.

DOOR MIRRORS

23)

Proceed as follows:

select the mirror using selector (B)

fig. 35;

adjust the mirror using the joystick (A)

fig. 35 in the four directions.

35

F0S1108

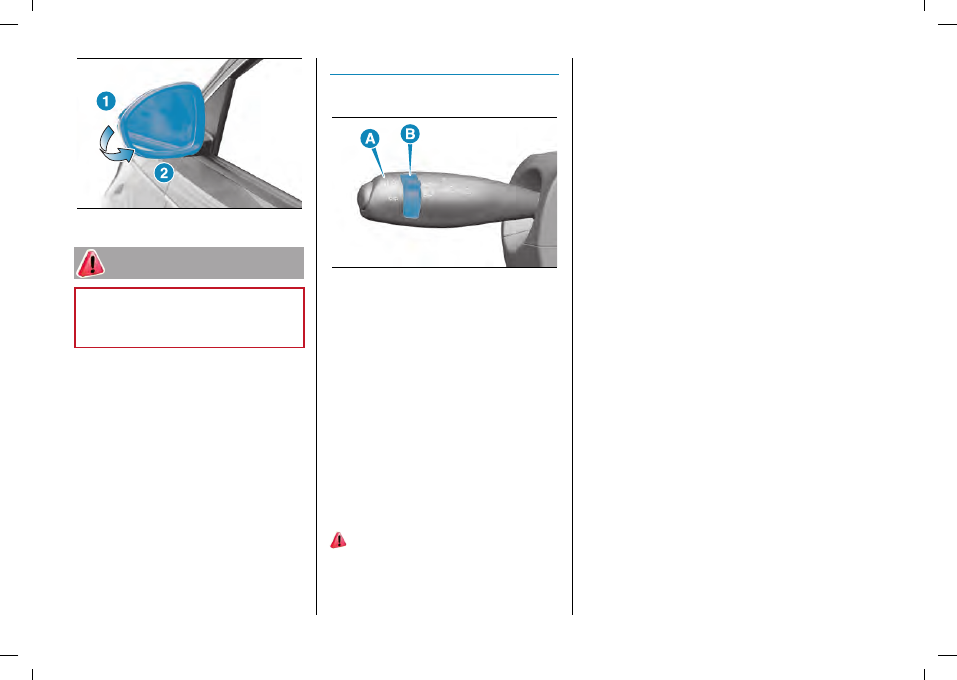

Folding the mirrors

When required (for example when

the mirror causes difficulty in narrow

spaces ) it is possible to fold the mirrors

manually moving them from the open

position (1) fig. 36 to the closed

position (2).

37

36

F0S1109

23)

As door mirrors are curved, they may

slightly alter the perception of distance.

While driving the mirrors must remain in

position (1).

EXTERNAL LIGHTS

The left stalk (A) fig. 37 operates most

of the exterior lights.

37

F0S1111

The exterior lights can only be switched

on when the ignition device is at

ENGINE.

Turning on the light may vary the

brightness of the instrument panel: its

brightness is regulated by an external

light sensor

(e.g. when entering a tunnel during the

day, it lights up as if it were night, etc.).

In daylight, the brightness of the

instrument panel remains at maximum,

while at night, it can be adjusted.

DAYTIME RUNNING

LIGHTS (DRL)

24) 25)

The daytime running lights (DRL) are

activated with the ring (B) fig. 37 in

the AUTO position and in daylight

conditions. The first time the ignition is

switched on, they remain off as long

as the electric parking brake (EPB) is

engaged or the gearbox is in the P

(Parking) position.
With the ignition device in ENGINE

position and the propulsion system not

active, the daytime running lights are

switched off.
The daytime running lights are also

temporarily deactivated when the

direction indicators are activated.

When the direction indicators are

deactivated, the daylight running lights

are reactivated.
With the bonnet open, the daytime

running lights on the bonnet are

switched off.
In some versions, if one of the daytime

running lights fails, all the daytime

running lights on the side where the

failure is present are switched off.

AUTOMATIC LIGHTING

CONTROL (AUTOLIGHT)

- DUSK SENSOR

This is an infrared LED sensor that

works in conjunction with - the

rain sensor and is located on the

windscreen. It is able to detect

variations in outside lighting based

on the light sensitivity set in the

menu of the

Uconnect™

system

(see "Settings" in the "Vehicle mode"

paragraph in the "Multimedia" section).

The higher the sensitivity, the lower the

38

amount of external light needed to

switch the lights on.

Activation

With the ignition device in the ENGINE

position, turn the ring (B) fig. 37 to

the AUTO position to activate the

"Automatic lighting control" function.

This automatically switches on the

side/tail lights and dipped beam

headlights in case of low external light

or DRL in daytime driving conditions.

Turn the ring to position

to switch to

manual dipped beam mode.
In the event of a sensor malfunction,

the side/tail lights, dipped beam

headlights and licence plate lights are

automatically activated.

WARNING The sensor cannot detect

the presence of fog. These lights must

therefore be switched on manually in

these circumstances.

DIPPED BEAM

HEADLIGHTS

With the ignition device turned to

ENGINE, turn the ring (B) fig. 37 to

.

If dipped headlights are activated, the

daytime running lights switch off and

the side lights and dipped headlights

switch on. The

warning light

switches on in the instrument panel.

PARKING LIGHTS

With the ignition device turned to

STOP, turning the ring (B) from the

AUTO position to position

will light

up the side/tail lights and number plate

lights. Warning light

lights up on

the instrument panel.
If the side lights are left on and the

driver side door is opened, a buzzer

sounds and the display shows a

dedicated message warning the driver

that the car is being left with the lights

on. The buzzer stops when the driver

side door is closed.

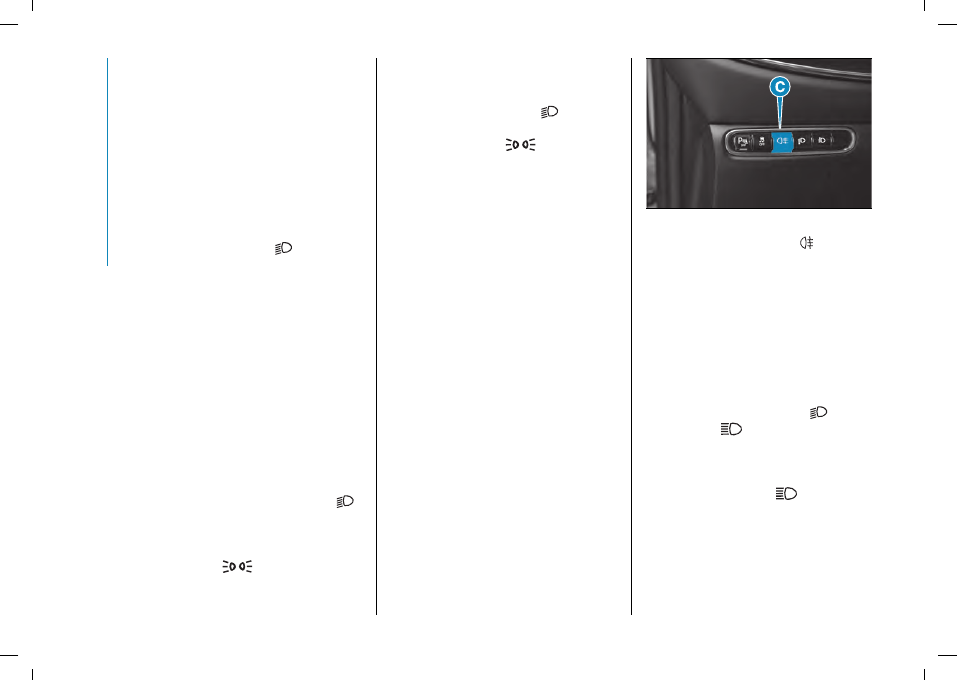

REAR FOG LIGHT

With ignition device in the ENGINE

position, press button (C) fig. 38 to

switch the light on/off. The rear fog

light switches on only when the dipped

headlights are on. To switch off the

rear fog lights, press the button (C),

switch off the dipped beam headlights

or turn the ignition device to the STOP

position.

38

F0S1112

With rear fog lights on, the

warning

light on the instrument panel will come

on at the same time.

MAIN BEAM HEADLIGHTS

To activate the fixed main beam

headlights, with the ignition device in

the ENGINE position, push left lever

(A) fig. 37 towards the dashboard. The

ring (B) must be turned to AUTO with

the dipped beam headlights on, or it

should be turned to position

. The

warning light

on the instrument

panel switches on. The main beam

headlights are deactivated bringing

the lever back to the central stable

position. Warning light

switches off

in the instrument panel.

AUTOMATIC MAIN BEAM

HEADLIGHTS

In order not to dazzle other road users,

the lights are automatically deactivated

when approaching cars travelling in the

39

opposite direction or when following a

car travelling in the same direction.
This function is enabled via the

Uconnect™

system (see "Settings" in

the"Vehicle mode" paragraph in the

"Multimedia" section).
Turn the light switch to the AUTO

position (B) fig. 37. The first time the

main beam headlights are activated

(pushing the left stalk towards the

dashboard), the function is activated

(warning light

comes on in the

instrument panel).
If the main beam headlights are actually

on, the warning light

will also come

on in the instrument panel).
When the speed is higher than 40 km/h

and the function is active, the lights

switch off if the lever is taken again to

the stable central position.
When the speed is lower than 15 km/h

and the function is active, the function

switches the main beam headlights off.
If the fixed main beam headlights are

operated quickly again (taking the lever

again to the stable central position and

taking it back in a few seconds on the

fixed main beam headlight position),

the warning light

will switch on

in the instrument panel and the main

beam headlights will be switched on

constantly until the speed exceeds

40 km/h.

When the speed of 40 km/h is

exceeded again, the function is

activated automatically again.
If the lever is pulled again in this

condition, to request main beam

headlight deactivation, the function

remains off and the main beam

headlights switch off.
To deactivate the automatic function

rotate the light switch ring to position

.

FLASHING THE

HEADLIGHTS

Pull the left lever towards the steering

wheel, to the unstable position; when

released it returns automatically to

the stable, central position. With main

beam headlights on, the warning light

on the instrument panel will come

on at the same time.

DIRECTION INDICATORS

Take the left stalk to the (stable)

position:

upwards:

activates the right

direction indicator;

downwards:

activates the left

direction indicator.

Warning light

or

will blink

on the instrument panel. The

direction indicators are switched off

automatically when the steering wheel

is straightened.

"Lane Change" function

If you wish to signal a lane change,

place the left stalk in the unstable

position for less than half a second.
The direction indicator on the side

selected will be activated for 5 flashes

and then go out automatically.

COURTESY LIGHTS

The function can be enabled and

timed using the "Settings" menu of the

Uconnect™

system (see "Settings" in

the"Vehicle mode" paragraph in the

"Multimedia" section).
When the doors are unlocked, the

side/tail lights and puddle lights come

on for the time set in the menu.
Once any door is opened, the lights

remain on for a further 180 seconds, or

for a further 10 seconds after the door

is closed.

"FOLLOW ME HOME"

DEVICE

This allows the space in front of the car

to be lit for a set time.

Activation

With the ignition device turned to STOP

or removed, pull the stalk towards the

steering wheel within 2 minutes from

when the motor is turned off.
Each time the stalk is moved, the lights

stay on for an extra 30 seconds up to

40

a maximum of 210 seconds; then the

lights are switched off automatically.
Also, each time the stalk is operated,

the

warning light on the

instrument panel switches on. The

display shows a message and the time

set for the function.
The

warning light comes on

when the stalk is first moved and stays

on until the function is automatically

deactivated. Each movement of the

stalk only increases the amount of time

the lights stay on.

Deactivation

Hold the stalk pulled towards the

steering wheel for more than 2 seconds

or turn the ignition device to the

ENGINE position.

WELCOME LIGHT

(where provided)
Depending on the version, with the

ignition device in the STOP position,

an animated sequence of front lights

may can be shown when the doors

of the car are unlocked. Then they

light up fixed. To enable the function

set the courtesy lights in a state other

than OFF on the

Uconnect™

system

(see "Settings" in the "Vehicle mode"

paragraph in the "Multimedia" section).
Only the direction indicators will light up

when only the tailgate is unlocked.

Activating the alarm or hazard lights will

disable the welcome light feature.

LIGHT BEAM DIRECTION

The correct aiming of the headlights is

important for the comfort and safety

of not only the driver but all other road

users. This is also covered by a specific

rule of the highway code.
The headlights must be correctly

aligned to guarantee the best visibility

conditions for all drivers while travelling

with headlights on.
Contact a Fiat Dealership to have the

headlights checked and adjusted.
Check the light beam alignment

every time the load or its distribution

changes.

HEADLIGHT ALIGNMENT

CORRECTOR

This device works with the ignition

device in the ENGINE position and the

dipped headlights on.

Headlight alignment adjustment

To adjust, press the buttons

or

fig. 39 on the control display located on

the left side of the dashboard (left-hand

drive versions).
The adjustment position is shown on

the display:

39

F0S1113

Position 0

: one or two people in the

front seats

Position 1

: 4 people

Position 2

: 4 people + load in

luggage compartment

Position 3

: Driver + maximum load

allowed stowed in the boot

WARNING Check the headlight

alignment each time the weight of the

load transported changes.

ADJUSTING THE

HEADLIGHTS ABROAD

Cars with LED headlight do not need

headlight adjustment when driving in

countries with opposite traffic.
Halogen headlights, if fitted on the car,

are adjusted for driving in the country

where the car was originally purchased.

In this case, when travelling in countries

with opposite driving direction, to avoid

dazzling the drivers on the other side

41

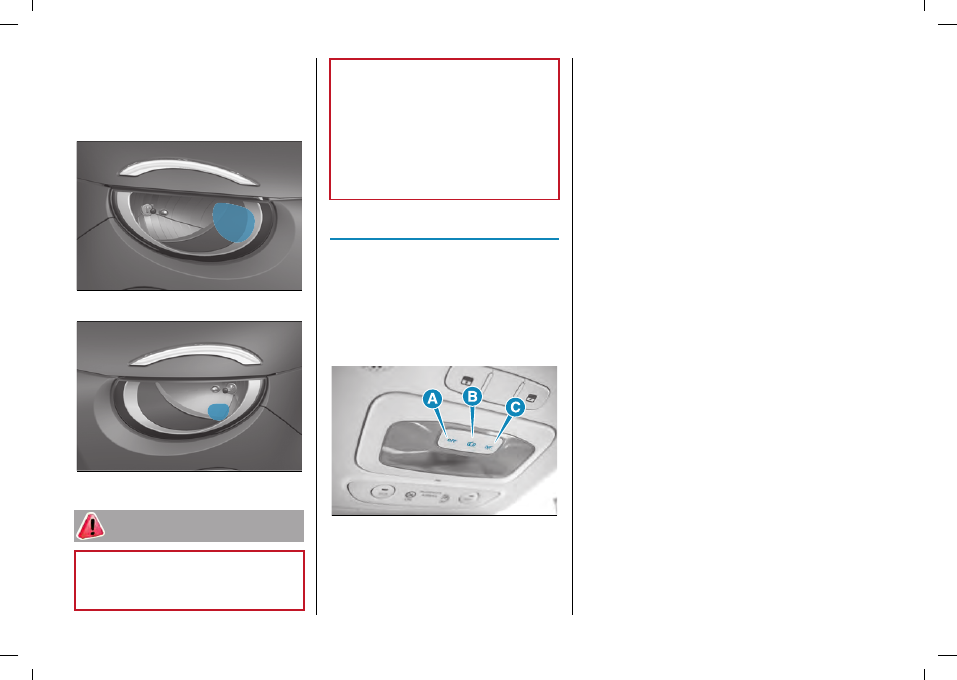

of the road, you need to cover areas of

the headlight according to the Highway

code of the country you are travelling

in: fig. 40 (front right headlight), fig. 41

(front left headlight).

40

F0S1223

41

F0S1224

24)

The daytime running lights are an

alternative to the dipped headlights while

driving during the daytime in countries

where it is compulsory to have lights on

during the day; where it is not compulsory,

the use of daytime running lights is

permitted.

25)

Daytime running lights cannot replace

dipped beam headlights while driving

at night or through tunnels. The use

of daytime running lights is governed

by the highway code of the country in

which you are driving. Comply with legal

requirements.

INTERIOR LIGHTS

FRONT CEILING LIGHT

Switch fig. 42 can assume three

different positions:

(A) light always off;

(B) the light turns on and off when

the doors are opened or closed;

(C) light permanently on.

42

F0S1114

WARNING Before getting out of the

car, make sure that the switch is in

the central position: ensure that lights

are off with the doors closed in order

to avoid draining the 12V battery. On

some versions, the lights switch on and

off only when the front driver side door

is opened or closed.

CEILING LIGHT TIMING

Ignition

Two different switching-on modes are

provided:

when the doors are unlocked, a timer

will be activated for about 27 seconds;

move the ignition device to STOP

to activated a timed sequence of

approximately 27 seconds.

Switching off

Three modes are provided for

switching off:

when all the doors are locked, a 10-

second timer is activated. This timing

will stop when the ignition device is

turned to the ENGINE position;

locking of the doors:

the interior lights are turned off after

15 minutes to preserve the 12V battery,

even if the switch fig. 42 is in position

(C).

BOOT COURTESY LIGHT

(where provided)
The lamp comes on automatically when

the boot is opened and goes out when

it is closed.

42

WINDOW WASHING

26) 27)

The right stalk controls windscreen and

rear window wiper/washer operation.

WINDSCREEN WIPERS

WITH AUTOMATIC

WIPING

8) 9)

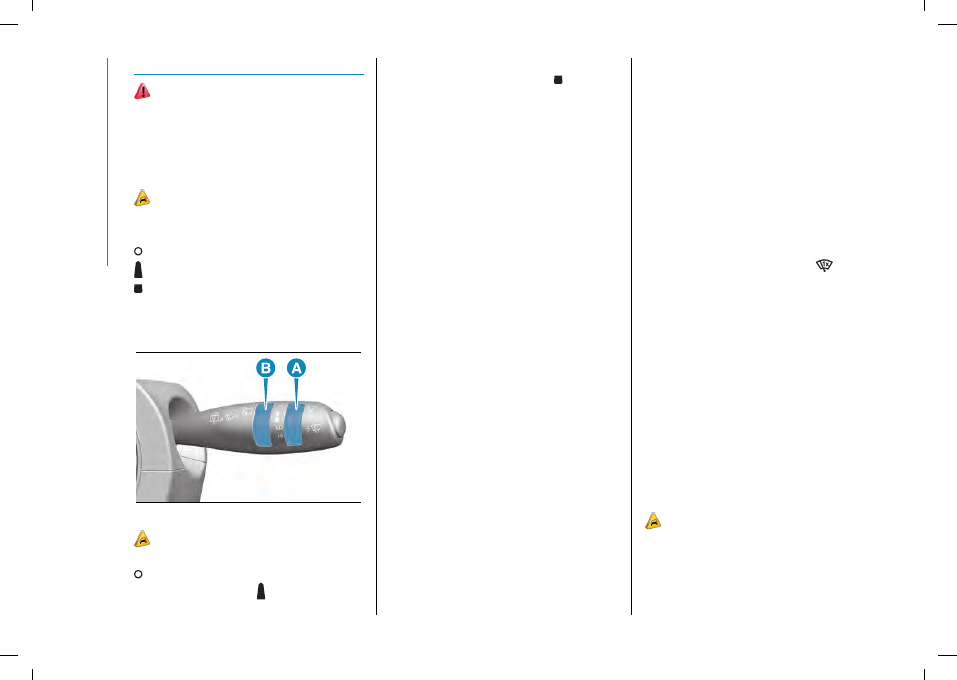

The ring (A) fig. 43 can be set to the

following positions:

Windscreen wiper off
Automatic wiping - slow flick
Automatic wiping - fast flick

(according to the car speed)

LO

Constant slow flick

HI

Constant fast flick

43

F0S1237

10)

With the ring nut (A) fig. 43 in position

, the windscreen wiper is not

activated. In position , the pause time

between the strokes of the windscreen

wiper is 10 seconds, independently

of the car speed. In position , the

pause time between two strokes is set

according to the car speed: when the

speed increases, the time between two

strokes decreases. In position

LO

or

HI

, the windscreen wiper moves

continuously, i.e. without a pause

between two strokes.
When the car is stationary, if the

windscreen wiper is active in the

HI

position, it automatically switches to

LO

continuous slow flick operation.

Continuous fast flick can be reactivated

by moving the ring to a position other

than

HI

and then back into

HI

, or by

moving the car.

“Smart washing” function

Pull the stalk towards the steering

wheel (unstable position) to operate the

windscreen washer.
Keep the lever pulled to activate

both the windscreen washer jet

and the windscreen wiper with a

single movement; the latter turns on

automatically if you keep the lever

pulled for more than half a second. The

operation of the windscreen wiper

terminates three flicks after the stalk is

released; a final cleaning stroke several

seconds later completes the wiping

operation.

With the ring nut turned to the

LO

or

HI

position, the smart washing function is

not carried out.

WARNING If the stalk is activated for

less than half a second, only the screen

washer jet is activated. Do not prolong

the activation of the "Smart Washing"

function for more than 30 seconds.

MIST function

Move the stalk upwards (unstable

position) to activate the MIST

function: operation is limited to the

time for which the stalk is held in this

position. When released, the stalk will

return to its default position and the

windscreen wiper automatically stop.
NOTE This function does not activate

the windscreen washer; windscreen

washer fluid will not therefore be

sprayed onto the windscreen. To spray

windscreen washer fluid onto the

windscreen, the washing function must

be used.

RAIN SENSOR

(where provided)

10) 11)

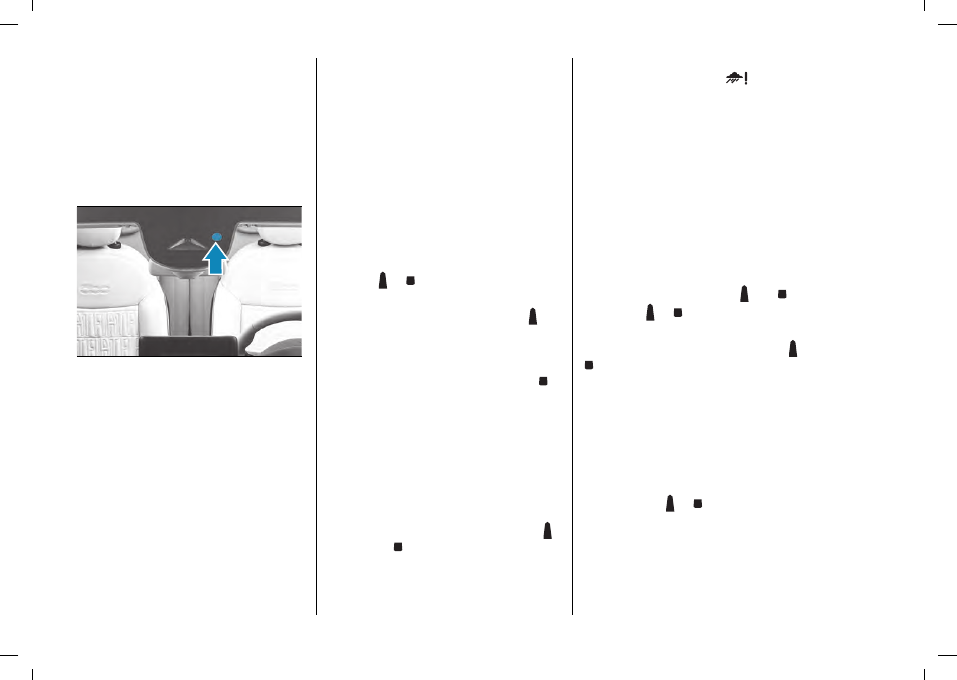

This is located behind the interior

rear-view mirror fig. 44, in contact with

the windscreen and can measure the

amount of rain and, consequently,

manage the automatic wiping mode of

43

the windscreen in accordance with the

amount of water on the screen.
The rain sensor will be activated when

the ignition device is ENGINE. If no rain

is detected, the wiper will not carry

out any strokes. If it is raining, the

windscreen wiper moves according to

the amount of rain measured by the

sensor.

44

F0S1287

The device is able to recognise,

and automatically adjust itself in the

presence of the following conditions:

presence of dirt on the surface (e.g.

salt, dirt, etc.);

presence of streaks of water caused

by the worn windscreen wiper blades;

difference between day and night.

The rain sensor will be deactivated only

when the ignition device is turned to

STOP.

WARNING Keep the glass in the sensor

area clean.

AUTOMATIC WIPING

Automatic wiping can be selected

by selecting the rain sensor from the

display menu (see "Display screens"

in the "Display" paragraph in the

"Knowing the instrument panel"

section) or on the

Uconnect™

system

(see "Settings" in the "Vehicle mode"

paragraph in the "Multimedia" section)

and turning the ring (A) fig. 43 in
position or .
These will be used to set the sensibility
level of the rain sensor: in position ,

the sensor has a lower sensitivity and

the windscreens will activate when

there is a significant amount of water

on the windscreen, while in position ,

the windscreen wipers will be activated

by a minimum amount or measured

rain.
The activation of the automatic wiping

will be notified to the driver by a single

stroke.
The same stroke will be visible every

time the sensor sensitivity is increased,
by rotating the ring nut from position

to position .
The "Smart Washing" function activates

the normal washing cycle, after which

the automatic wiping function is

restored. The failure of the sensor is

indicated by the symbol

lighting up

on the display.
If the rain sensor malfunctions, the

wiper mode can be modified according

to the requirements. The malfunction

signal remain active during the

operation time of the sensor or until the

device is reset.
When the car is stationary, if the

windscreen wiper is moving at

maximum speed, it automatically

moves to a reduced speed.

HI

mode

can be reactivated by moving the ring
to a different position from and
then back or by moving the car.
To deactivate automatic wiping, turn
the ring (B) to a position other than or

. This deactivation prevents unwanted

activation of the wipers when the car is

started (i.e. when the windscreen glass

is being washed by hand or the wipers

are stuck to the screen by ice).

Inhibition

Moving the ignition device switch to

the STOP position, leaving the ring nut
(A) in position or , when the car is

next started (ignition device switch to

the ENGINE position), no wiping cycle

occurs for system protection reasons.
This temporary inhibition prevents

unwanted activation of the wipers

when the car is started (i.e. when the

44

windscreen glass is being washed by

hand or the wipers are stuck to the

screen by ice).
It is possible to reactivate the automatic

wiping mode in three ways:

by turning the ring to the position

and then returning it to the or

position;

by moving the stalk upwards to the

MIST

position;

upon exceeding the 5 km/h speed

and the sensor detects rain.

REAR WINDOW WIPER /

WASHER

This operates only with the ignition

device at ENGINE.
The ring (B) fig. 43 can be set to the

following positions:

Wiper off
Intermittent wiping
Continuous wiping

Rear Window Wiper

Turn the ring to (B) fig. 43 to operate

the rear window wiper:

continuous: when the ring is in

position ;

intermittent: when the ring is in

position and the windscreen wiper

wiper is stopped;

synchronous: when the ring is in

position and the windscreen wiper is

moving or set to AUTO. In this mode,

the rear window wiper makes one

stroke for each two strokes of the

windscreen wiper;
With the ring in position , the wiper

active and reverse gear engaged, the

wiper is activated in synchronous

mode.
With the ring in position , the rear

window wiper is stopped.
NOTE If automatic wiping mode is

active and the sensor does not detect

water, the rear window wiper will stays

still when the ring is turned to position

.

Push the stalk towards the dashboard

(rocking position) to activate the rear

window washer jet. Keep pushing

the lever to automatically activate

both the rear window washer jet and

the rear window wiper with a single

movement. Releasing the stalk will

activate three strokes, as described for

the windscreen wiper.

26)

If the window needs to be cleaned,

make sure the device is turned off or the

ignition device is in the STOP position.

27)

Driving with worn windscreen/rear

window wiper blades is a serious risk,

because visibility is reduced in bad

weather.

8)

Never use the screen wiper to remove

layers of snow or ice from the windscreen

glass. In such conditions, the wiper

may be subjected to excessive stress

and the motor cut-out switch, which

prevents operation for a few seconds, may

intervene. If operation is not restored,

contact a Fiat Dealership.

9)

Do not operate the windscreen wiper

with the blades lifted from the windscreen.

10)

Do not activate the rain sensor when

washing the car in an automatic car wash.

11)

Make sure the device is switched off if

there is ice on the windscreen glass.

PROGRAMMING THE

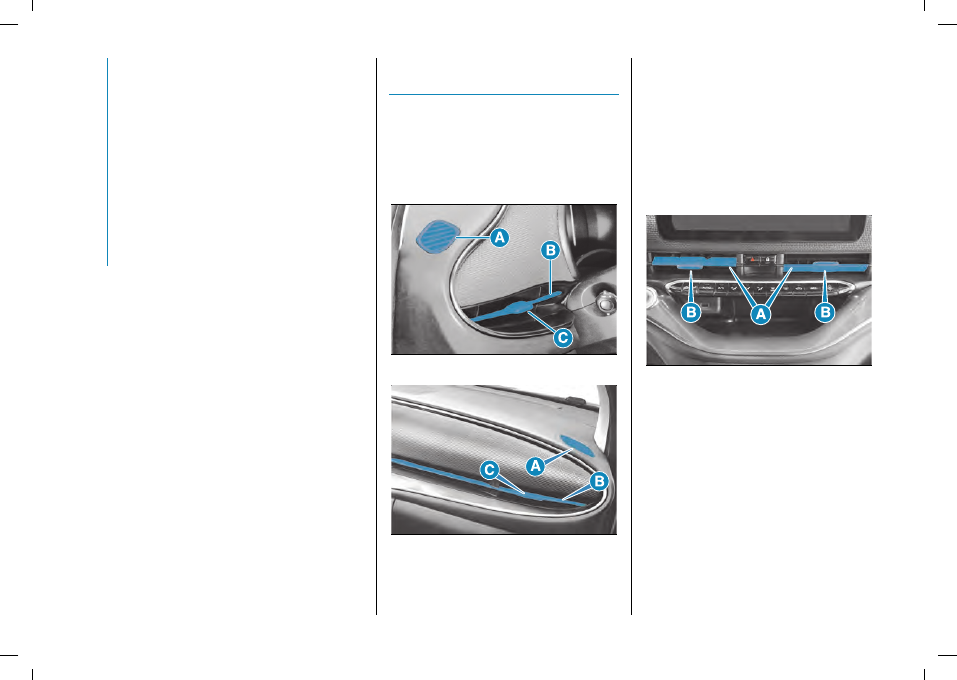

CLIMATE CONTROL

SYSTEM

(where provided)

The system provides two types

of remote climate control system

programming:

timely start of the climate control

system: this can be activated through

the dedicated smartphone app (where

provided). Refer to the "Connected

Services - Uconnect Services" chapter

in the "Multimedia" section.

Programming the climate control

system with start time: This can be

activated either through the dedicated

smartphone app (where provided) or

45

by programming a start time using the

Uconnect™

system (see "ENGINE"

in the"Vehicle mode" paragraph of the

"Multimedia" section).

Failed climate control

system programming

messages

If the on-demand or programmed

climate control system switch-on fails

or ends early, dedicated messages will

be displayed on the instrument panel

display.

How to use the

climate control system

programming functions

Starting the climate control system

Select the programming function on

the dedicated app (where provided.

Refer to the "Multimedia" section).

The passenger compartment climate

control system will remain active for 15

minutes unless the ignition device is

pressed.

This function can be activated twice

after which it is necessary to turn the

ignition device to ENGINE to allow

turning on the climate control system

app (where provided) on-demand

again.

If the ambient temperature is lower

than 4.5

°

C when the function is

started, the electric defrosters (heated

rear window, heated mirrors and

heated windscreen where fitted) are

also activated.

Programming the climate control

system with start time

Select a time to start climate control

system programming using the

Uconnect™

system or the dedicated

app (refer to the "Multimedia" section);

the passenger compartment climate

control system will remain active unless

the ignition device is pressed;
The on-demand starting and

programming of the climate control

system can be successful in the

following conditions:

Doors closed

Bonnet closed

Boot closed

Hazard lights not active

Alarm not active

Adequate 12V battery state of

charge

Ignition device in the STOP position

Transmission in P position

If the start on-demand function has

not been activated twice

If the key is not inside the car

(necessary condition for programming

the climate control system with start

time)

How to start climate control system

programming

Select the programming function on

the dedicated app (where provided.

Refer to the "Multimedia" section) to

start the climate control system on-

demand or select an climate control

system programming start time on the

Uconnect™

system or dedicated app

(refer to the "Multimedia" section).
The doors of the car will lock, the

climate control system programming

will start and the car will go into

ENGINE mode. If the climate control

system is started on-demand, the car

will remain in ENGINE mode for 15

minutes; if the climate control system is

programmed to start at a certain time,

the car will remain in ENGINE mode.

NOTES

In case of motor malfunction/fault,

the climate control system

programming will be disabled.

For safety reasons, both when the

climate control system is started on-

demand or programmed with start

time, the wipers are disabled when the

function is active. For safety reasons,

the windows are disabled when the

climate control system is started on-

demand.

In case of activation of the climate

control system on-demand, the sunroof

and soft top are also disabled.

46

Two 15-minute cycles of climate

control system operation are possible

after which the ignition device must

be turned to the ENGINE position to

perform new start cycles.

How to finish programming the

climate control system without

driving the car

If the climate control system starts

up on time, select the end of charging

function on the dedicated app (where

provided. Refer to the "Multimedia"

section) or wait for the end of the start

cycle (about 15 minutes).

In case of programming the climate

control system with start time, finish

charging through the programming

function on the dedicated app (where

provided. Refer to the "Multimedia"

section).

How to stop climate control system

programming and drive the car

Programming can be interrupted

with time or start the climate control

system on time by moving the ignition

device to the START position. A

dedicated message will appears on the

instrument panel.

CLIMATE CONTROL

SYSTEM

PASSENGER

COMPARTMENT AIR

DIFFUSERS

Side air diffusers

(A) fig. 45 - Fixed side air diffuser (driver

and passenger side).

45

F0S1123

46

F0S1124

(B) - Adjustable side vents:

use device (C) to adjust the diffuser

to the desired position (up / down / left

/ right);

Central air vents

(A) fig. 47 - Adjustable and directable

central vents:

use device (B) to adjust the diffuser

to the desired position (up / down / left

/ right);

47

F0S1125
