REPLACING AN

EXTERIOR BULB

For the type of bulb and relevant power

rating, see the “Changing a bulb”

paragraph.

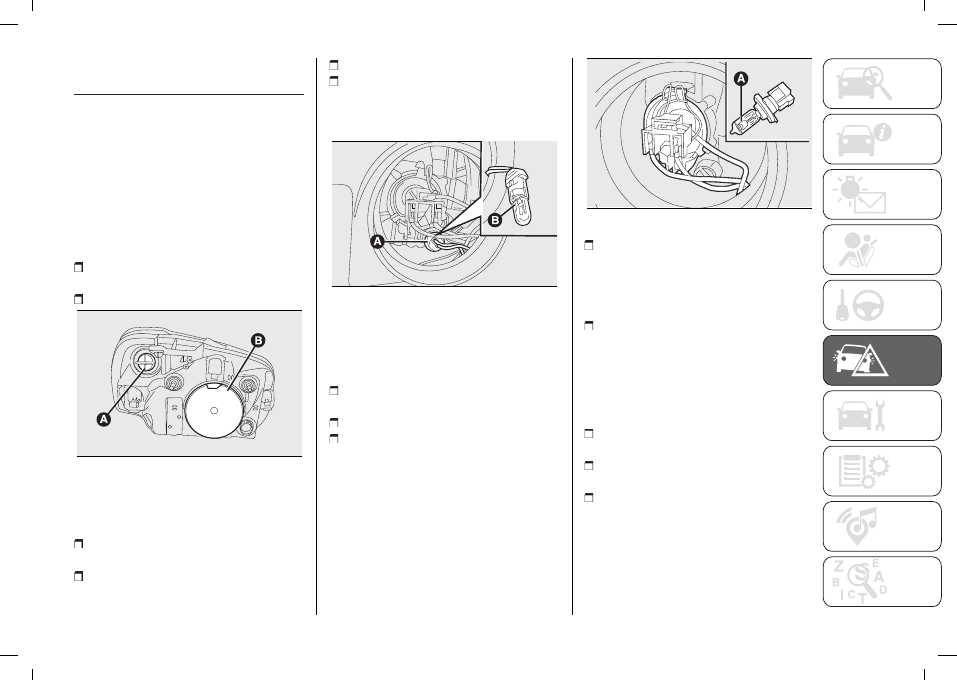

FRONT LIGHT CLUSTERS

The front light clusters fig. 193 contain

sidelight, dipped beam, main beam and

direction indicator bulbs.
The bulbs are arranged inside the light

cluster as follows:

(A) Side lights/tail lights and

main/dipped beam headlights;

(B) Direction indicators.

193

F0T0093

SIDE LIGHTS

To replace the bulb, proceed as

follows:

remove the protective cover (A)

fig. 193;

turn the bulb holder (A) fig. 194

anticlockwise and extract it;

extract the bulb (B) and replace it;

refit the new bulb, put the bulb

holder (A) fig. 194 back into place

and then refit the protective cover (A)

fig. 193 properly.

194

F0T0094

DIPPED BEAM/MAIN

BEAM HEADLIGHTS

To change the bulb (double filament),

proceed as follows:

remove the protective cover (A)

fig. 193;

release the bulb holder clip;

extract the bulb (A) fig. 195 from the

connector (B) and replace it;

195

F0T0095

refit the new bulb by inserting it on

connector (B) and then make the

contour of the metallic part mate with

the grooves obtained on the headlight

parabola;

refit the bulb holder clip and refit the

protective lid (A) fig. 193.

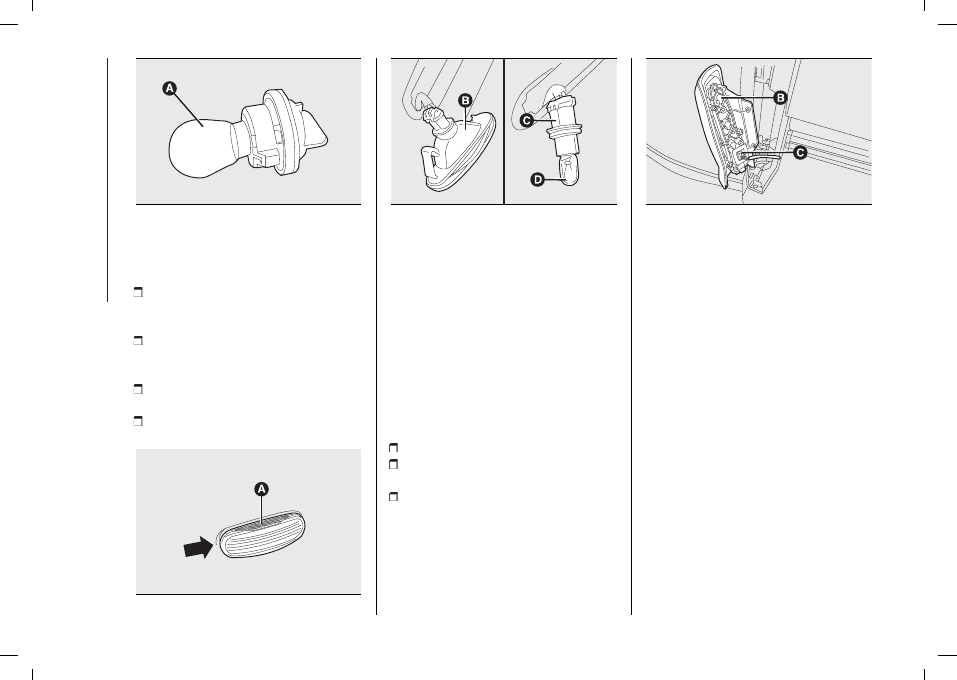

DIRECTION INDICATORS

Front

To replace the bulb, proceed as

follows:

turn the protective lid (B) fig. 193

anticlockwise;

extract the bulb (A) fig. 196 and

replace it;

correctly refit the protective cover (B).

 IN CASE OF EMERGENCY

156

196

F0T0096

Side

To replace the bulb, proceed as

follows:

adjust the lens (A) fig. 197 to

compress in the clip (B) fig. 198, then

pull the cluster outwards;

turn the bulb holder (C)

anticlockwise, extract the press-fit bulb

(D) and replace it;

refit the bulb holder (C) in the lens

and turn it clockwise;

refit the cluster making sure that the

internal clip (B) clicks into position.

197

F0T0097

198

F0T0098

FOG LIGHTS

(for versions/markets, where provided)

WARNING Contact Fiat Dealership to

replace the front fog lights.

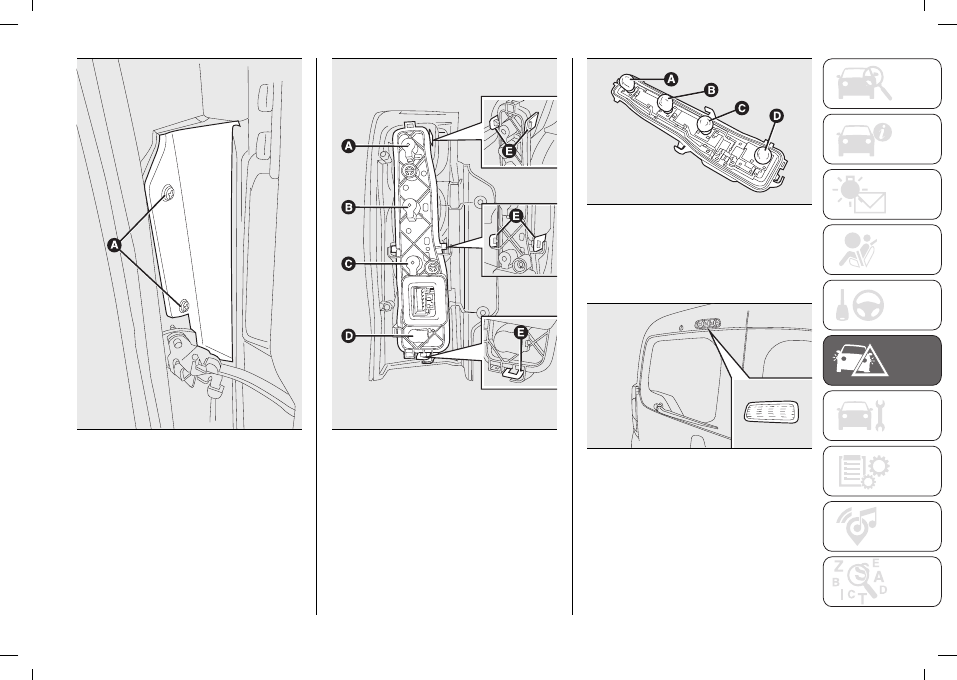

REAR LIGHT CLUSTERS

The rear light clusters contain the bulbs

for the side lights, direction indicators

and reversing/rear fog and brake lights.
To access the light clusters, proceed

as follows:

open the rear swing doors;

loosen the screws (A) fig. 200 as to

access the light cluster (B) fig. 199;

remove the connector (C) fig. 199.

199

F0T0100

157

200

F0T0099

The bulbs are arranged inside the light

cluster fig. 201 and fig. 202 as follows:

A

Brake lights;

B

Direction indicators;

C

Reverse lights;

D

Side/rear fog lights.

Pull the 5 tabs (E) fig. 201 outwards to

access the bulbs.

201

F0T0101

202

F0T0102

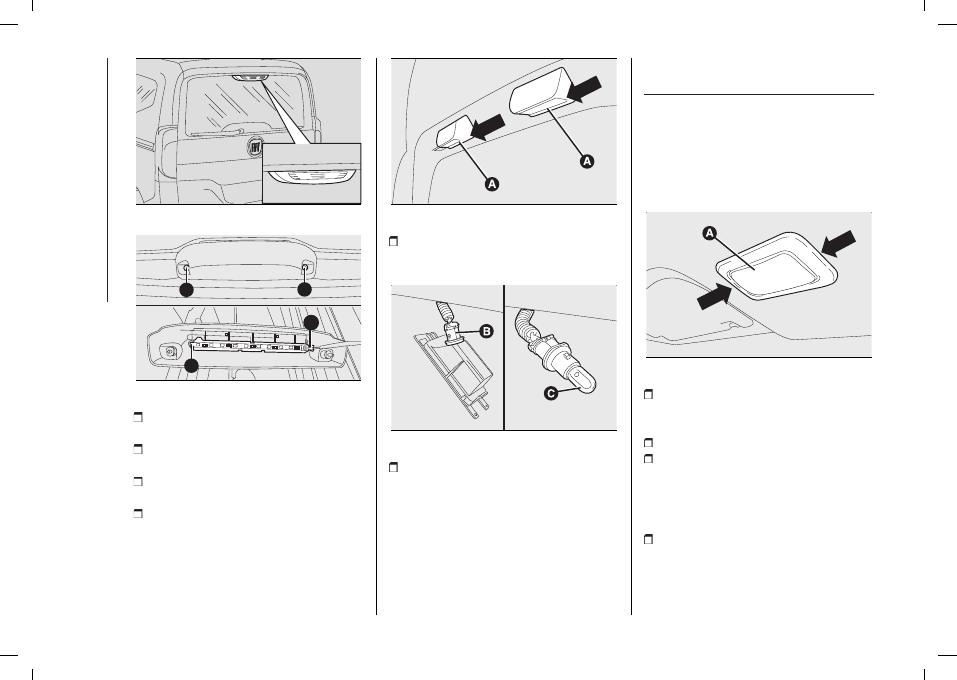

THIRD BRAKE LIGHTS

Fiorino versions with swing door

Contact Fiat Dealership to replace the

third brake lights fig. 203.

203

F0T0103

Qubo versions with tailgate

To replace the bulbs, proceed as

follows fig. 204 - fig. 205:

 IN CASE OF EMERGENCY

158

204

F0T0212

A

C

A

B

205

F0T0443

open the tailgate and loosen the two

retaining screws (A);

disconnect the electrical connector

(B);

release the retainer tab (C) and open

the bulb holder assembly;

extract the snap-fitted bulb and

replace it

NUMBER PLATE LIGHTS

To replace the bulbs (A) fig. 206,

proceed as follows:

206

F0T0104

operate the holding tabs at the points

indicated by the arrows, and remove

the bulb holder;

207

F0T0105

turn the bulb holder (B) fig. 207

anticlockwise, then remove bulb (C).

REPLACING

INTERIOR BULBS

For the type of bulb and relevant power

rating, see “Changing a bulb”.

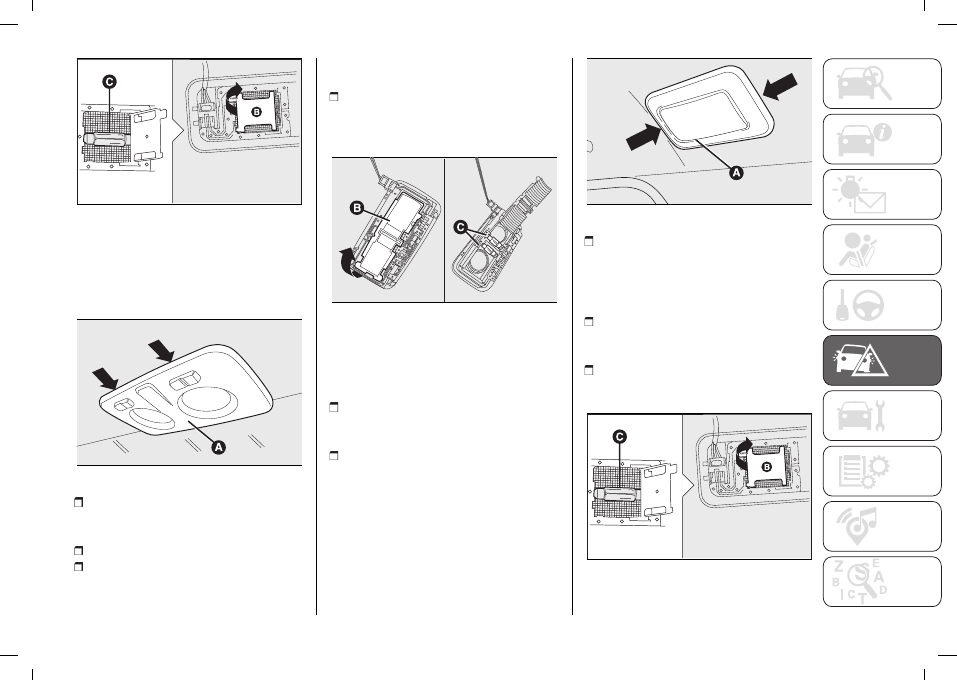

FRONT CEILING LIGHT

Ceiling light with movable lens

To replace the bulbs, proceed as

follows:

208

F0T0106

extract the ceiling light (A) fig. 208 by

operating in the points shown by the

arrows;

open the lid (B) fig. 209 as shown;

remove bulb (C) fig. 209 by releasing

it from the side contacts, then insert

the new bulb and make sure it is

correctly clamped between these

contacts;

close the lid and secure the ceiling

light into its housing, making sure it

locks properly into place.

159

209

F0T0458

Front ceiling light with map reading

lights

(for versions/markets, where provided)
To replace the bulbs, proceed as

follows:

210

F0T0143

operate in the points shown by the

arrow and remove ceiling light (A)

fig. 210;

open protective flap (B) fig. 211;

replace the bulbs (C) by releasing

them from the side contacts and

making sure that the new bulbs

are correctly secured between the

contacts;

re-close the flap (B) fig. 211 and

fasten the ceiling light (A) fig. 210 in its

housing, making sure that it locks into

place.

211

F0T0144

REAR CEILING LIGHT

Fiorino Cargo versions

To replace the bulb, proceed as

follows:

extract the ceiling light (A) fig. 212 by

operating in the points shown by the

arrows;

open the lid (B) fig. 213 as shown;

212

F0T0107

remove bulb (C) fig. 213 by releasing

it from the side contacts, then insert

the new bulb and make sure it is

correctly clamped between these

contacts;

close the cover (B) fig. 213 and

secure the ceiling light into its housing,

making sure it locks properly into place;

close the cover (B) and secure the

ceiling light into its housing, making

sure it locks properly into place.

213

F0T0458

 IN CASE OF EMERGENCY

160

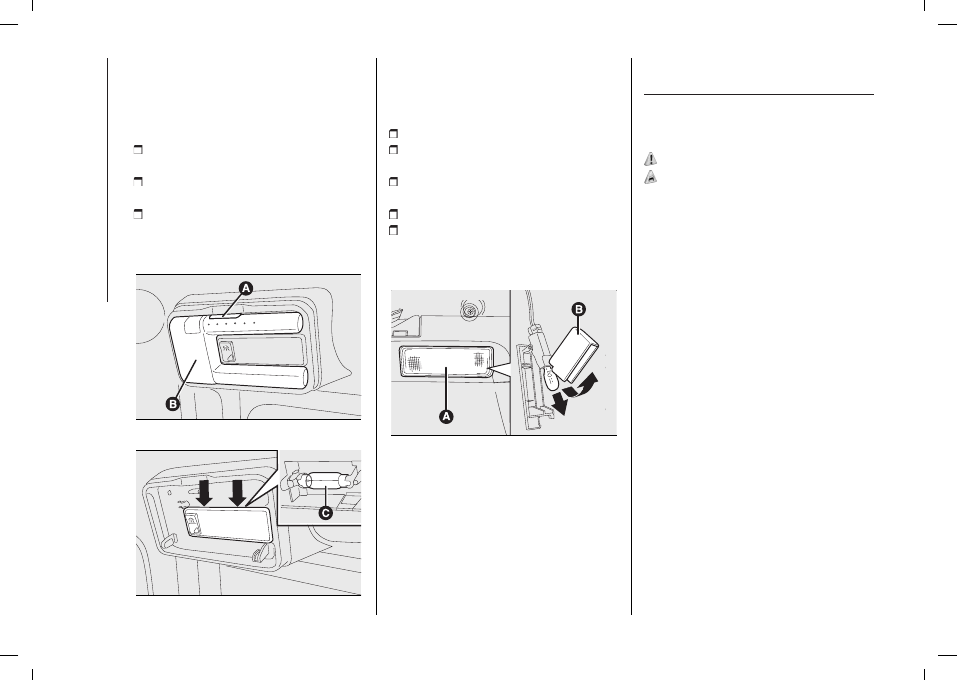

REMOVABLE CEILING

LIGHT

(for versions/markets, where provided)
To replace the bulb, proceed as

follows:

press button (A) fig. 214 and extract

the removable courtesy light (B);

extract the ceiling light by operating

in the points shown by the arrows;

change the bulb (C) fig. 215 releasing

it from the side contacts and making

sure the new bulb is correctly fastened

between the contacts;

AUTO

214

F0T0108

AUTO

215

F0T0109

BOOT COURTESY LIGHT

(for versions/markets, where provided)
To change the bulb, proceed as

follows:

open the tailgate;

remove the light (A) fig. 216 levering

in the point shown by the arrow.

open the protection (B) replace the

snap-fitted bulb;

close the cover (B) on the lens;

refit the ceiling light (A) by inserting it

in its correct position firstly on one side

and then pressing on the other until it

clicks into place.

216

F0T0251

FUSE

REPLACEMENT

GENERAL INFORMATION

For fuse replacement, contact a Fiat

Dealership.

135) 136) 137) 138) 139) 140)

30)

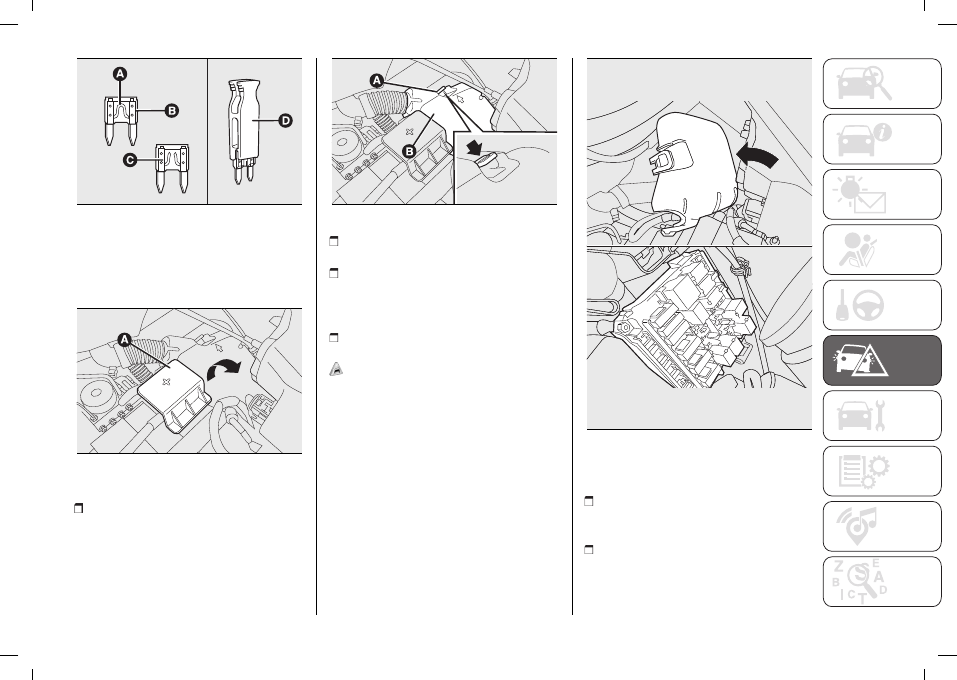

Fuses protect the electrical system:

they intervene (blow) in the event of

a failure or improper action on the

system.
Check the state of the corresponding

fuse when a device does not work: the

filament (A) fig. 217 should be intact.
If it is not, replace the blown fuse with

another with the same ampere rating

(same colour).
(B) intact fuse.
(C) fuse with damaged filament.
To change a fuse, use the tongs (D)

located in the tool box or the Fix&Go

container (for versions/markets where

provided).
Refer to the tables on the following

pages to identify the protective fuse.

WARNING The Natural Power system

components are protected by specific

fuses. Contact a Fiat Dealership for

replacement.

161

217

F0T0015

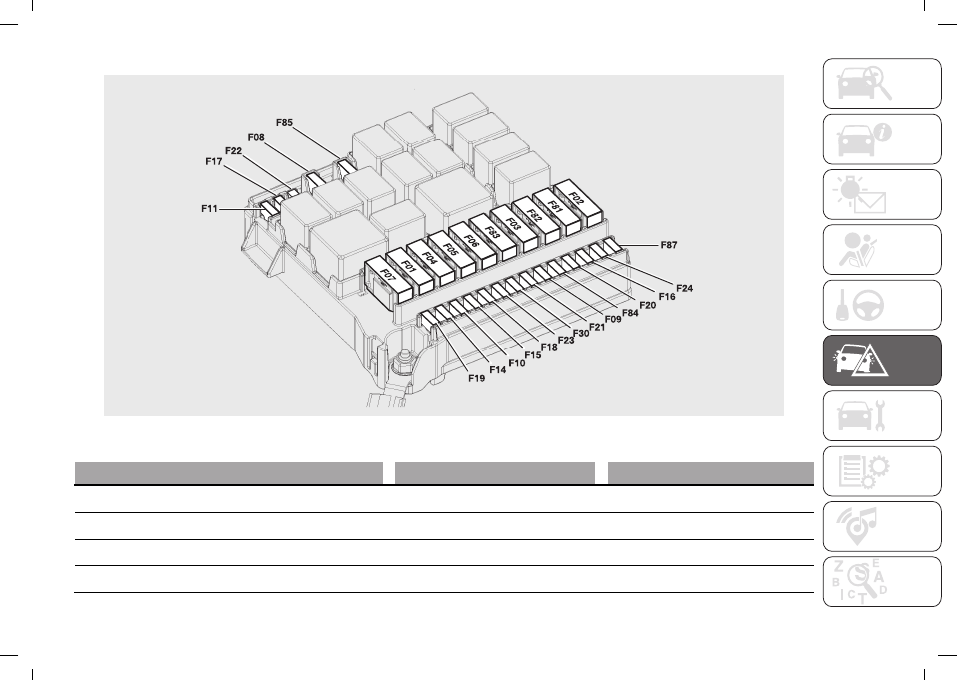

ENGINE BAY FUSE BOX

The fuse box is on the right-hand side

of the engine.

Removing the fuse box lid

218

F0T0171

Proceed as follows:

remove protective cover (A) fig. 218

the positive battery terminal by lifting it

upwards;

219

F0T0172

press the tab (A) fig. 219 and remove

the fuse box protective cover (B);

move the cover towards the

headlight, turning it anticlockwise (as

shown by the arrow) and then remove

it fig. 220;

the fuse box can be accessed in this

manner fig. 222.

31)

220

F0T0173

Refitting the fuse box lid

Proceed as follows to refit the lid:

insert the two tabs (A) fig. 221 in the

respective seats located on the fuse

box;

refasten the tab (B) in the

corresponding seat until it clicks.

 IN CASE OF EMERGENCY

162

221

F0T0174

135)

For fuse replacement, contact a Fiat

Dealership.

136)

If the replaced fuse blows again,

contact a Fiat Dealership.

137)

Never replace a fuse with another

with a higher amp rating; RISK OF FIRE.

138)

If a general fuse (MEGA-FUSE, MIDI-

FUSE, MAXI-FUSE) blows contact a Fiat

Dealership.

139)

Before replacing a fuse, make sure

that the ignition key has been removed

and that all the other services are switched

off and/or disengaged.

140)

Contact Fiat Dealership if a safety

system (airbags, brakes), engine system

(engine, transmission) or steering system

general protection fuse blows.

30)

Never replace a faulty fuse with metal

wires or anything else.

31)

If you need to clean the engine

compartment, take care not to directly hit

the fuse box with the water jet.

163

222

F0T0181

 

PROTECTED DEVICE

FUSE

AMPERE

Spare (trailer kit)

F09

10

Horns

F10

10

Main beam headlights

F14

15

Rear power socket

F15

15

 IN CASE OF EMERGENCY

164

PROTECTED DEVICE

FUSE

AMPERE

Climate control compressor

F19

7.5

Heated rear window, mirror defrosters

F20

30

Fuel pump

F21

15

Fog lights

F08

15

Cigar lighter/Passenger compartment socket/Heated

seats/USB APO

F85

30

IBS battery charge sensor for Start&Stop system (1.3

Multijet Euro 6 with Start&Stop)

F87

5

165

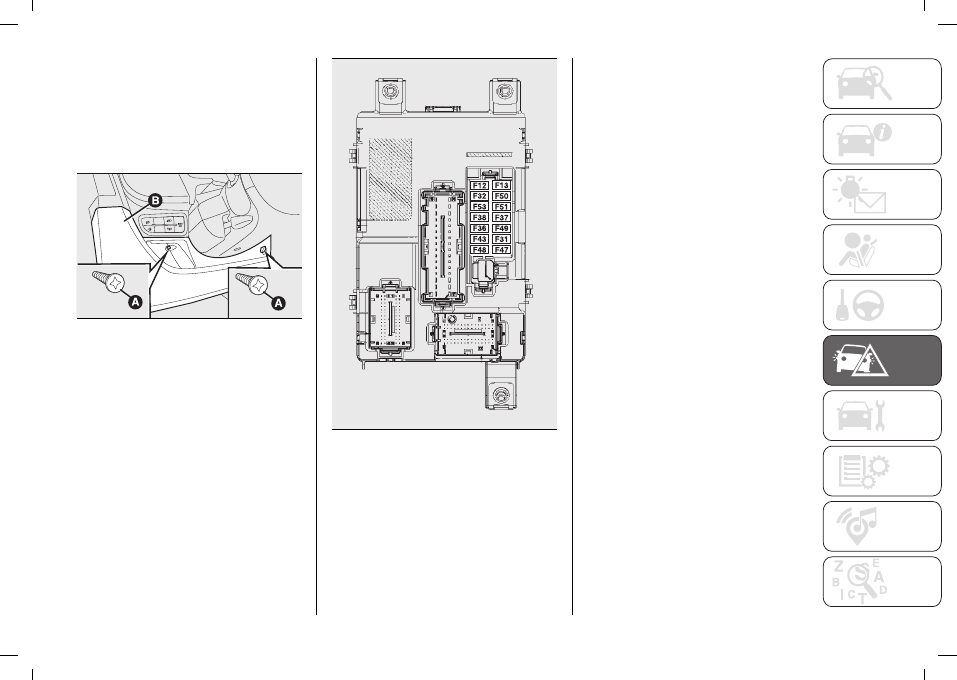

PASSENGER

COMPARTMENT FUSE

BOX

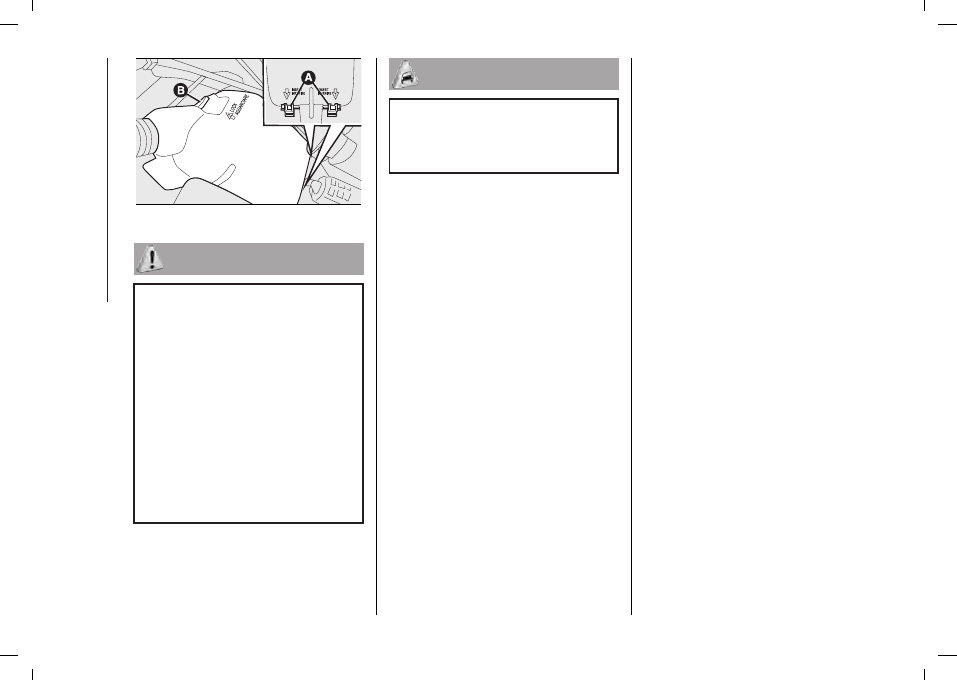

To access to the fuses loosen the two

screws (A) fig. 223 using the metallic

insert of ignition key and then remove

the flap (B).

223

F0T0178

The fuses are positioned in the two

areas shown in fig. 224.

224

F0T0183

 IN CASE OF EMERGENCY

166

 

PROTECTED DEVICE

FUSE

AMPERE

Dipped headlight (passenger side)

F12 (*)

7.5

Dipped headlight (driver side)/Headlight adj.

F13

7.5 / 5 (*)

INT/A SCM relay coils

F31

5

Timed interior lighting

F32 (*)

7.5

Radio node/

Bluetooth®

system control unit /EOBD

system control unit/Volumetric alarm control unit/Alarm

siren control unit

F36

10

Instrument panel node/Stop light control (NO)

F37

5

Door/boot lock actuators (*)

F38

20

Windscreen washer/rear window washer bidirectional

pump

F43

15

Front electric window (driver side) (*)

F47

20

Front electric window (passenger side) (*)

F48

20

Controls lighting/Parking sensors control unit/Electric wing

mirrors control/Volumetric alarm control unit

F49

5

INT Radio node/

Bluetooth®

system control unit /Electric

mirror movement/Clutch switch/Brake lights (NC)

F51

7.5

Instrument panel node

F53

5

Door mirror defrosters

F41

7.5

Free

F45

–

167

PROTECTED DEVICE

FUSE

AMPERE

Free

F46

–

Free

F90

–

Free

F91

–

Free

F92

–

Free

F93

–

Cigar lighter/Passenger compartment power socket

F94

15

Free

F95

–

Cigar lighter/Passenger compartment power socket

F96

15

Front seat heater (driver side)

F97

7.5 (**)/10 (***)

Front seat heater (passenger side)

F98

7.5 (**)/10 (***)

(*) For versions/markets where provided

(**) Left-hand drive versions

(***) Right-hand drive versions

 IN CASE OF EMERGENCY

168

EMERGENCY

STARTING

Go to a Fiat Dealership immediately if
warning light

comes on steady on

the instrument panel.

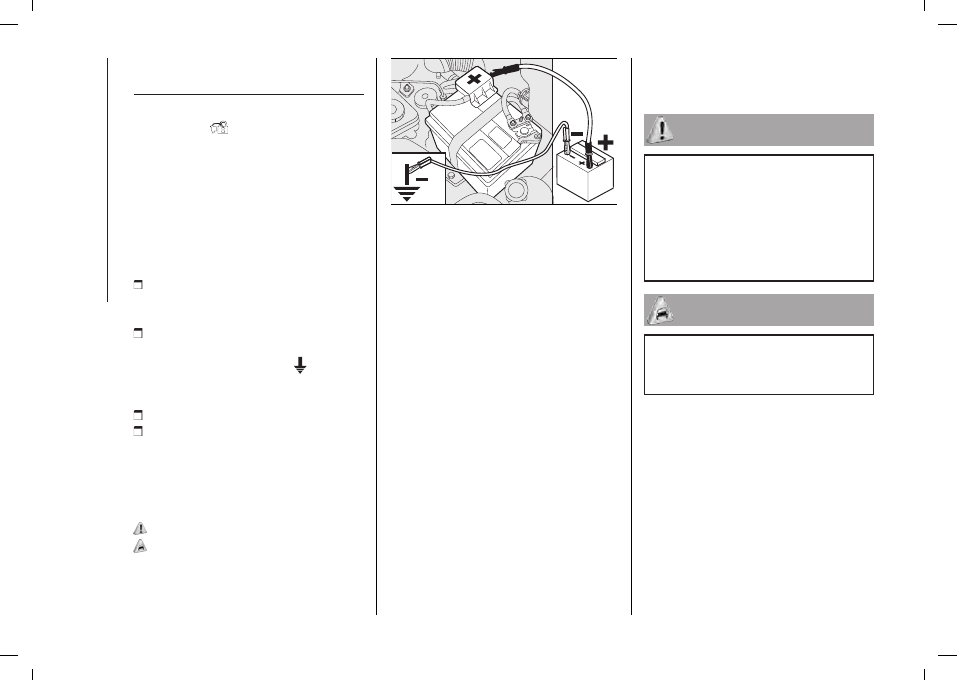

JUMP STARTING

If the battery is flat, it is possible to start

the engine using an auxiliary battery

with the same capacity or a little higher

than the flat one.
Proceed as follows to start the engine

fig. 225:

connect the positive terminals (+

mark near the terminal) of the two

batteries using a suitable lead;

with a second lead, connect the

negative terminal (-) of the auxiliary
battery to an earthing point

on the

engine or the gearbox of the vehicle to

be started;

start the engine;

when the engine has been started,

remove the leads reversing the order

above.
If after a few attempts the engine does

not start, do not persist but contact the

nearest Fiat Dealership.

141)

32)

225

F0T0189

WARNING Do not directly connect

the negative terminals of the two

batteries: sparks could ignite explosive

gas released from the battery. If the

auxiliary battery is installed on another

vehicle, avoid any metal parts on the

latter and the vehicle with the flat

battery from accidentally coming into

contact.

BUMP STARTING

Never bump start the engine by

pushing, towing or driving downhill.

This could cause fuel to flow into the

catalytic converter and damage it

beyond repair.

WARNING Remember that the brake

booster and the power steering

system are not active until the engine

is started, so you will need to apply

much more force to the brake pedal or

steering wheel.

141)

This starting procedure must be

performed by expert personnel because

incorrect actions could cause electrical

discharge of considerable intensity.

Furthermore, battery fluid is poisonous

and corrosive: avoid contact with skin and

eyes. Keep naked flames and lighted

cigarettes away from the battery and do

not cause sparks.

32)

Never use a fast battery charger to

start the engine as this could damage the

electronic systems, particularly the engine

ignition and fuel supply control units.

169

FUEL CUT-OFF

SYSTEM

142)

This intervenes in the case of an impact

causing:

the interruption of the fuel supply with

the engine consequently cutting out;

the automatic unlocking of the doors;

turning on the lights inside the car;

closing of the methane system safety

solenoid valves (for versions/markets,

where provided).

When the system has been triggered,

the message “Fuel cut-off see

handbook” is displayed on some

versions.

WARNING Check carefully for fuel

leaks, for instance in the engine

compartment, under the vehicle or near

the tank area. After a crash, turn the

ignition key to STOP to avoid draining

the battery.

The following procedure should be

carried out to restore the correct

operation of the vehicle:

turn the ignition key to MAR;

activate the right direction indicator;

deactivate the right direction

indicator;

activate the left direction indicator;

deactivate the left direction indicator;

activate the right direction indicator;

deactivate the right direction

indicator;

activate the left direction indicator;

deactivate the left direction indicator;

turn the ignition key to STOP.

142)

If, after an impact, you smell fuel or

notice leaks from the fuel system, do not

reactivate the system to avoid the risk of

fire.

TOWING THE

VEHICLE

The tow ring provided with the vehicle

is located in the tool box behind the left

seat backrest (Fiorino Cargo versions)

or in the luggage compartment (Qubo

and Fiorino Combi versions).

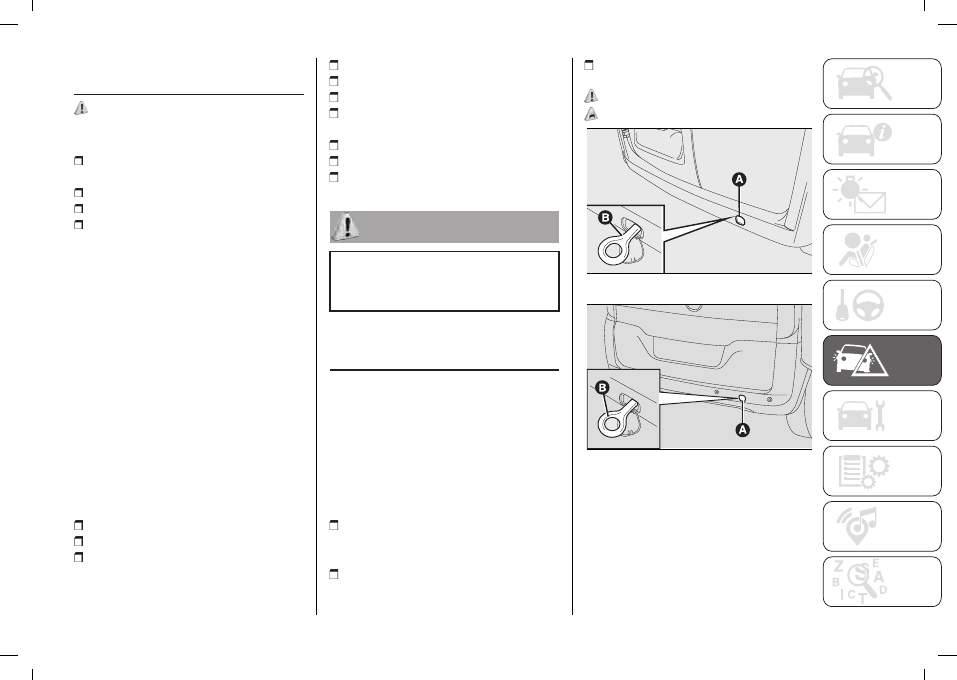

ATTACHING THE TOW

HOOK

Proceed as follows:

release the cap (A) fig. 226 (Fiorino

versions), fig. 227 (Qubo versions),

fig. 228;

take the tow hook (B) fig. 226

fig. 228 from the tool bag;

fully tighten the ring on the threaded

front or rear pin.

143) 144) 145) 146)

33)

226

F0T0085

227

F0T0420

 IN CASE OF EMERGENCY

170

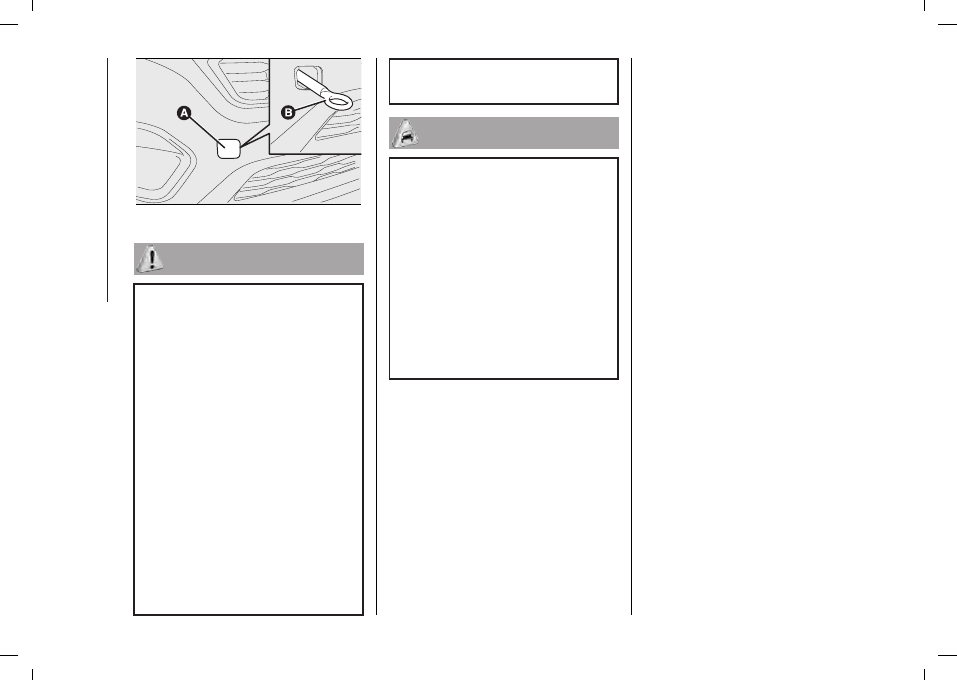

228

F0T0086

143)

Before towing, turn the ignition key

to MAR-ON and then to STOP without

removing it. The steering column will

automatically lock when the key is

removed and the wheels cannot be

steered.

144)

Before tightening the hook clean

the threaded housing thoroughly. Before

towing the vehicle, make sure that the

tow ring is fully tightened in its appropriate

housing.

145)

Do not start the engine whilst the

vehicle is being towed.

146)

When towing, remember that greater

effort is required on the brake pedal in

order to brake, since the brake servo is

not providing assistance. Do not use

flexible cables when towing and avoid jerky

movements. During towing operations,

make sure that the fastened joint does

not damage adjoining components. When

towing the vehicle, it is necessary to obey

specific road regulations which relate both

to the towing device as well as to the

behaviour to adopt on the road. Do not

start the engine whilst the vehicle is being

towed.

33)

The front and rear tow hooks should

be used only for emergencies on the

road. You are allowed to tow the vehicle

for short distances using an appropriate

device in accordance with the highway

code (a rigid bar), to move the vehicle

on the road in readiness for towing or

transport via a breakdown vehicle. Tow

hooks MUST NOT be used to tow vehicles

off the road or where there are obstacles

and/or for towing operations using cables

or other non-rigid devices. In compliance

with the above conditions, towing must

take place with the two vehicles (one

towing, the other towed) aligned as much

as possible along the same centre line.
