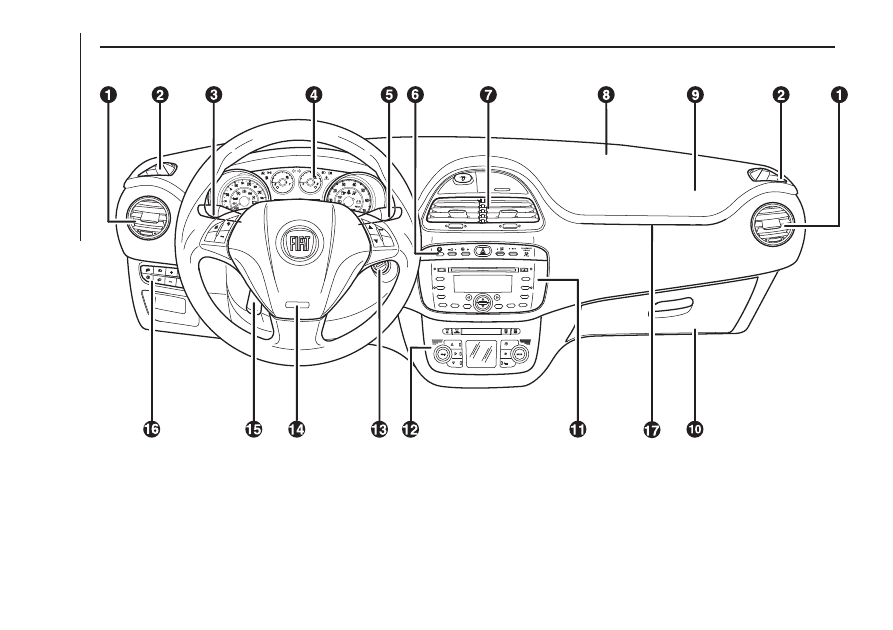

INSTRUMENT PANEL

The presence and position of controls, instruments and gauges may vary depending on the versions.

1. Adjustable side air vents / 2. Fixed side air vents / 3. Left steering column stalk: external lights / 4. Instrument panel / 5.

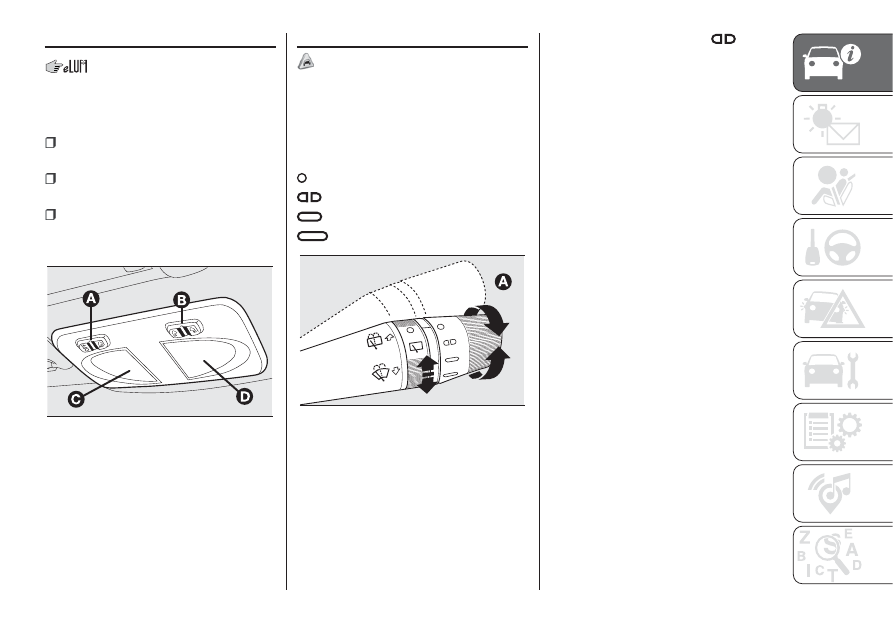

Right-hand lever: front and rear windscreen wiper controls, trip computer / 6. Controls on dashboard / 7. Adjustable central air
vents / 8. Fixed upper air vent / 9. Passenger side front airbag / 10. Glove compartment / 11. Radio (for versions/markets,

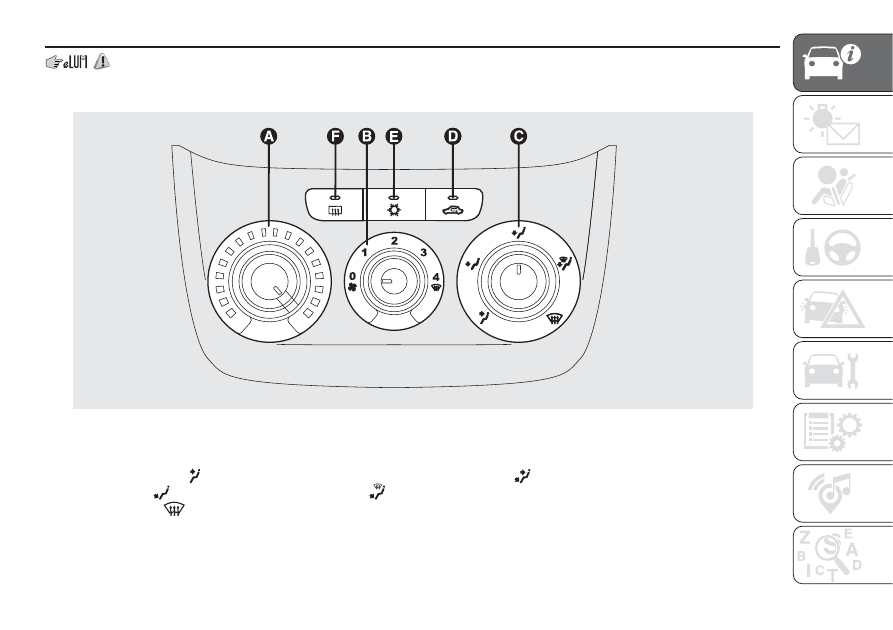

where provided) / 12. HVAC controls / 13. Ignition device / 14. Driver side front airbag / 15. Steering wheel adjustment lever /
16. Control panel: headlight position adjustment/digital display/multifunction display / 17. Light guide

1

F1E0922

8

KNOWING

YOUR

CAR

THE KEYS

1)

1)

1)

KEY WITHOUT REMOTE
CONTROL

The metal insert of the key activates the
ignition device, the door locks,
opening/closing of the fuel tank cap (for
versions/markets, where provided).

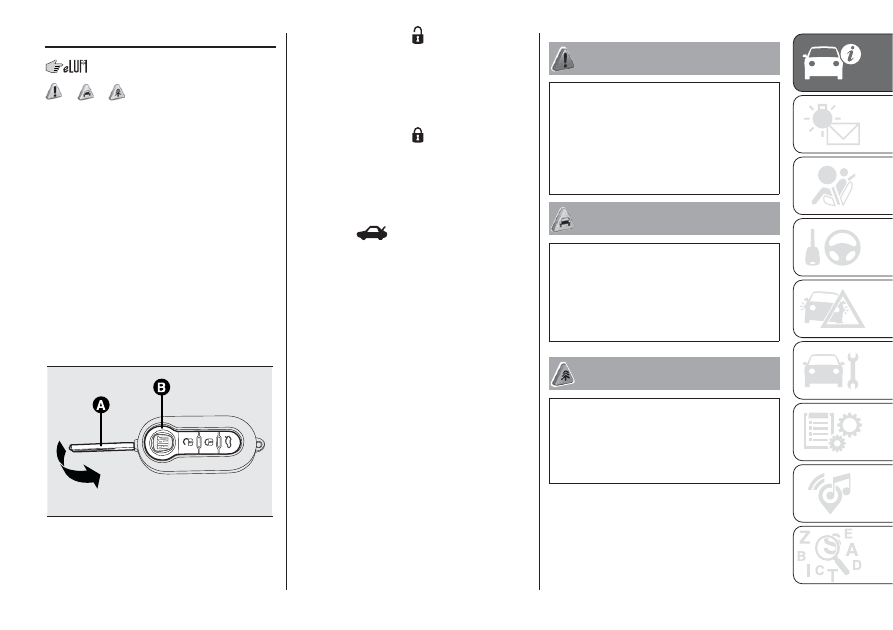

KEY WITH REMOTE
CONTROL

Metal insert A fig. 2 activates the
ignition device, the door locks and the
fuel tank cap locking/unlocking (for
versions/markets, where provided).
Press button B fig. 2 to open/close the
metal insert.

Briefly press button

: unlocking of

doors and of luggage compartment,
timed switching on of internal roof light
and double flashing of direction
indicators (for versions/markets, where
provided).
Briefly press button

: locking of doors

and of luggage compartment,
switching on of the LED of the
dedicated button on the dashboard,
single flashing of direction indicators (for
versions/markets, where provided);
Press the

button: remote

unlocking of the luggage compartment
lock and double flashing of the direction
indicators.

REQUEST FOR
ADDITIONAL KEYS

Should a new key (mechanical or with
remote control) be necessary, go to
a Fiat Dealership, taking an ID
document and the vehicle ownership
documents. The system can recognise
up to 8 keys with incorporated remote
control.

WARNING

1) Press button B only with the key away
from your body, especially your eyes and
from objects which could get damaged
(e.g. your clothes). Do not leave the key
unattended, to prevent people, especially
children, from inadvertently pressing the
button.

WARNING

1) The electronic components inside the
key may be damaged if the key is
subjected to strong shocks. In order to
ensure complete efficiency of the
electronic devices inside the key, it should
never be exposed to direct sunlight.

WARNING

1) Used batteries should be disposed of,
as specified by law, in the special
containers, otherwise take them to a Fiat
Dealership, which will deal with their
disposal.

2

F1E0004

9

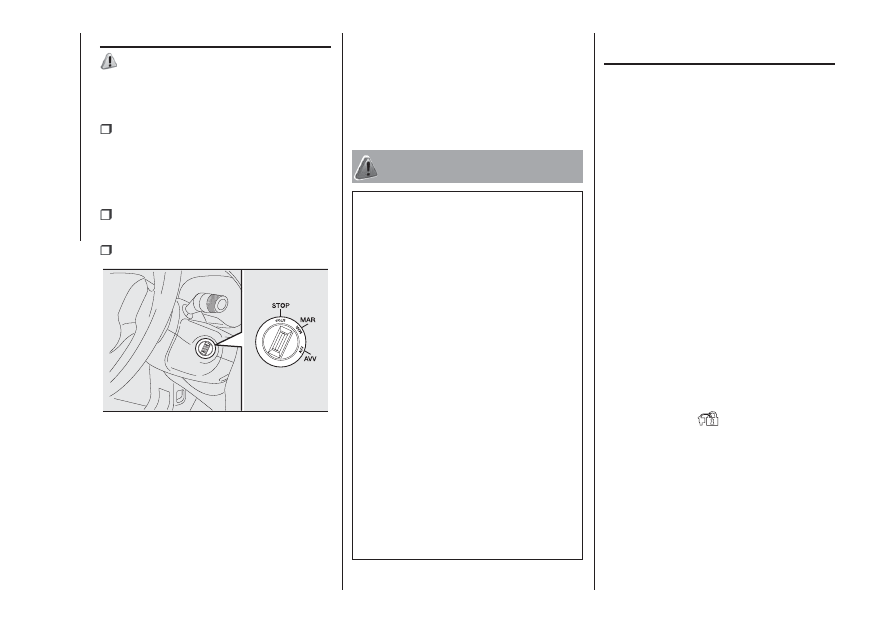

IGNITION DEVICE

2) 3) 4) 5)

The key can be turned to three different
positions fig. 3:

STOP: engine off, key can be

removed, steering column locked.
Some electrical devices (e.g. audio
system, central door locking system,
etc.) can operate;

MAR: driving position. All electrical

devices are enabled;

AVV: engine starting.

The ignition device is fitted with a safety
system that requires the ignition key
to be turned back to STOP if the engine
does not start, before the starting
operation can be repeated.

STEERING LOCK

Engagement: when at STOP, remove
the key and turn the steering wheel until
it locks.
Disengagement: move the steering
wheel slightly and turn the key to MAR.

WARNING

2) If the ignition device is tampered with
(e.g.: attempted theft), have it checked
over by a Fiat Dealership as soon as
possible before resuming driving.

3) When getting out of the vehicle, always
remove the key to prevent any occupants
from accidentally activating the controls.
Remember to engage the handbrake.
Engage first gear if the vehicle is parked
uphill or reverse if the vehicle is parked
downhill. Never leave children unattended
in the vehicle.

4) It is absolutely forbidden to carry out any
after-market operation involving steering
system or steering column modifications
(e.g.: installation of anti-theft device).
This could badly affect performance and
safety, invalidate the warranty and also
result in the non-compliance of the vehicle
approval requirements.

5) Never remove the key while the vehicle
is moving. The steering wheel will
automatically lock as soon as it is turned.
This also applies to cases in which the
vehicle is towed.

THE FIAT CODE
SYSTEM

This is an electronic engine locking
system which increases protection
against attempted thefts of the vehicle.
It is automatically activated when the
ignition key is removed.

OPERATION

Each time the vehicle is started by
turning the ignition key to MAR, the Fiat
CODE system control unit sends a
recognition code to the Powertrain
Control Module to deactivate the
immobiliser.
The code is sent only if the Fiat CODE
system control unit has acknowledged
the code received from the key.
Each time the ignition key is turned to
STOP, the Fiat CODE system
deactivates the functions of the
Powertrain Control Module. If, during
starting, the code is not correctly
recognised, the

warning light

switches on in the instrument panel. In
this case, turn the key to STOP and
then to MAR; if it is still locked, try again
with the other keys that come with the
vehicle. Contact a Fiat Dealership if
you still cannot start the engine.

3

F1E0655

10

KNOWING

YOUR

CAR

If the

warning light switches on, this

means that the system is running a
self-diagnosis (for example due to
a voltage drop). Should the fault persist,
contact a Fiat Dealership.

DOORS

LOCKING/UNLOCKING
DOORS FROM THE
INSIDE

Press button A fig. 4 to lock/unlock all
doors. The button has an LED that
indicates whether the doors are locked
or unlocked.
LED on: doors locked / LED off: doors
unlocked.

The doors will be locked only if all the
doors are properly shut. In the absence
of electrical power supply (e.g. blown
fuse, battery disconnected, etc.) it is still
possible to lock the doors manually.

IMPORTANT With central locking on,
pulling the internal handle of one of the
doors will unlock that door. When 20
km/h are exceeded, all the doors will be
automatically locked (if the dedicated
display Setup Menu function has been
activated).

LOCKING/UNLOCKING
DOORS FROM THE
OUTSIDE

Doors locked from outside: with the
doors closed, fit and rotate the metal
insert in the lock of the driver side door
clockwise, or press the

button on

the key with remote control. Locking is
signalled by the LED on button A fig.
4 coming on.
Doors unlocked from outside: fit and
rotate the metal insert in the lock of
the driver side door anticlockwise, or
briefly press the

button on the key

with remote control (for versions/
markets, where provided).

DEAD LOCK

6) 7)

It prevents the opening of the doors
from inside the passenger
compartment, serving as an obstacle to
break-in attempts (e.g. broken
window). We recommend that you
activate the device each time you park
your vehicle.

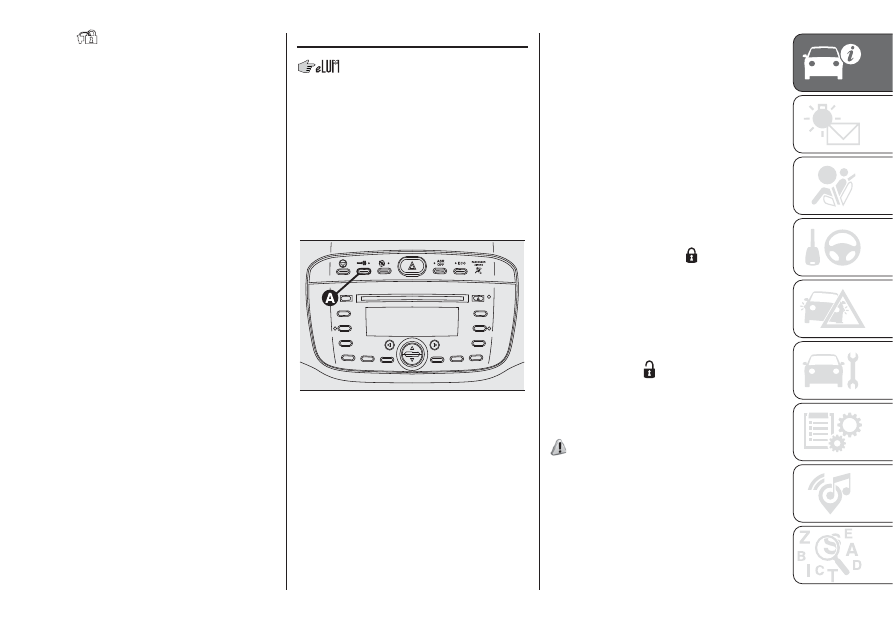

4

F1E0923

11

Activating the device: the device is
automatically activated on all the doors
by quickly and briefly double-pressing
the

button on the key with remote

control.
Deactivating the device: the device is
automatically deactivated by opening
the driver side door with the mechanical
ignition key or unlocking the doors
with the remote control (pressing the

button on the key with remote

control) or by turning the ignition key to
MAR.

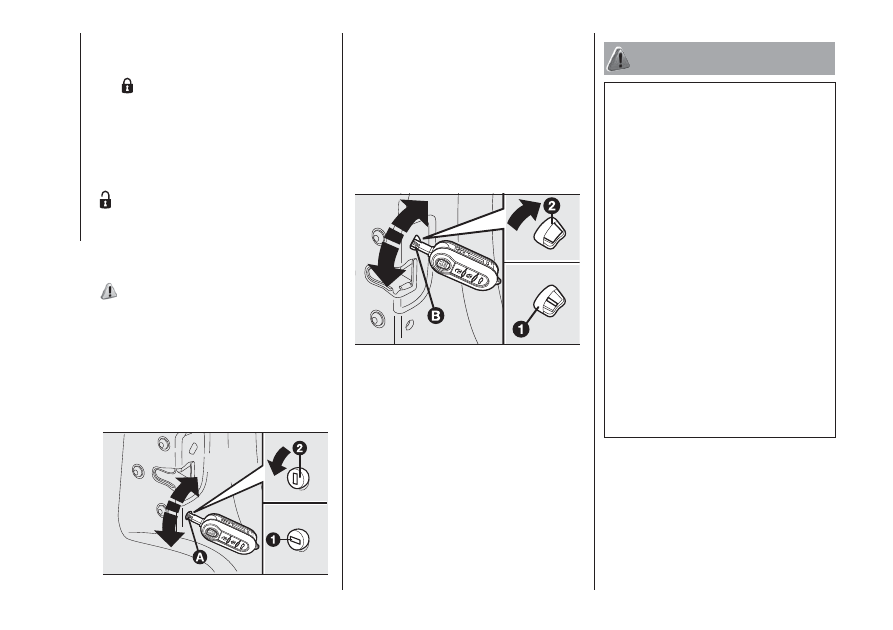

CHILD SAFETY DEVICE
(for versions/markets, where provided)

8) 9)

This system prevents the rear doors
from being opened from the inside. This
device can be engaged only with the
doors open.
Position 1: device on (door locked) /
Position 2: device off (door can be
opened from the inside).

The device remains engaged even if the
doors are electrically unlocked.

REAR DOOR EMERGENCY
LOCKING DEVICE
(for versions/markets, where provided)

The rear doors are fitted with an
emergency device B fig. 6 that allows
the doors to be locked when there is no
current

Activating the device: fit the metal
insert of the key in the housing
indicated in fig. 6 and turn the device
from position 2 to position 1 (fig. 6).
Then close the door. With the device
active, use the internal handles to
reopen the rear doors.

WARNING

6) Once the dead lock device has been
actuated, doors cannot be opened from
the passenger's compartment in any way
whatsoever. For this reason, make sure
there are no persons left inside the vehicle.

7) If the battery of the key with remote
control is down, the dead lock device can
be deactivated only by fitting the metal
insert of the key in both front door revolving
plugs as described previously: in this case
the dead lock device will stay engaged
only on the rear doors.

8) Always use this device when carrying
children. After engaging the device on both
rear doors, check for proper engagement
by trying to open a rear door with the
internal handle.

9) Do not activate the child lock device if
the rear doors emergency lock device
is already activated. If both have
been activated, you need to use the interior
handle to disengage the rear doors
emergency locking system and then open
the door from the outside.

5

F1E0080

6

F1E0081

12

KNOWING

YOUR

CAR

SEATS

FRONT SEATS

10) 11) 12) 13)

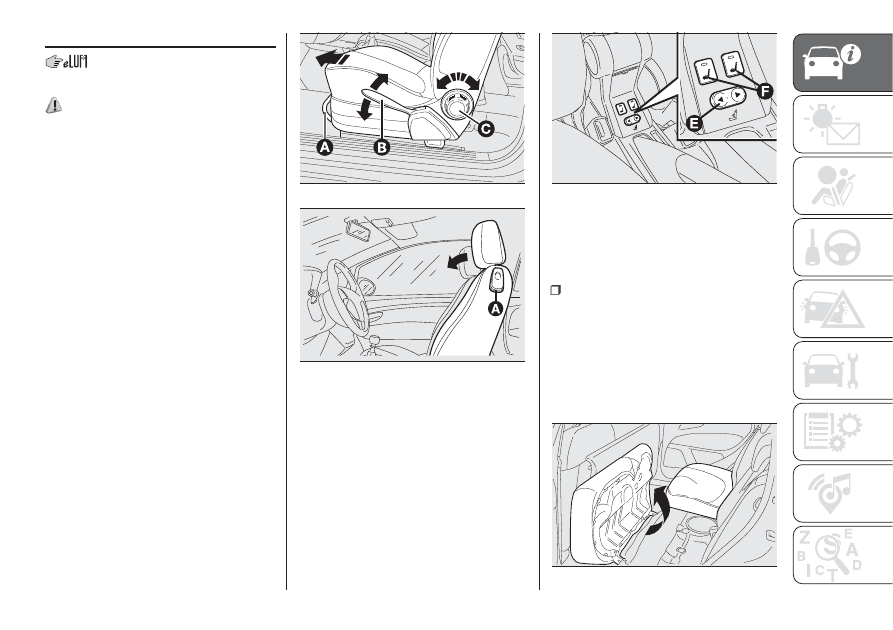

Longitudinal adjustment
Lift lever A fig. 7 and push the seat
forwards or backwards: in the driving
position, you should be able to rest
your arms on the rim of the steering
wheel.

Height adjustment
(for versions/markets, where provided)

Adjust lever B fig. 7 upwards or
downwards to obtain the required
height.

IMPORTANT Carry out the adjustment
whilst seated in the driver's seat.

Backrest angle adjustment

Operate lever C fig. 7 keeping it
engaged until the desired position is
reached.

Backrest tilt
(for versions/markets, where provided)

Pull handle A fig. 8 upwards, fold the
backrest and push it forward, sliding it
to access the rear seats. When the
backrest is brought back again the seat
will return to its original position
(mechanical memory).

Electric lumbar adjustment
(for versions/markets, where provided)

To adjust operate controls E fig. 9.

FRONT SEAT ELECTRIC
HEATING
(for versions/markets, where provided)

With the key in the MAR position, press
the button Ffig. 9 to turn the function
on/off.

REAR SEATS

Partial extension (1/3 or 2/3) /
complete luggage compartment
(for versions/markets, where provided)

remove the rear shelf, completely

lower the rear seat head restraints,
move the seat belts to the side,
checking that the belts are correctly
stretched and not twisted; then fold the
cushions forward, operating in the
direction indicated by the arrow (see fig.
10);

7

F1E0023

8

F1E0024

9

F1E0816

10

F1E0091

13

operate handles A or B fig. 11 to

unlock the desired section of backrest
and guide the backrest on the cushion.
The luggage compartment can be
fully extended by operating both the
handles.

Repositioning the rear seat

Lift the backrests and push them back
until your hear the fastening
mechanisms click, position the seat belt
buckles upwards and align the cushion
to the standard usage position. Then
check that the "red band" at the side of
the backrest folding levers has
disappeared, to make sure that the
backrests have been attached correctly.

WARNING

10) All adjustments must be made with the
car stationary.

11) Once you have released the
adjustment lever, always check that the
seat is locked on the guides by trying
to move it back and forth. Failure to lock
the seat in place could result in the seat
moving suddenly and the driver losing
control of the car.

12) For maximum safety, keep the backrest
upright, lean back into it and make sure
the seat belt fits closely across your chest
and pelvis.

13) The fabric upholstery of the seats has
been designed to withstand long-term
wear deriving from normal use of the car.
Some precautions are however required.
Avoid prolonged and/or excessive rubbing
against clothing accessories such as
metal buckles and Velcro strips which, by
applying a high pressure on the fabric in
a small area, could cause it to break,
thereby damaging the upholstery.

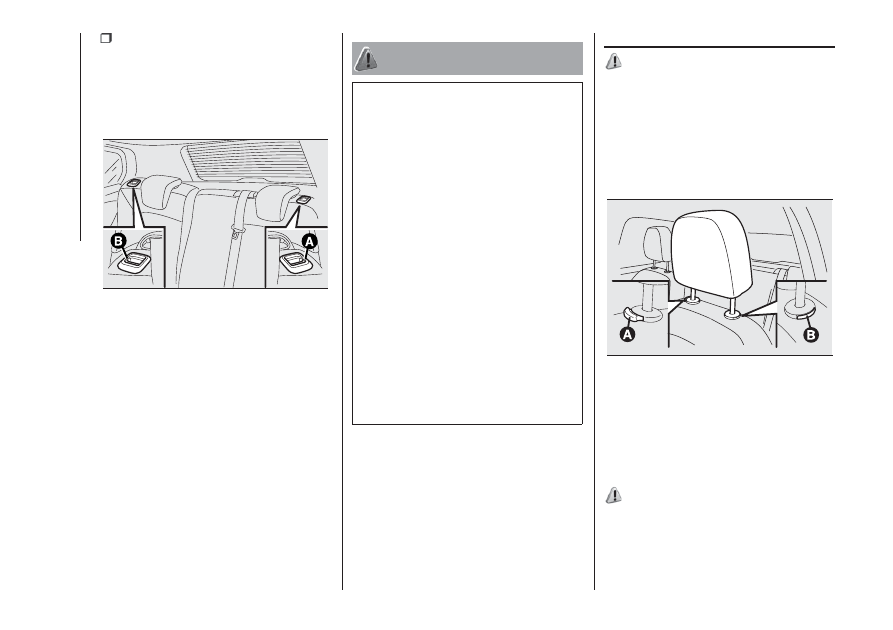

HEAD RESTRAINTS

14) 15)

FRONT

Upwards adjustment: raise the head
restraint until it clicks into place.
Downwards adjustment: press
button A fig. 12 and lower the head
restraint.

Removal: simultaneously press
buttons A and B fig. 12 on the side of
the two supports and slide them
upwards.

REAR
(for versions/markets, where provided)

16)

Upwards adjustment: raise the head
restraint until it clicks into place.
Downwards adjustment: press the
buttons at the sides of the two
supports and lower the head restraint.

11

F1E0092

12

F1E0027

14

KNOWING

YOUR

CAR

Removal: simultaneously press the
buttons at the sides of the two
supports and slide them upwards.

WARNING

14) All adjustments must be made with the
vehicle stationary. Head restraints must
be adjusted so that the head, rather than
the neck, rests on them. Only in this case
can they protect your head correctly.

15) To make the best use of the head
restraint's protective action, adjust the
backrest so that your torso is upright and
keep your head as close as possible to the
head restraint.

WARNING

16) If the rear seats are used, always set
the head restraints in the "completely
raised" position.

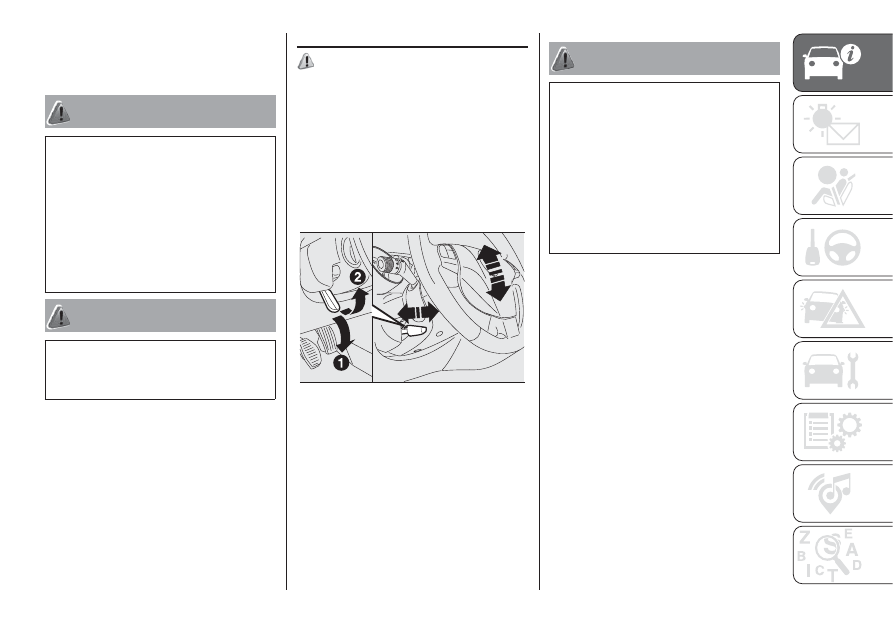

STEERING WHEEL

17) - 18)

ADJUSTMENT

The steering wheel can be adjusted
both in height and axially. To adjust
unlock the lever pushing it downwards
(to position 1, fig. 13) then adjust the
steering wheel to the most suitable
position and lock it there by moving the
lever upwards (position 2, fig. 13).

WARNING

17) Adjustments must be made only with
the vehicle stationary and engine off.

18) It is absolutely forbidden to carry out
any after-market operation involving
steering system or steering column
modifications (e.g. installation of anti-theft
device) that could adversely affect
performance and safety, invalidate the
warranty and also result in non-compliance
of the vehicle with type-approval
requirements.

13

F1E0652

15

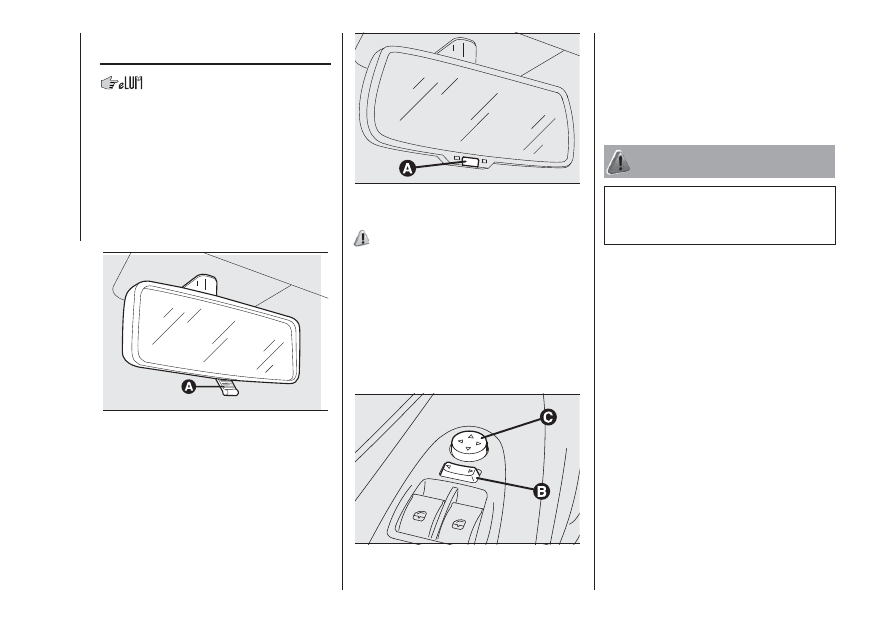

REAR VIEW
MIRRORS

INTERIOR MIRROR

With manual adjustment

The mirror is fitted with a safety device
that causes its release in the event of
a violent impact with the passenger.
Operate lever A fig. 14 to adjust the
mirror into two different positions:
normal or anti-glare.

Electrochromic mirror
(for versions/markets, where provided)

The mirror varies its reflecting power
automatically, preventing the driver from
being dazzled. LED A (fig. 15) coming
on signals that the function has been
activated.

DOOR MIRRORS

19)

Electric adjustment

The mirrors can only be adjusted with
the ignition key at MAR.
Use switch B fig. 16 to select the mirror
(left or right) to be adjusted and move
switch C fig. 16 in the four directions to
do it.

IMPORTANT When the heated rear
window is activated, door mirror
defrosting is activated (for versions/
markets, where provided).
Manual adjustment: if required, fold
the mirrors toward the vehicle interior.

WARNING

19) As the driver's door mirror is curved, it
may slightly alter the perception of
distance.

14

F1E0030

15

F1E0342

16

F1E0032

16

KNOWING

YOUR

CAR

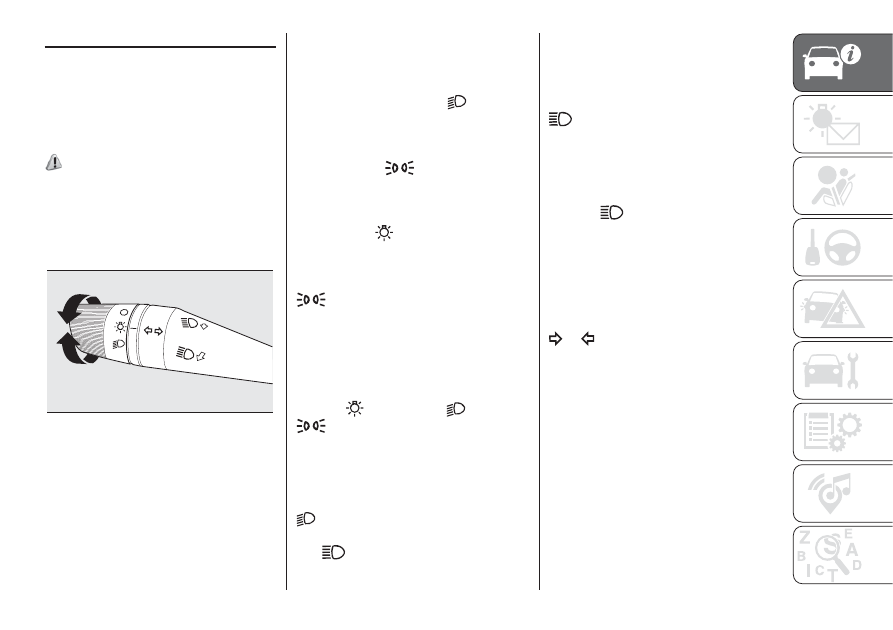

EXTERIOR LIGHTS

The exterior lights can only be switched
on when the ignition key is at MAR.

SIDE LIGHTS/DAYTIME
RUNNING LIGHTS (DRL)
"Daytime Running Lights"
(for versions/markets, where provided)

20) 21)

With the ignition key turned to MAR
and ring nut A fig. 17 turned to position
O the daytime running lights are
automatically activated (the other lights
and interior lighting remain off).

SIDE LIGHTS AND
DIPPED BEAM
HEADLIGHTS

With the ignition key turned to MAR,
turn the ring nut fig. 17 to

. If

dipped headlights are activated, the
daytime running lights switch off and
the side lights and dipped headlights
switch on. The

warning light

switches on in the instrument panel.
When the ignition key is turned to MAR,
turning the twist switch from position
O to position

, the number plate

lights and DRL lights (where provided)
come on unless they are deactivated
through the display menu. The

warning light will come on in the

instrument panel.

PARKING LIGHTS

They switch on with the ignition key in
position STOP or removed, bringing the
ring nut fig. 17 from position O to
position

or to position

. The

warning light switches on in the

instrument panel.

MAIN BEAM HEADLIGHTS

To activate the main beam headlights,
with the ring nut fig. 17 in position

, pull the stalk towards the steering

wheel beyond the end of travel position.
The

warning light switches on in

the instrument panel.

When the stalk is pulled towards the
steering wheel again, beyond the end
of travel position, the main beam
headlights deactivate, the dipped
headlights reactivate and the

warning light switches off.

FLASHING

To do this, pull the stalk towards the
steering wheel (unstable position),
regardless of the position of the ring
nut. The

warning light switches on

in the instrument panel.

DIRECTION INDICATORS

Bring the stalk to the (stable) position
upwards to activate the right direction
indicator or downwards to activate
the left direction indicator. Warning light

or

will blink on the instrument

panel.
The direction indicators are switched off
automatically when the steering wheel
is straightened.
Lane change function: to signal a
lane change, put the left stalk in the
unstable position for less than half
a second. The direction indicator on the
side selected will flash five times and
then switch off automatically.

17

F1E0630

17

"FOLLOW ME HOME"
DEVICE

This allows the space in front of the
vehicle to be lit for a set time.
Activation: with the ignition key at
STOP or removed, pull the stalk
towards the steering wheel within 2
minutes from when the engine is turned
off. Each time the stalk is moved, the
lights stay on for an extra 30 seconds
up to a maximum of 210 seconds; then
the lights are switched off automatically.
Each time the stalk is operated, the

warning light on the instrument

panel switches on and the display also
shows a message and how long the
function will remain active.
The

warning light comes on when

the stalk is first moved and stays on
until the function is automatically
deactivated. Each time the stalk is
activated it increases the time that the
lights remain on.
Deactivation: keep the stalk pulled
towards the steering wheel for more
than two seconds.

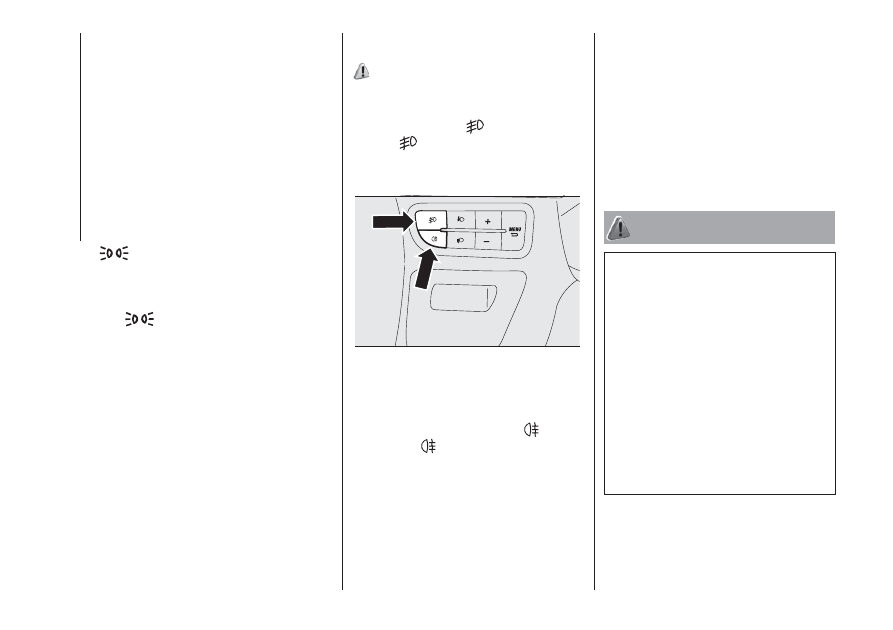

FRONT AND REAR FOG
LIGHTS

22)

Fog lights (for versions/markets, where
provided) switch on with the side lights
on, by pressing the

button fig. 18

and the

warning light comes on

in the instrument panel. Press the
button again to switch the lights off.

The rear fog lights can be turned on
with the dipped beam headlights or
side lights and fog lights (where
provided) on, by pressing the

button

fig. 18. The

warning light switches

on in the instrument panel. The rear fog
light is turned off by pressing the button
again or by turning off the dipped
beam headlights and/or fog lights
(where provided).

"Cornering Lights" function: the fog
lights (for versions/markets, where
provided) integrate lights that,
with dipped beam headlights on and
speed below 40 km/h, switch on with
wide rotation angles of the steering
wheel or if the direction indicator is
turned on. These lights widen the
visibility at nighttime on the relevant
side.

WARNING

20) The daytime running lights are an
alternative to dipped headlights for driving
during the daytime. They are compliant
in countries where is it obligatory to have
lights on during the day and permitted
in those where it is not obligatory.

21) Daytime running lights cannot replace
dipped headlights when driving at night
or through tunnels. The use of daytime
running lights is governed by the highway
code of the country in which you are
driving. Comply with legal requirements.

22) The use of fog lights and rear fog lights
is governed by the highway code of the
country you are driving in: always comply
with legal requirements.

18

F1E0815

18

KNOWING

YOUR

CAR

INTERIOR LIGHTS

FRONT ROOF LIGHT WITH SPOT
LIGHTS
Operation of switch A fig. 19:

switch pressed on the right: lamps C

and D always on;

switch pressed on the left: lamps C

and D always off;

Switch A in the central position:

lights C and D switch on/off when the
front doors are opened/closed.

The lights switch on/off gradually. With
courtesy light off, switch B fig. 19
turns on lamp C when pressed to the
left or lamp D when pressed to the
right.

WINDOW CLEANING

2) 3) 4)

This operates only with the ignition key
turned to MAR.

WINDSCREEN
WIPER/WASHER

Positions of the ring nut fig. 20:

windscreen wiper off.

intermittent operation.

continuous slow operation.

continuous fast operation.

Move the stalk to position A fig. 20 to
limit operation to the time for which the
stalk is held in this position. When
released, the stalk will return to
its default position and the windscreen
wiper will be automatically stopped.

With the ring nut in position

, the

windscreen wiper will automatically
adapt its operating speed to the speed
of the vehicle. With the windscreen
wipers operational, if reverse gear
is engaged, the rear window wiper is
automatically activated.
"Smart washing" function: pull the
stalk towards the steering wheel
(unstable position) to operate the
windscreen washer. Keeping the stalk
pulled for more than half a second, with
just one movement it is possible to
operate the washer jet and the wiper at
the same time. The windscreen wiper
stops working three strokes after the
stalk is released. A further stroke after
approximately 6 seconds completes
the cycle.

19

F1E0049

20

F1E0632

19

REAR WINDOW
WIPER/WASHER

4)

Activation

Turn the ring nut from position O to
position

to operate the rear window

wiper as follows:

in intermittent mode when the

windscreen wiper is not operating;

in synchronous mode (at half the

speed of the windscreen wiper) when
the windscreen wiper is operating;

in continuous mode with reverse

gear engaged and the control active.
With reverse gear engaged and
windscreen wiper on, the rear window
wiper is activated in continuous mode.
Pushing the stalk towards the
dashboard (rocking position) will
activate the rear window washer jet.
Keep the stalk pushed for more than
half a second to activate the rear
window wiper as well. Releasing the
stalk will activate the smart washing
function (as for the windscreen wiper).
Deactivation: release the lever.

WARNING

2) Do not use the windscreen wiper to
remove layers of snow or ice from the
windscreen. In such conditions, the
windscreen wiper may be subjected to
excessive stress and the motor cut-out
switch, which prevents operation for a few
seconds, may intervene. If operation is
not restored (even after restarting the
engine with the key), contact a Fiat
Dealership.

3) Do not operate the windscreen wiper
with the blades lifted from the windscreen.

4) Do not use the rear window wiper to
remove layers of snow or ice. In such
conditions, the wiper may be subjected to
excessive stress and the motor cut-out
switch, which prevents operation for a few
seconds, may intervene. If operation is
not subsequently restored, contact a Fiat
Dealership.

20

KNOWING

YOUR

CAR

CLIMATE CONTROL SYSTEM

23) 24)

.

MANUAL CLIMATE CONTROL SYSTEM

A - Air temperature adjustment knob (mixing hot and cold air): red section = hot air / blue section = cold air;
B - Fan activation/adjustment knob: 0 = fan off / 1-2-3-4 = fan speed;
C - Air distribution knob:

air outlet from the dashboard central and side vents /

air outlet from the footwell vents and the

dashboard vents /

air outlet from the footwell vents /

air outlet from the footwell vents and from the windscreen and front

side window vents /

air outlet from the windscreen vents.

D - Internal air recirculation on/off button
E - Climate control compressor on/off button
F - Rear window and door mirror demisting/defrosting button

21

F1E0039

21

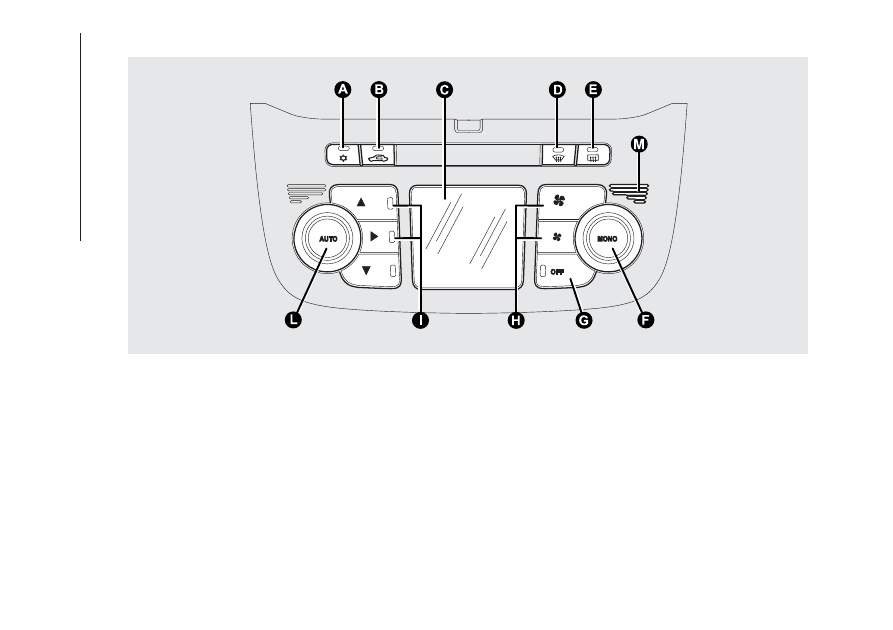

AUTOMATIC DUAL-ZONE CLIMATE CONTROL SYSTEM

A - Climate control compressor on/off button
B - Internal air recirculation on/off button
C - Climate control system display
D - MAX-DEF function on button (rapid defrosting/demisting of front windows)
E - Heated rear window on/off button
F - MONO function on button (alignment of driver side/passenger side temperatures) and passenger side temperature
adjustment knob
G - Climate control system on/off button
H - Fan speed increase/decrease buttons
I - Air distribution selection buttons
L - AUTO function on button (automatic operation) and driver side temperature adjustment knob.
M - Interior air temperature sensor

22

F1E0041

22

KNOWING

YOUR

CAR

ADDITIONAL HEATER
(for versions/markets, where provided)

25)

This ensures faster passenger
compartment warming when it is very
cold.
Switching on the heater: happens
automatically in cold weather
conditions, with the engine on and low
engine coolant temperature.
Switching off the heater: happens
automatically when the required
comfort conditions are reached.

CLIMATE CONTROL
SYSTEM

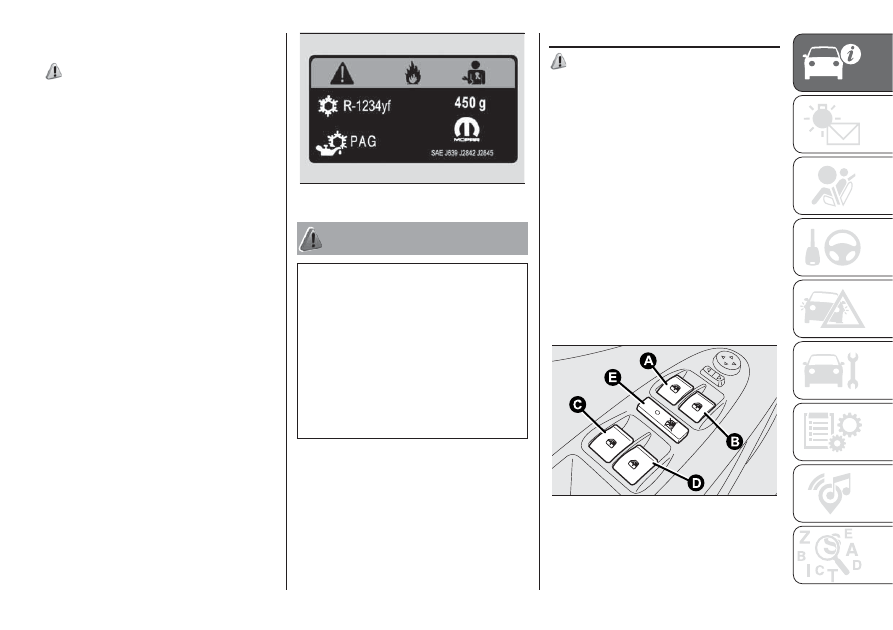

The system uses a coolant that is
compatible with the laws in force in the
countries where the vehicle is sold,
R134a or R1234yf. When charging,
only use the gas indicated on the
dedicated plate in the engine
compartment fig. 23. The use of other
coolants affects the efficiency and
condition of the system. The lubricant
used for the compressor is also strictly
linked to the type of cooling gas:
contact a Fiat Dealership.

WARNING

23) It is advisable not to use the internal air
recirculation function when the outside
temperature is low, because the windows
could mist rapidly.

24) For the climate control system to
operate, at least one of the air distribution
buttons must be selected, the system does
not allow all the buttons to be disabled
simultaneously.

25) The heater will not activate if the
battery voltage is too low.

ELECTRIC WINDOWS

26) 27)

OPERATION

These operate when the ignition key is
turned to MAR and for about 2 minutes
after turning the ignition key to STOP
or removing it. Timing is interrupted
if one of the doors is opened.

DRIVE SIDE FRONT
DOOR CONTROLS

Versions with 4 electric windows
(for versions/markets, where provided)

The buttons are located on the door
panel trim fig. 24. All windows can be
controlled from the driver side door
panel.

23

F1E0813

24

F1E0082

23
