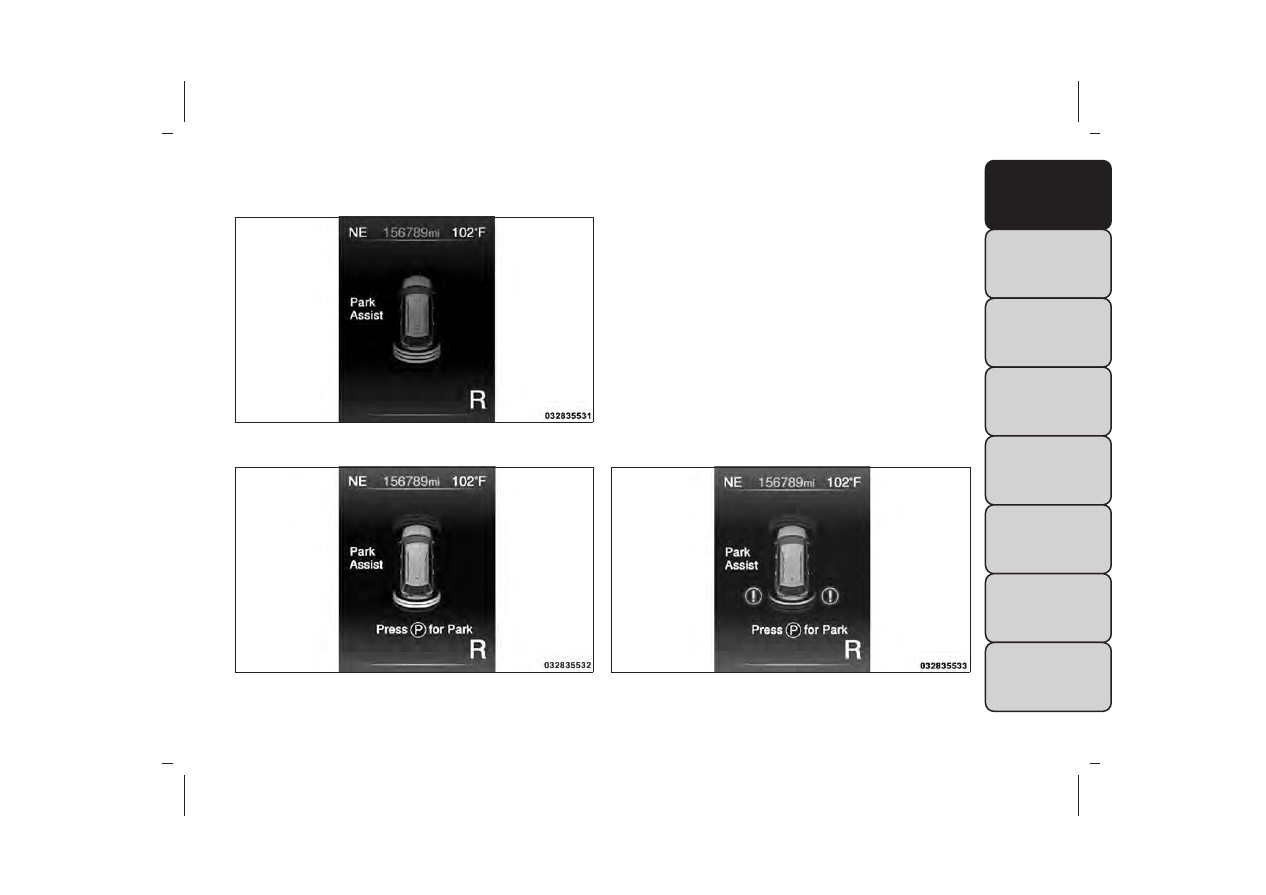

(fig. 115)

Slow Tone

(fig. 116)

Fast Tone

(fig. 117)

Continuous Tone

161

The vehicle is close to the obstacle when the warning
display shows one flashing arc and sounds a continuous
tone. The following chart shows the warning alert
operation when the system is detecting an obstacle:

WARNING ALERTS

Rear Distance

(cm)

Greater than

200 cm

200-100 cm

100-65 cm

65-30 cm

Less than

30 cm

Audible Alert

Chime

None

Single 1/2-

Second Tone

Slow

Fast

Continuous

Arcs

None

3 Solid

(Continuous)

3 Slow

Flashing

2 Slow

Flashing

1 Slow

Flashing

ENABLING AND DISABLING PARK ASSIST

Park Assist can be enabled and disabled using the
Uconnect® System. The available choices are: Off,
Sound

Only,

or

Sound

and

Display.

Refer

to

“Uconnect® Settings” for further information.

When the Park Assist button is pushed to disable the
system, the EVIC will display the “PARK ASSIST SYS-
TEM OFF” message for approximately five seconds.
Refer to “Electronic Vehicle Information Center
(EVIC)” for further information. When the shift lever is
moved to REVERSE and the system is disabled, the
EVIC will display the “PARK ASSIST SYSTEM OFF”
message for as long as the vehicle is in REVERSE.

SERVICE THE REAR PARK ASSIST SYSTEM

During vehicle start up, when the Rear Park Assist
system has detected a fault condition, the Electronic
Vehicle Information Center (EVIC) will actuate a single
chime, once per ignition cycle, and it will display the
“CLEAN PARK ASSIST”, “SERVICE PARK ASSIST” or
“SERVICE PARK ASSIST SYSTEM” message. Refer to
“Electronic Vehicle Information Center (EVIC)” for
further information. When the shift lever is moved to
REVERSE and the system has detected a fault condi-
tion, the EVIC will display the “CLEAN PARK ASSIST”,
“SERVICE PARK ASSIST” or “SERVICE PARK ASSIST
SYSTEM” message for as long as the vehicle is in
REVERSE. Under this condition, Park Assist will not
operate.

162

If “CLEAN PARK ASSIST” appears in the Electronic
Vehicle Information Center (EVIC) make sure the
outer surface and the underside of the rear fascia/
bumper is clean and clear of snow, ice, mud, dirt or
other obstruction and then cycle the ignition. If the
message continues to appear see an authorized dealer.

If “SERVICE PARK ASSIST” or “SERVICE PARK ASSIST
SYSTEM” appears in the EVIC, see your authorized
dealer.

CLEANING THE PARK ASSIST SYSTEM

Clean the sensors with water, car wash soap and a soft
cloth. Do not use rough or hard cloths. Do not scratch
or poke the sensors. Otherwise, you could damage the
sensors.

PARK ASSIST SYSTEM USAGE
PRECAUTIONS

NOTE:

• Ensure that the rear bumper is free of snow, ice,

mud, dirt and debris to keep the Park Assist system
operating properly.

• Jackhammers, large trucks, and other vibrations

could affect the performance of Park Assist.

• When you turn Park Assist off, the EVIC will display

“PARK ASSIST SYSTEM OFF.” Furthermore, once
you turn Park Assist off, it remains off until you turn
it on again, even if you cycle the ignition key.

• When you move the shift lever to the REVERSE

position and Park Assist is turned off, the EVIC will
display the “PARK ASSIST SYSTEM OFF” message
for as long as the vehicle is in REVERSE.

• Clean the Park Assist sensors regularly, taking care

not to scratch or damage them. The sensors must
not be covered with ice, snow, slush, mud, dirt or
debris. Failure to do so can result in the system not
working properly. The Park Assist system might not
detect an obstacle behind the fascia/bumper, or it
could provide a false indication that an obstacle is
behind the fascia/bumper.

• Ensure that the Park Assist system is turned OFF if

objects such as bicycle carriers, trailer hitches, etc.,
are placed within 30 cm from the rear fascia/bumper
while driving the vehicle. Failure to do so can result in
the system misinterpreting a close object as a sensor
problem, causing the “SERVICE PARK ASSIST” mes-
sage to be displayed in the EVIC.

163

• Park Assist is only a parking aid and it is
unable to recognize every obstacle, in-
cluding small obstacles. Parking curbs

might be temporarily detected or not detected at
all. Obstacles located above or below the sensors
will not be detected when they are in close prox-
imity.
• The vehicle must be driven slowly when using
Park Assist in order to be able to stop in time when
an obstacle is detected. It is recommended that
the driver looks over his/her shoulder when using
Park Assist.

WARNING!

• Drivers must be careful when backing
up even when using Park Assist. Always

check carefully behind your vehicle, look behind
you, and be sure to check for pedestrians, ani-
mals, other vehicles, obstructions, and blind spots
before backing up.You are responsible for safety
and must continue to pay attention to your sur-
roundings. Failure to do so can result in serious
injury or death.

(Continued)

WARNING! (Continued)

• Before using Park Assist, it is strongly recom-
mended that the ball mount and hitch ball as-
sembly is disconnected from the vehicle when the
vehicle is not used for towing. Failure to do so can
result in injury or damage to vehicles or obstacles
because the hitch ball will be much closer to the
obstacle than the rear fascia when the loud-
speaker sounds the continuous tone. Also, the
sensors could detect the ball mount and hitch ball
assembly, depending on its size and shape, giving
a false indication that an obstacle is behind the
vehicle.

164

PARKVIEW® REAR BACK UP
CAMERA (for versions/markets,
where provided)

Your vehicle may be equipped with the ParkView®
Rear Back Up Camera that allows you to see an
on-screen image of the rear surroundings of your
vehicle whenever the shift lever is put into REVERSE.
The ParkView® camera is located on the rear of the
vehicle above the rear License plate. The image will be
displayed in the touchscreen display along with a cau-
tion note to “check entire surroundings” across the top
of the screen. After five seconds this note will disap-
pear.

When the vehicle is shifted out of REVERSE, the rear
camera mode is exited and the last selected touch-
screen appears again.

If your vehicle is equipped with the Camera Delay
feature and it is turned ON, the rear camera image will
be displayed for up to 10 seconds when the vehicle is
shifted out of REVERSE unless the forward vehicle

speed exceeds 13 km/h, the transmission is shifted into
"PARK" or the vehicle's ignition is cycled to the OFF
position.

Static grid lines will illustrate the width of the vehicle
while a dashed center-line will indicate the center of
the vehicle to assist with parking or aligning to a
hitch/receiver. The static grid lines will show separate
zones that will help indicate the distance to the rear of
the vehicle.

NOTE: The ParkView® Rear Back Up Camera has
programmable modes of operation that may be se-
lected through the Uconnect® System. Refer to
“Uconnect® Settings” in “Knowing Your Vehicle” for
further information.

Different colored zones indicate the distance to the
rear of the vehicle.

The following table shows the approximate distances
for each zone:

Zone

Distance to the rear of the vehicle

Red

0 - 30 cm

Yellow

30 cm - 1 m

Green

1 m or greater

165

WARNING!

Drivers must be careful when backing up
even when using the ParkView® Rear

Back Up Camera. Always check carefully behind
your vehicle, and be sure to check for pedestri-
ans, animals, other vehicles, obstructions, or blind
spots before backing up.You are responsible for
the safety of your surroundings and must con-
tinue to pay attention while backing up. Failure
to do so can result in serious injury or death.

• To avoid vehicle damage, ParkView®
should only be used as a parking aid.The
ParkView® camera is unable to view ev-

ery obstacle or object in your drive path.
• To avoid vehicle damage, the vehicle must be
driven slowly when using ParkView® to be able to
stop in time when an obstacle is seen. It is recom-
mended that the driver look frequently over his/
her shoulder when using ParkView®.

NOTE: If snow, ice, mud, or any foreign substance
builds up on the camera lens, clean the lens, rinse with
water, and dry with a soft cloth. Do not cover the lens.

NAVIGATION SYSTEM (for
versions/markets, where
provided)

Refer to your Uconnect® User Manual.

166

SOUND SYSTEMS

Refer to your Uconnect® User Manual.

STEERING WHEEL AUDIO
CONTROLS

The remote sound system controls are located on the
rear surface of the steering wheel. The left and right-
hand controls are rocker-type switches with a pushbut-
ton in the center of each switch. Reach behind the
steering wheel to access the switches.

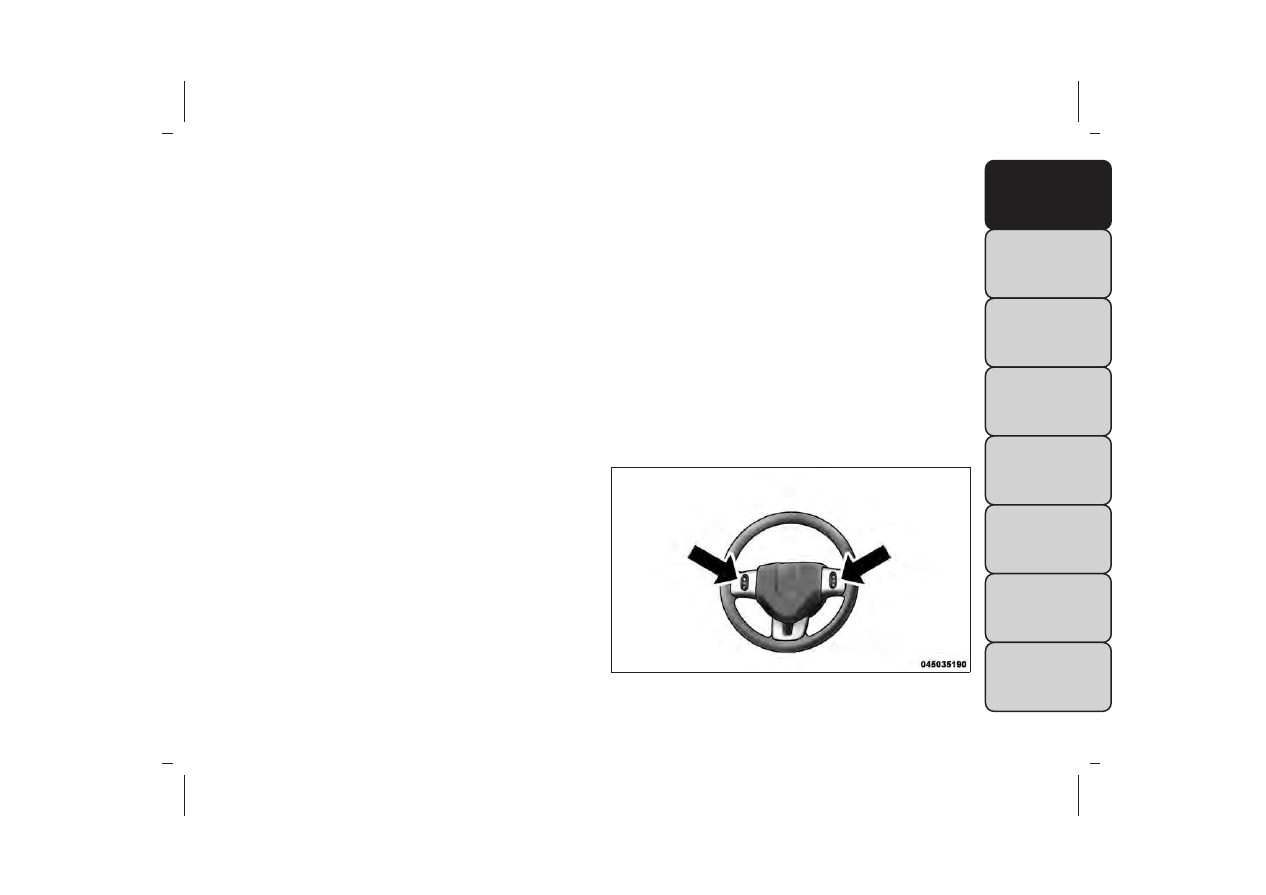

(fig. 118)

RIGHT-HAND SWITCH FUNCTIONS

• Push the top of the switch to increase the volume.

• Push the bottom of the switch to decrease the

volume.

• Push the button in the center of the switch to change

modes (i.e., AM, FM, etc.).

(fig. 118)

Remote Sound Controls (Back View Of Steering Wheel)

167

LEFT-HAND SWITCH FUNCTIONS FOR
RADIO OPERATION

• Push the top of the switch to SEEK the next listen-

able station up from the current setting.

• Push the bottom of the switch to SEEK the next

listenable station down from the current setting.

• Push the button in the center of the switch to tune to

the next preset that you have programmed.

LEFT-HAND SWITCH FUNCTIONS FOR
MEDIA (I.E., CD) OPERATION

• Push the top of the switch once to listen to the next

track.

• Push the bottom of the switch once, either to listen

to the beginning of the current track or to listen to
the beginning of the previous track, if it is within eight
seconds after the current track begins to play.

• Pushing the switch up will request the system to

start playing the next track in the current play se-
quence with wrap around to the beginning of the play
sequence. If you are currently playing track 5, push
the switch up twice to begin playing track 7 (if
available).

• The button in the center of the left-hand switch has

no function in this mode.

UCONNECT® MULTIMEDIA VIDEO
ENTERTAINMENT SYSTEM (VES™)
(for versions/markets, where
provided)

Your rear seat Video Entertainment System (VES™) is
designed to give your family years of enjoyment. You
can play your favorite CDs or DVDs, listen to audio
over the wireless headphones, or plug and play a variety
of standard video games or audio devices. Please re-
view this Owner's Manual to become familiar with its
features and operation.

Getting Started

• Screen located in the overhead console: Unfold

the overhead LCD screen by pushing the button on
the overhead console behind the screen.

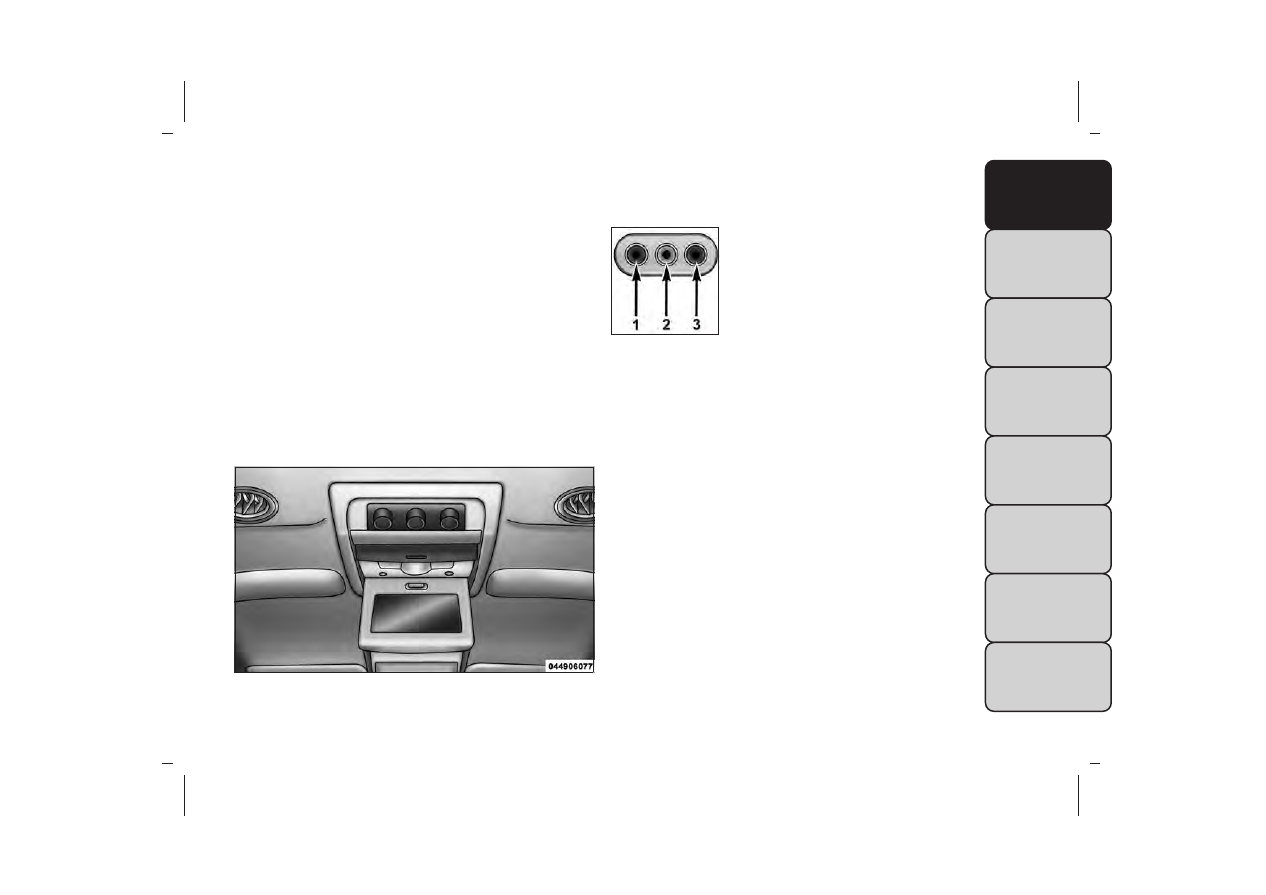

(fig. 119)

• With the ignition switch in the ON or ACC position,

turn the radio on by pushing the ON/OFF Volume
Control knob.

• When the Video Screen is open and a DVD is

inserted into the radio, the screen turns on auto-
matically, the headphone transmitters turn on and
playback begins.

168

Video Screen

NOTE: Typically there are two different ways to
operate the features of the Video Entertainment Sys-
tem (VES™).

• The Remote Control

• The Touchscreen Radio (for versions/markets,

where provided)

Play Video Games

Connect the video game console to the Auxiliary RCA
input jacks located on the back of the center console.

Audio/Video RCA Jacks (AUX Jacks)
on the rear of the center console
enable the monitor to display video
directly from a video camera, con-
nect video games for display on the
screen, or play music directly from an

MP3 player.

1. Video in (yellow)

2. Left audio in (white)

3. Right audio in (red)

When connecting an external source to the AUX
input, be sure to follow the standard color coding for
the VES™ jacks:

NOTE: Certain high-end video games, such as Playsta-
tion3 and XBox360 will exceed the power limit of the
vehicle's Power Inverter. Refer to the Power Inverter
section in your vehicle's Owner's Manual for more
information.

Ensure the remote control channel selector switch and
Headphone switch (IR channel) are the same number.

(fig. 119)

Overhead Video Screen

169

Using The Remote Control

1. Push the MODE button on the Remote Control.

2. While looking at the video screen, highlight AUX 1,

by either pushing Up/Down/Left/Right buttons or
by repeatedly pushing the MODE button, then push
ENTER on the Remote Control.

Using The Touchscreen Radio Controls

1. Press the “Player” button on the touchscreen.

2. Press the “Rear Entertainment” button on the

touchscreen to display the Rear Entertainment
Controls.

3. If the Rear Entertainment is turned off, press the

“Power” button on the touchscreen.

4. Press the “1” or “2” button on the touchscreen for

the channel desired and press the Source button on
the touchscreen to select the desired mode.

Listen To An Audio Source On Channel 2
While A Video Is Playing On Channel 1

Ensure the Remote Control and Headphone switch is
on Channel 2.

Using The Remote Control

1. Push the MODE button on the Remote Control and

the Mode Select Screen will display, unless a video is
playing then only a small banner will appear on the
bottom of the screen.

2. While looking at the video screen, either press

Up/Down/Left/Right on the Remote Control to
highlight the desired audio source or repeatedly
push the MODE button on the remote until the
desired audio source appears on the screen.

Using The Touchscreen Radio Controls

1. Press the “Player” button on the touchscreen.

2. Press the “Rear Entertainment” button on the

touchscreen to display the Rear Entertainment
Controls.

3. If the Rear Entertainment is turned off, press the

“Power” button on the touchscreen.

4. Press the “1” or “2” button on the touchscreen for

the channel desired then press the SOURCE button
on the touchscreen to select the desired mode.

170

Important Notes For Single Video Screen
System

• VES™ is able to transmit two channels of stereo

audio simultaneously.

• In split screen mode the left side equates to Channel

1 and right side equates to Channel 2.

• If a video source is selected on Channel 1, then

Channel 2 is for audio only.

• When selecting a video source on Channel 1, the

video will display on the screen and the audio will be
heard on Channel 1 in the headphones.

• Audio can be heard through the headphones even

when the Video Screen is closed.

Play A DVD Using The Touchscreen Radio

1. Insert the DVD with the label facing up. The radio

automatically selects the appropriate mode after
the disc is recognized and displays the menu screen
or starts playing the first track.

Using The Remote Control

1. Push the MODE button on the Remote Control.

2. While looking at the Video Screen, highlight DISC

by either pushing Up/Down/Left/Right buttons or
by repeatedly pushing the MODE button, then push
ENTER.

NOTE:

• The VES™ system will retain the last setting when

turned off.

• Viewing a DVD on the Touchscreen radio screen is

not available in some regions or locations, the vehicle
must be stopped, and the shift lever must be in the
PARK position for vehicles with automatic transmis-
sion. In vehicles with manual transmission the park-
ing brake must be engaged even when the vehicle is
parked. Refer to local and state laws.

171

Using The Touchscreen Radio Controls

1. Press the “Player” button on the touchscreen.

2. Press the “Rear Entertainment” button on the

touchscreen to display the Rear Entertainment
Controls.

3. If the Rear Entertainment is turned off, press the

“Power” button on the touchscreen.

4. Press the “1” or “2” Source button on the touch-

screen based on the channel you want to change and
press the “Disc” button on the touchscreen. To exit
Press the “X” at the top right of the screen.

NOTE: Pressing the screen on a Touchscreen radio
while a DVD is playing full screen brings up basic
control functions for DVD play such as DVD Menu,
Seek Up/Down, Navigating through the menus, Exit.
The basic control functions screen will time out and
disappear from the screen.

Remote Control Operation

Quick Reference Chart

This chart provides a quick reference of the remote
control button functions for the different radio modes
and menu screens.

NOTE:

• Ensure the remote control channel/screen selector

switch is set to the screen or channel to be con-
trolled.

• Ensure the headphone channel selector switch is set

to the screen or channel to be listened to.

172

Remote Con-

trol Button

Standard Screens

Menu Screens

AM/FM/

MW/LW

DISC

AUX/AUX1/AUX2

Mode

Select

Menu

Screen

Setup

Power

Screen ON/OFF

Light

Remote Backlight ON/OFF

Up Arrow Next

Seek Up*

Next

Track

Audio: Next Track

Not

Available

Selection

Up

Selection

Up

Video Play: Next

Chapter

Video Menu: Selection

Up

Down Arrow

Prev

Seek Down*

Previous

Track

Audio: Previous Track

Not

Available

Selection

Down

Selection

Down

Video Play: Previous

Chapter

Video Menu: Selection

Down

Right Arrow FF

Tune Up*

Fast

Forward

Audio: Fast Forward

Not

Available

Selection

Right

Selection

Right

Video Play: Fast Forward

Video Menu: Selection

Right

Left Arrow RW

Tune Down*

Fast

Rewind

Audio: Fast Rewind

Not

Available

Selection

Left

Selection

Left

Video Play: Fast Rewind

Video Menu: Selection

Left

173

Remote Con-

trol Button

Standard Screens

Menu Screens

AM/FM/

MW/LW

DISC

AUX/AUX1/AUX2

Mode

Select

Menu

Screen

Setup

Enter

Show

Numeric

Entry Menu*

Show

Numeric

Entry
Menu

Audio: Show Numeric

Entry

Not

Available

Activate
Selected

Item

Not

Available

Video Play: Not Available

Video Menu: Activate

Selected Item

Back

Not Available

Not

Available

Audio: Not Available

Not

Available

Return

to Std

Screen

Return to

Std

Screen

Video Play: Not Available

Video Menu: Previous

Menu

Setup

Not Available

Not

Available

Audio: Not Available

Audio:Not

Available

Not

Available

Return to

Std

Screen

Video Play: Show/Hide

Settings

Video:

Show/Hide

Display

Settings

Menu

Menu

Not Available

Show Disc

Options

Menu

Audio: Disc Options

Menu

Not

Available

Not

Available

Not

Available

Video Play: Show Disc

Menu

174

Remote Con-

trol Button

Standard Screens

Menu Screens

AM/FM/

MW/LW

DISC

AUX/AUX1/AUX2

Mode

Select

Menu

Screen

Setup

Play/Pause

Not Available

Pause if

playing,

else re-

sume play

Audio: Pause if playing/

resume

Not

Available

Not

Available

Not

Available

Video Play: Pause if

playing/resume

Video Menu: Activate

selected item

Stop

Not Available

Stop

Stop

Not

Available

Not

Available

Not

Available

Mute

Mute/Unmute Headphones

Slow

Not Available

Not

Available

Audio: Not Available

Not

Available

Not

Available

Not

Available

Video Play: Slow play/

resume

Video Menu: Not Available

Status

Not Available

Not

Available

Audio: Not Available

Audio:

Not

Available

Not

Available

Not

Available

Video Play: Show Mode

Info

Video:

Show

Mode Info

Mode

Advance

to Next

Mode

Show

Mode

Select

Item

175

Remote Con-

trol Button

Standard Screens

Menu Screens

AM/FM/

MW/LW

DISC

AUX/AUX1/AUX2

Mode

Select

Menu

Screen

Setup

Prog Up

Next

Preset*

Not

Available

Next Disc (if player is

changer)

Not

Available

Not

Available

Not

Available

Prog Down

Previous

Preset*

Not

Available

Previous Disc (if player is

changer)

Not

Available

Not

Available

Not

Available

Ensure remote control selector switch is set to Screen
or Channel to be controlled: 1 OR 2. Ensure head-
phone selector switch is set to Screen or Channel to be
listened to: 1 OR 2. *No action when mode is shared
with cabin speakers.

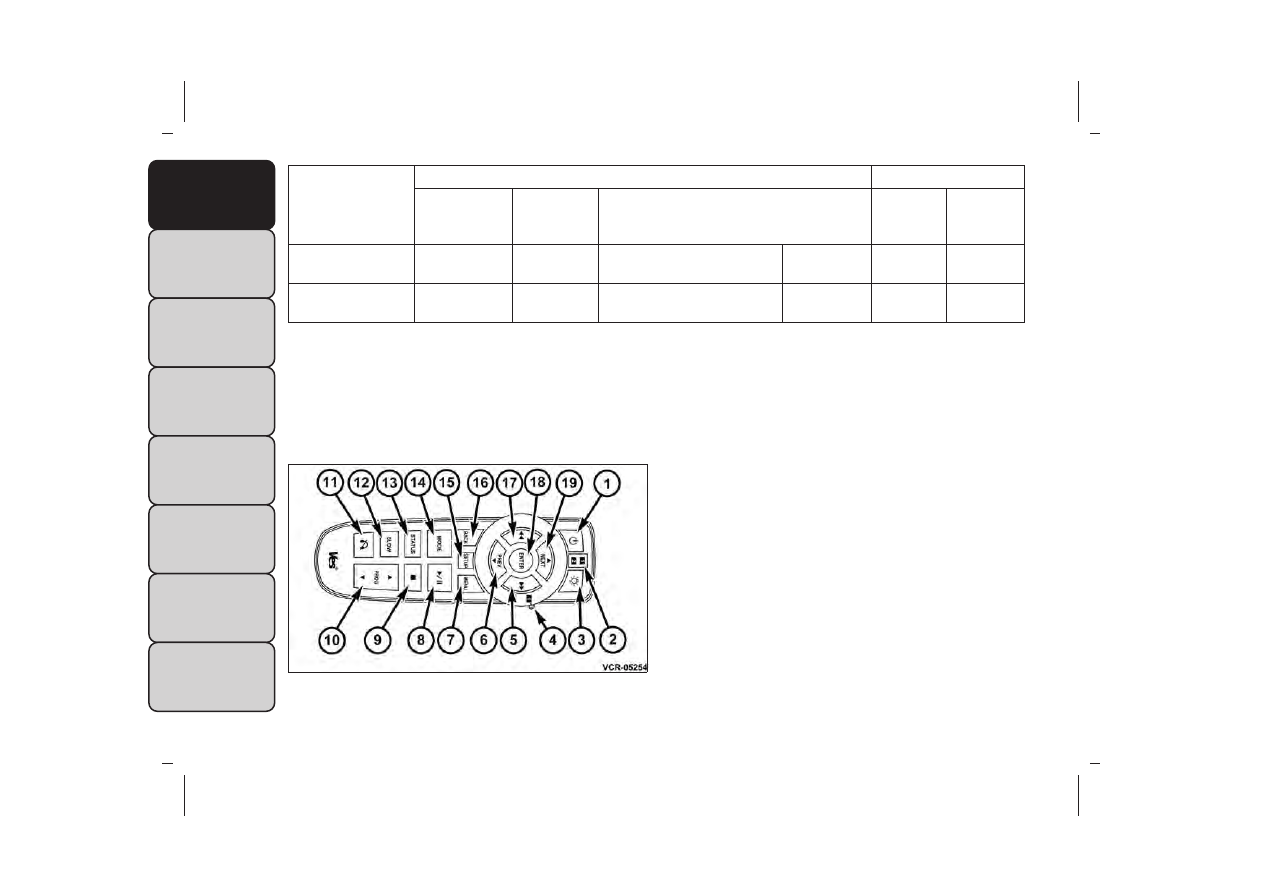

(fig. 120)

1. Power – Turns the screen and wireless headphone

transmitter for the selected Channel on or off. To
hear audio while the screen is closed, press the
Power button to turn the headphone transmitter
on.

2. Channel Selector Indicators – When a button is

pressed, the currently affected channel or channel
button is illuminated momentarily.

3. Light – Turns the remote control backlighting on or

off. The remote backlighting turns off automatically
after five seconds.

4. Channel/Screen Selector Switch - Indicates which

channel is being controlled by the remote control.
When the selector switch is in the Channel 1
position, the remote controls the functionality of
headphone Channel 1. When the selector switch is
in the Channel 2 position, the remote controls the
functionality of headphone Channel 2.

(fig. 120)

Remote Control

176
