CAUTION!

• Do not use sling type equipment when towing.

Vehicle damage may occur.

• When securing the vehicle to a flat bed truck, do not

attach to front or rear suspension components. Dam-
age to your vehicle may result from improper towing.

Automatic Transmission

• Vehicle can be towed with the front wheels elevated.
• Vehicle can be towed on a flatbed truck (all wheels off

the ground).

If the ignition key is unavailable, or the vehicle’s battery is
discharged, refer to “Gear Selector Override” in this section
for instructions on shifting the transmission out of PARK in
order to move the vehicle.

CAUTION!

• DO NOT flat tow any vehicle equipped with an

automatic transmission. Damage to the drivetrain
will result. If these vehicles require towing, make
sure all drive wheels are OFF the ground.

(Continued)

CAUTION! (Continued)

• Towing this vehicle in violation of the above require-

ments can cause severe transmission damage. Dam-
age from improper towing is not covered under the
New Vehicle Limited Warranty.

Manual Transmission

• Vehicle can be flat towed (all four wheels on the ground)

with the transmission in NEUTRAL.

• Vehicle can be towed with the front wheels elevated.
• Vehicle can be towed on a flatbed truck (all wheels off

the ground).

CAUTION!

Towing this vehicle in violation of the above require-
ments can cause severe engine and/or transmission
damage. Damage from improper towing is not covered
under the New Vehicle Limited Warranty.

7

IN CASE OF EMERGENCY

217

ENHANCED ACCIDENT RESPONSE SYSTEM
(EARS)

This vehicle is equipped with an Enhanced Accident
Response System.

Please refer to “Occupant Restraint Systems” in “Safety”
for further information on the Enhanced Accident Re-
sponse System (EARS) function.

EVENT DATA RECORDER (EDR)

This vehicle is equipped with an Event Data Recorder
(EDR). The main purpose of an EDR is to record data that
will assist in understanding how a vehicle’s systems per-
formed under certain crash or near crash-like situations,
such as an air bag deployment or hitting a road obstacle.

Please refer to “Occupant Restraint Systems” in “Safety”
for further information on the Event Data Recorder (EDR).

218

IN CASE OF EMERGENCY

SERVICING AND MAINTENANCE

CONTENTS

䡵 SCHEDULED SERVICING . . . . . . . . . . . . . . . . .221

▫ Maintenance Plan. . . . . . . . . . . . . . . . . . . . . . .222

䡵 ENGINE COMPARTMENT — 1.4L TURBO . . . . .225

▫ Checking Oil Level . . . . . . . . . . . . . . . . . . . . .226
▫ Adding Washer Fluid . . . . . . . . . . . . . . . . . . .226
▫ Maintenance-Free Battery . . . . . . . . . . . . . . . . .226

䡵 DEALER SERVICE . . . . . . . . . . . . . . . . . . . . . . .227

▫ Engine Oil . . . . . . . . . . . . . . . . . . . . . . . . . . .228
▫ Engine Oil Filter . . . . . . . . . . . . . . . . . . . . . . .229
▫ Engine Air Cleaner Filter . . . . . . . . . . . . . . . . .229
▫ Air Conditioner Maintenance . . . . . . . . . . . . . .230
▫ Body Lubrication . . . . . . . . . . . . . . . . . . . . . .234
▫ Windshield Wiper Blades . . . . . . . . . . . . . . . . .234
▫ Exhaust System . . . . . . . . . . . . . . . . . . . . . . . .236

▫ Cooling System . . . . . . . . . . . . . . . . . . . . . . . .238
▫ Brake System . . . . . . . . . . . . . . . . . . . . . . . . .242
▫ Manual Transmission — If Equipped . . . . . . . .243
▫ Automatic Transmission — If Equipped . . . . . .244

䡵 RAISING THE VEHICLE . . . . . . . . . . . . . . . . . .245
䡵 TIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .245

▫ Tire Safety Information . . . . . . . . . . . . . . . . . .245
▫ Tires — General Information . . . . . . . . . . . . . .252
▫ Tire Types . . . . . . . . . . . . . . . . . . . . . . . . . . . .259
▫ Spare Tires — If Equipped . . . . . . . . . . . . . . . .260
▫ Wheel And Wheel Trim Care . . . . . . . . . . . . . .262
▫ Tire Chains (Traction Devices) . . . . . . . . . . . . .263
▫ Tire Rotation Recommendations . . . . . . . . . . . .264

8

䡵 DEPARTMENT OF TRANSPORTATION UNIFORM

TIRE QUALITY GRADES . . . . . . . . . . . . . . . . . .264

▫ Treadwear . . . . . . . . . . . . . . . . . . . . . . . . . . . .265
▫ Traction Grades . . . . . . . . . . . . . . . . . . . . . . . .265
▫ Temperature Grades . . . . . . . . . . . . . . . . . . . . .265

䡵 BODYWORK . . . . . . . . . . . . . . . . . . . . . . . . . . .266

▫ Protection From Atmospheric Agents . . . . . . . .266
▫ Body And Underbody Maintenance . . . . . . . . . .266

▫ Preserving The Bodywork . . . . . . . . . . . . . . . . .267

䡵 INTERIORS . . . . . . . . . . . . . . . . . . . . . . . . . . . .269

▫ Seats And Fabric Parts . . . . . . . . . . . . . . . . . . .269
▫ Plastic And Coated Parts. . . . . . . . . . . . . . . . . .270
▫ Leather Parts . . . . . . . . . . . . . . . . . . . . . . . . . .270
▫ Glass Surfaces . . . . . . . . . . . . . . . . . . . . . . . . .271

220

SERVICING AND MAINTENANCE

SCHEDULED SERVICING

Your vehicle is equipped with an automatic oil change
indicator system. The oil change indicator system will
remind you that it is time to take your vehicle in for
scheduled maintenance.

Based on engine operation conditions, the oil change
indicator message will illuminate. This means that service
is required for your vehicle. Operating conditions such as
frequent short-trips, trailer tow, extremely hot or cold
ambient temperatures, and E85 fuel usage will influence
when the “Change Oil” message is displayed. Severe
operating conditions can cause the change oil message to
illuminate as early as 3,500 miles (5,600 km) since last reset.
Have your vehicle serviced as soon as possible, within the
next 500 miles (805 km).

Your authorized dealer will reset the oil change indicator
message after completing the scheduled oil change. If a
scheduled oil change is performed by someone other than
your authorized dealer, the message can be reset by
referring to the steps described under “Instrument Cluster
Display” in “Getting To Know Your Instrument Panel” for
further information.

NOTE:

Under no circumstances should oil change inter-

vals exceed 10,000 miles (16,000 km), twelve months or 350
hours of engine run time, whichever comes first. The 350
hours of engine run or idle time is generally only a concern
for fleet customers.

Severe Duty All Models

Change Engine Oil at 4,000 miles (6,500 km) if the vehicle
is operated in a dusty and off road environment or is
operated predominately at idle or only very low engine
RPM’s. This type of vehicle use is considered Severe Duty.

Once A Month Or Before A Long Trip:

Check engine oil level.

Check windshield washer fluid level.

Check the tire inflation pressures and look for unusual
wear or damage.

Check the fluid levels of the coolant reservoir and brake
master cylinder as needed.

Check function of all interior and exterior lights.

8

SERVICING AND MAINTENANCE

221

Maintenance Plan

Required Maintenance Intervals

Refer to the Maintenance Plan on the following pages for
required maintenance.

At Every Oil Change Interval As Indicated By Oil

Change Indicator System:

Change oil and filter.
Rotate the tires. Rotate at the first sign of irregular
wear, even if it occurs before the oil indicator system
turns on.

At Every Oil Change Interval As Indicated By Oil

Change Indicator System:

Inspect battery and clean and tighten terminals as re-
quired.
Inspect brake pads, rotors, and park brake.
Inspect engine cooling system protection and hoses.
Inspect exhaust system.
Inspect engine air cleaner if using in dusty or off-road
conditions.

Mileage or time passed (whichever comes first)

20,000

30,000

40,000

50,000

60,000

70,000

80,000

90,000

100,000

1

10,000

120,000

130,000

140,000

150,000

Or Years:

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Or Kilometers:

32,000

48,000

64,000

80,000

96,000

1

12,000

128,000

144,000

160,000

176,000

192,000

208,000

224,000

240,000

Additional Inspections

Inspect the CV joints.

X

X

X

X

X

Inspect front suspension, tie rod ends, boot seals,
and replace if necessary.

X

X

X

X

X

X

X

222

SERVICING AND MAINTENANCE

Mileage or time passed (whichever comes first)

20,000

30,000

40,000

50,000

60,000

70,000

80,000

90,000

100,000

1

10,000

120,000

130,000

140,000

150,000

Or Years:

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Or Kilometers:

32,000

48,000

64,000

80,000

96,000

1

12,000

128,000

144,000

160,000

176,000

192,000

208,000

224,000

240,000

Inspect brake linings, replace if needed.

X

X

X

X

X

X

X

Inspect parking brake function, adjust as necessary.

X

X

X

X

X

X

X

Additional Maintenance

Replace cabin/air conditioning filter.

X

X

X

X

X

X

X

Clean and lube sun roof tracks.

X

X

X

X

X

X

X

X

X

X

X

X

X

X

Replace engine air filter.

X

X

X

X

X

Replace the spark plugs. **

X

X

X

X

X

Flush and replace the engine coolant at 10 years or
150,000 miles (240,000 km) whichever comes first.

X

X

Inspect and replace PCV valve if necessary.

X

Replace accessory drive belt and tensioner.

X

Replace the timing belt.

X

** The spark plug change interval is mileage based only,
yearly intervals do not apply.

8

SERVICING AND MAINTENANCE

223

WARNING!

• You can be badly injured working on or around a

motor vehicle. Do only service work for which you
have the knowledge and the right equipment. If you
have any doubt about your ability to perform a

(Continued)

WARNING! (Continued)

service job, take your vehicle to a competent me-
chanic.

• Failure to properly inspect and maintain your vehicle

could result in a component malfunction and effect
vehicle handling and performance. This could cause
an accident.

224

SERVICING AND MAINTENANCE

ENGINE COMPARTMENT — 1.4L TURBO

1 — Engine Coolant Reservoir Pressure Cap

6 — Air Cleaner Filter

2 — Engine Oil Dipstick

7 — Engine Oil Fill

3 — Brake Fluid Reservoir

8 — Engine Coolant Reservoir

4 — Power Distribution Center (Fuses)

9 — Washer Fluid Reservoir

5 — Battery

8

SERVICING AND MAINTENANCE

225

Checking Oil Level

To assure proper engine lubrication, the engine oil must be
maintained at the correct level. Check the oil level at
regular intervals, such as every fuel stop. The best time to
check the engine oil level is approximately five minutes
after a fully warmed engine is shut off. Do not check oil
level before starting the engine after it has sat overnight.
Checking engine oil level when the engine is cold will give
you an incorrect reading.

Checking the oil while the vehicle is on level ground, and
approximately five minutes after a fully warmed engine is
shut off, will improve the accuracy of the oil level readings.
Maintain the oil level between the range markings on the
dipstick. The safe range is indicated by a crosshatch zone.
Adding 1 quart (1 Liter) of oil when the reading is at the
low end of the indicated range will result in the oil level at
the full end of the indicator range.

CAUTION!

Do not overfill the engine with oil. Overfilling the
engine with oil will cause oil aeration, which can lead

(Continued)

CAUTION! (Continued)

to loss of oil pressure and an increase in oil tempera-
ture. This loss of oil pressure and increased oil tem-
perature could damage your engine.

Adding Washer Fluid

The windshield washer fluid reservoir is located in the
engine compartment, and the fluid level should be checked
at regular intervals. Fill the reservoir with windshield
washer solvent (not engine coolant/ antifreeze). Refer to
“Engine Compartment” in this section for further informa-
tion.

WARNING!

Commercially available windshield washer solvents
are flammable. They could ignite and burn you. Care
must be exercised when filling or working around the
washer solution.

Maintenance-Free Battery

Your vehicle is equipped with a maintenance-free battery.
You will never have to add water, nor is periodic mainte-
nance required.

226

SERVICING AND MAINTENANCE

WARNING!

• Battery fluid is a corrosive acid solution and can

burn or even blind you. Do not allow battery fluid to
contact your eyes, skin, or clothing. Do not lean over
a battery when attaching clamps. If acid splashes in
eyes or on skin, flush the area immediately with
large amounts of water. Refer to “Jump Starting
Procedure” in “In Case Of Emergency” for further
information.

• Battery gas is flammable and explosive. Keep flame

or sparks away from the battery. Do not use a booster
battery or any other booster source with an output
greater than 12 Volts. Do not allow cable clamps to
touch each other.

• Battery posts, terminals, and related accessories con-

tain lead and lead compounds. Wash hands after
handling.

• The battery in this vehicle has a vent hose that

should not be disconnected and should only be
replaced with a battery of the same type (vented).

CAUTION!

• It is essential when replacing the cables on the

battery that the positive cable is attached to the
positive post and the negative cable is attached to the
negative post. Battery posts are marked positive (+)
and negative (-) and are identified on the battery
case. Cable clamps should be tight on the terminal
posts and free of corrosion.

• If a “fast charger” is used while the battery is in the

vehicle, disconnect both vehicle battery cables before
connecting the charger to the battery. Do not use a
“fast charger” to provide starting voltage.

DEALER SERVICE

An authorized dealer has the qualified service personnel,
special tools, and equipment to perform all service opera-
tions in an expert manner. Service Manuals are available
which include detailed service information for your ve-
hicle. Refer to these Service Manuals before attempting any
procedure yourself.

NOTE:

Intentional tampering with emissions control sys-

tems may void your warranty and could result in civil
penalties being assessed against you.

8

SERVICING AND MAINTENANCE

227

WARNING!

You can be badly injured working on or around a
motor vehicle. Only do service work for which you
have the knowledge and the proper equipment. If you
have any doubt about your ability to perform a service
job, take your vehicle to a competent mechanic.

Engine Oil

Change Engine Oil

The oil change indicator system will remind you that it is
time to take your vehicle in for scheduled maintenance.
Refer to the “Maintenance Plan” for further information.

NOTE:

Under no circumstances should oil change inter-

vals exceed 10,000 miles (16,000 km), twelve months or 350
hours of engine run time, whichever comes first. The 350
hours of engine run or idle time is generally only a concern
for fleet customers.

Engine Oil Selection

For best performance and maximum protection for turbo-
charged engines under all types of operating conditions,

the manufacturer recommends synthetic engine oils that
are API Certified and meet the requirements of FCA
Material Standard MS-12991.

American Petroleum Institute (API) Engine Oil
Identification Symbol

This symbol means that the oil has
been certified by the American Pe-
troleum Institute (API). The manu-
facturer only recommends API Cer-
tified engine oils.

This symbol certifies 0W-20, 5W-20,
0W-30, 5W-30 and 10W-30 engine
oils.

CAUTION!

Do not use chemical flushes in your engine oil as the
chemicals can damage your engine. Such damage is not
covered by the New Vehicle Limited Warranty.

228

SERVICING AND MAINTENANCE

Engine Oil Viscosity (SAE Grade) — 1.4L Turbo
Engine

Mopar SAE 5W-40 synthetic engine oil is recommended for
all operating temperatures. This engine oil improves low
temperature starting and vehicle fuel economy. Your en-
gine oil filler cap also states the recommended engine oil
viscosity grade for your engine.

Lubricants which do not have both the engine oil certifi-
cation mark and the correct SAE viscosity grade number
should not be used.

Synthetic Engine Oils

You may use synthetic engine oils provided the recom-
mended oil quality requirements are met, and the recom-
mended maintenance intervals for oil and filter changes are
followed.

Synthetic engine oils which do not have both the engine oil
certification mark and the correct SAE viscosity grade
number should not be used.

Materials Added To Engine Oil

The manufacturer strongly recommends against the addi-
tion of any additives (other than leak detection dyes) to the

engine oil. Engine oil is an engineered product and its
performance may be impaired by supplemental additives.

Disposing Of Used Engine Oil And Oil Filters

Care should be taken in disposing of used engine oil and
oil filters from your vehicle. Used oil and oil filters,
indiscriminately discarded, can present a problem to the
environment. Contact an authorized dealer, service station
or governmental agency for advice on how and where used
oil and oil filters can be safely discarded in your area.

Engine Oil Filter

The engine oil filter should be replaced with a new filter at
every engine oil change.

Engine Oil Filter Selection

This manufacturer’s engines have a full-flow type dispos-
able oil filter. Use a filter of this type for replacement. The
quality of replacement filters varies considerably. Only
high quality filters should be used to assure most efficient
service. Mopar engine oil filters are high quality oil filters
and are recommended.

Engine Air Cleaner Filter

Refer to the “Maintenance Plan” in this section for the
proper maintenance intervals.

8

SERVICING AND MAINTENANCE

229

NOTE:

Be sure to follow the “Severe Duty Conditions”

maintenance interval if applicable.

WARNING!

The air induction system (air cleaner, hoses, etc.) can
provide a measure of protection in the case of engine
backfire. Do not remove the air induction system (air
cleaner, hoses, etc.) unless such removal is necessary
for repair or maintenance. Make sure that no one is
near the engine compartment before starting the ve-
hicle with the air induction system (air cleaner, hoses,
etc.) removed. Failure to do so can result in serious
personal injury.

Engine Air Cleaner Filter Selection

The quality of replacement engine air cleaner filters varies
considerably. Only high quality filters should be used to
assure most efficient service. Mopar engine air cleaner
filters are a high quality filter and are recommended.

Air Conditioner Maintenance

For best possible performance, your air conditioner should
be checked and serviced by an authorized dealer at the
start of each warm season. This service should include
cleaning of the condenser fins and a performance test.
Drive belt tension should also be checked at this time.

WARNING!

• Use only refrigerants and compressor lubricants ap-

proved by the manufacturer for your air conditioning
system. Some unapproved refrigerants are flam-
mable and can explode, injuring you. Other unap-
proved refrigerants or lubricants can cause the sys-
tem to fail, requiring costly repairs. Refer to
Warranty Information Book, located in your owner’s
information kit, for further warranty information.

• The air conditioning system contains refrigerant un-

der high pressure. To avoid risk of personal injury or
damage to the system, adding refrigerant or any
repair requiring lines to be disconnected should be
done by an experienced technician.

230

SERVICING AND MAINTENANCE

CAUTION!

Do not use chemical flushes in your air conditioning
system as the chemicals can damage your air condition-
ing components. Such damage is not covered by the
New Vehicle Limited Warranty.

Refrigerant Recovery And Recycling R134a — If
Equipped

R-134a Air Conditioning Refrigerant is a hydrofluoro-
carbon (HFC) that is an ozone-saving product. However,
the manufacturer recommends that air conditioning ser-
vice be performed by authorized dealer or other service
facilities using recovery and recycling equipment.

NOTE:

Use only manufacturer approved A/C system PAG

compressor oil and refrigerants.

Refrigerant Recovery And Recycling — R–1234yf

R–1234yf Air Conditioning Refrigerant is a hydrofluo-
roolefin (HFO) that is endorsed by the Environmental

Protection Agency and is an ozone-friendly substance with
a low global-warming potential. The manufacturer recom-
mends that air conditioning service be performed by an
authorized dealer using recovery and recycling equipment.

NOTE:

Use only manufacturer approved A/C system

PAG compressor oil, and refrigerants.

A/C Air Filter

WARNING!

Do not remove the cabin air filter while the vehicle is
running, or while the ignition is in the ACC or ON/
RUN mode. With the cabin air filter removed and the
blower operating, the blower can contact hands and
may propel dirt and debris into your eyes, resulting in
personal injury.

8

SERVICING AND MAINTENANCE

231

The A/C air filter is located in the fresh air inlet on the
lower right of center console. Perform the following pro-
cedure to replace the filter:

1. Remove the Torx screw that secures the passenger side

console closeout cover.

2. Pull the console closeout cover rearward to disengage

the front retaining tab and remove the cover.

3. Remove the two 5.5 mm screws (1 and 2) that secure the

particulate air filter cover to the HVAC housing.

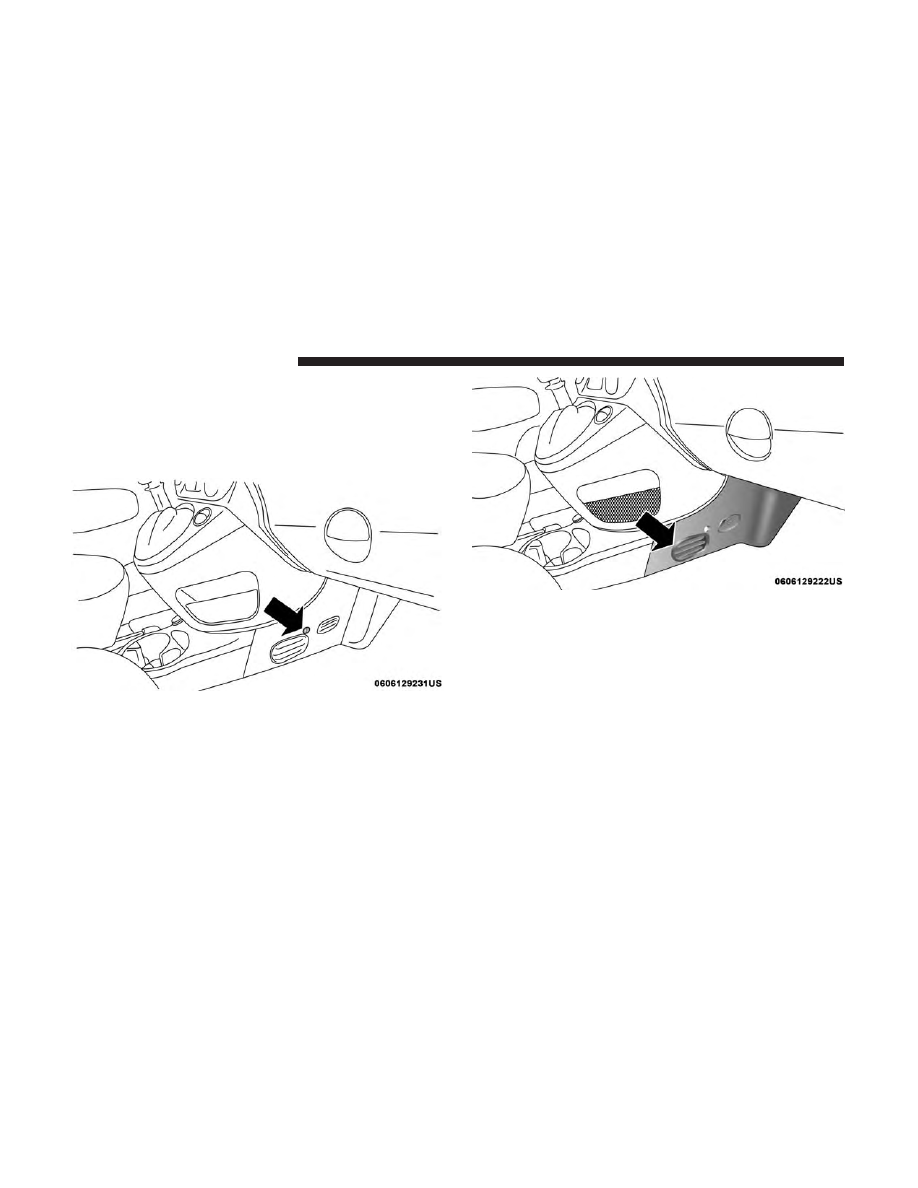

Torx Screw Location

Console Closeout Panel

232

SERVICING AND MAINTENANCE
