Moving The Load Platform

To move the load platform from lower to upper position,
proceed as follows:

1. Grip handle and raise the platform, holding it with one

hand.

2. Position the platform correctly on housing on the side

panels.

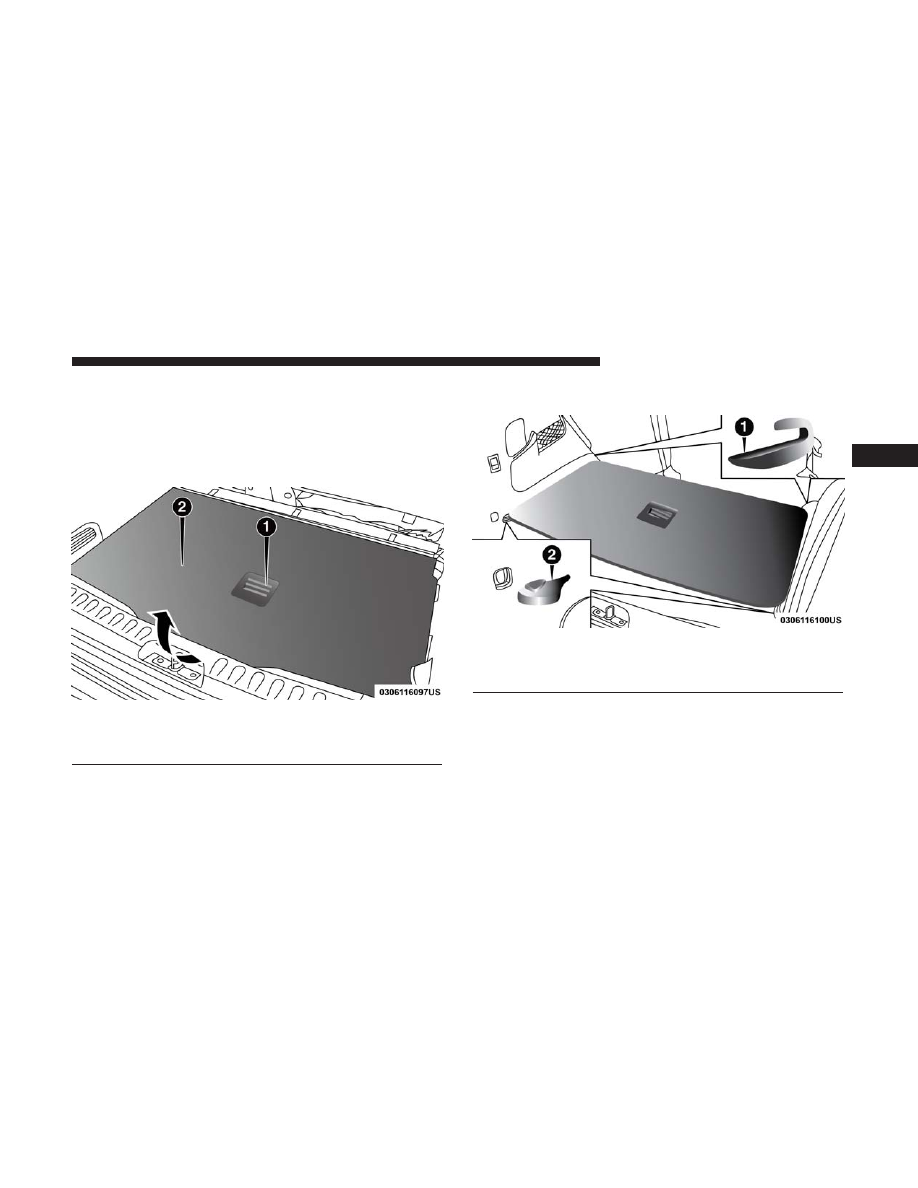

Load Platform

1 — Handle
2 — Platform

Raised Position

1 — Front Housing Locations
2 — Rear Housing Locations

3

GETTING TO KNOW YOUR VEHICLE

73

Cargo Area Tie Downs — If Equipped

There are two tie downs inside the luggage compartment
for attaching cables which can secure the load carried.

Two additional tie downs located on the rear crossmember.

Cargo hooks are also available on the side panels to fix
loads which are not excessively heavy (e.g. bags).

CAUTION!

The maximum load admitted per each bag hook is
22 lbs (10 kg).

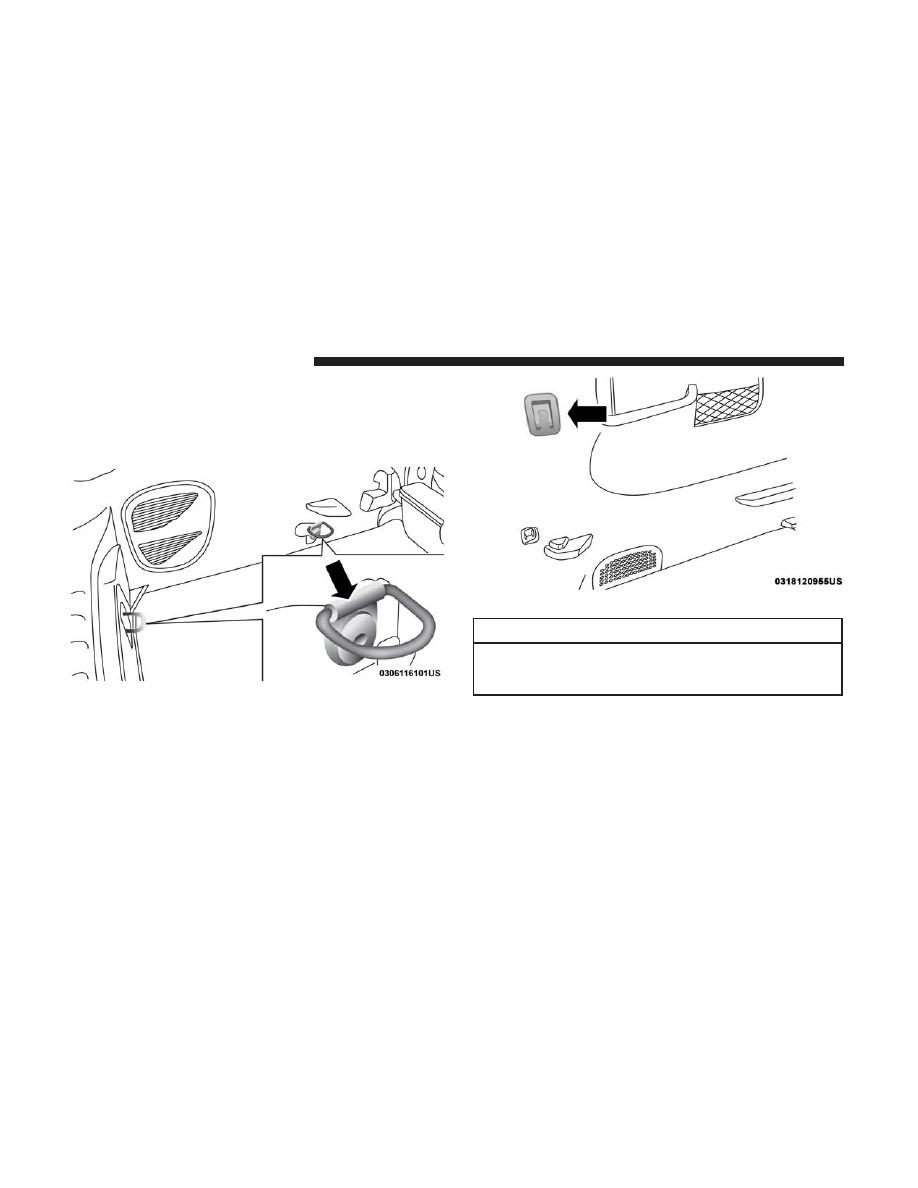

Cargo Tie Down Locations

Cargo Side Panel Hook Location

74

GETTING TO KNOW YOUR VEHICLE

Storage Compartments

There are two storage compartments located on the rear
side panels.

GARAGE DOOR OPENER — IF EQUIPPED

HomeLink replaces up to three remote controls (hand-held
transmitters) that operate devices such as garage door
openers, motorized gates, lighting or home security sys-
tems. The HomeLink unit operates off your vehicles bat-
tery.

The HomeLink buttons that are located in the sunvisor
designate the three different HomeLink channels. The
HomeLink

indicator is located above the center but-

ton.

NOTE:

HomeLink is disabled when the Vehicle Security

Alarm is active.

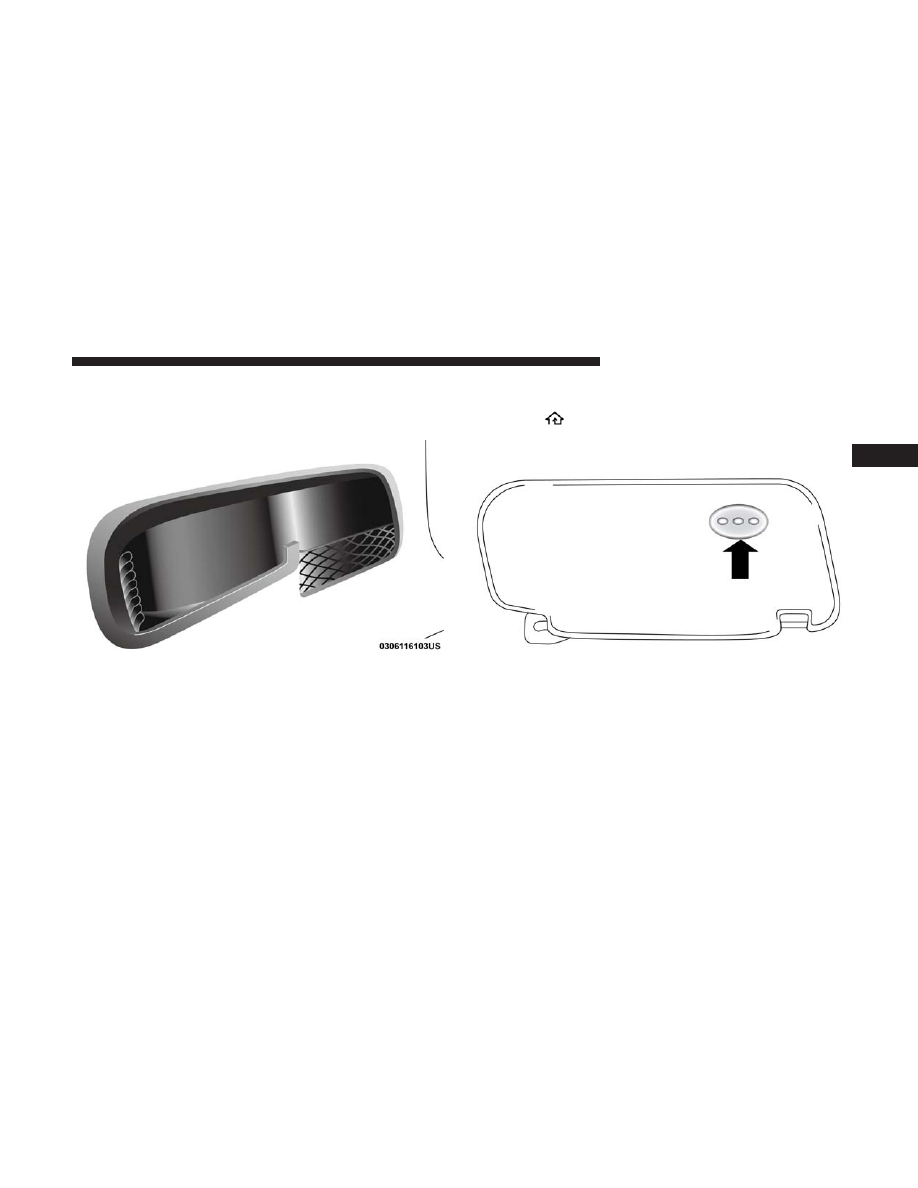

Storage Compartment

HomeLink Buttons/Sunvisor

3

GETTING TO KNOW YOUR VEHICLE

75

Before You Begin Programming HomeLink

Be sure that your vehicle is parked outside of the garage
before you begin programming.

For more efficient programming and accurate transmission
of the radio-frequency signal, it is recommended that a new
battery be placed in the hand-held transmitter of the device
that is being programmed to the HomeLink system.

To erase the channels, place the ignition in the ON/RUN
position and push and hold the two outside HomeLink
buttons (I and III) for up 20 seconds or until the red
indicator flashes.

NOTE:
• Erasing all channels should only be performed when

programming HomeLink for the first time. Do not erase
channels when programming additional buttons.

• If you have any problems, or require assistance, please

call toll-free 1-800-355-3515 or, on the Internet at
HomeLink.com for information or assistance.

Programming A Rolling Code

For programming garage door openers that were manufac-
tured after 1995:

These garage door openers can be identified by the “LEARN”
or “TRAIN” button located where the hanging antenna is
attached to the garage door opener. It is NOT the button that
is normally used to open and close the door. The name and
color of the button may vary by manufacturer.

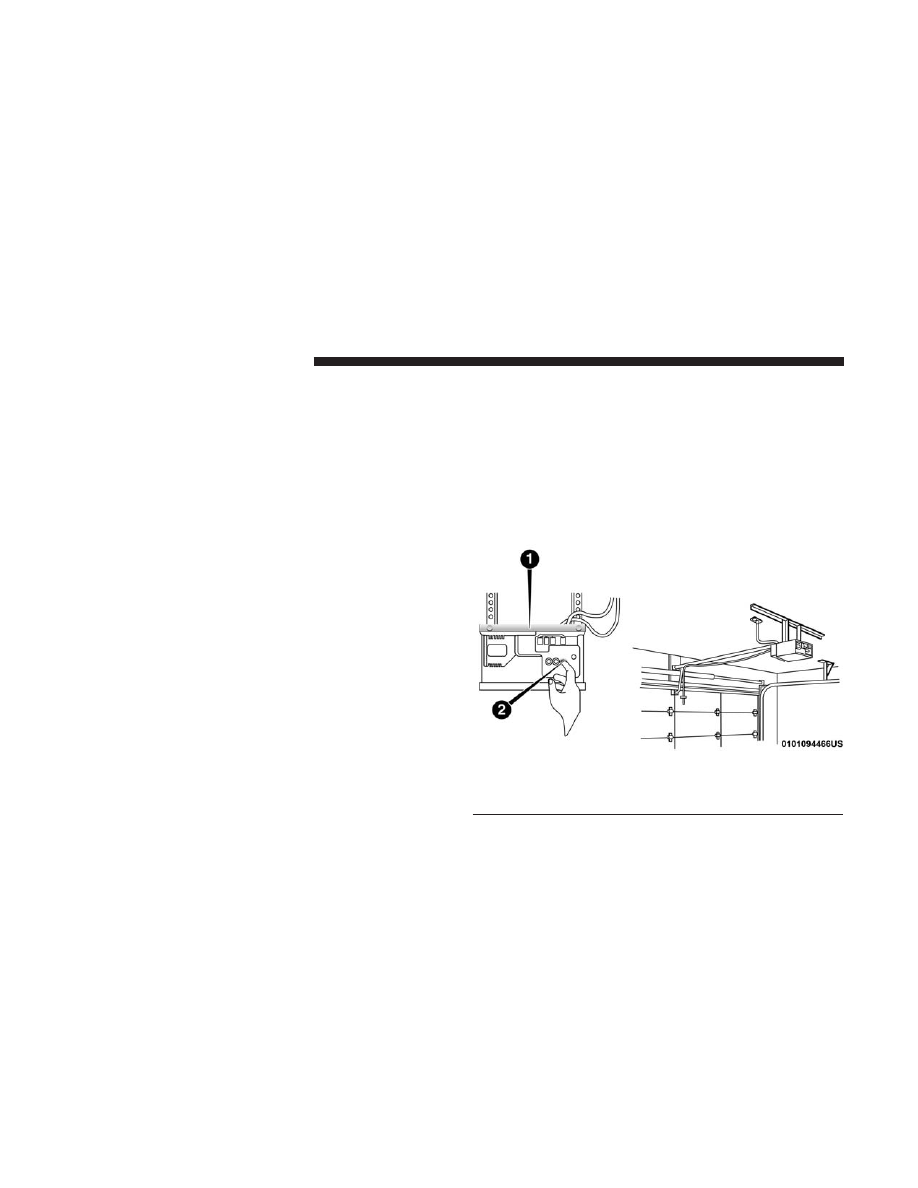

Training The Garage Door Opener

1 — Door Opener
2 — Training Button

76

GETTING TO KNOW YOUR VEHICLE

1. Place the ignition in the ON/RUN position.

NOTE:

For vehicles equipped with Keyless Enter-N-Go,

place the ignition in the RUN position with the engine ON.
Make sure while programming HomeLink with the engine
ON that your vehicle is outside of your garage, or that the
garage door remains open at all times.

2. Place the hand-held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program
while keeping the HomeLink indicator light in view.

3. Push and hold the HomeLink button you want to

program while you push and hold the hand-held trans-
mitter button.

4. Continue to hold both buttons and observe the indicator

light. The HomeLink indicator will flash slowly and
then rapidly after HomeLink has received the frequency
signal from the hand-held transmitter. Release both
buttons after the indicator light changes from slow to
rapid.

5. At the garage door opener motor (in the garage), locate

the “LEARN” or “TRAINING” button. This can usually
be found where the hanging antenna wire is attached to
the garage door opener/device motor. Firmly push and
release the “LEARN” or “TRAINING” button. On some
garage door openers/devices there may be a light that
blinks when the garage door opener/device is in the
LEARN/TRAIN mode.

NOTE:

You have 30 seconds in which to initiate the next

step after the LEARN button has been pushed.

6. Return to the vehicle and push the programmed

HomeLink button twice (holding the button for two
seconds each time). If the garage door opener/device
activates, programming is complete.

NOTE:

If the garage door opener/device does not activate,

push the button a third time (for two seconds) to complete
the training.

To program the remaining two HomeLink buttons, repeat
each step for each remaining button. DO NOT erase the
channels.

3

GETTING TO KNOW YOUR VEHICLE

77

Programming A Non-Rolling Code

For programming Garage Door Openers manufactured
before 1995:

1. Place the ignition in the ON/RUN position.

NOTE:

For vehicles equipped with Keyless Enter-N-Go,

place the ignition in the RUN position with the engine ON.
Make sure while programming HomeLink with the engine
ON that your vehicle is outside of your garage, or that the
garage door remains open at all times.

2. Place the hand-held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program
while keeping the HomeLink indicator light in view.

3. Push and hold the Homelink button you want to

program while you push and hold the hand-held trans-
mitter button.

4. Continue to hold both buttons and observe the indicator

light. The Homelink indicator will flash slowly and then
rapidly after HomeLink has received the frequency
signal from the hand-held transmitter. Release both
buttons after the indicator light changes from slow to
rapid.

5. Push and hold the programmed HomeLink button and

observe the indicator light.

• If the indicator light stays on constantly, programming

is complete and the garage door/device should acti-
vate when the HomeLink button is pushed.

• To program the two remaining HomeLink buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

Canadian/Gate Operator Programming

For programming transmitters in Canada/United States
that require the transmitter signals to “time-out” after
several seconds of transmission:

Canadian radio frequency laws require transmitter signals
to time-out (or quit) after several seconds of transmission,
which may not be long enough for HomeLink to pick up
the signal during programming. Similar to this Canadian
law, some U.S. gate operators are designed to time-out in
the same manner.

It may be helpful to unplug the device during the cycling
process to prevent possible overheating of the garage door
or gate motor.

1. Cycle the ignition to the ON/RUN position.

78

GETTING TO KNOW YOUR VEHICLE

NOTE:

For vehicles equipped with Keyless Enter-N-Go,

place the ignition in the RUN position with the engine ON.
Make sure while programming HomeLink with the engine
ON that your vehicle is outside of your garage, or that the
garage door remains open at all times.

2. Place the hand-held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program
while keeping the HomeLink indicator light in view.

3. Continue to push and hold the HomeLink button while

you push and release (“cycle”) your hand-held trans-
mitter every two seconds until HomeLink has success-
fully accepted the frequency signal. The indicator light
will flash slowly and then rapidly when fully trained.

4. Watch for the HomeLink indicator to change flash rates.

When it changes, it is programmed. It may take up to 30
seconds or longer in rare cases. The garage door may
open and close while you are programming.

5. Push and hold the programmed HomeLink button and

observe the indicator light.

NOTE:

• If the indicator light stays on constantly, programming

is complete and the garage door/device should acti-
vate when the HomeLink button is pushed.

• To program the two remaining HomeLink buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

If you unplugged the garage door opener/device for
programming, plug it back in at this time.

Using HomeLink

To operate, switch the ignition to the ON/RUN position
and the press and release the programmed HomeLink
button. Activation will now occur for the programmed
device (i.e., garage door opener, gate operator, security
system, entry door lock, home/office lighting, etc.,). The
hand-held transmitter of the device may also be used at
any time. If the ignition is switched to the OFF position,
HomeLink will remain active for three minutes. During
this time, if the vehicle is locked, HomeLink is disabled.

3

GETTING TO KNOW YOUR VEHICLE

79

Security

It is advised to erase all channels before you sell or turn in
your vehicle.

To do this, push and hold the two outside buttons for 20
seconds until the red indicator flashes.

NOTE:

All channels will be erased. Individual channels

cannot be erased.

The HomeLink Universal Transceiver is disabled when the
Vehicle Security Alarm is active.

Troubleshooting Tips

If you are having trouble programming HomeLink, here
are some of the most common solutions:
• Replace the battery in the Garage Door Opener hand-

held transmitter.

• Push the LEARN button on the Garage Door Opener to

complete the training for a Rolling Code.

• Did you unplug the device for programming and re-

member to plug it back in?

If you have any problems, or require assistance, please call
toll-free

1-800-355-3515

or,

on

the

Internet

at

HomeLink.com for information or assistance.

WARNING!

• Vehicle exhaust contains carbon monoxide, a danger-

ous gas. Do not run your vehicle in the garage while
programming the transceiver. Exhaust gas can cause
serious injury or death.

• Your motorized door or gate will open and close

while you are programming the universal trans-
ceiver. Do not program the transceiver if people, pets
or other objects are in the path of the door or gate.
Only use this transceiver with a garage door opener
that has a “stop and reverse” feature as required by
Federal safety standards. This includes most garage
door opener models manufactured after 1982. Do not
use a garage door opener without these safety fea-
tures. Call toll-free 1-800-355-3515 or, on the Internet
at HomeLink.com for safety information or assis-
tance.

80

GETTING TO KNOW YOUR VEHICLE

General Information

The following regulatory statement applies to all Radio
Frequency (RF) devices equipped in this vehicle:

This device complies with Part 15 of the FCC Rules and
with Innovation, Science and Economic Development
Canada license-exempt RSS standard(s). Operation is sub-
ject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, in-

cluding interference that may cause undesired opera-
tion.

NOTE:

Changes or modifications not expressly approved

by the party responsible for compliance could void the
user’s authority to operate the equipment.

INTERNAL EQUIPMENT

Storage

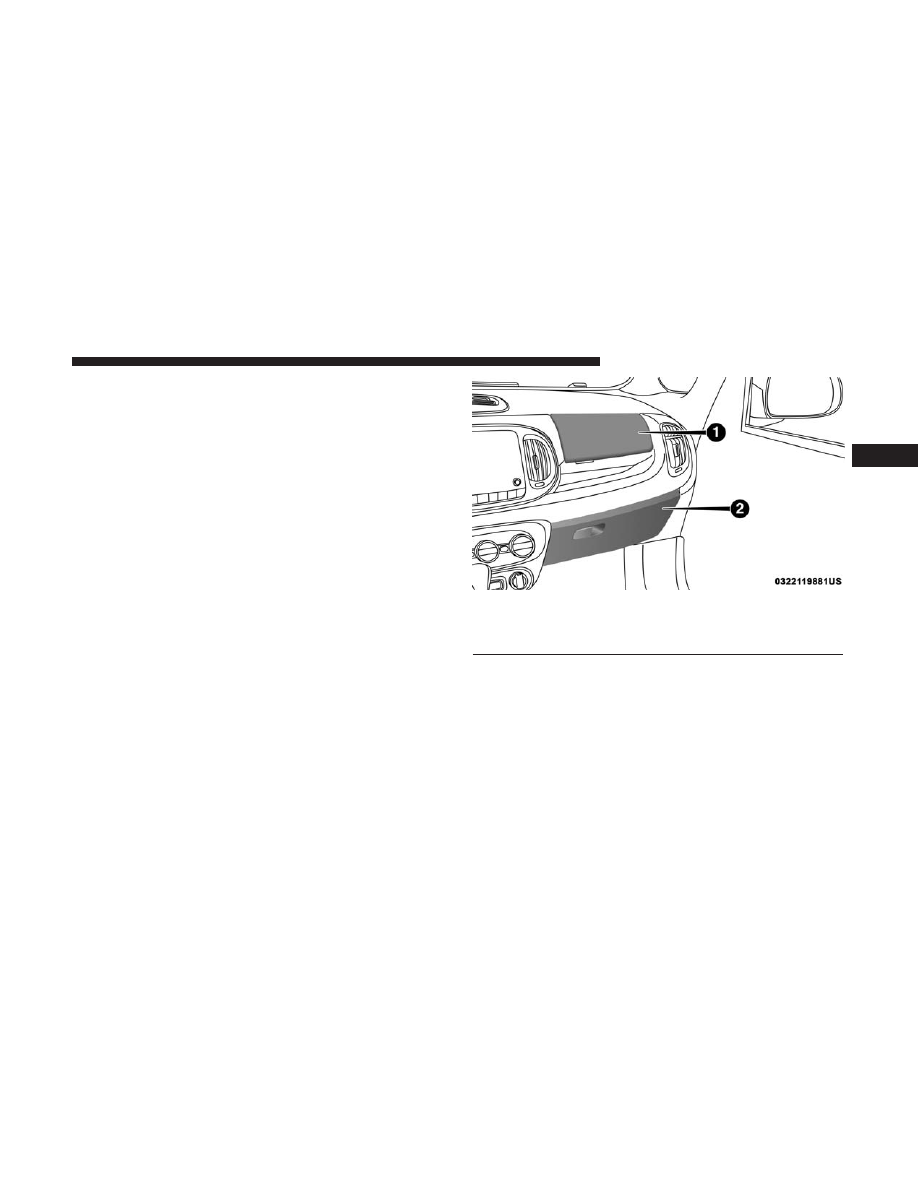

Glove Compartment

The glove compartment is located on the passenger side of
the instrument panel and features both an upper and lower
storage area.

To open the upper glove compartment, push upward on
the handle release. The glove compartment door will
automatically open.

To open the lower glove compartment, pull the release
handle.

Glove Compartment Storage

1 — Upper Glove Compartment
2 — Lower Glove Compartment

3

GETTING TO KNOW YOUR VEHICLE

81

Front Center Armrest Storage — If Equipped

The front center armrest contains a storage compartment.
To open the storage compartment, push in the release latch
on the front of the armrest.

Lift upward on the armrest to gain access to the storage
area.

The front center armrest can also be lifted up and adjusted
in three positions. To adjust the armrest down, pull up on
the armrest, then push the latch down.

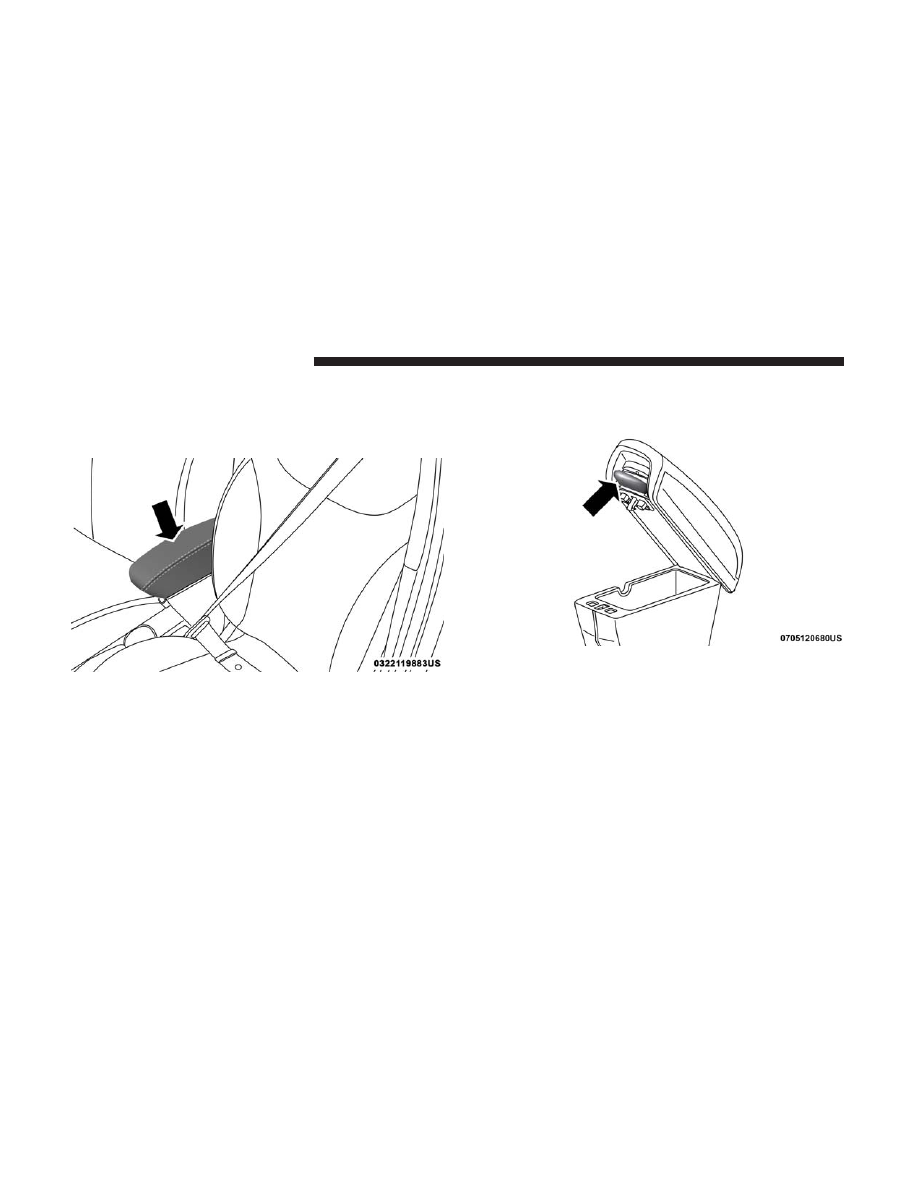

Front Center Armrest

Armrest Storage Release Latch

82

GETTING TO KNOW YOUR VEHICLE

Cupholders

For the driver and front passenger, cupholders are located
on the floor console between the front seats.

For the rear seat passengers, there is one cupholder located
in the center armrest (if equipped).

Power Outlets

Passenger Compartment Power Outlet

The power outlet is located on the instrument panel, below
the climate controls. It only operates with the ignition key
at MAR/ON.

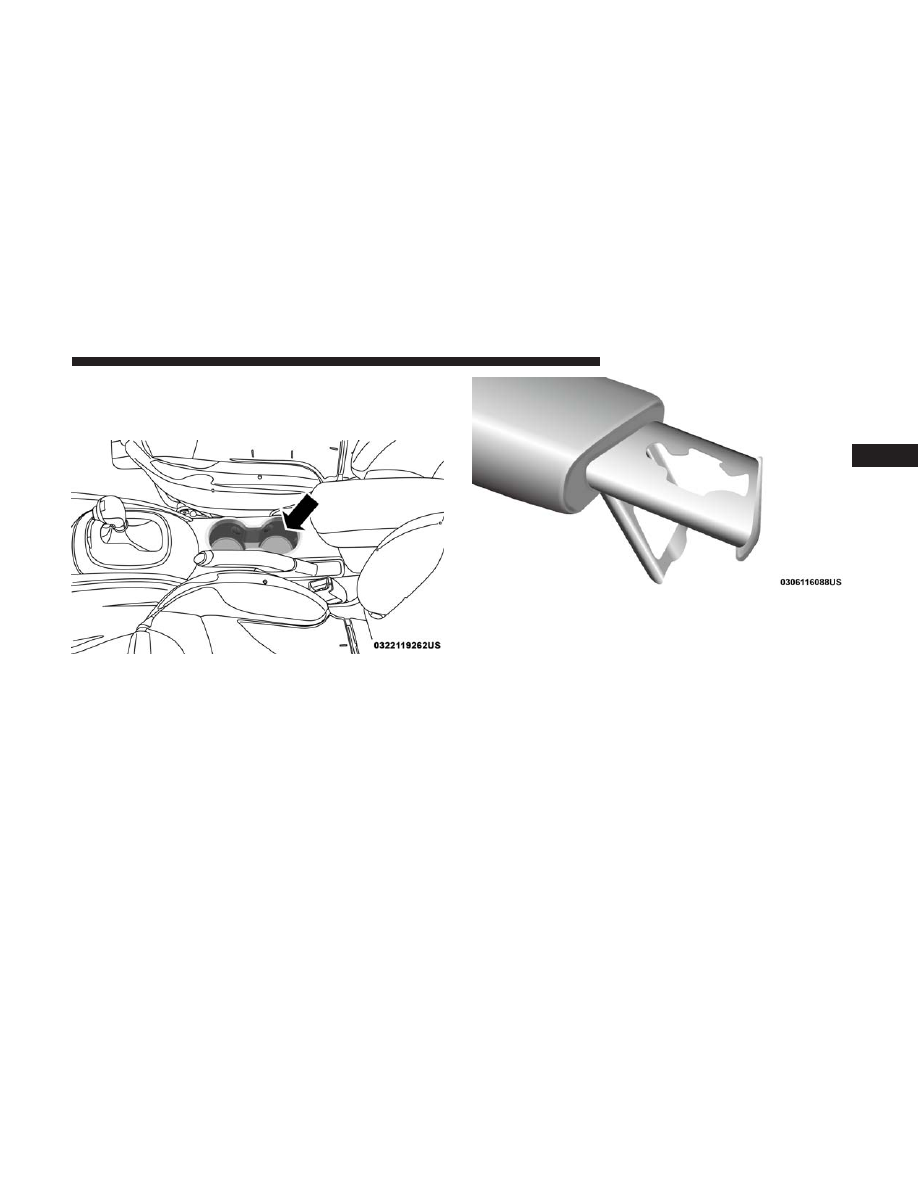

Front Cupholders

Rear Cupholder

3

GETTING TO KNOW YOUR VEHICLE

83

On models with optional

⬙smoker’s kit,⬙ the cigar lighter

takes the place of the power socket. Refer to “Cigar
Lighter” in this section for further information.

NOTE:

Do not connect devices with power higher than 180

W to the socket. Do not damage the socket by using
unsuitable adaptors.

Cigar Lighter — If Equipped

This is located on the instrument panel, below the climate
controls. To activate the cigar lighter, push and release the
knob. After a few seconds the knob automatically returns
to its initial position, and the cigar lighter is ready for use.

WARNING!

When the cigar lighter is in use it becomes very hot. To
avoid serious injury, handle the cigar lighter with care.
Always check that the cigar lighter has turned off.

NOTE:
• Always check that the cigar lighter is switched off.
• Do not connect devices with power higher than 180 W to

the socket. Do not damage the socket by using unsuit-
able adaptors.

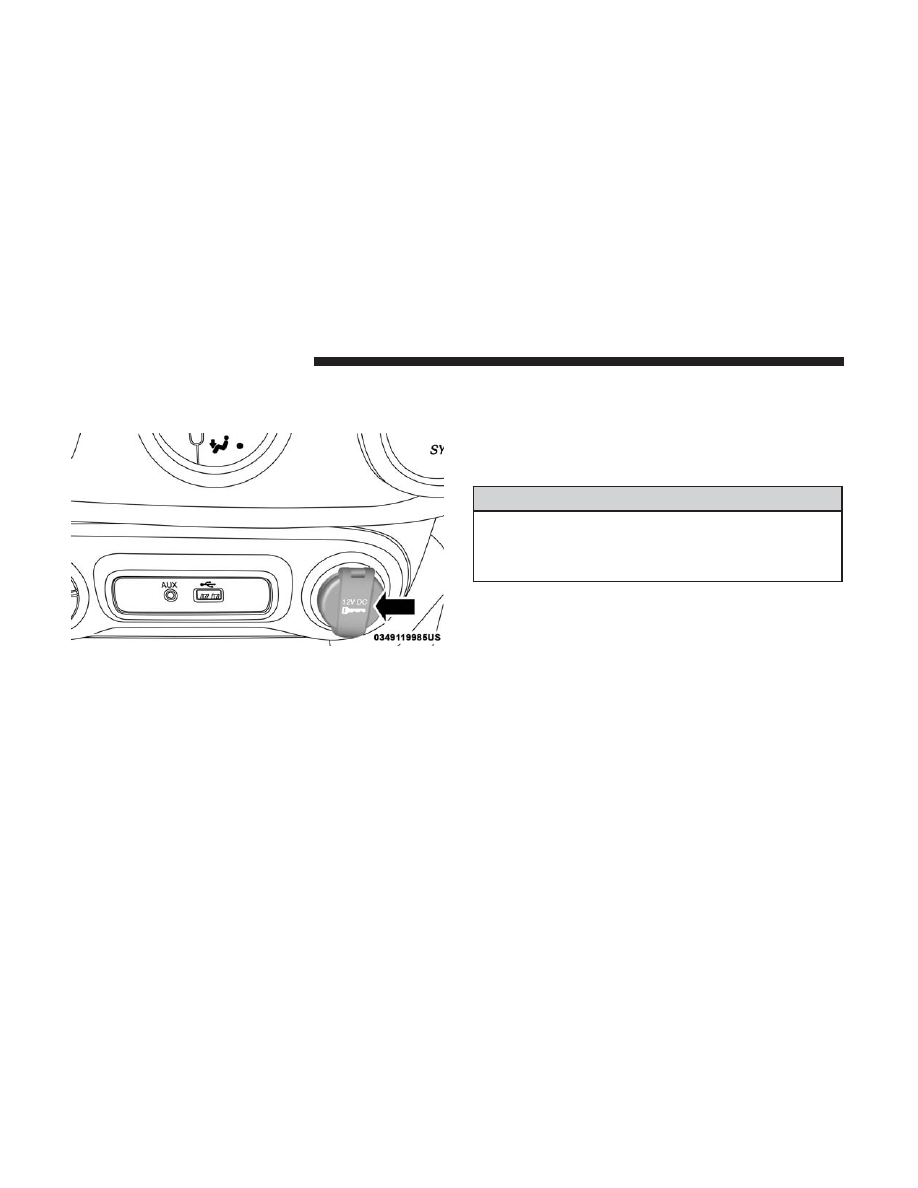

Passenger Compartment Power Outlet

84

GETTING TO KNOW YOUR VEHICLE

ROOF LUGGAGE RACK — IF EQUIPPED

The crossbars and siderails are designed to carry the
weight on vehicles equipped with a luggage rack. The load
must not exceed 110 lbs (50 kg), and should be uniformly
distributed over the luggage rack crossbars.

Their are two attachment points inside the door jambs that
the roof rack crossbars attach to.

Distribute cargo weight evenly on the roof rack crossbars.
The roof rack does not increase the total load carrying
capacity of the vehicle. Be sure the total load of cargo inside
the vehicle plus that on the external rack does not exceed
the maximum vehicle load capacity.

WARNING!

Cargo must be securely tied down before driving your
vehicle. Improperly secured loads can fly off the ve-
hicle, particularly at high speeds, resulting in personal
injury or property damage. Follow the roof rack cau-
tions when carrying cargo on your roof rack.

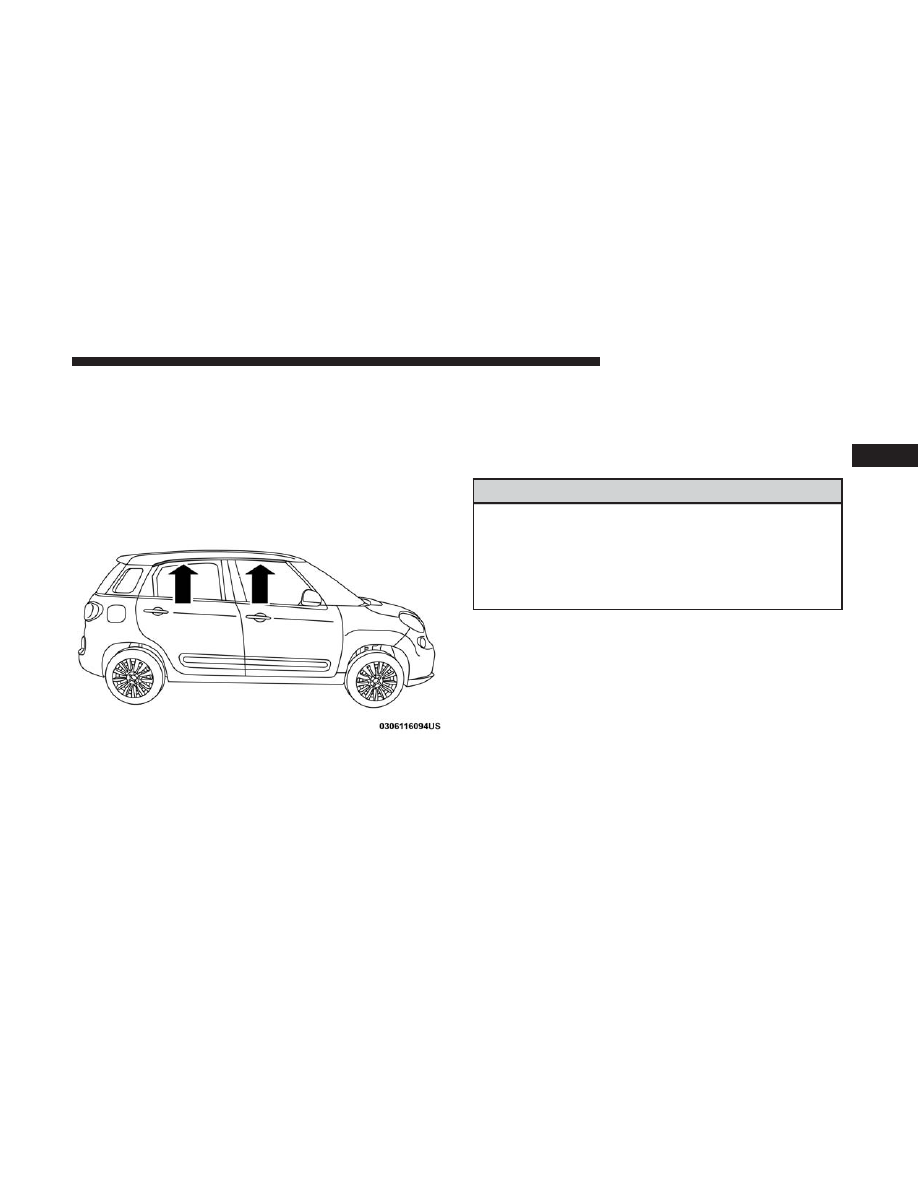

Roof Rack Attachment Points

3

GETTING TO KNOW YOUR VEHICLE

85

GETTING TO KNOW YOUR INSTRUMENT PANEL

CONTENTS

䡵 INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . . . .88

▫ Instrument Cluster Descriptions . . . . . . . . . . . . .88

䡵 INSTRUMENT CLUSTER DISPLAY . . . . . . . . . . . .90

▫ Instrument Cluster Display Control Buttons . . . .91
▫ Change Engine Oil Indicator System . . . . . . . . . .92
▫ Instrument Cluster Display Menu Items. . . . . . . .92

䡵 WARNING LIGHTS AND MESSAGES . . . . . . . . . .98

▫ Red Warning Lights . . . . . . . . . . . . . . . . . . . . . .98
▫ Yellow Warning Lights . . . . . . . . . . . . . . . . . . .102

▫ Yellow Indicator Lights. . . . . . . . . . . . . . . . . . .106
▫ Green Indicator Lights . . . . . . . . . . . . . . . . . . .108
▫ White Indicator Lights . . . . . . . . . . . . . . . . . . .108
▫ Blue Indicator Lights . . . . . . . . . . . . . . . . . . . .109

䡵 ONBOARD DIAGNOSTIC SYSTEM — OBD II . . .109

▫ Onboard Diagnostic System (OBD II)

Cybersecurity. . . . . . . . . . . . . . . . . . . . . . . . . .110

䡵 EMISSIONS INSPECTION AND MAINTENANCE

PROGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . .110

4

INSTRUMENT CLUSTER

Instrument Cluster Descriptions

1. Speedometer

• Indicates vehicle speed.

2. Instrument Cluster Display

• The instrument cluster display shows messages when

the appropriate conditions exist. Refer to “Instrument
Cluster Display” in “Getting To Know Your Instru-
ment Panel” for further information.

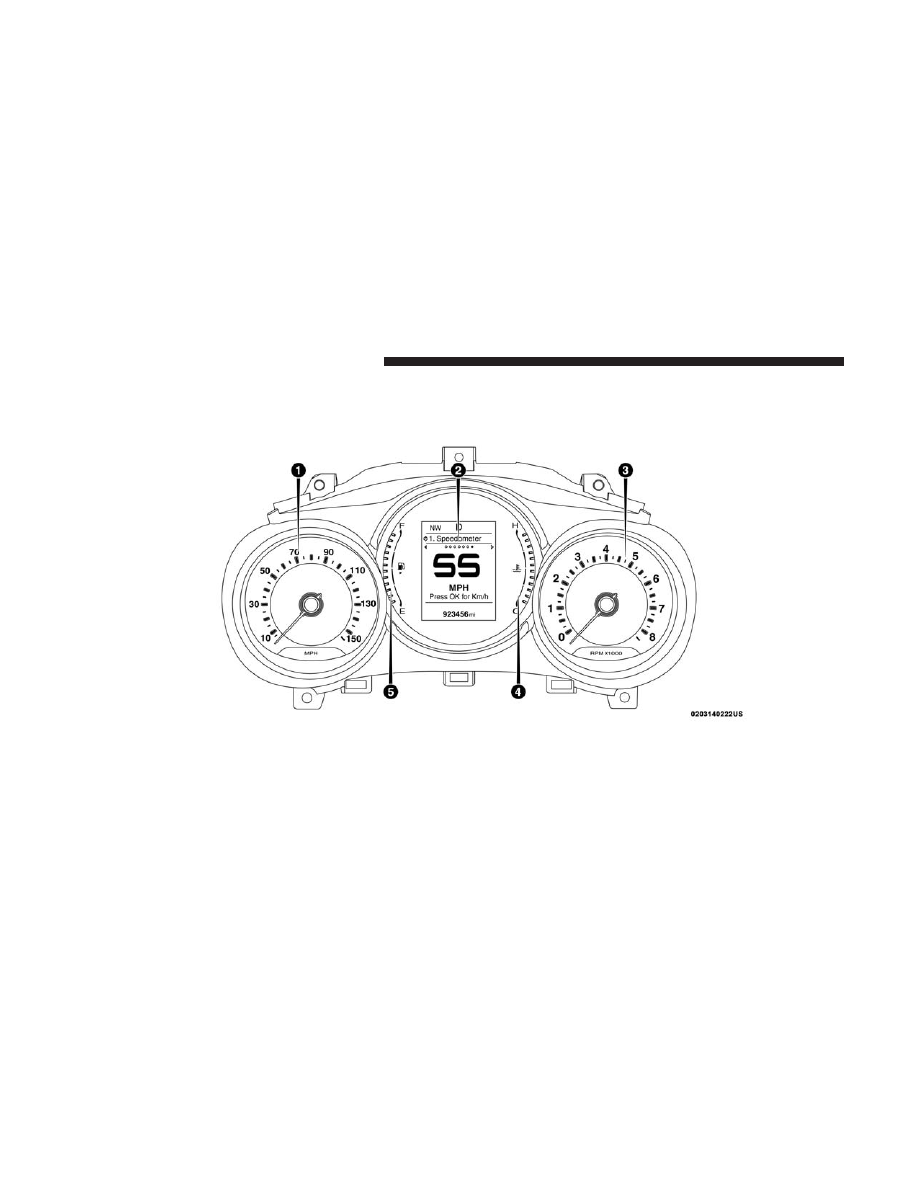

Instrument Cluster

88

GETTING TO KNOW YOUR INSTRUMENT PANEL
