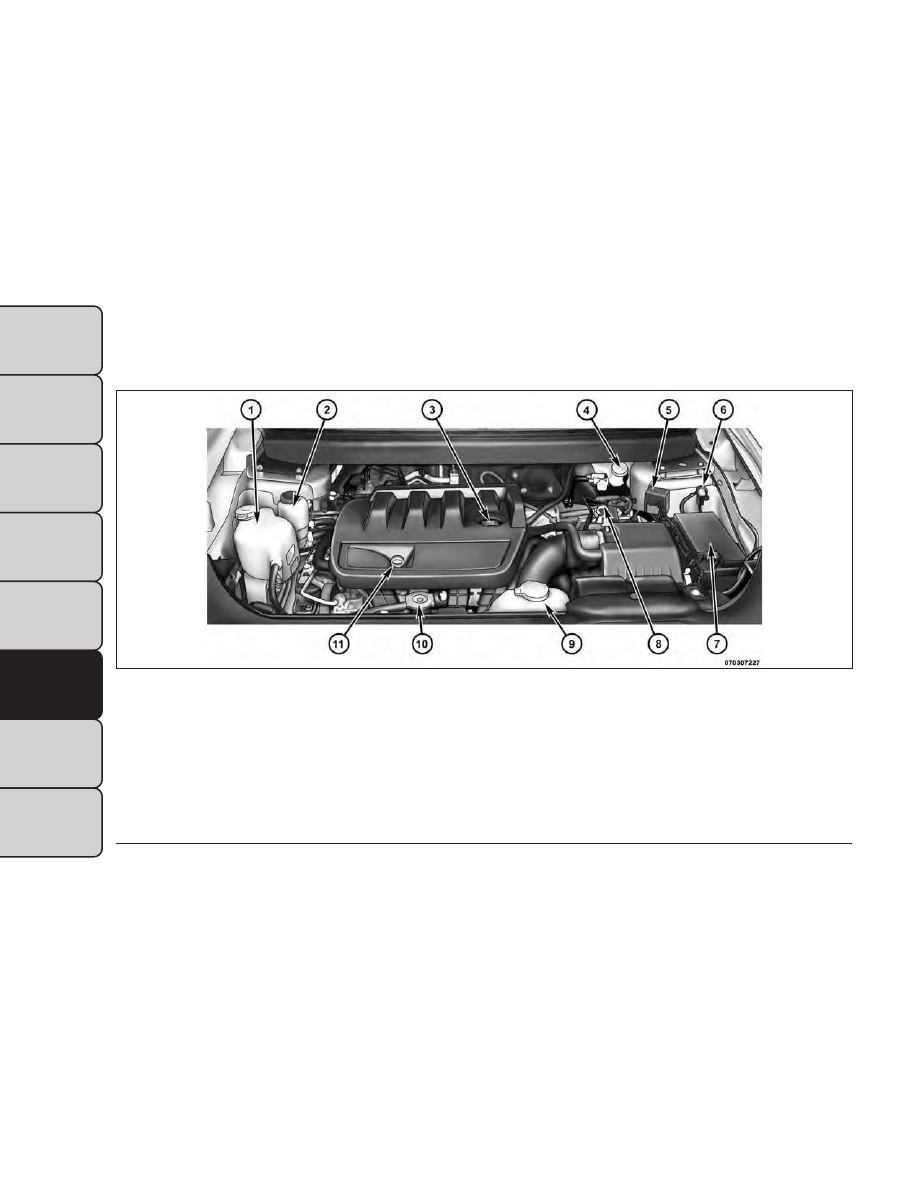

ОТСЕК ДВИГАТЕЛЯ — 2,4 Л

(Рис. 191)

(Рис. 191)

1 – Бачок охлаждающей жидкости двигателя

7 — Блок распределения питания (предохранители)

2 – Бачок жидкости усилителя рулевого управления 8 — Масляный щуп автоматической коробки пере-

дач (только для 4-ступенчатых коробок)

3 – Уровень масла двигателя

9 – Бачок жидкости стеклоомывателя

4 – Бачок тормозной жидкости

10 — Крышка системы охлаждения

5 — Запуск от внешнего источника (положитель-
ный полюс батареи)

11 – Масляный щуп двигателя

6 — Запуск от внешнего источника (отрицатель-
ный полюс батареи)

430

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

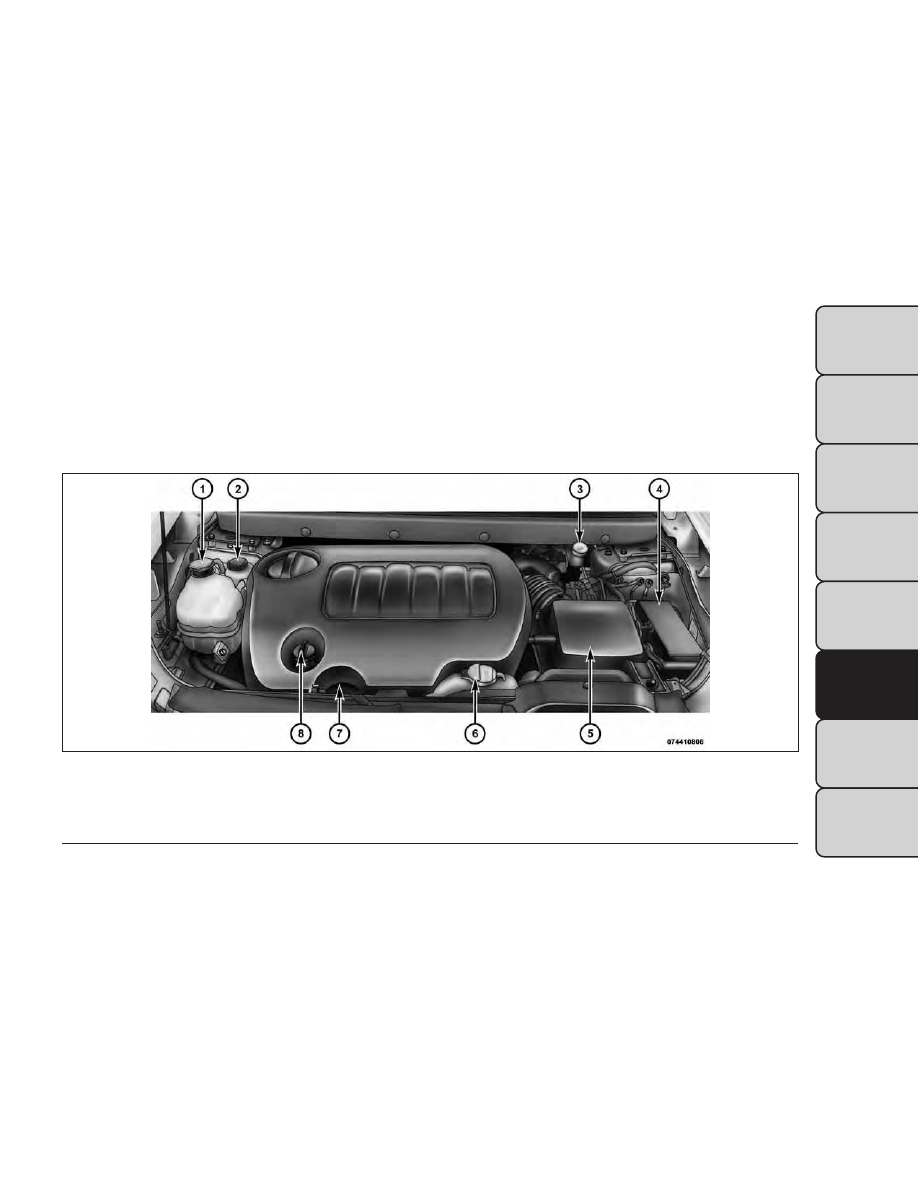

ОТСЕК ДВИГАТЕЛЯ — 3,6 Л

(Рис. 192)

(Рис. 192)

1 – Бачок охлаждающей жидкости двигателя

5 – Фильтр воздуха очистителя

2 – Бачок жидкости усилителя рулевого управления 6 – Бачок жидкости стеклоомывателя

3 – Бачок тормозной жидкости

7 – Масляный щуп двигателя

4 — Блок распределения питания (предохранители) 8 – Уровень масла двигателя

431

ЗНАКОМ-
СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-
НОСТЬ

ЗАПУСК
ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-
НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-
НОЙ

СИТУАЦИИ

ОБСЛУЖИ-
ВАНИЕ И

УХОД

ТЕХНИЧЕ-
СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ
УКАЗАТЕЛЬ

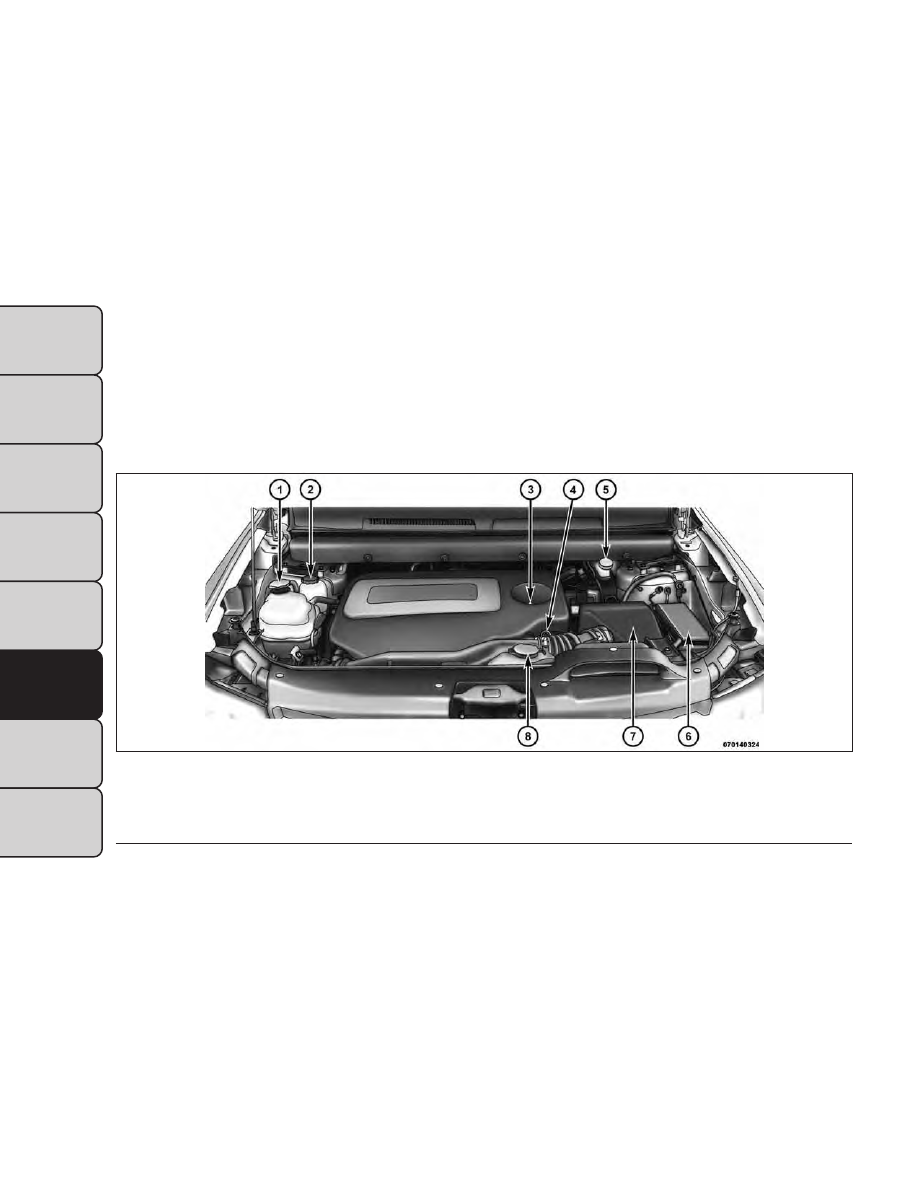

ОТСЕК ДВИГАТЕЛЯ — ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ 2,0 л

(Рис. 193)

(Рис. 193)

1 – Бачок охлаждающей жидкости двигателя

5 – Бачок тормозной жидкости

2 – Бачок жидкости усилителя рулевого управления 6 - Блок распределения питания (предохранители)

3 – Уровень масла двигателя

7 – Фильтр воздуха очистителя

4 – Масляный щуп двигателя

8 – Бачок жидкости стеклоомывателя

432

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

ОПЕРАЦИИ ТЕХОБСЛУЖИВАНИЯ

На нижеследующих страницах приведено опи-
сание требуемых операций технического об-
служивания приписанные инженерами, кото-
рые проектировали ваш автомобиль.
Помимо этих операций техобслуживания, ука-
занных в фиксированном плане техобслужи-
вания имеются другие компоненты для кото-
рых может требоваться обслуживание или
замена в будущем.

•

Некорректность технического об-

служивания автомобиля или выпол-

нения ремонтных работ по замене ра-

бочих компонентов может привести к еще

более дорогостоящему ремонту, поврежде-

нию других компонентов или негативно пов-

лиять на эксплуатационные характеристики

автомобиля. Свяжитесь с уполномоченным

дилером или обратитесь в автосервис для вы-

явления неисправности.

•

Техобслуживание

и

ремонт

автомобиля

должны проводиться авторизованным диле-

ром компании FIAT. Для плановых операций те-

хобслуживания и мелкого ремонта, которые вы

хотели бы проводить самостоятельно,рекомен-

дуем использовать надлежащее оборудование,

оригинальные запасные части производства

FIAT и необходимые жидкости. Тем не менее,

если у вас нет нужного опыта, доверьте прове-

дение таких операций специалистам.

•

Данный автомобиль предусматривает исполь-

зование усовершенствованных эксплуатацион-

ных жидкостей, которые повышают эксплуатаци-

онные

характеристики

и

управляемость

автомобиля, а также позволяют увеличить вре-

менные интервалы между техническим обслужи-

ванием. Не используйте химические жидкости

для данных компонентов, поскольку они могут

повредить двигатель, трансмиссию, гидроусили-

тель руля и систему кондиционирования воздуха.

Такие повреждения не покрываются ограничен-

ной гарантией на новый автомобиль. При необхо-

димости использования промывочных жидкос-

тей в случае неисправной работы отдельных

компонентов используйте только те жидкости,ко-

торые отвечают всем необходимым требованиям.
