7. Совместите указательные язычки новой

колбы задней противотуманной лампы/узла
с пазами в воротничке отверстия для колбы
на задней части корпуса лампы.

8. Вставляйте колбу в корпус лампы пока ука-

зательные язычки не зайдут в пазы ворот-
ничка.

9. Крепко и равномерно вставьте лампу прямо

в корпус лампы, пока оба фиксатора не
зайдут плотно на место.

10. Установка на место корпуса противоту-

манной лампы.

БОКОВАЯ КОНТРОЛЬНАЯ СИГНАЛЬНАЯ
ЛАМПА
Боковые сигнальные контрольные лампы на-
ходятся в обеих передних отбойных панелях.
1. Надавите на линзы передней контрольной

лампы влево, чтобы снять давление пру-
жины и затем вытяните ее наружу.

2. Отсоедините лампу от соединителя жгута и

затем подсоедините новую лампу. (Рис. 182)

3. Зацепите правый крючок боковой конт-

рольной лампы в металлическую пластину
(соблюдайте правильную ориентацию букв
на линзах).

4. Поверните боковую контрольную лампу на

место пока левая сторона не зафиксиру-
ется, при этом слышится легкий щелчок.

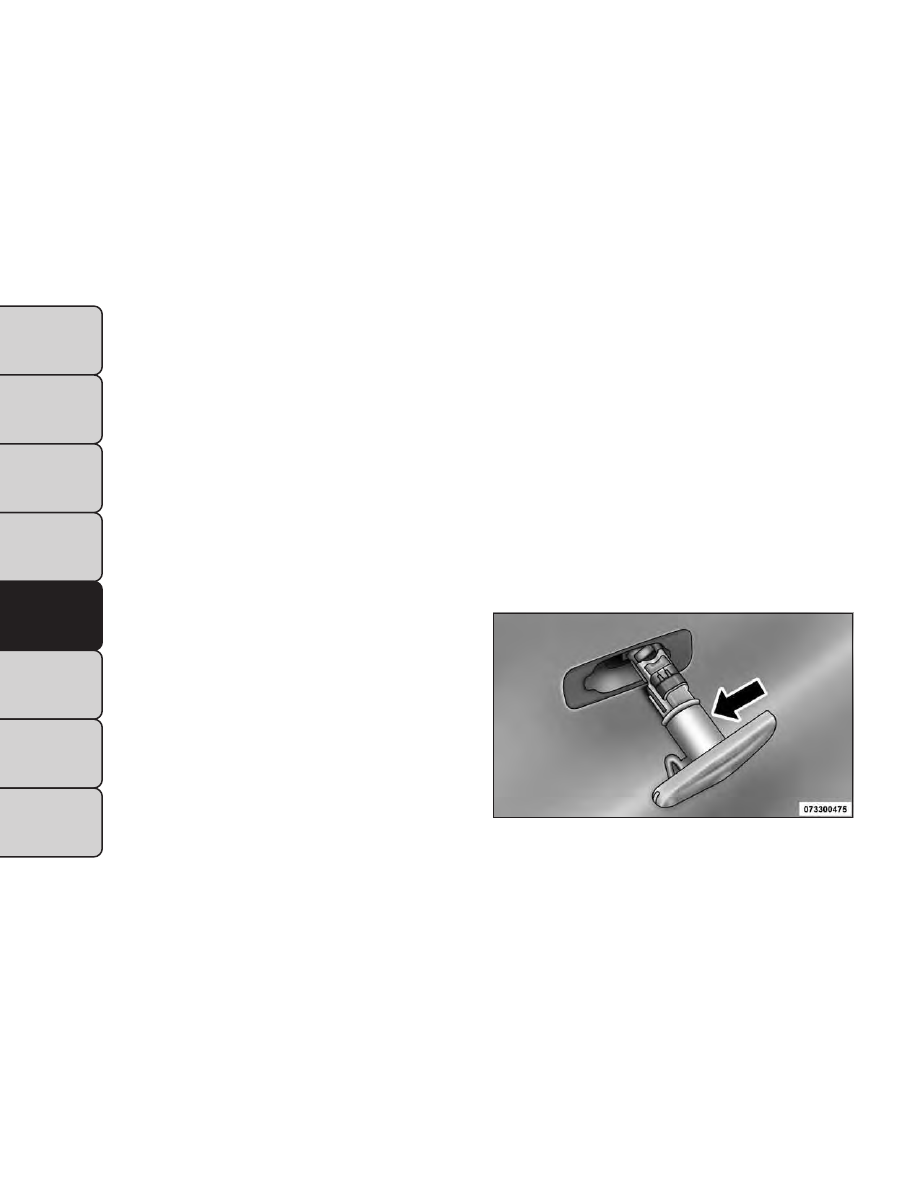

(Рис. 182)

Снятие колбы боковой контрольной лампы

398

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

ЛАМПА ЗАДНЕГО СИГНАЛА ПОВОРОТА
Лампы задних огней разделены на две части.
Лампы задних огней/стоп-сигнала/заднего сиг-
нала поворота находятся внутри панелей кор-
пуса на задних углах кузова. Лампы задних
огней и заднего хода находятся в двери багаж-
ника.

Замена лампы заднего сигнала поворота.
1. Откройте дверь багажника.
2. Снимите два крепежа с внутренней стороны

корпуса лампы заднего огня. (Рис. 183)

3. Аккуратно вставьте подстроечный стер-

жень (пластиковый инструмент с плоским
острием) между панелью корпуса и наруж-
ной стороной корпуса лампы заднего огня –
одной рукой, и захватите фланец на внут-
ренней стороне корпуса лампы заднего
огня другой рукой. Используя подстроечный
стержень надавите рукой, чтобы отсоеди-
нить корпус лампы заднего огня от авто-
мобиля.

4. Поворачивайте электрический соедини-

тель нужной лампы на

¼

оборота против

часовой стрелки и извлеките узел из кор-
пуса.

5. Снимите лампу из гнезда и затем устано-

вите новую лампу.

6. Установите колбу и узел соединителя в кор-

пус и поворачивайте соединитель на

¼

обо-

рота по часовой стрелке до фиксации.

7. Установите на место корпус лампы заднего

огня и крепежи.

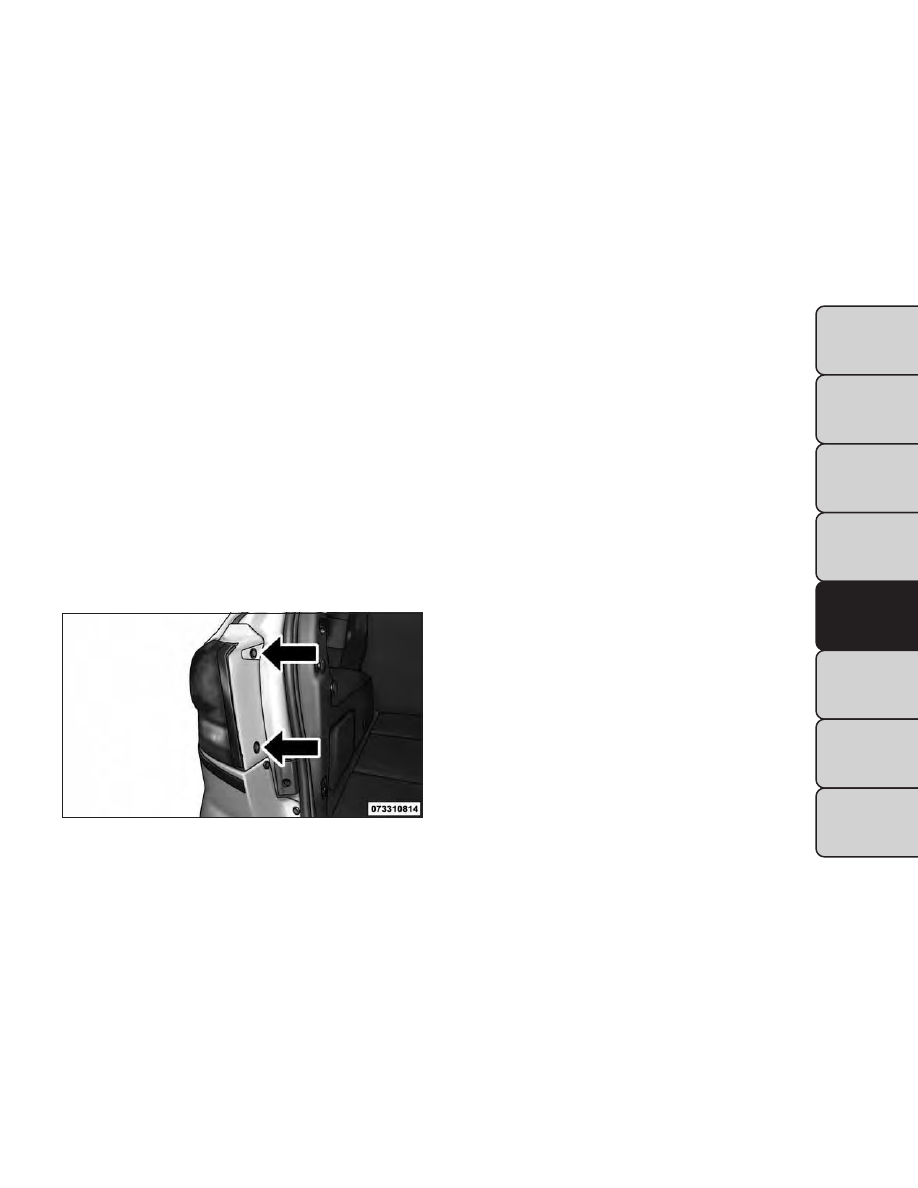

(Рис. 183)

Внутренние крепления корпуса заднего фонаря

399

ЗНАКОМ-
СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-
НОСТЬ

ЗАПУСК
ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-
НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-
НОЙ

СИТУАЦИИ

ОБСЛУЖИ-
ВАНИЕ И

УХОД

ТЕХНИЧЕ-
СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ
УКАЗАТЕЛЬ

Замена лампы заднего хода
1. Откройте дверь багажника.
2. Снимите два крепежа, закрепляющие кор-

пус лампы заднего огня к двери багажника
с внутренней стороны двери багажника.
(Рис. 184)

3. Аккуратно вставьте подстроечный стер-

жень (пластиковый инструмент с плоским
острием) между корпусом лампы заднего
огня и дверью багажника. Используя под-
строечный стержень, надавите рукой,
чтобы отсоединить корпус заднего огня от
двери багажника. (Рис. 185)

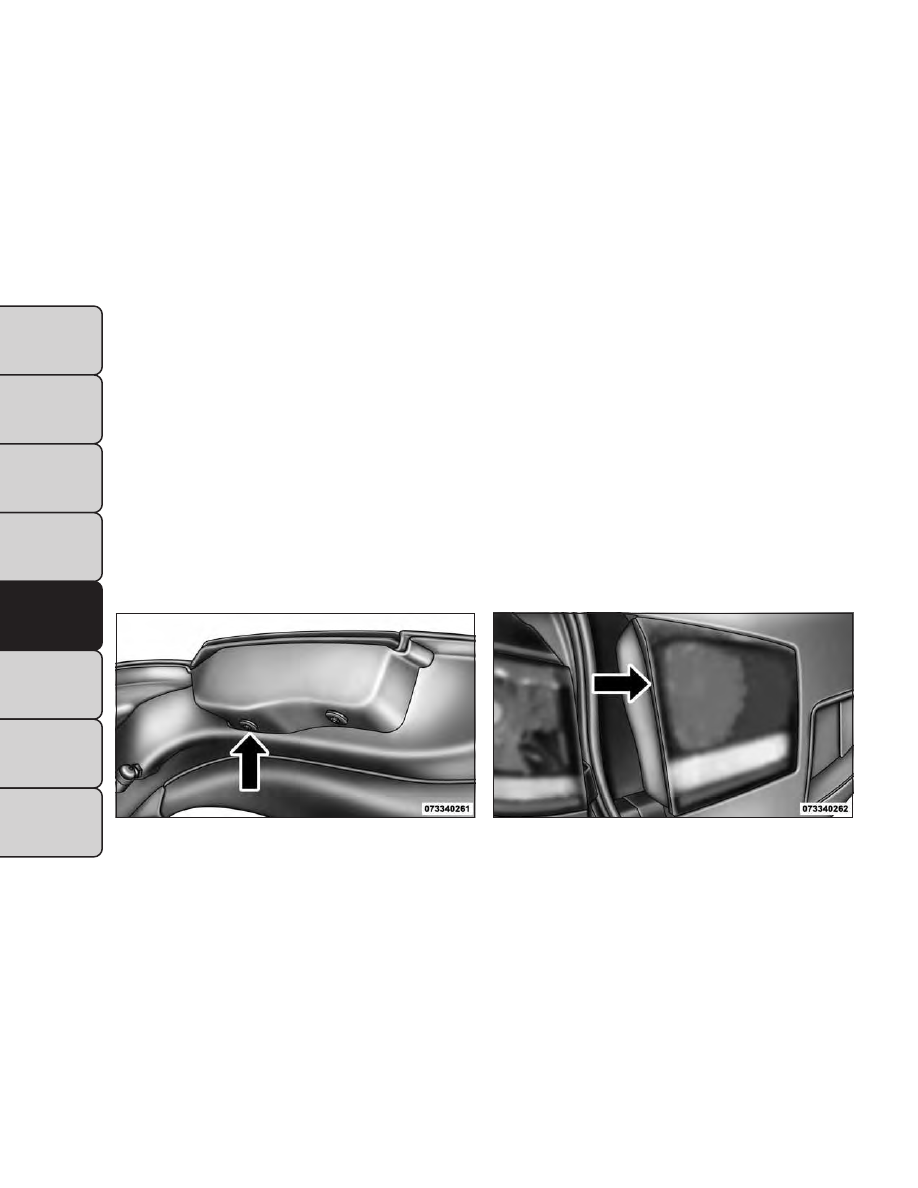

(Рис. 184)

Фиксаторы корпуса заднего фонаря

(Рис. 185)

Лампа освещения задней двери

400

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

4. Поворачивайте электрический соедини-

тель нужной лампы на

¼

оборота против

часовой стрелки и извлеките узел из кор-
пуса.

5. Снимите лампу из гнезда и затем устано-

вите новую лампу.

6. Установите колбу и узел соединителя в кор-

пус и поворачивайте соединитель на

¼

обо-

рота по часовой стрелке до фиксации.

7. Установите на место корпус лампы заднего

огня и крепежи.

ЛАМПА НОМЕРНОГО ЗНАКА
1. Нажмите маленький фиксирующий язычок,

выступающий из конца линз в направлении
автомобиля, и удерживайте его в этом поло-
жении.

2. Вставьте маленький инструмент с плоским

острием между концом линз с фиксирую-
щим язычком и окружающим корпусом и
затем поворачивайте инструмент, чтобы от-
делить линзы от корпуса.

3. Удерживая линзы одной рукой, поворачи-

вайте электрический соединитель лампы
на

¼

оборота против часовой стрелки дру-

гой рукой, и затем отделите колбу и узел
соединителя от линз.

4. Снимите лампу из гнезда и затем устано-

вите новую лампу.

5. Установите колбу и узел соединителя в кор-

пус и поворачивайте соединитель на

¼

обо-

рота по часовой стрелке до фиксации.

6. Вставьте конец линзы, не защелкивая яр-

лычок в корпус на двери багажника и затем
вдавите противоположный конец линзы в
корпус так, чтобы он защелкнулся в кор-
пусе.
