Устанавливайте домкрат под авто-
мобилем только в точках, указан-
ных в Инструкции по использова-

нию домкрата.

(Рис. 170)
1. Достаньте из мест хранения запасное ко-

лесо, домкрат и ручку домкрата.

2. Отпустите, но не выкручивайте гайки на

спущенном колесе. Отвинтите гайки на пол-
ный оборот против часовой стрелки, пока
колесо все еще находится на земле.

3. Установите домкрат в месте подъема авто-

мобиля, которое было бы ближе всего к спу-

щенному колесу. Установите опору домкрата
по центру между сливными желобками на
выступе порога. Поверните винт домкрата
по часовой стрелке, чтобы прочно соединить
опору домкрата с участком подъема выступа
порога.

(Рис. 171) (Рис. 172) (Рис. 173)

(Рис. 174)

4. Поднимите автомобиль, поворачивая руч-

кой винт домкрата по часовой стрелке Под-
нимайте автомобиль до тех пор, пока ко-
лесо не поднимется на поверхностью
дороги, и этого зазора будет достаточно для
того, чтобы поменять колесо. При мини-
мальном подъеме колеса обеспечивается
максимальная устойчивость.

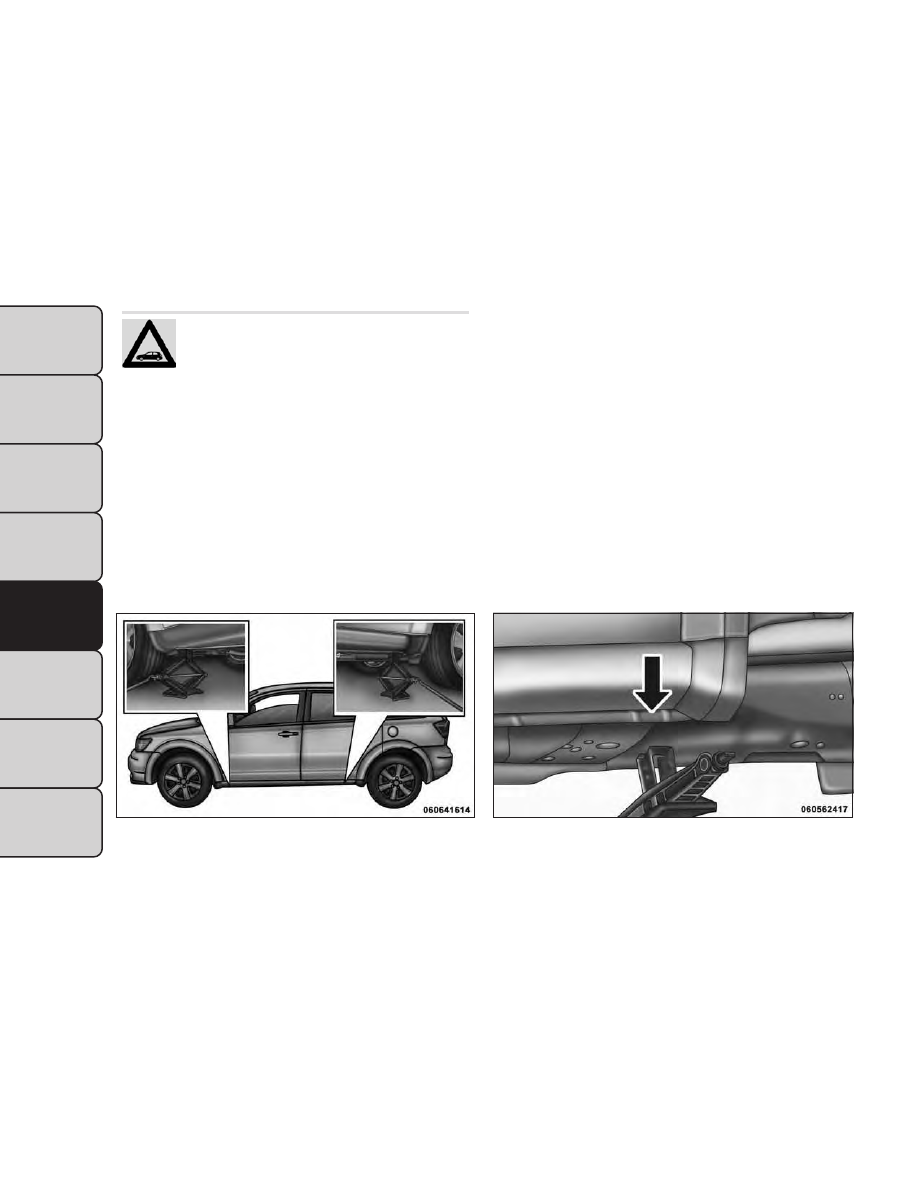

(Рис. 170)

Места установки домкрата

(Рис. 171)

Переднее расположение домкрата

378

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

ПРЕДУПРЕЖДЕНИЯ!

Подъем автомобиля на большую
высоту делает его менее устойчи-

вым. Автомобиль может сорваться с дом-
крата и травмировать находящихся поб-
лизости

людей.

Поэтому

всегда

поднимайте автомобиль только на мини-
мальную высоту, достаточную для за-
мены колеса.

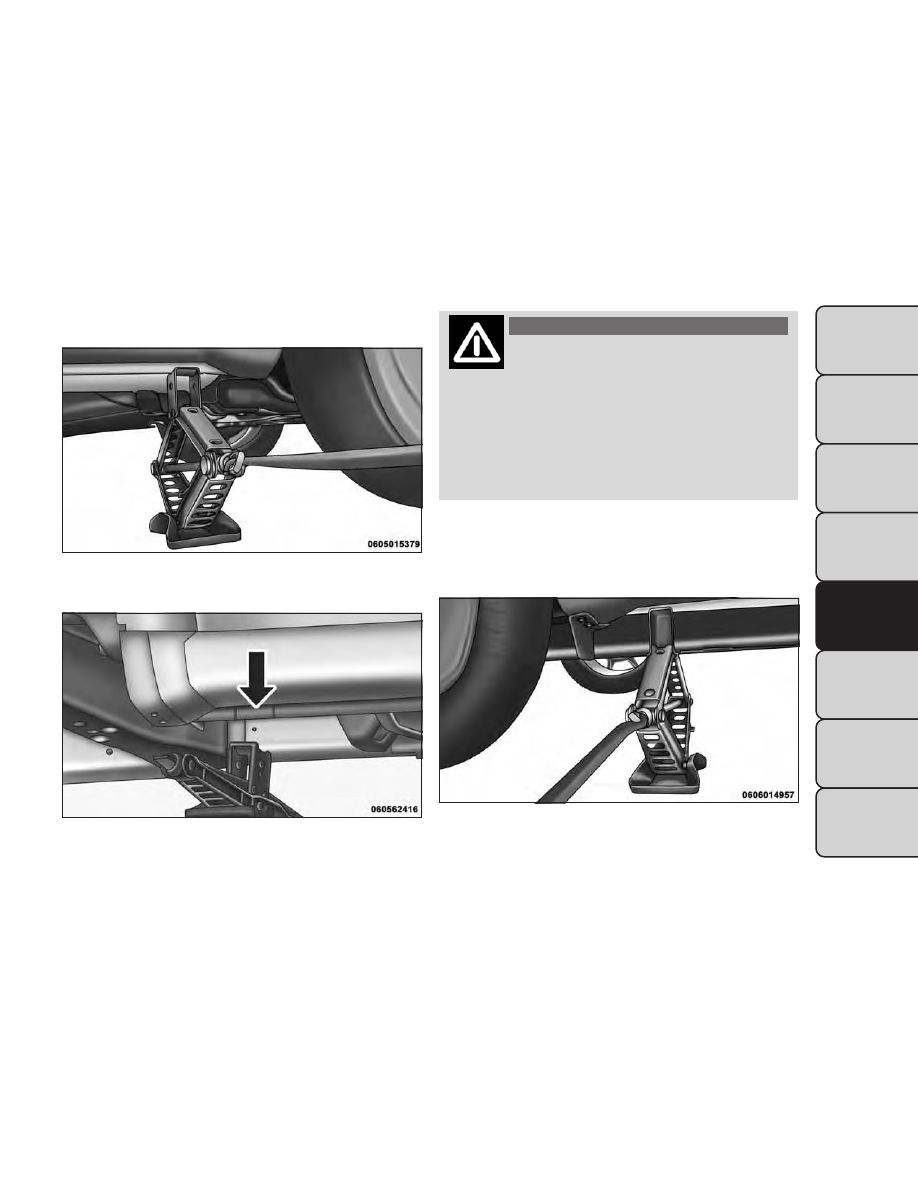

(Рис. 172)
Домкрат, расположенный спереди, в соединении с

ручкой

(Рис. 173)

Заднее расположение домкрата

(Рис. 174)
Домкрат, расположенный сзади, в соединении с руч-

кой

379

ЗНАКОМ-
СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-
НОСТЬ

ЗАПУСК
ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-
НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-
НОЙ

СИТУАЦИИ

ОБСЛУЖИ-
ВАНИЕ И

УХОД

ТЕХНИЧЕ-
СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ
УКАЗАТЕЛЬ

5. Отвинтите гайки с колеса. Если у колеса

автомобиля есть крышка, то ее надо отвин-
тить вручную. Не поддевайте крышку ломи-
ком, чтобы снять. Затем снимите колесо со
ступицы.

ПРЕДУПРЕЖДЕНИЯ!

Во избежание получения травм
обращайтесь с декоративными

колпаками колес аккуратно, избегая кон-
такта с металлическими краями и кре-
пежными зубьями.

6. Установите запасное колесо.

Следите за тем, чтобы при уста-
новке запасное колесо было обра-
щено колпачками ниппелей на-

ружу. Неправильная установка запасного
колеса может стать причиной поврежде-
ния автомобиля.

(Рис. 175)

ПРИМЕЧАНИЕ:
• Не пытайтесь установить центральный кол-

пачок или крышку колеса на компактную
шину, если она входит в комплект.

• Дополнительные указания по технике безо-

пасности и информацию по запасным коле-
сам, их использованию и работе смотрите в
пунктах “Компактная запасная шина” и “За-
пасное колесо ограниченного применения”
подраздела “Шины — общая информация”
раздела “Запуск и эксплуатация”.

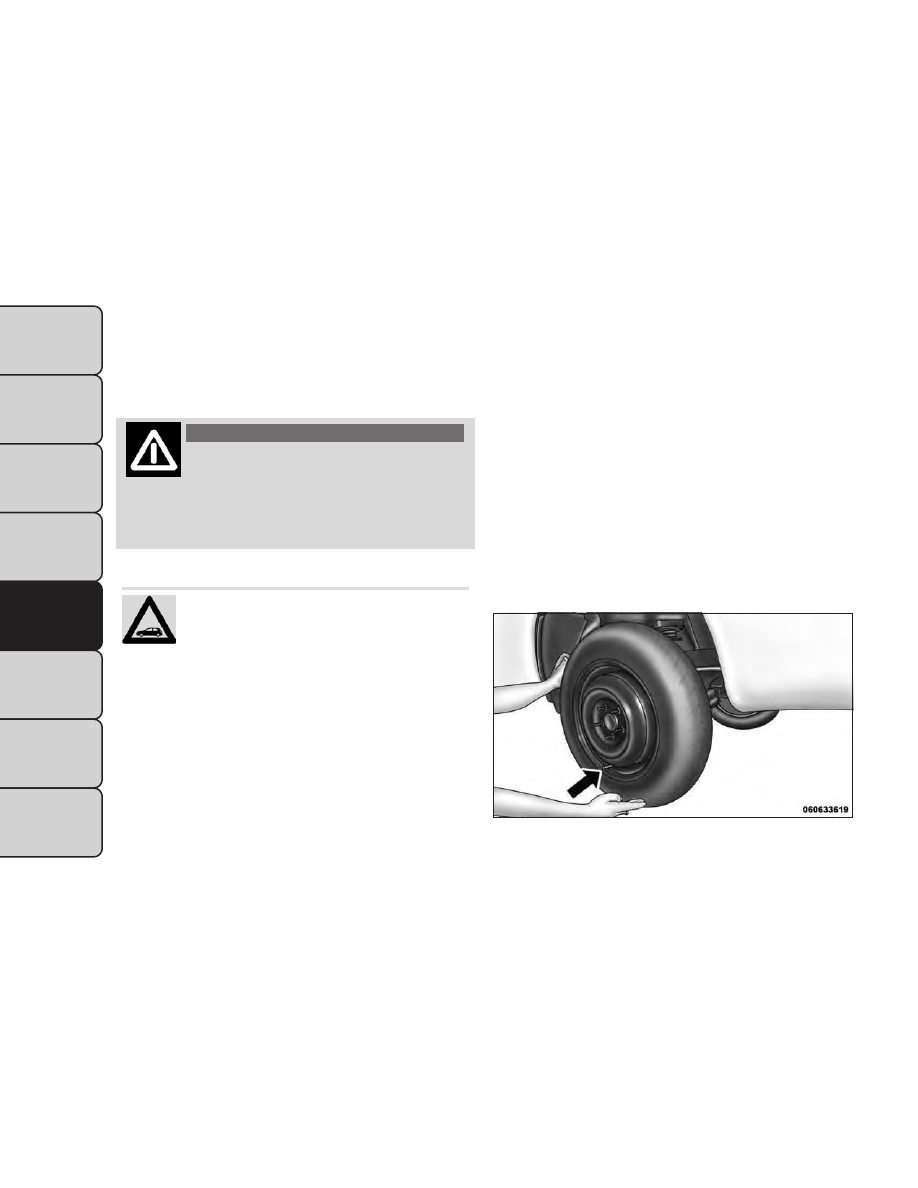

(Рис. 175)

Монтаж запасного колеса

380

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

7. Закрутите гайки на колесе конической сто-

роной к колесу. Слегка затяните гайки на
колесе.

ПРЕДУПРЕЖДЕНИЯ!

Во избежание соскальзывания
автомобиля с домкрата не затяги-

вайте гайки крепления колес полностью,
пока автомобиль не будет опущен на
землю. Несоблюдение этого требования
может привести к травмам.

8. Опустите автомобиль, поворачивая ручкой

винт домкрата против часовой стрелки.

9. Завершите затягивание зажимных гаек.

Нажмите на гаечный ключ и в то же время
на конец ручки для увеличения рычага. За-
тягивайте зажимные гайки в звездообраз-
ном порядке, пока каждая гайка не будет
затянута дважды. Требуемое значение мо-
мента затяжки зажимных гаек указано в
таблице 9Моменты затяжки9 в данном раз-
деле. При возникновении сомнений в пра-
вильности затяжки гаек обратитесь для
проверки к авторизованному дилеру или на
станцию техобслуживания.

10. Опустите домкрат в полностью сложенное

положение.

11. Положите спущенное колесо в грузовой от-

сек. Не храните спущенное колесо в
месте, предназначенном для запасного
колеса. Спущенное колесо следует немед-
ленно отремонтировать или заменить.

12. Чтобы сложить кабель лебедки и фикса-

тор, насадите собранный домкрат на веду-
щую гайку лебедки. Вращайте по часовой
стрелке собранный домкрат до тех пор,
пока не услышите, что лебедка щелкнула
три раза. Ее нельзя перетягивать.

13. Сложите ручку домкрата и домкрат. Уда-

лите противооткатные упоры и снимите
автомобиль со стояночного тормоза.

14. Как можно раньше проверьте давление

воздуха в шине. Отрегулируйте давление
воздуха в шине, если это необходимо.
