Fiat Freemont (2013 год). Руководство - часть 70

против движения, также имеют монтажную
лямку. На конце монтажной лямки предусмат-
ривается крюк для крепления к верхнему ан-
керу. После крепления к анкеру лямку можно
подтянуть.

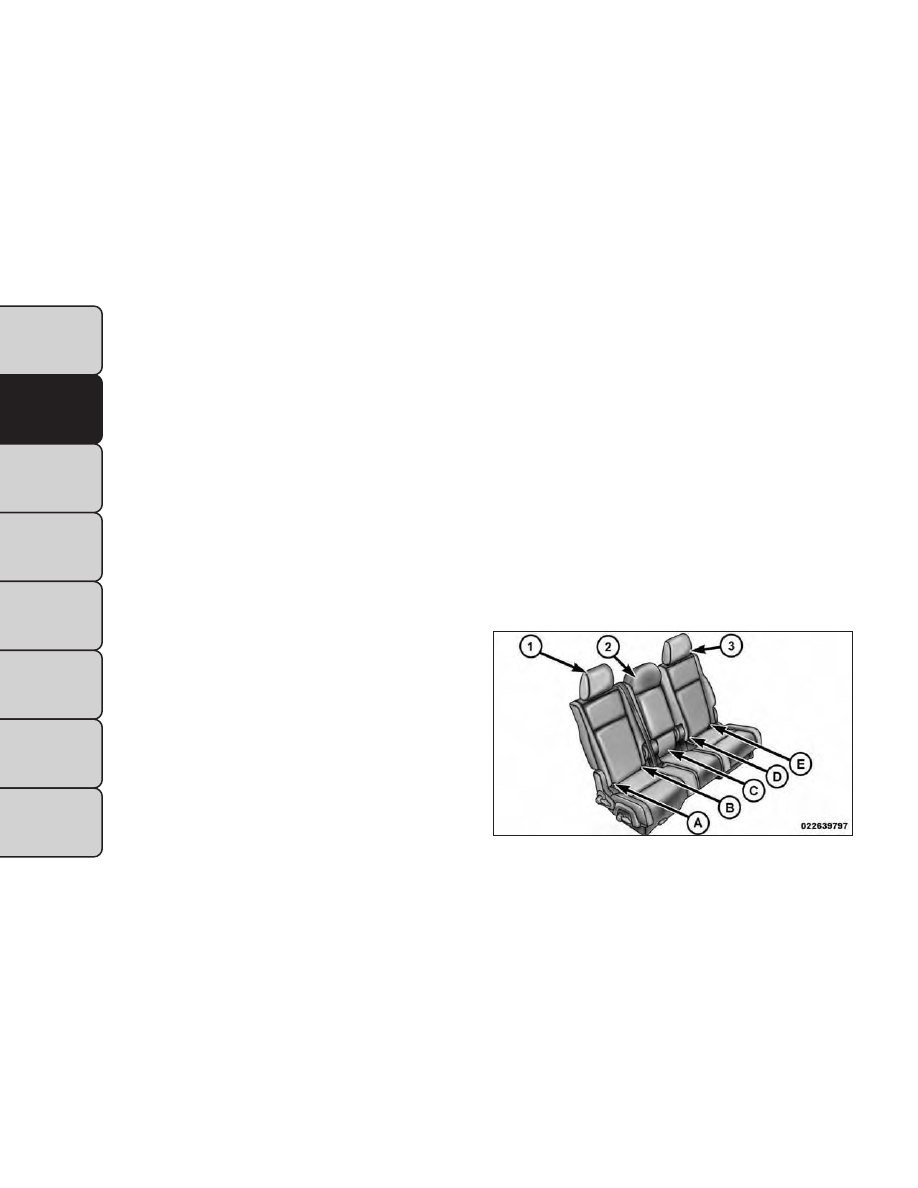

Сиденье в середине заднего ряда,
снабженное креплениями типа ISOFIX
Данный автомобиль имеет 5 нижних анкерных
креплений системы ISOFIX, расположенных на
заднем сиденье. Анкеры A и B предназначены
для фиксации детского кресла на правом за-
днем сиденье за передним пассажирским си-
деньем (1). Анкеры D и E служат для фиксации
детского кресла на левом заднем сиденье за
сиденьем водителя (3). Анкеры B и C исполь-
зуются для фиксации детского кресла на си-
денье в середине заднего ряда (2). Не исполь-
зуйте

для

крепления

детского

кресла,

совместимого с системой ISOFIX, анкеры C и
D. Положение, соответствующее этим анке-
рам, не предназначено для использования с
системой ISOFIX.

В данном автомобиле можно одновременно
установить до двух детских сидений с исполь-
зованием системы ISOFIX. При установке трех
детских кресел для фиксации устройства в
центре используйте ремень безопасности
автомобиля. При этом для крепления детских
кресел на крайних сиденьях (1) и (3) можно
использовать анкеры ISOFIX или ремни безо-
пасности автомобиля.

(Рис. 145)

(Рис. 145)

282

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

Существуют следующие варианты установки
двух детских кресел с помощью анкеров
ISOFIX в данном автомобиле:
1. Правое и левое крайние сиденья (1 и 3):

Установите детские кресла на правое и ле-
вое крайние сиденья с помощью анкеров A и
B, а также D и E. Не пользуйтесь для этого
анкером С сиденья в центре заднего ряда.
Если детские кресла не блокируют ленту и
замок ремня безопасности сиденья в цен-
тре, этот ремень можно использовать для
фиксации пассажира или детского кресла
на этом сиденье.

2. Левое крайнее сиденье и сиденье в центре

(3 и 2): Зафиксируйте первое детское
кресло на левом крайнем сиденье заднего
ряда с помощью нижних анкеров D и E.
Зафиксируйте второе детское кресло с по-
мощью центральных анкеров, B и C. Не ис-
пользуйте для этого внешний анкер, бли-
жайший к противоположной двери. Не
используйте свободное крайнее правое си-
денье (1) для размещения пассажиров. Де-
тское кресло в центре заблокирует замок
ремня безопасности крайнего правого си-
денья.

ПРЕДУПРЕЖДЕНИЯ!

• Для установки детского кресла
с системой ISOFIX в центре сиде-

нья (2) используйте анкеры В и С. Не ис-
пользуйте

для

крепления

детского

кресла с системой ISOFIX анкеры C и D.
Положение, соответствующее этим анке-
рам, не предназначено для использова-
ния с системой ISOFIX.
• При установке в центре сиденья (2) де-
тское кресло заблокирует замок ремня
безопасности,предназначенного для пус-
того правого крайнего сиденья (1). Не до-
пускается размещение еще одного пасса-
жира на этом сиденье.
• Не используйте один и тот же нижний
анкер для крепления более одного де-
тского кресла.

(Продолжение)

283

ЗНАКОМ-
СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-
НОСТЬ

ЗАПУСК
ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-
НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-
НОЙ

СИТУАЦИИ

ОБСЛУЖИ-
ВАНИЕ И

УХОД

ТЕХНИЧЕ-
СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ
УКАЗАТЕЛЬ

ПРЕДУПРЕЖДЕНИЯ! (Продолжение)

• При установке в ряд трех детских кресел
следите за тем,чтобы для фиксации кресла
в центре использовались ремень безопас-
ности автомобиля и центральный анкер.
При этом для крепления детских кресел на
крайних сиденьях можно использовать ан-
керы ISOFIX или ремни безопасности авто-
мобиля. Указания по типовой установке со-
держатся в разделе (Установка детских
кресел с системой ISOFIX(.

При установке детского кресла соблюдайте
указания его изготовителя. Представленное
ниже описание подходит не для всех систем
детской безопасности.

Порядок установки детского кресла с
креплениями системы ISOFIX:
1. Если сиденье, выбранное для установки де-

тского кресла, имеет переключаемый авто-
матический натяжитель (ALR) с функцией
блокировки, следуйте указаниям, приве-
денным ниже: Чтобы определить, каким
ремнем безопасности оснащено сиденье,
обратитесь к разделу 9Установка детских
кресел с использованием ремней безопас-
ности автомобиля9

2. Ослабьте регуляторы на нижних соедини-

тельных элементах и на монтажной лямке
детского сиденья, так вам будет легче за-
крепить соединительные элементы на ан-
керах автомобиля.

3. Поместите детское сиденье между ниж-

ними анкерами выбранного сиденья авто-
мобиля. На некоторых сиденьях второго
ряда для лучшей установки детского
кресла необходимо наклонить спинку или
поднять подголовник. Если заднее сиденье
имеет функцию регулировки положения,
можно отодвинуть его в крайнее заднее по-
ложение, тем самым освободив место под
детское кресло. Кроме того, можно отодви-
нуть переднее сиденье вперед, чтобы осво-
бодить еще больше места под кресло.

4. Закрепите соединительные элементы де-

тского кресла на нижних анкерах выбран-
ного сиденья.

5. Если кресло имеет монтажную лямку, за-

крепите ее на верхнем анкере автомобиля.
Указания по креплению монтажной лямки
представлены в пункте 9Установка детских
кресел с использованием верхних анкер-
ных креплений9.

284

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

6. Затяните все лямки, задвигая при этом де-

тское кресло вниз и внутрь сиденья авто-
мобиля. Устраните провисание монтажных
лямок в соответствии с инструкциями изго-
товителя детского кресла.

7. Проверьте надежность установки детского

кресла, потянув его вперед-назад за фикса-
тор для ремня. Смещение детского кресла
при этом не должно превышать 25 мм в
любом направлении.

Порядок хранения неиспользуемых
ремней безопасности с функцией
автоматической блокировки натяжителя
(ALR)
В случае фиксации детского кресла с помо-
щью системы крепления ISOFIX убирайте все
ремни безопасности с функцией автоматичес-
кой блокировки натяжителя, не используемые
для пристегивания других пассажиров или
фиксации детских кресел. Ребенок может ис-
пользовать такой ремень для игры, что может
привести к случайной блокировке натяжи-
теля. Рекомендуется перед установкой де-
тского кресла с помощью системы ISOFIX при-
стегнуть ремень безопасности на месте
установки такого устройства, вне пределов
досягаемости для ребенка. Если при этом ре-

мень мешает установке детского кресла, про-
пустите ремень через прорезь в устройстве и
пристегните ремень к замку. Не блокируйте
ремень безопасности. Напомните детям в ав-
томобиле, что ремни безопасности - это не
игрушки, и с ними нельзя играться.

ПРЕДУПРЕЖДЕНИЯ!

• Неправильная установка де-
тского удерживающего устройс-

тва на креплениях типа ISOFIX может при-
вести к некорректной работе такого
кресла. В результате ребенок может по-
лучить серьезные травмы или погибнуть.
При установке детского удерживающего
устройства в точности следуйте инструк-
циям производителя.
• Крепления детских кресел рассчитаны
только нагрузки, возникающие при их
правильной фиксации. Они ни при каких
обстоятельствах не могут использо-
ваться в качестве ремней безопасности
для взрослых людей,для крепления дру-
гих предметов или оборудования к авто-
мобилю.
