Fiat Freemont (2013 год). Руководство - часть 35

ЭЛЕКТРИЧЕСКИЕ РОЗЕТКИ

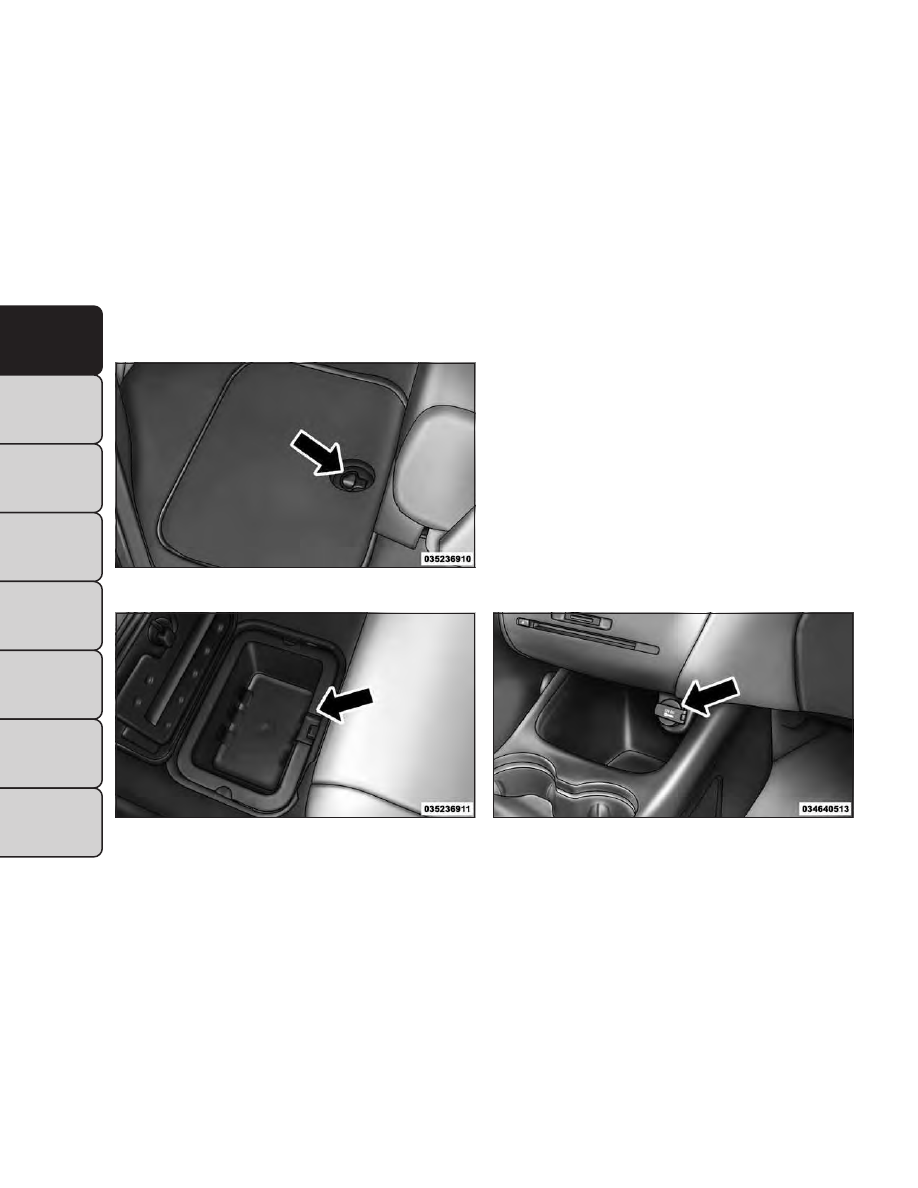

Розетка 12 В (13 А) расположена на централь-
ной консоли под радио. Розетка может пода-
вать питание, когда ключ зажигания находится
в положении ON / RUN или ACC.

(Рис. 85)

Эта розетка питает также стандартный прику-
риватель. Для сохранения нагревательного
элемента не храните зажигалку в положе-
нии нагрева.

(Рис. 83)

Место для хранения под полом

(Рис. 84)

Извлекаемая емкость

(Рис. 85)

Передняя электрическая розетка 12 В

142

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

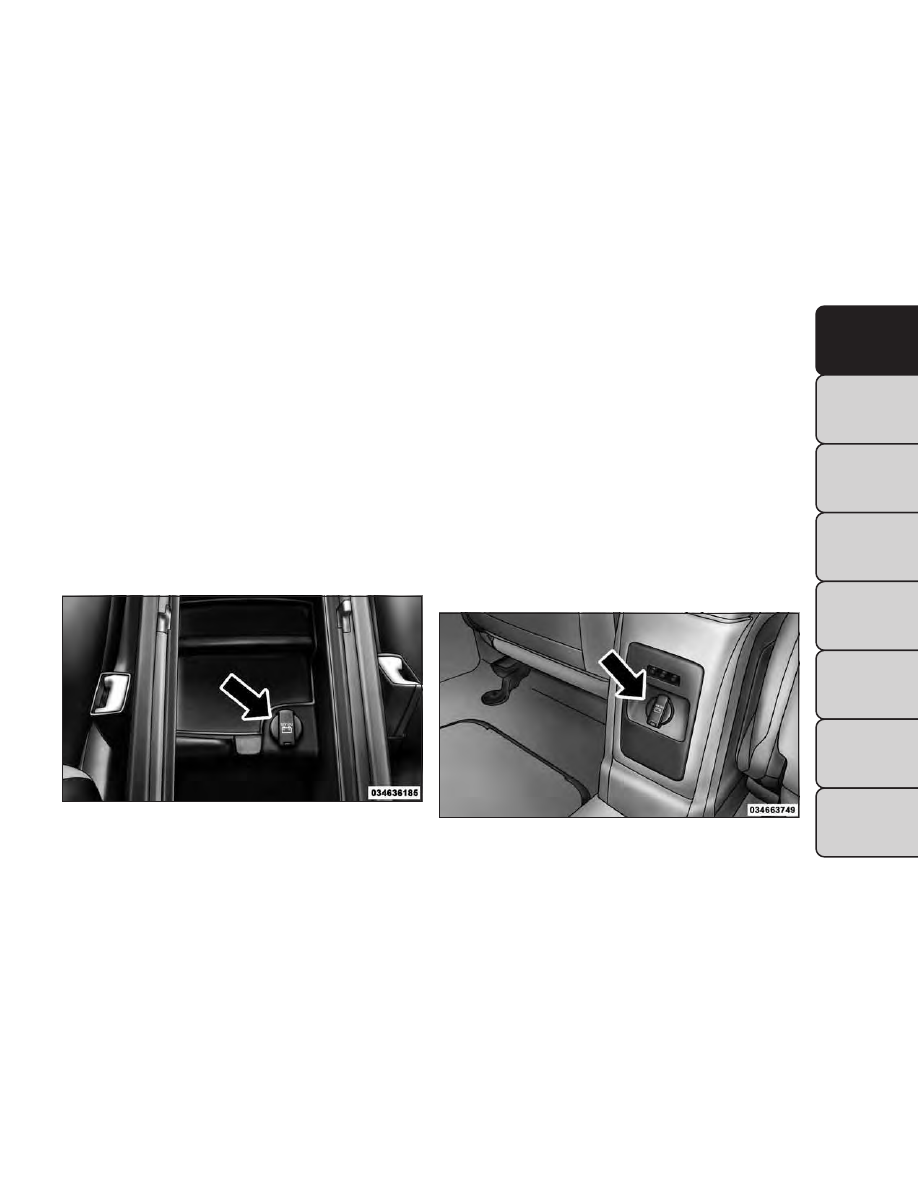

Вторая розетка 12 В (13 A) находится внутри
зоны хранения в центральной консоли. Ро-
зетка может подавать питание, когда ключ за-
жигания находится в положении ON / RUN или
ACC.

(Рис. 86)

Третья розетка 12 В с предохранителем распо-
ложена в задней части центральной консоли.
Данная розетка может подавать питание,
когда ключ зажигания находится в положении
LOCK, ON или ACC.

(Рис. 87)

(Рис. 86)

Электрическая розетка 12 В на центральной

консоли

(Рис. 87)

Электрическая розетка 12 В заднего сидения

143

ЗНАКОМ-
СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-
НОСТЬ

ЗАПУСК
ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-
НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-
НОЙ

СИТУАЦИИ

ОБСЛУЖИ-
ВАНИЕ И

УХОД

ТЕХНИЧЕ-
СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ
УКАЗАТЕЛЬ

Четвертая розетка 12 В с предохранителем
расположена на левой четверти панели об-
шивки в багажном отделении. Данная розетка
может подавать питание, когда ключ зажига-
ния находится в положении ON или ACC.

(Рис. 88)

• Максимальная

мощность

не

должна превышать 160 Вт (13 А)
при напряжении 12 В. В случае пре-

вышения максимальной мощности 160 Вт
(13 А) необходимо заменить предохрани-
тель, предназначенный для защиты сис-
темы.
• Электрические розетки в нижней части
центральной консоли и в задней части
консоли имеют общий плавкий предохра-
нитель. При одновременном использова-
нии этих розеток нагрузка не должна пре-
вышать 160 Вт (13А) при напряжении 12 В.
• Электророзетки предназначены только
для штепсельных вилок. Не вставляйте в
электророзетки другие предметы, пос-
кольку это может привести к поврежде-
нию розеток и перегоранию предохрани-
телей.

Неправильное

использование

электророзетки может стать причиной не-
исправностей, которые не подпадают под
действие ограниченной гарантии на но-
вый автомобиль.

(Рис. 89)

(Рис. 88)

Розетка заднего багажного отделения

144

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

ПРЕДУПРЕЖДЕНИЯ!

Меры предосторожности:
• Все используемые устройства

должны соответствовать типам розеток
с напряжением 12 В.
• Не прикасайтесь к розеткам мокрыми
руками.
• Закрывайте крышку розетки, если ро-
зетка не используется, или автомобиль
находится в движении.
• Некорректная эксплуатация данной ро-
зетки может привести к поражению элек-
трическим током или к повреждению ро-
зетки.

(Рис. 89)

1 - F103 20 А Предохранитель желтой розетки от-
сека консоли и розетки консоли задних сидений

2 - F102 20 А Предохранитель желтого прикурива-
теля в приборной панели и розетки в задней ле-
вой части багажного отделения
