Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

146 / 187

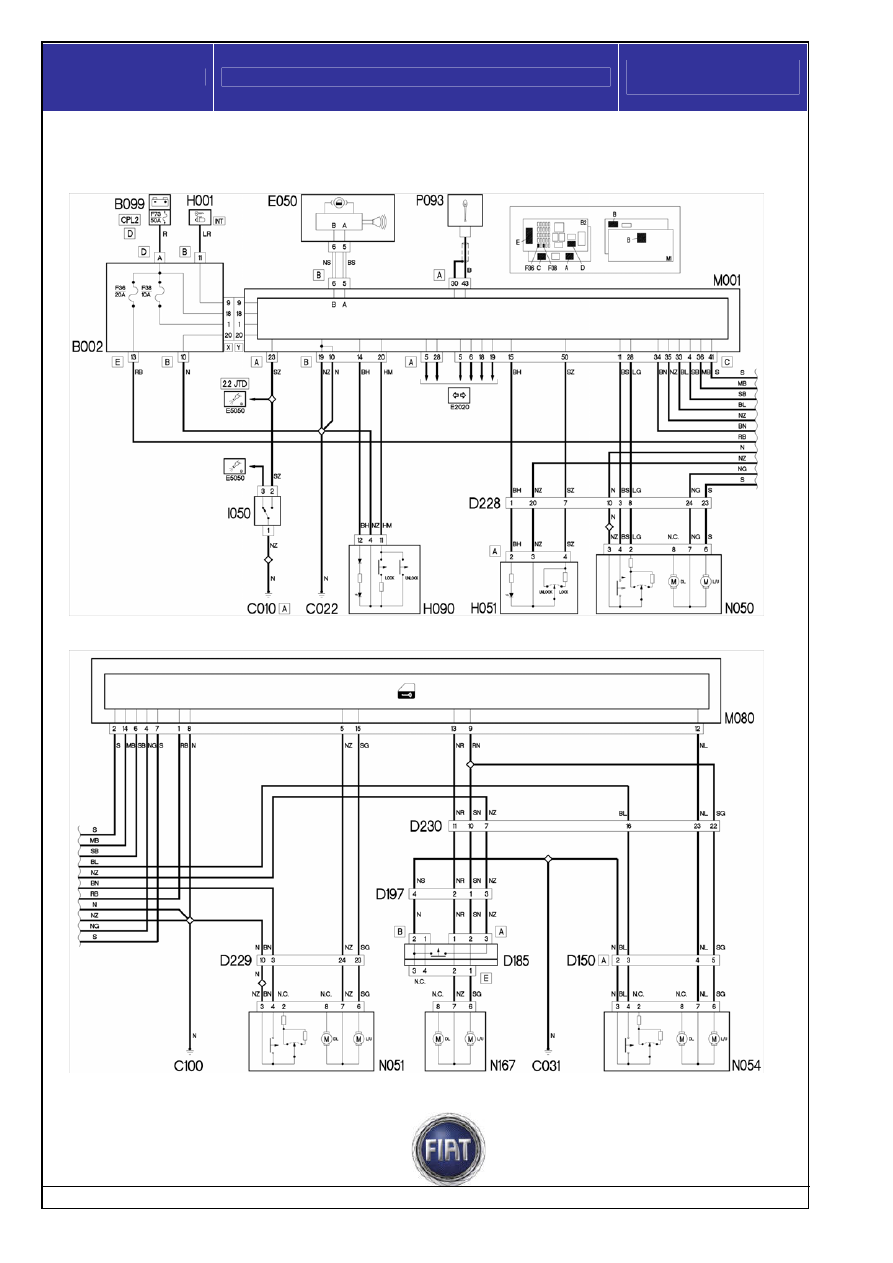

Schema elettrico bloccaporte










Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















147 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



Legenda

B099
 Centralina batteria CBA. H001 Commutatore a chiave. P093 Antenna R.F.per ricevitore bloccaporte.
B001 Nodo body computer NBC. B002 Centralina plancia CPL. E050 Nodo quadro strumenti NQS.
 I050 Interruttore inerziale. H090 Plancetta comandi centrale. Comandi di blocco/sblocco generali.
H051 Plancetta comandi porta guida. Comandi di blocco/sblocco porta vano di carico. N050 Serratura porta
lato guida.

N051 Serratura porta lato passeggero. N054 Serratura porta posteriore. N167 Serratura porta

laterale.

D185 Contattiera su porta scorrevole laterale con interruttore segnalazione porta laterale aperta.

M080 centralina gestione porte CGP. D228 Connettore  plancia – porta guida. D229 Connettore plancia –
porta passeggero.



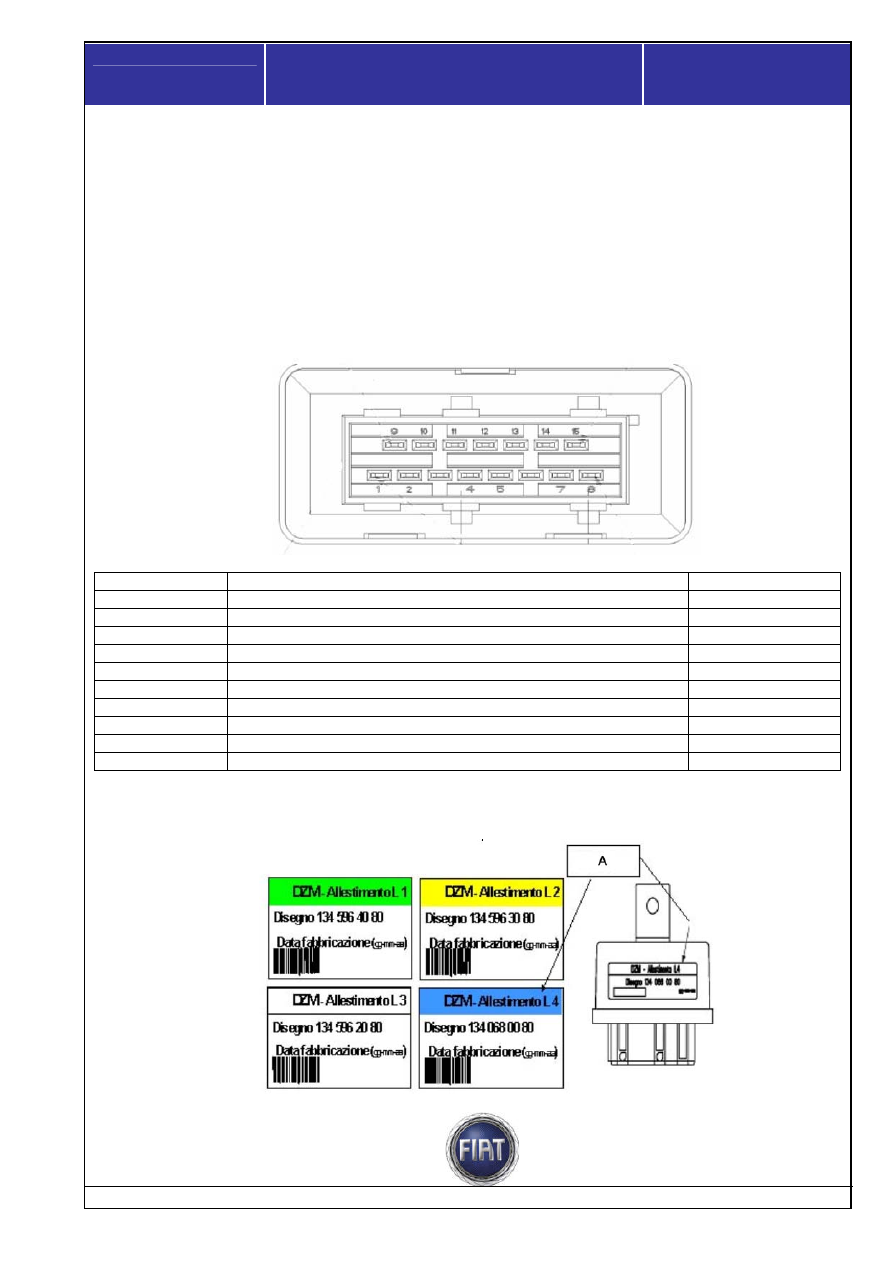

Pinout centralina gestione porte.







N. pin

Funzione

Collegamento

+ 12V batteria protetto da F36 della CPL

CPL

Comando  teleruttore blocco/sblocco porte posteriori

NBC - pin LN41

3 -11

Comando attuatori per funzione dead lock



4 – 12 – 13 – 5

Comando attuatori blocco/sblocco porte anteriori e posteriori



Comando teleruttore comune per blocco / sblocco

NBC – pin LN4

7 – 15

Comando attuatori blocco/sblocco  porte anteriori e posteriori



8 Massa

generica



Comando attuatori blocco/sblocco porte posteriori



10

Comando teleruttore dead lock

NBC – pin LN42

14

Comando teleruttore blocco/sblocco porte anteriori e posteriori

NBC – pin LN36



Identificazione centralina

Gli estremi di identificazione della centralina sono riportati sull’ etichetta (A) come evidenziato in figura.



Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

148 / 187

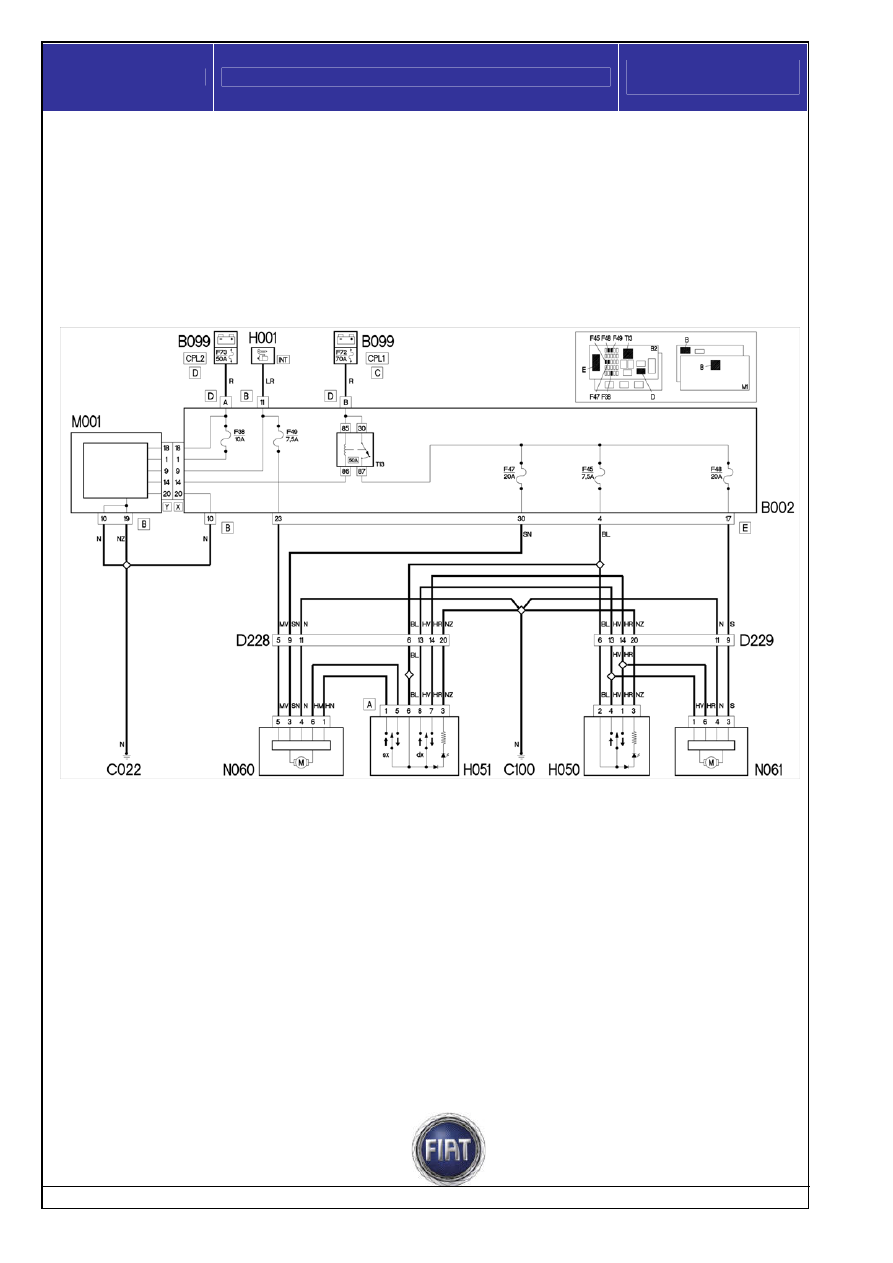

7.5 ALZACRISTALLI  E SPECCHI ELETTRICI

Alzacristalli


I motori degli alzacristalli elettrici sono alimentati da una unità elettronica integrata con i motori stessi.

Tale centralina ha la funzione di realizzare la salita/ discesa  manuale e automatica del cristallo.
I segnali di comando sono inviati direttamente dai pulsanti situati sulle plancette di comando delle porte
anteriori poste sui braccioli.







Legenda

B099 centralina batteria CBA
H001 + int da commutatore accensione
M001 nodo body computer NBC
B002 centralina plancia CPL
N60 attuatore alzacristallo sinistro
H051 plancia comandi alzacristallo su porta sinistra
H050 plancia comandi alzacristallo su porta sinistra



H061 attuatore alzacristallo destro
D228 – D229 connettori  collegamento plancia- porte

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















149 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati









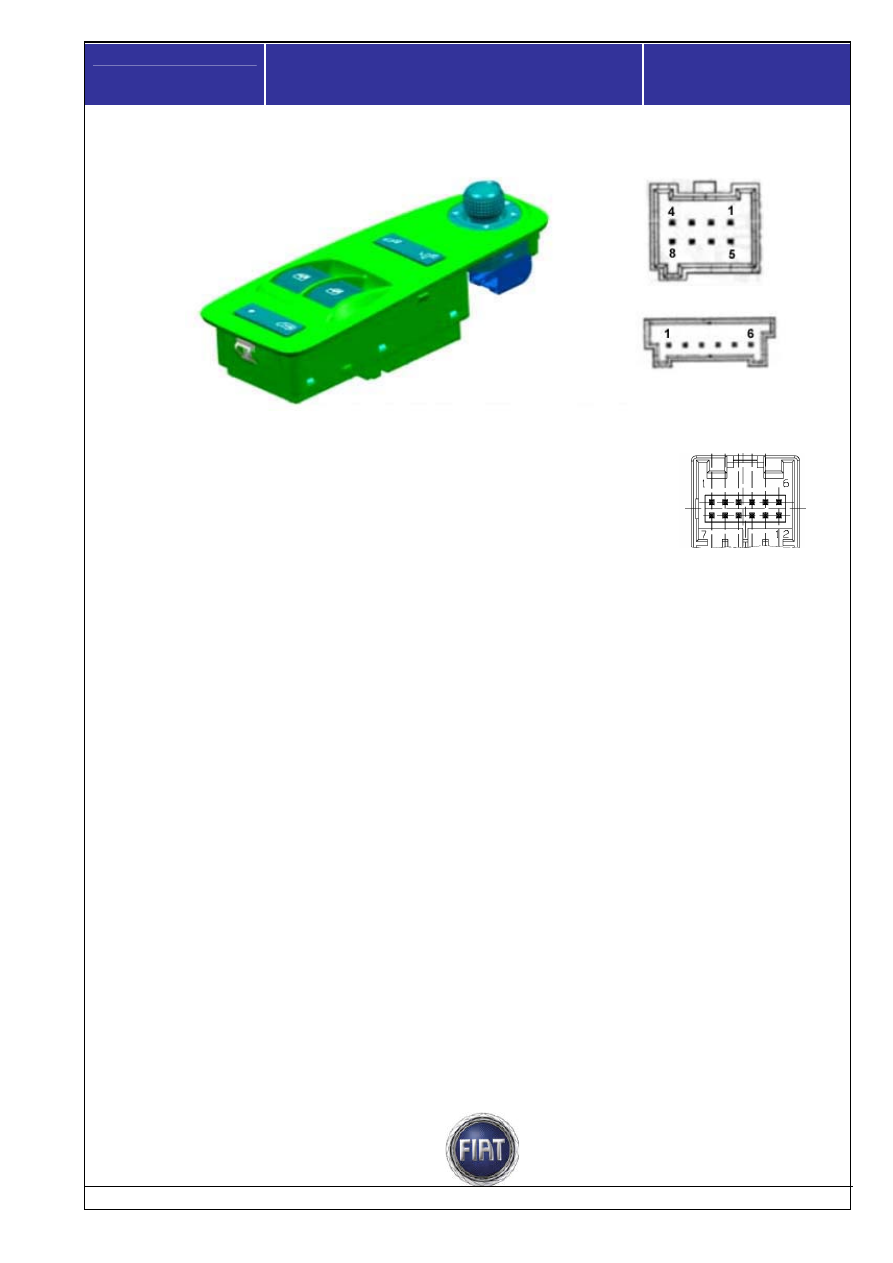

Pinout  connettore sezione alzacristalli e blocco/sblocco porta laterale.

Pin 1 = Comando Salita cristallo Sinistro.
Pin 2 = Positivo Spia BLOCCO porta laterale.
Pin 3 = Massa.
Pin 4 = Segnale BLOCCO/SBLOCCO porta laterale.
Pin 5 = Comando Discesa cristallo Sinistro.
Pin 6 = Positivo 12V.
Pin 7 = Comando Discesa cristallo Destro.86

Pin 8 = Comando Salita cristallo Destro



Pinout connettore sezione ribaltamento specchi elettrici.
Pin 1 = Massa.
Pin 2 = Apertura Ribaltatore Specchio DX.
Pin 3 = Chiusura Ribaltatore Specchio DX.
Pin 4 = Apertura Ribaltatore Specchio SX.
Pin 5 = Chiusura Ribaltatore Specchio SX.
Pin 6 = Positivo + 15.

Pinout connettore sezione orientamento specchi elettrici

Pin 1 = Massa
Pin 2 = Specchio principale destro - su/giù.
Pin 3 = Specchio grandangolo sinistro -  sx/dx.
Pin 4 = Specchio principale sinistro -  sx/dx.
Pin 5 = Positivo 12 V. illuminazione.
Pin 6 = Specchio grandangolo sinistro -  su/giù.
Pin 7 = Alimentazione + 12 V .
Pin 8 = Comune motori specchi;
Pin 9 = Specchio principale sinistro -  su/giù.
Pin 10 = Specchio grandangolo destro -  sx/dx.
Pin 11 = Specchio grandangolo destro -  su/giù.
Pin 12 = Specchio principale dx sx/dx.
