Fiat Ducato (2006). Manuale - parte 33

Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

134 / 187

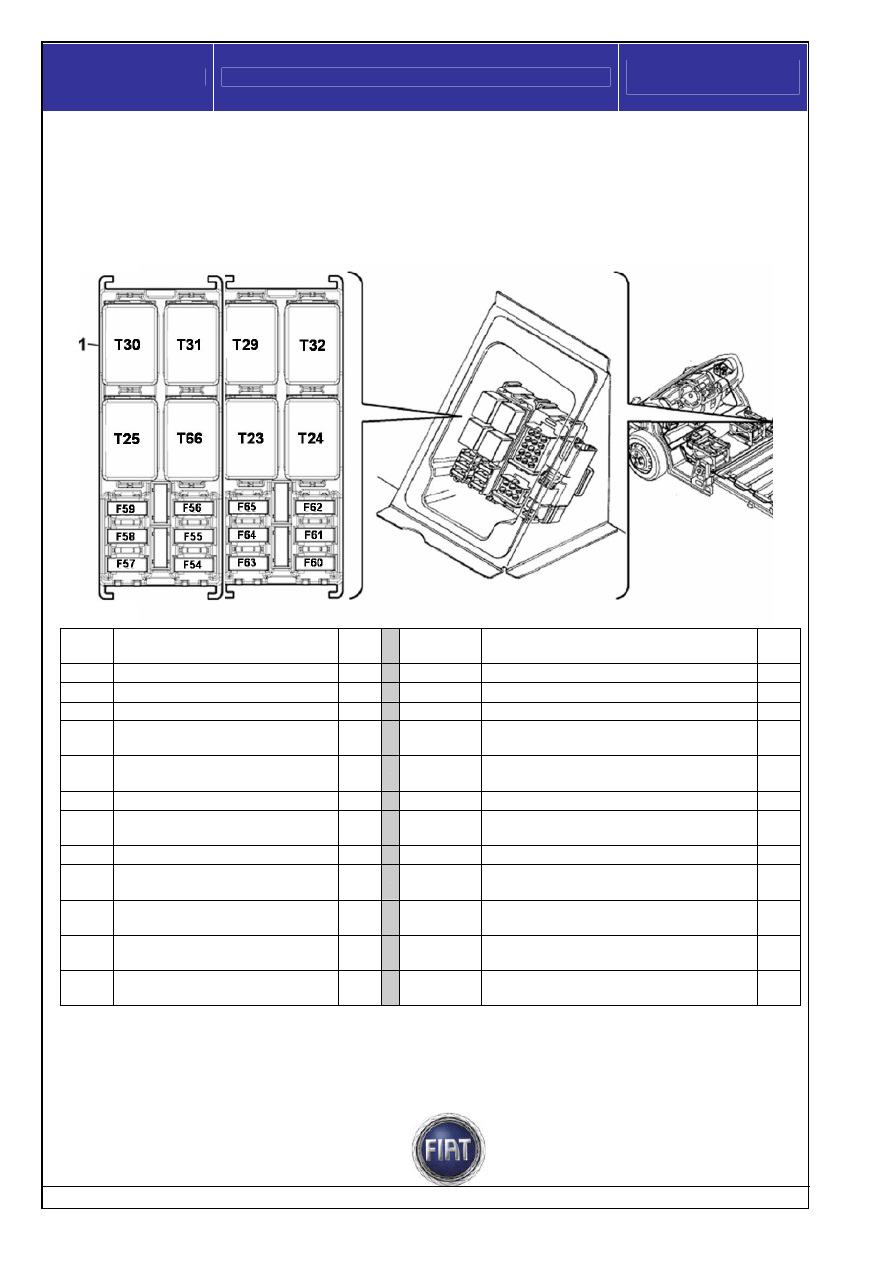

Centralina cablata opzionali CCO

La centralina CCO (1) può essere presente in uno o due moduli, in funzione degli opt presenti sul veicolo.
Uno dei due moduli può essere sostituito dalla presa opt. per carrozieri, come descritto nei capitoli seguenti.

Cod.

Impiego su modulo 1

[A]

Cod.

Impiego su modulo 2

[A]

FUSIBILI

F54 Non

presente

15 F60 Disponibile

F55 Sedili

riscaldati

15 F61 Disponibile

F56

Presa 12V posteriore trasporto
persone

F62 Disponibile

F57 Riscaldatore supplementare

sottosedile

F63

+30 protezione riscaldatore
supplementare post.

F58 Non

presente

- F64 disponibile

F59

+30 NMA (N. molle aria)

F65

Elettroventilatore riscaldatore
supplementare

TELERUTTORI

T25 Luci

interne

minibus

T23

INT/A elettroventilatore riscaldatore
supplementare

T30 Non

presente

- T29 Abilitazione

climatizzatore

supplementare

T31 Riscaldatore supplementare

sottosedile

T32 Disponibile

T66

+Chiave per sedili riscaldati

T24

scarico commutatore (frigorifero, sedili
riscaldati, 1° velocita’ vent. clima)

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

135 / 187

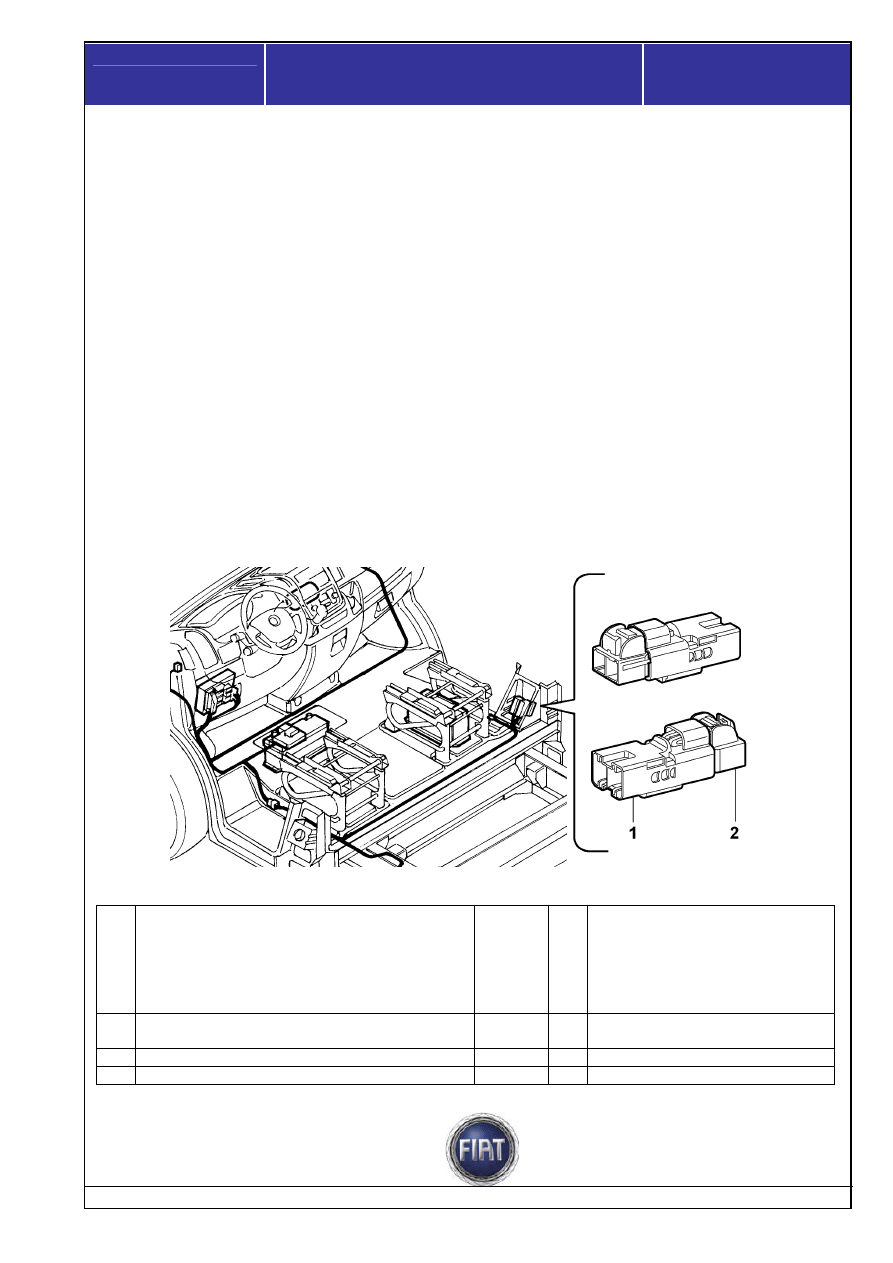

Predisposizione per carrozzieri

Alternatori e batterie supplementary

L’installazione di apparecchi elettrici ad elevato assorbimento (es. motori elettrici di frequente utilizzo o
motori elettrici utilizzati con minor frequenza ma per lunghi periodi e senza l’utilizzo del motore del
veicolo, quali le sponde caricatrici per uso cittadino), o di un gran numero di apparecchi elettrici
supplementari, può richiedere potenze che l’impianto normale del veicolo non è in grado di erogare. In
questi casi dovranno essere adottate batterie supplementari di idonee capacità e un alternatore
maggiorato.
L’applicazione di apparecchi supplementari deve prevedere idonee protezioni e non deve sovraccaricare
l’impianto del veicolo.
Avendo necessità di utilizzare batterie di maggiori capacità, per esigenze di carichi aggiunti, verificare
che il veicolo sia dotato di alternatore maggiorato.
In ogni caso si consiglia di non eccedere nell’incremento della capacità delle batterie oltre il 20-30% dei
valori massimi forniti come optional per non danneggiare alcuni componenti dell’impianto.

Alternatore supplementare

E’ previsto l’ impiego di un alternatore maggiorato,con le seguenti caratteristiche:

Batteria ausiliaria

85A – 160A 14V

Pin Funzione/Part

number

Connettore

Sezione

cavo [mm

]

colore cav

Note

Connettore 2 vie MTA p/n

45.40300

Controparte: MTA p/n 45.40400

Riferimento a schema C036-L1C

Alimentazione +30 di potenza

Corrente nominale fusibile 50A

Massa di potenza

Corrente max continuativa 53A

Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

136 / 187

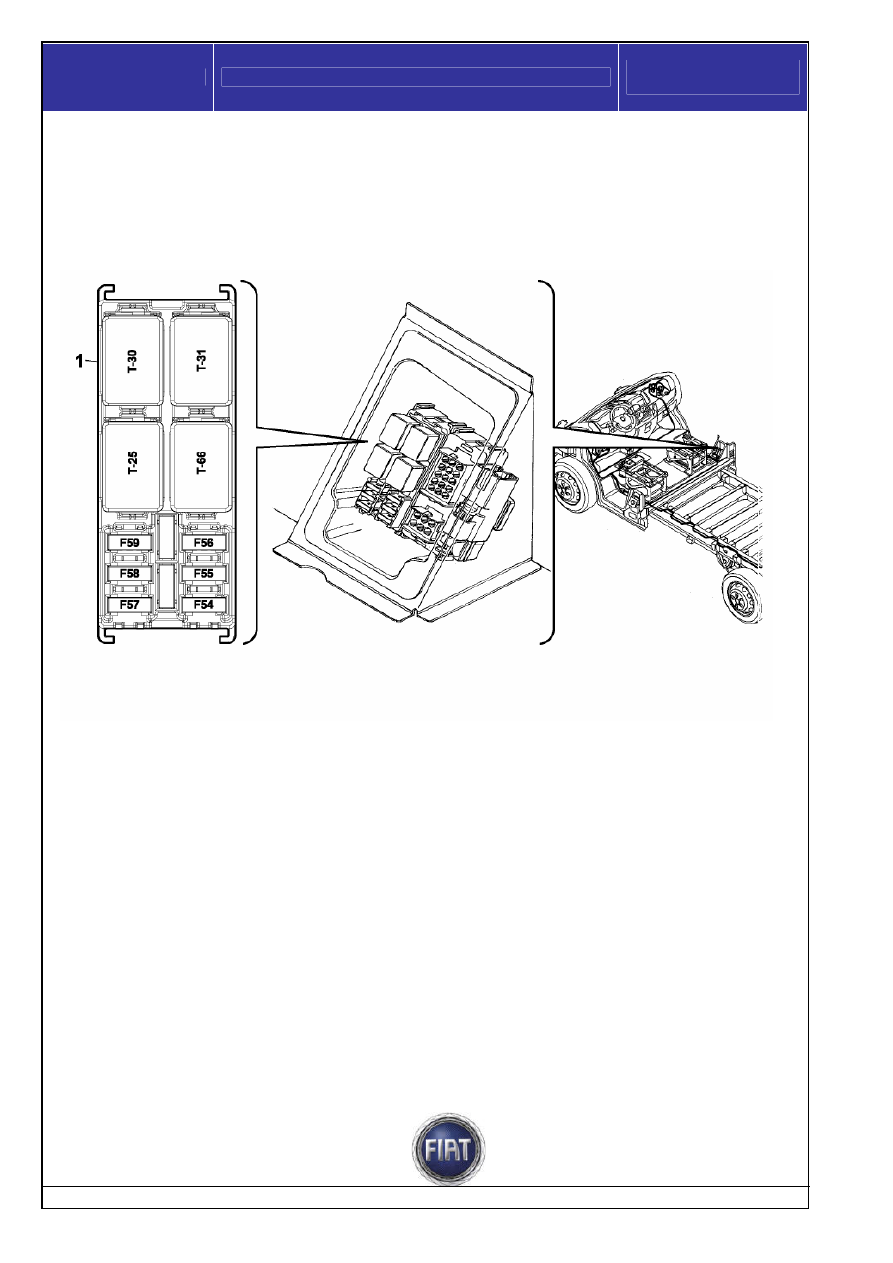

Scatola fusibili e teleruttori per optionals su montante destro (CCO)

La predisposizione opt viene installata al posto del modulo destro della centralina cablata opzionali, come
riportato in figura; nel caso in cui i due moduli della centralina cablata opzionali, vengano entrambi utilizzati, in
funzione degli allestimenti previsti, la presa opt per carrozzieri viene ubicata nella zona soprastante i due
moduli. I teleruttori e i fusibili della CCO, sono gli stessi riportati precedentemente.

Per il pinout, vedere il modulo 1 riportato nel capitolo Centralina cablata opzionali CCO.

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

137 / 187

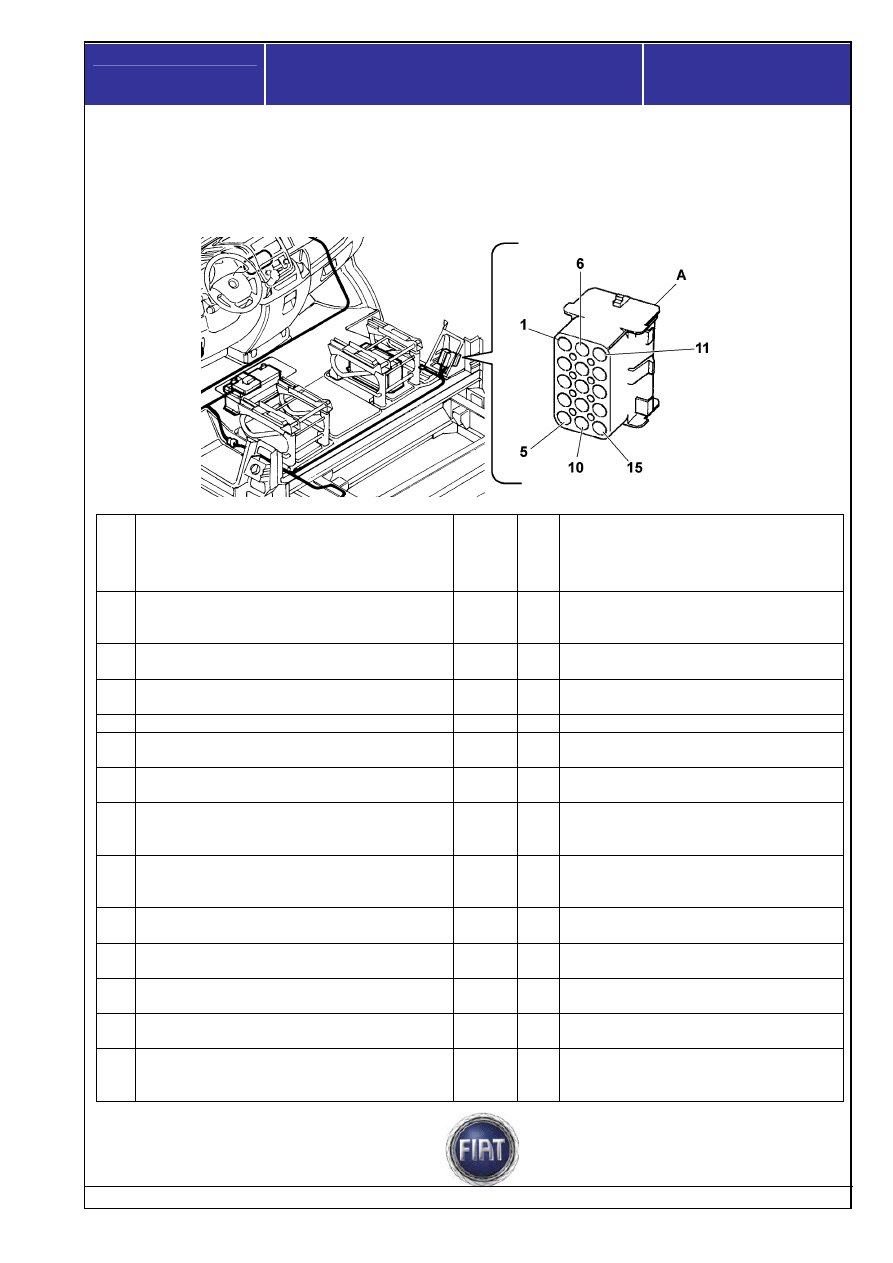

Presa opt per carrozzieri (Opt 081)

Questa predisposizione consente agli allestitori di collegare accessori e dispositivi specifici all’impianto
elettrico del veicolo senza alterarne il funzionamento.

Pin Funzione/Part

number

Connettore

ione

cavo

]

colore

cavo

Note

Connettore 15vie Tyco p/n 0-926647-1
Controparte: Tyco p/n 1-480710-0 (a cura
dell’allestitore)

Riferimento a schema C036-L1A

1 Luce

stop

supplementare 0,5

MAX

= 21W a 12V (da usare in

alternativa a quello su Y203L4A)

D+ (attivo a massa)

0,5

MAX

= 300mA (1 bobina relè standard

FIAT Auto)

Ripetizione velocità veicolo (VSO)

0,5

MAX

= 5mA (vedi Figura 27)

Comando blocco serrature

1,5

MAX

= 12A (Per i tempi di attuazione

vedere Tabella 1)

5 Comando

sblocco

serrature 1,5

MAX

= 12A (Per i tempi di attuazione

vedere Tabella 1)

Segnale stato porta laterale e posteriore

0,5

Usare un interruttore normalmente

aperto (N.O.) verso massa (corrente

minima di pulizia contatti 10 mA)

Driver 20W SBMT alimentazione

temporizzata per plafoniere

0,5 RV

Alimentazione (+) per plafoniere

temporizzata 15’ a chiave off

MAX

= 20W a 12V)

Comando negativo plafoniere (dimmerato)

0,5

Comando per plafoniere (-)

MAX

= 20W a 12V

9 B-CAN

Low 0,35

Predisposizione per antifurto linea

accessori FIAT Auto

(1)

10 B-CAN

High 0,35

Predisposizione per antifurto linea

accessori FIAT Auto

(1)

Comando negativo relè per luci di posizione

laterali (sidemarker)

0,5 Z

MAX

= 300 mA (1 bobina relè standard

FIAT Auto)

12 A/C

request 0,5

Segnale positivo inserzione aria

condizionata

MAX

= 300 mA (1 bobina relè standard
