Фиат Альбеа. МЕХАНИЗМ СЦЕПЛЕНИЯ

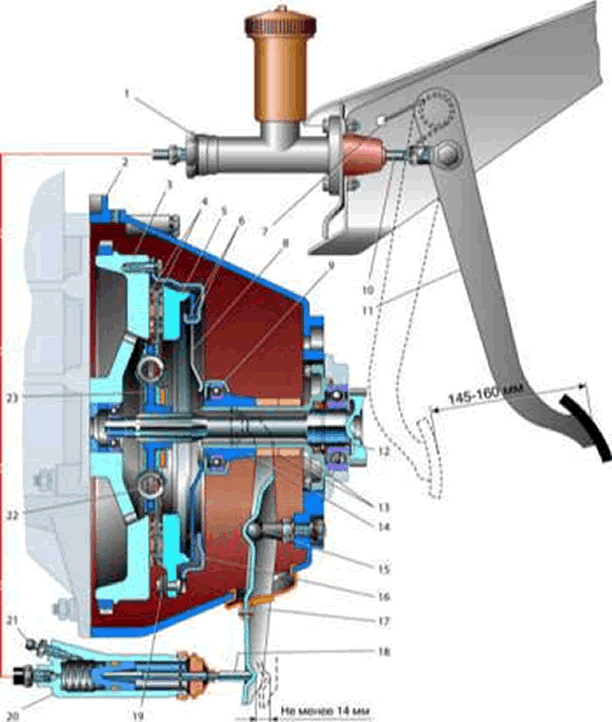

Рис.1 Принципиальная схема работы механизма сцепления.

ПОЛЕЗНЫЕ СОВЕТЫ

   Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается пусть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой даже чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше установить рычаг
   Пробуксовку сцепления можно определить по тахометру в комбинации приборов. Если во время движения при резком нажатии на педаль акселератора обороты резко возрастают, а потом немного снижаются и автомобиль начинает разгоняться, сцепление автомобиля надо отремонтировать.

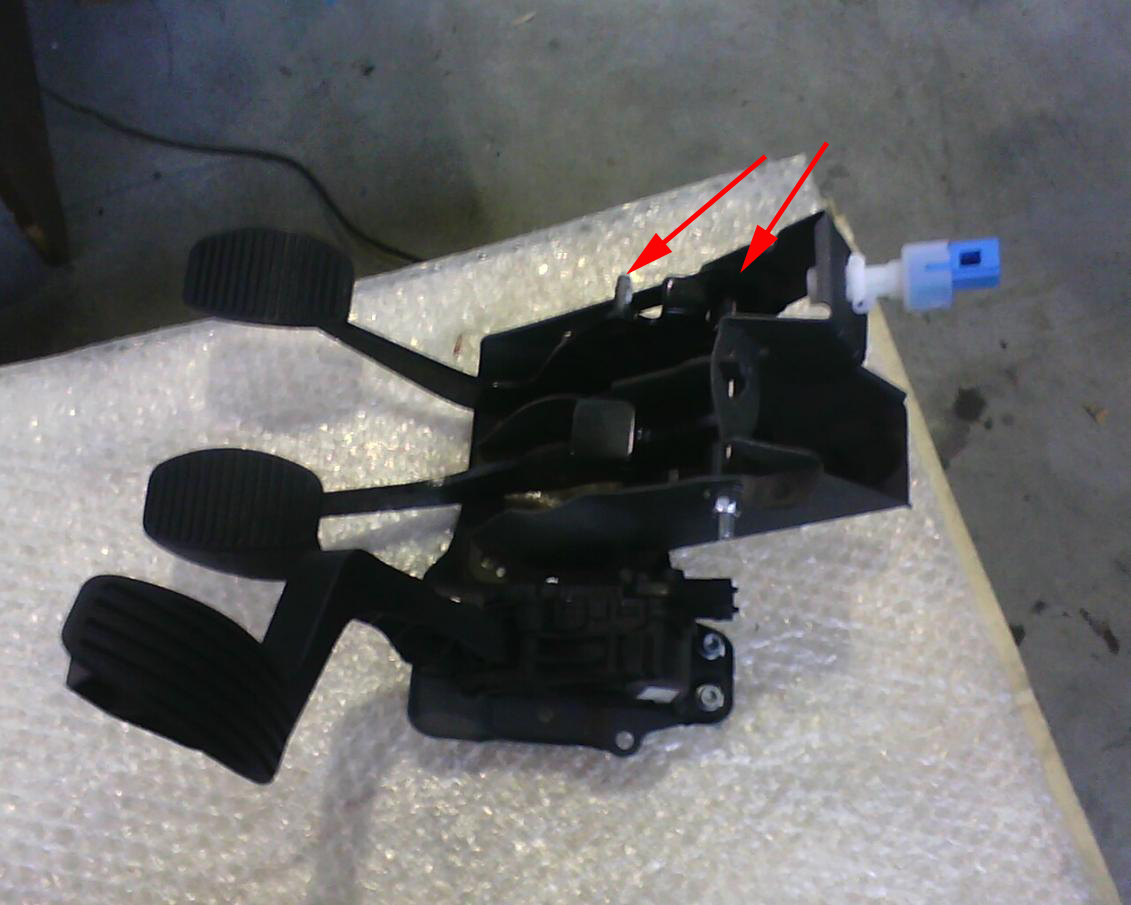

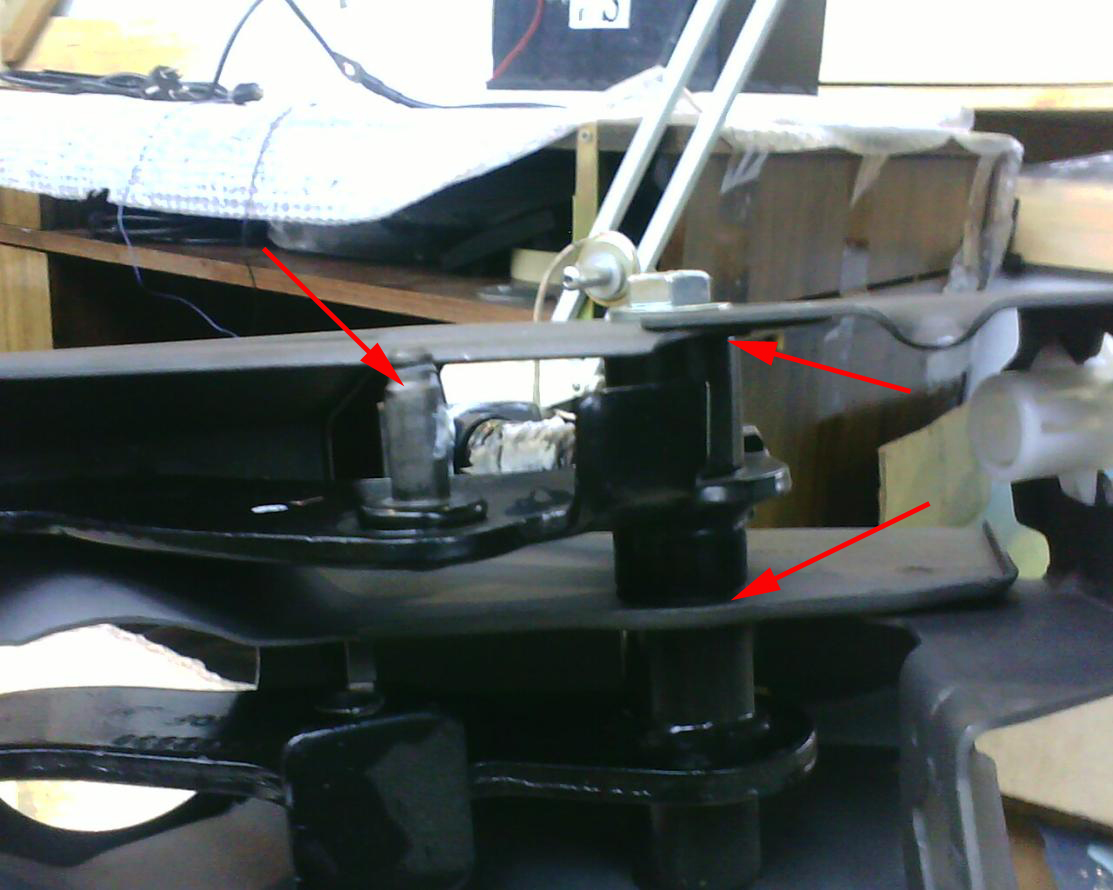

   А так же смазать трущиеся поверхности в педальном узле.

    При первых симптомах кончины сцепления его необходимо заменить. Фотоотчёт альбеевода будет прекрасным помощником в этом деле.

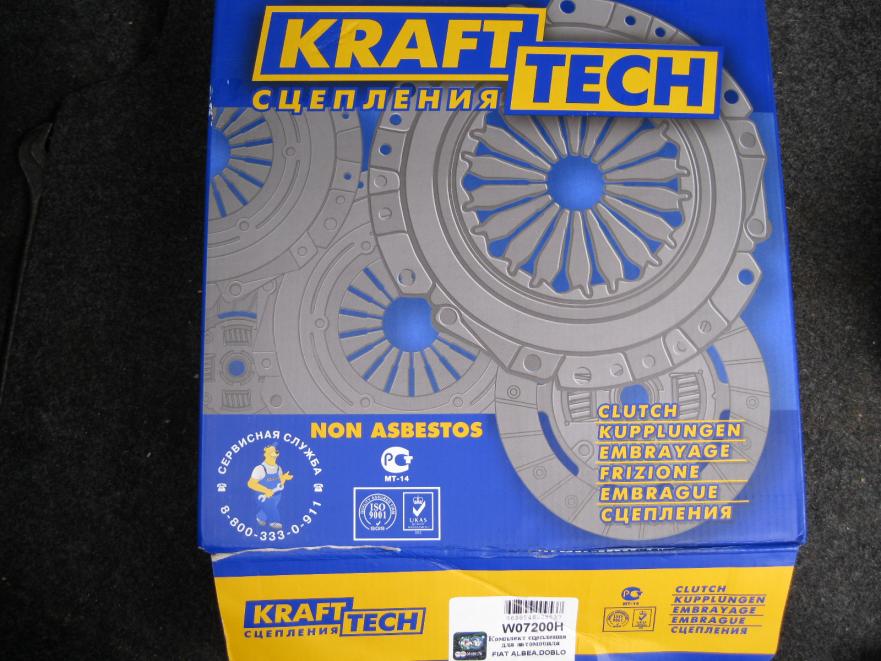

Комплект нового сцепления W07200H – Krafttech:

После снятия коробки переменных передач (КПП) увидели вот такую картину. Нажимные лепестки корзины сцепления проедены заклинившим выжимным подшипником. Сам процесс снятия МКПП очень хорошо и наглядно расписан в книге по эксплуатации ФИАТ Албеа от Третьего Рима.

А вот и сам виновник поломки, заклинивший выжимной и сломанный шток рабочего цилиндра сцепления. Из слов автора "ксати, у меня дурацкая привычка держать ногу на сцеплении". Борюсь с ней постоянно, последствия видны чётко". Заклинил выжимной подшипник и сломался шток рабочего цилиндра сцепления (изготовлен из пластика).

Новый выжимной подшипник из комплекта.

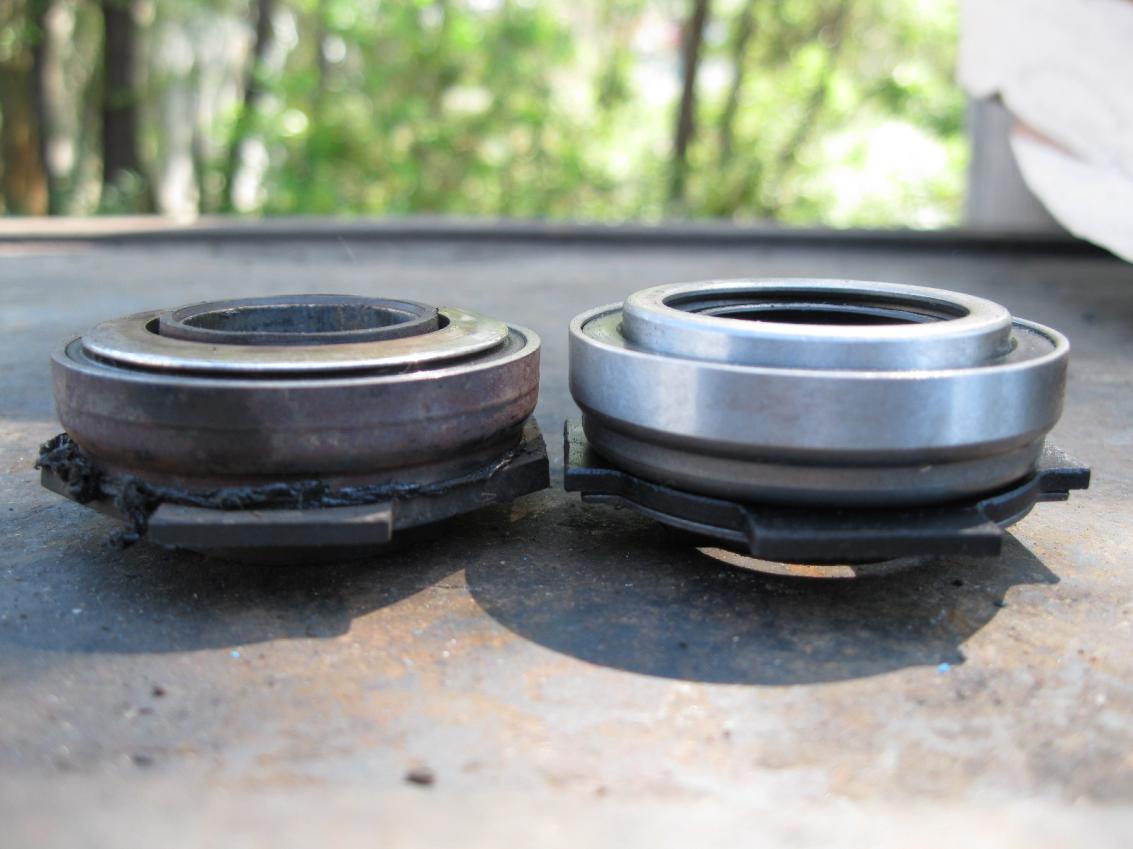

Сравнение старого и нового выжимных подшипников, а так же корзины с диском сцепления.

Далее собираем всё в обратной последовательности. Для центровки диска сцепления необходима оправка. В большинстве случаев это передняя часть первичного вала, либо выточенная из подходящего прутка направляющая (см. фото).

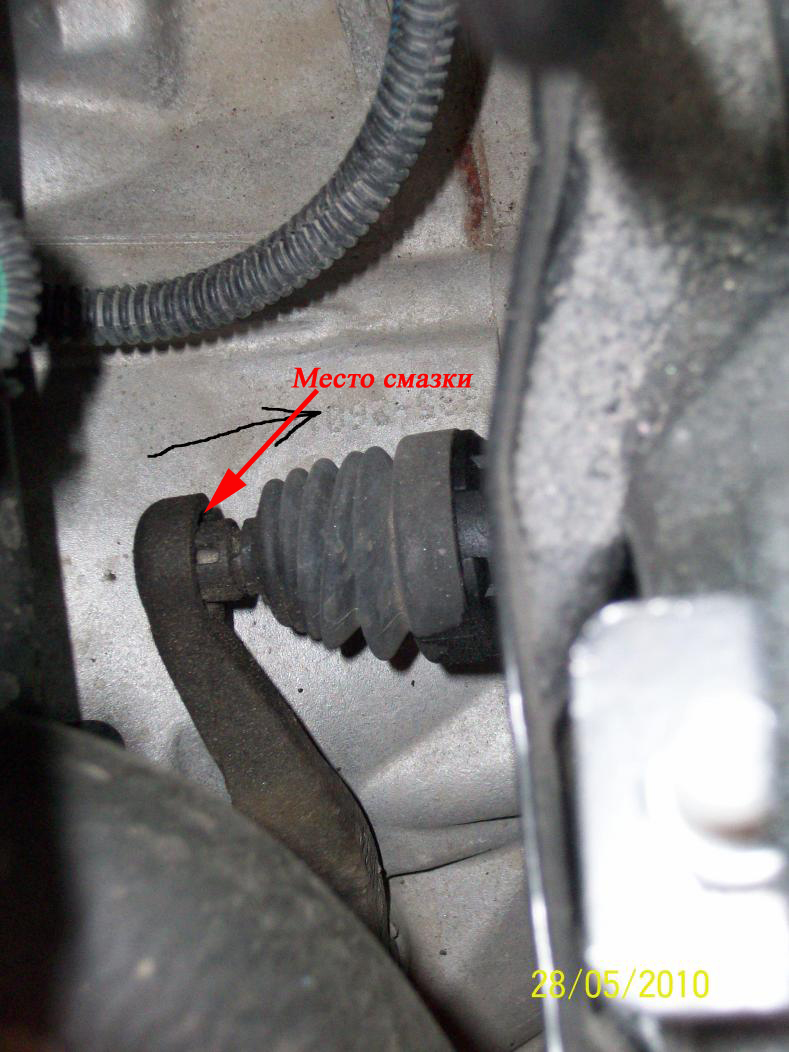

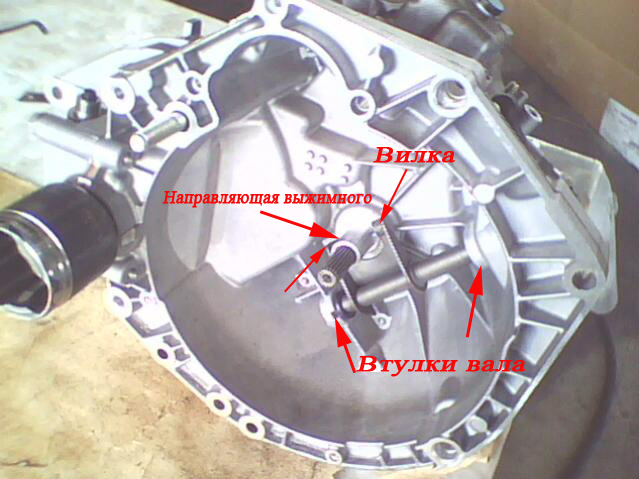

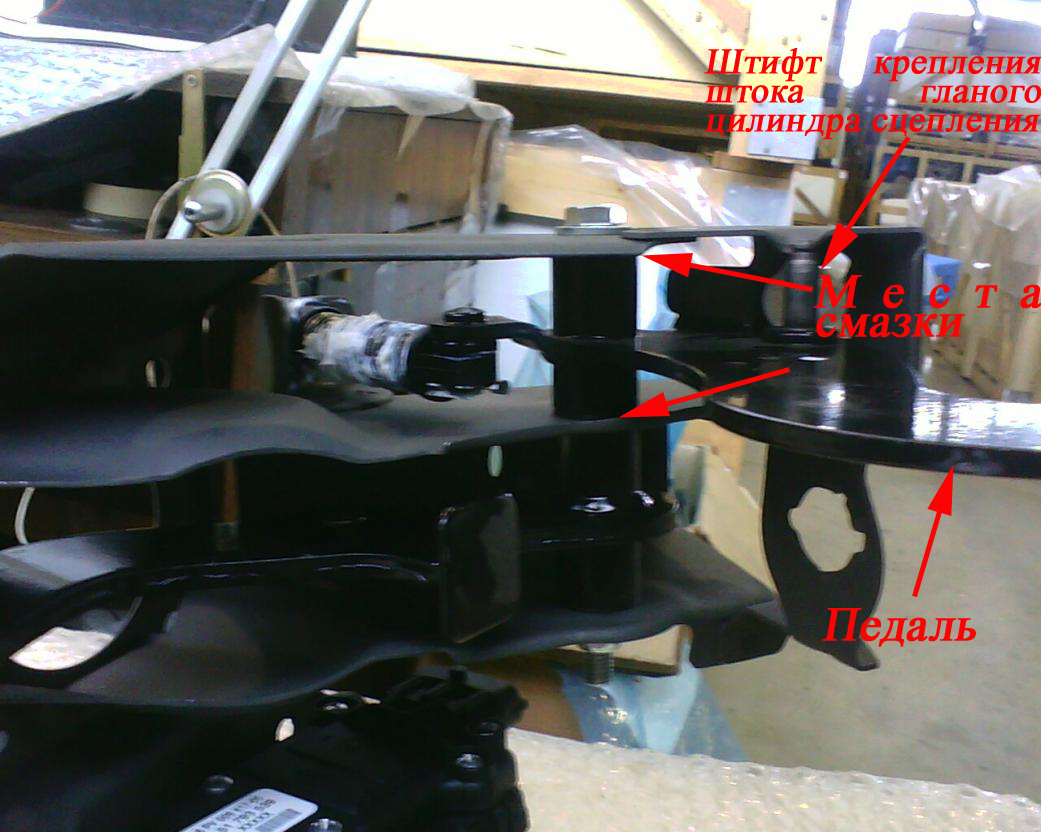

При сборке сцепления главное не упустить очень важную деталь, необходимо смазать смазкой места указанные стрелками и Вы очень будите удивлены каким же мягким оно стало. Просто воздушным будет оно казаться Вам.

Замена рабочей жидкости в гидроприводе сцепления.

   Вам потребуются: отвертка с плоским лезвием, ключ «на 13», тормозная жидкость, прозрачная емкость, резиновый шланг ø 6 мм.



Надо проделать следующие действия:
1.Снять аккумуляторную батарею.
2.Снять площадку под аккумулятор. Крепиться 2 винтами (ключ на 13).
Перед снятием площадки акуратно отщёлкиваем хомуты крепления жгутов, идущих к ЭБУ.
Не забываем отсоединить жгут, идущий на бачёк с тормозухой - он через свой хомут проходит и так!
3.Для слива отработанной тормозухи я использовал маленькую бутылку из под минералки (0,6л).
Наливаем в неё немного жидкости и соединяем трубочкой со штуцером прокачки рабочего цилиндра сцепления(РЦС).
Кстати трубочку надо будет чуть побольше диаметром, чем для
прокачки тормозов. Я использовал трубку ПХВ ø 6 мм.
4.Выкачиваем из бачка старую тормозную жидкость медицинским шприцом на 20 кубов.
5.Заливаем свежую тормозную жидкость!

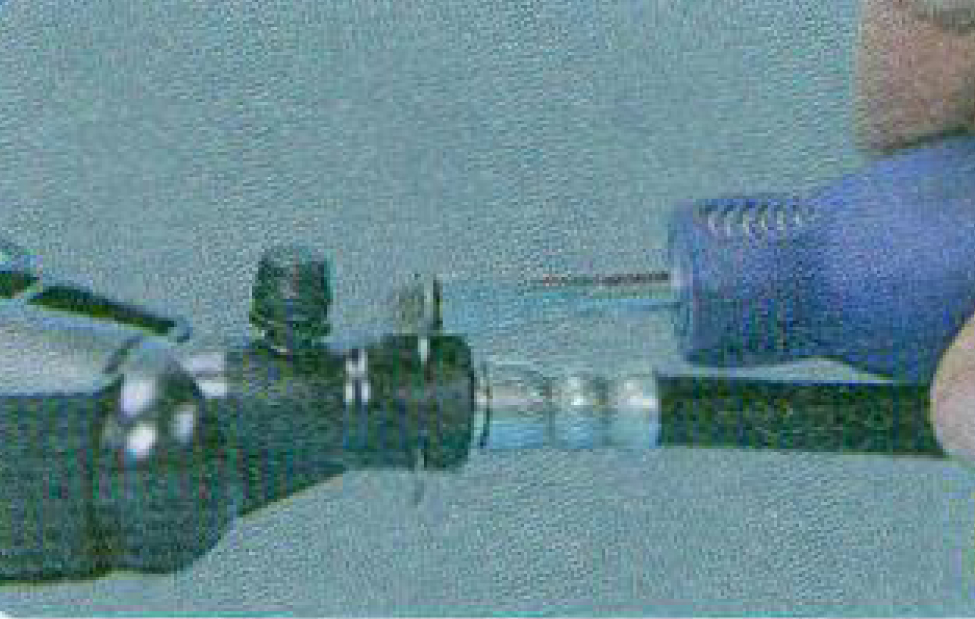

6.На РЦС есть скоба, фиксирующая подходящую трубку. Её пока не трогаем но имеем в виду!

7.Напарник делает 5..6 нажатий на педаль сцепления и держит её в нажатом состоянии

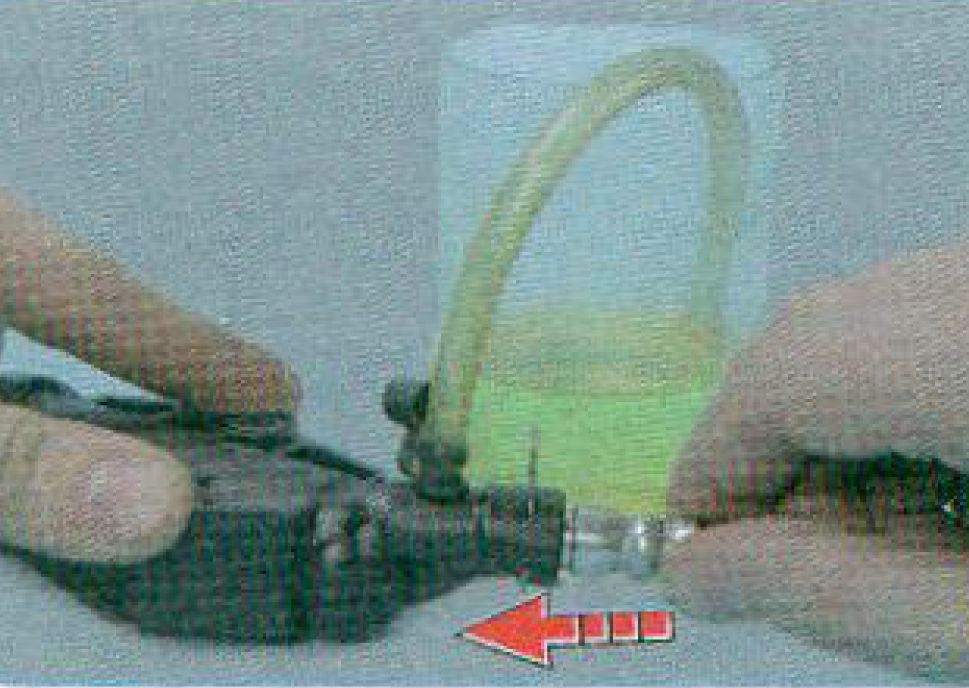

8. Плавно поднимаем скобку, шланг выходит на некоторое расстояние, тормозная жидкость стекает в бутылочку.

Напарнику педаль не отпускать!
Засовываем трубку обратно и опускаем скобочку.
9.Теперь самое интересное: напарник отпускает педаль-а, она НЕ ВОЗВРАЩАЕТСЯ!
Не пугаемся, так задумано итальянцами - педаль возвращается под действием давления тормозной жидкости и пружины на коробке у РЦС!
А её мы только что стравили!
Поэтому напарник возвращает педаль в исходное положение руками
