Самосвал FAW J6 CA3310 8х4. Каталог запчастей - часть 7
68、前悬架
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
2902010-371
前钢板弹簧总成
4
9
2902516-371
螺栓
2
2902201-371
前钢板弹簧第一片
4
10
2912624E240
防松螺母
12
2902202-371
前钢板弹簧第二片
4
11
2932600-371
平衡拉杆总成
2
2902203-371
前钢板弹簧第三片
4
12
2902471-371
销-平衡摆臂
4
2902204-371
前钢板弹簧第四片
4
13
2932485-371
左平衡摆臂总成-第二前轴钢板弹簧
1
2902206-371
前钢板弹簧第五片
4
2932487-371
左平衡摆臂-第二前轴
1
2902207-371
前钢板弹簧第六片
4
2932122-371
衬套-平衡摆臂
2
2902208-371
前钢板弹簧第七片
4
14
2902495-371
软垫总成-平衡摆臂限位软垫
4
2902209-371
前钢板弹簧第八片
4
2902484-371
底板-平衡摆臂限位软垫
4
2902211-371
前钢板弹簧第九片
4
Q1981240
焊接螺栓
4
2
2902131-71A
夹箍-前钢板弹簧第四片
8
15
CQ16124150T
六角头螺栓
10
3
2902136-371
夹箍-前钢板弹簧第七片
8
16
2902466-371
吊环-前钢板弹簧
8
4
2913161-243
中心螺栓-辅助钢板弹簧
4
17
2905436-371
前减振器下支架
4
5
CQ34114
六角螺母
4
18
2902406-4E
盖板-前钢板弹簧
4
6
2912171-03
隔管-后钢板弹簧夹箍
16
19
2902432-40
软垫-前钢板弹簧
4
7
CQ15110115
六角头导颈螺栓
16
20
2902411-228
U 形螺栓-紧固前簧及减振器下支架用
8
8
CQ35110
六角薄螺母
16
21
2902413-03
螺母-紧固 U 形螺栓用
16
～173～
30
20
41
32
38
20
14
12
右侧
25
35
31
39
26
10
29
33
24
27
34
16
27
16
10
28
40
18
11
15
19
15
17
2
4
1
5
3
14
6
7
10
37
22
41
20
12
32
8
39
20
21
31
33
15
35
30
10
34
10
40
18
15
25
19
26
15
27
29
2
17
24
27
3
28
45
1
6
7
10
8
23
9
21

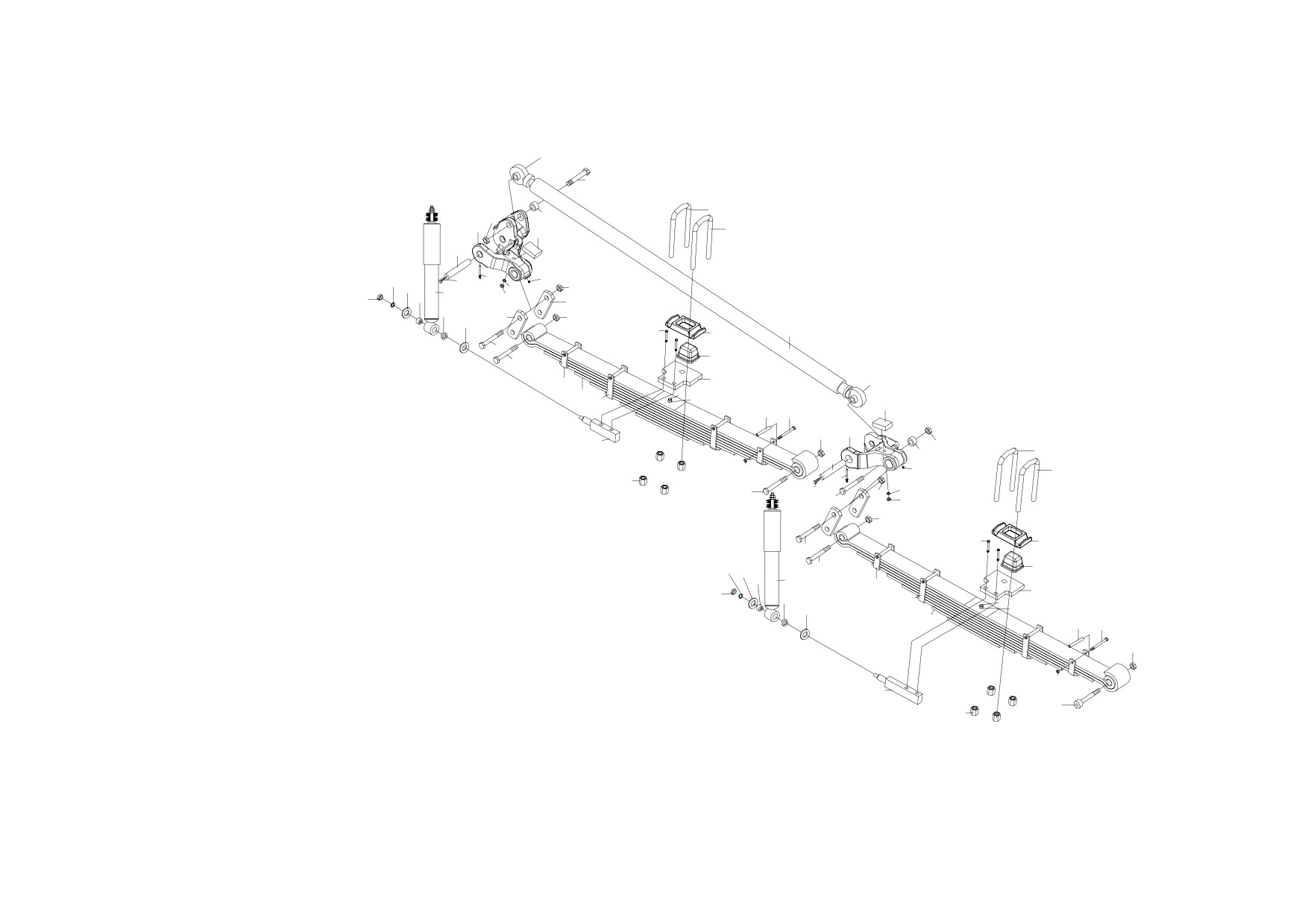

图 68 前悬架
～174～
68、前悬架
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
22
2905439-371
二轴前减振器连接销
2
37
2902490-371
右平衡摆臂总成-第一前轴钢板弹簧
1
23
2905437-371
前减振器连接销
2
2932488-371
右平衡摆臂-第二前轴
1
24
CQ34114
六角螺母
4
2932122-371
衬套-平衡摆臂
2
25
Q40314
弹簧垫圈
4
38
2932490-371
右平衡摆臂总成-第二前轴钢板弹簧
1
26
2905441-02
外垫圈-橡皮衬套
4
2932488-371
右平衡摆臂-第二前轴
1
27
2905418-40
橡胶衬套-前减振器
8
2932122-371
衬套-平衡摆臂
2
28
2905436-40
内垫圈-橡皮衬套
4
39
CQ70001
直通式滑脂嘴
4
29
2905010-371
前减振器总成
4
40
CQ1501660
六角头导颈螺栓
8
30
CQ16124140T 六角头螺栓
4
41
T32724TF2
SPL 六角小法兰面防松螺母
4
31
3001046-A2S
楔形锁销-转向节主销
4
32
2932331-371
套管-平衡拉杆
4
33
Q40312
弹簧垫圈
4
34
CQ35012
六角头薄螺母
4
35
CQ61716
六角头螺塞
4
36
2902485-371
左平衡摆臂总成-第一前轴钢板弹簧
1
2932487-371
左平衡摆臂-第二前轴
1
2932122-371
衬套-平衡摆臂
2
～175～
30
20
32
左侧
20
4113
14
12
31
39
35
25
10
33
26
34
29
27
16
24
27
10
16
40
28
11
18
15
19
15
17
2
54
1
3
14
7
6
20
36
10
22
20
12
4132
8
21
39
31
33
10
15
30 35
34
10
40
18
15
19
15
2625
29
2
27
17
24
4
27
5
3
28
7
6
1
10
8
21
23
9

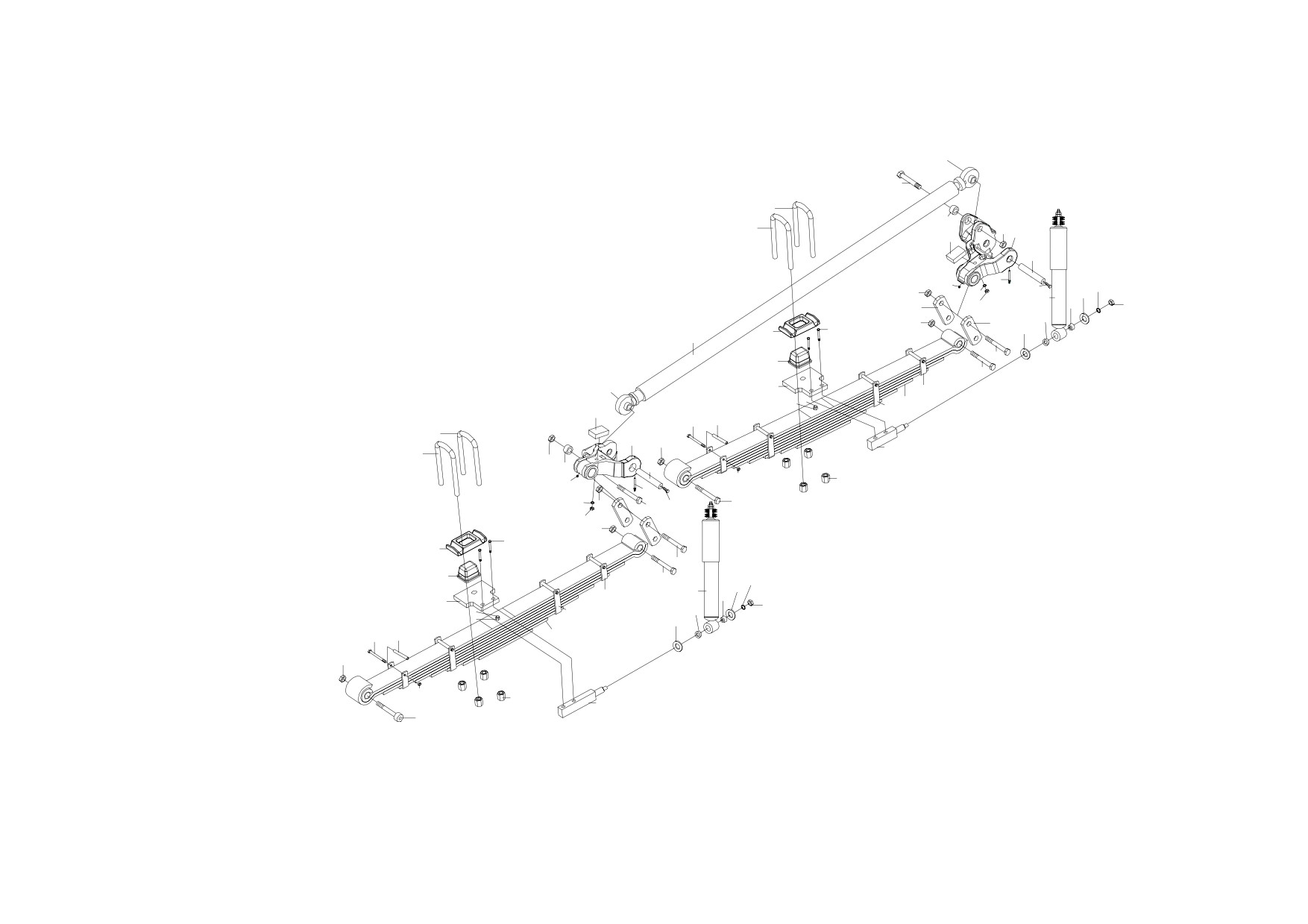

图 68 前悬架
～176～
69、后悬架
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
2912010-260
后钢板弹簧总成
2
8
2912411-260
U 形螺栓-紧固后钢板弹簧用
4
2912201-260
后钢板弹簧第一片
2
9
2912406-242
盖板-后钢板弹簧
2
2912202-260
后钢板弹簧第二片
2
10
2912413-260
螺母-紧固 U 形螺栓用
8
2912203-260
后钢板弹簧第三片
2
11
Q18520120T
六角头凸缘螺栓
4
2912204-260
后钢板弹簧第四片
4
12
2919005-260
前上反作用杆带橡胶接头总成
1
2912206-260
后钢板弹簧第五片
4
13
2919015-260
后上反作用杆带橡胶接头总成
1
2912207-260
后钢板弹簧第六片
2
14
T32720TF2
spl 六角小法兰面防松螺母
4
2912208-260
后钢板弹簧第七片
2
15
2918046A260
平衡悬架钢板弹簧座下盖
2
2912209-260
后钢板弹簧第八片
2
16
2918042-242
衬套-平衡悬架钢板弹簧座
2
2912211-260
后钢板弹簧第九片
2
17
2918041A260
平衡悬架钢板弹簧座上盖
2
2912212-260
后钢板弹簧第十片
2
18
2918017-242
垫圈
2
2
2912131-260
夹箍-后钢板弹簧第六片
4
19
2918072-242
盖-平衡悬架钢板弹簧座
2
3
2912161-260
中心螺栓-后钢板弹簧
2
20
Q40308
弹簧垫圈
6
4
CQ34116T
六角螺母
2
21
CQ1500816
六角头导颈螺栓
6
5
2912171-03
隔管-后钢板弹簧夹箍
4
22
2918020-242
平衡悬架轴及固定板总成
2
6
CQ15010115
六角头导颈螺栓
4
2918011-242
平衡悬架轴
2
7
CQ35010
六角薄螺母
4
2918013-242
固定板-平衡悬架轴
2
～177～
50
51
48
49
52
51
53
13
8
37
47
29
38
31
35
9
29
30
36
34
39
25
28
46
3 4
42
12
27
24
26
22
18
41
33
2
32
1
40
6
11
23
17
7
16
45
5
44
21
10
20
43
15
19
14

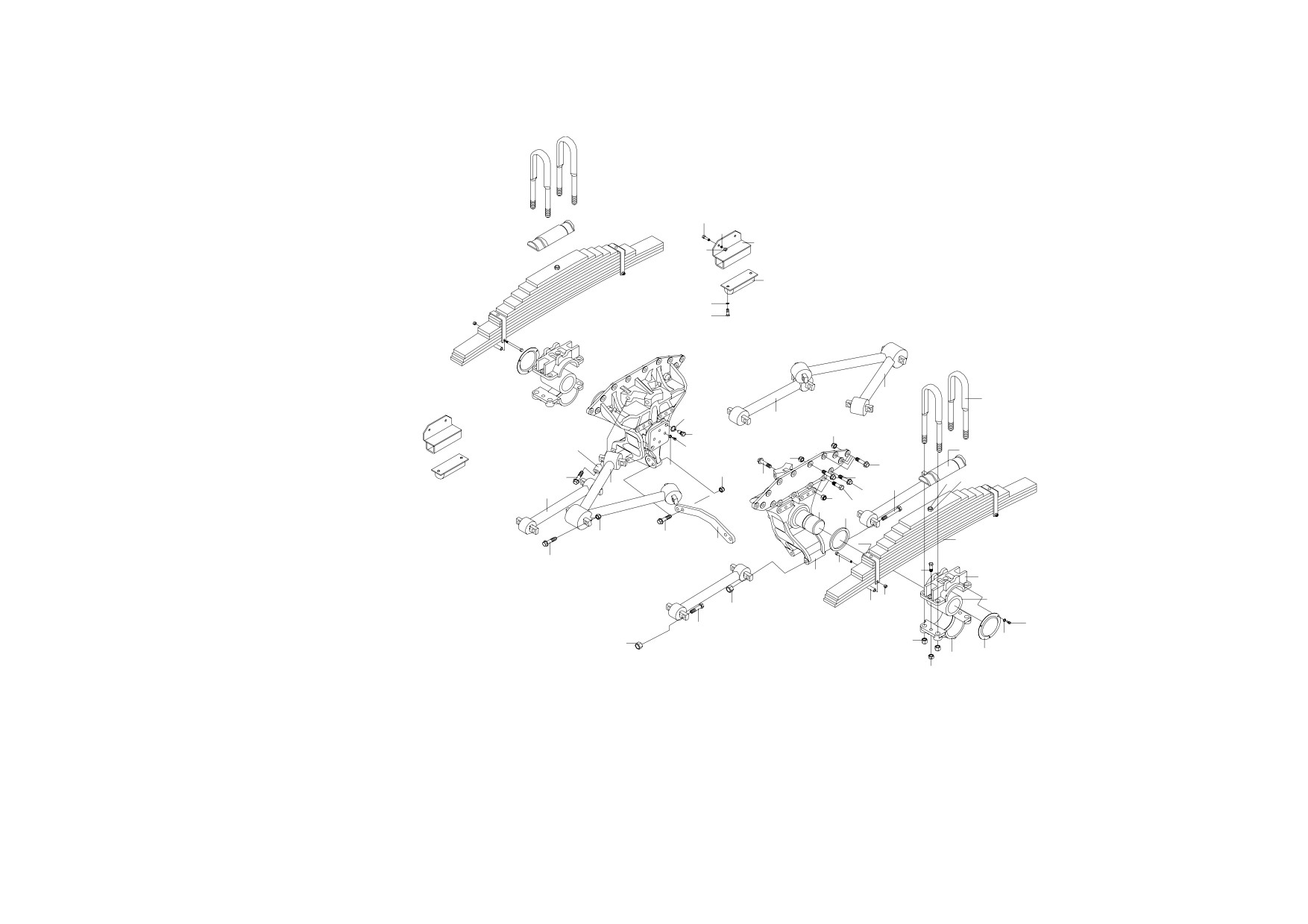

图 69 后悬架
～178～
69、后悬架
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
23
2918015-260
平衡悬架支架带钢丝螺套总成
2
39
CQ15122100T
六角头导颈螺栓
8
2918016-260
支架-平衡悬架
2
40
2919511-242
六角头法兰面螺栓
4
22×1.5×20
钢丝螺套
8
41
T32724TF2
spl 六角小法兰面防松螺母
4
24
T32720TF2
spl 六角小法兰面防松螺母
12
42
2919010-260
前下反作用杆带橡胶接头总成
2
25
2918516-260
螺栓
12
43
T32724TF2
spl 六角小法兰面防松螺母
8
26
CQ1511845TS
六角头导颈螺栓
8
44
CQ1512495T
六角头导颈螺栓
8
27
Q1851855T
六角头凸缘螺栓
4
45
T32724TF2
spl 六角小法兰面防松螺母
4
28
2918512-242
螺栓
4
46
2919161-242
螺栓
4
29
T32718TF2
spl 六角小法兰面防松螺母
20
47
2919020-260
后下反作用杆带橡胶接头总成
2
30
2918511-242
螺栓
16
48
2912435-242
限位支架总成-中桥左侧(后桥右侧)
4
31
2919519-260
垫片-反作用杆接头总成
8
2912455-242
限位底板及焊接螺母总成-中左后右
4
32
2919172A260
连接板
1
2912437-242
限位连接板-中桥左侧(后桥右侧)
4
33
2905521-20A
螺栓
4
49
Q34012T
六角螺母
8
34
T32720TF2
spl 六角小法兰面防松螺母
4
50
CQ1501245T
六角头导颈螺栓
8
35
CQ1511640T
六角头导颈螺栓
8
51
Q40312
弹簧垫圈
16
36
Q40316
弹簧垫圈
8
52
2912434-242
后钢板弹簧软垫-后桥右侧
4
37
CQ1512445T
六角头导颈螺栓
4
53
CQ1501230T
六角头导颈螺栓
8
38
Q40324
弹簧垫圈
4
～179～
5051
48
49
52
51
53
13
8
37
47
29
38
31
35
9
29
30
36
34
39
25
28
3 4
42
12
2746
4
222
26
18
41
33
2
1
32
40
6
11
23
17
7
16
45
5
44
21
10
20
43
15
19
14

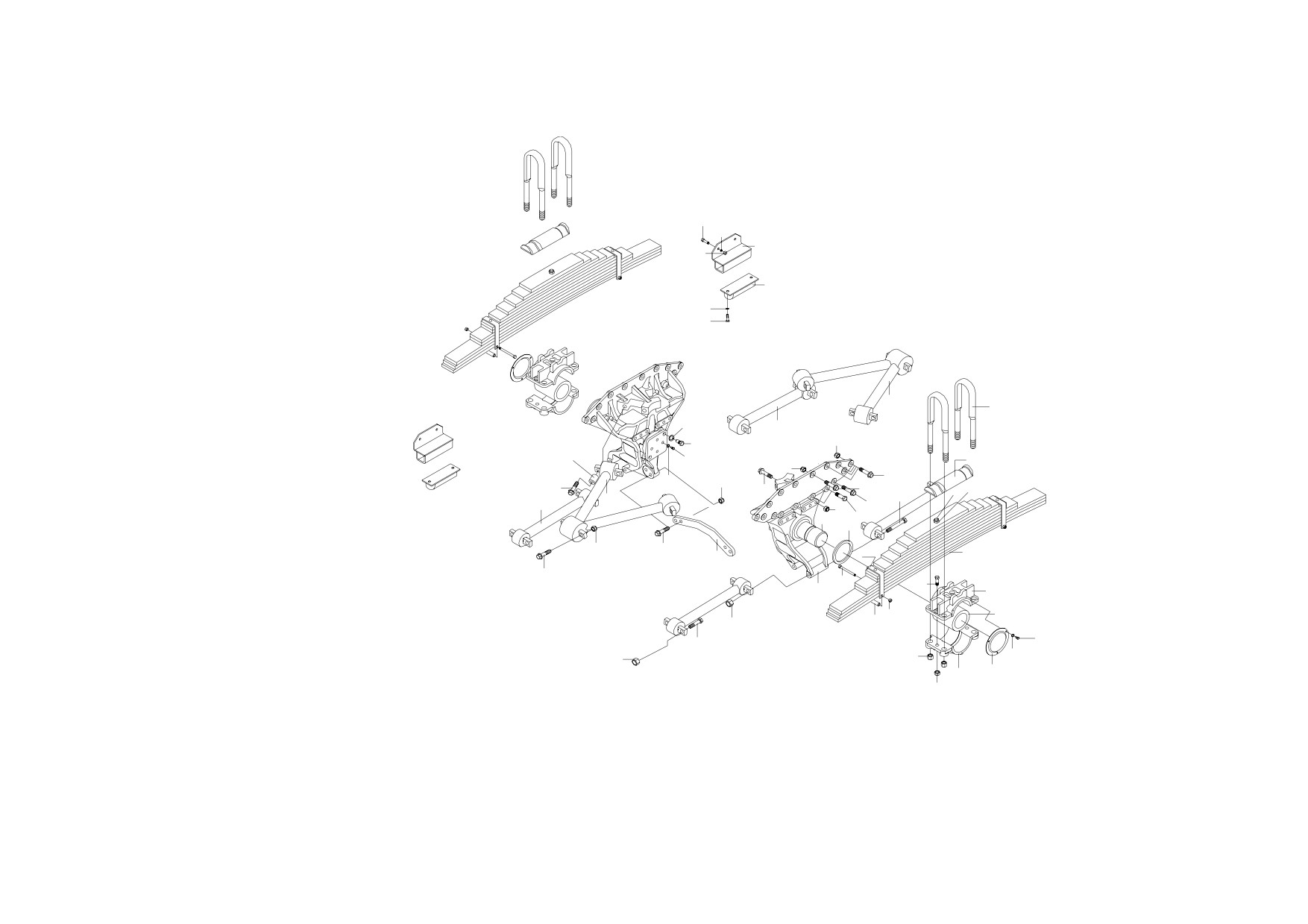

图 69 后悬架
～180～
70、前轴及转向横拉杆(一轴)
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
3000010-371
前轴总成
1
12
3001047-4E
盖板-转向节主销孔
4
1
3001011-242
前轴
1
13
Q40308
弹簧垫圈
8
2
3001041-4E
垫圈-前轴转向节
2选
14
CQ1500814
六角头导颈螺栓
8
3001042-4E
垫圈-前轴转向节
2择
15
Q5510832
平键
3
3001043-4E
垫圈-前轴转向节
2其
16
3001032-174
右转向节臂
1
3001049-4E
垫圈-前轴转向节
2二
17
3001031-174
左转向节臂
1
3
329910A-1
推力圆锥滚子轴承
2
18
CQ38736
六角槽形扁螺母
3
4
3001026-4E
衬套-转向节
4
19
Q5006070
开口销
3
5
3001020A1H
右转向节及衬套总成
1
20
3001034A1H
转向节上臂
1
3001022A1H
右转向节
1
21
CQ70001
直通式滑脂嘴
4
6
3001015A1H
左转向节及衬套总成
1
22
CQ34116
六角螺母
2
3001021A1H
左转向节
1
23
3001036-4E
止柱-转向节
2
7
3001044-4E
主销-转向节
2
A
3003050-174
转向横拉杆总成
1
8
3001046-4E
楔形锁销-转向节主销
2
24
3003054-174
转向横拉杆
1
9
Q40314
弹簧垫圈
2
25
3003056-1H
环箍-转向拉杆
2
10
CQ34014
六角螺母
2
26
3003060-1H
右接头总成-转向横拉杆
1
11
3001048-4E
垫密片-转向节主销盖板
4
3003062-1H
右接头-转向横拉杆
1
～181～

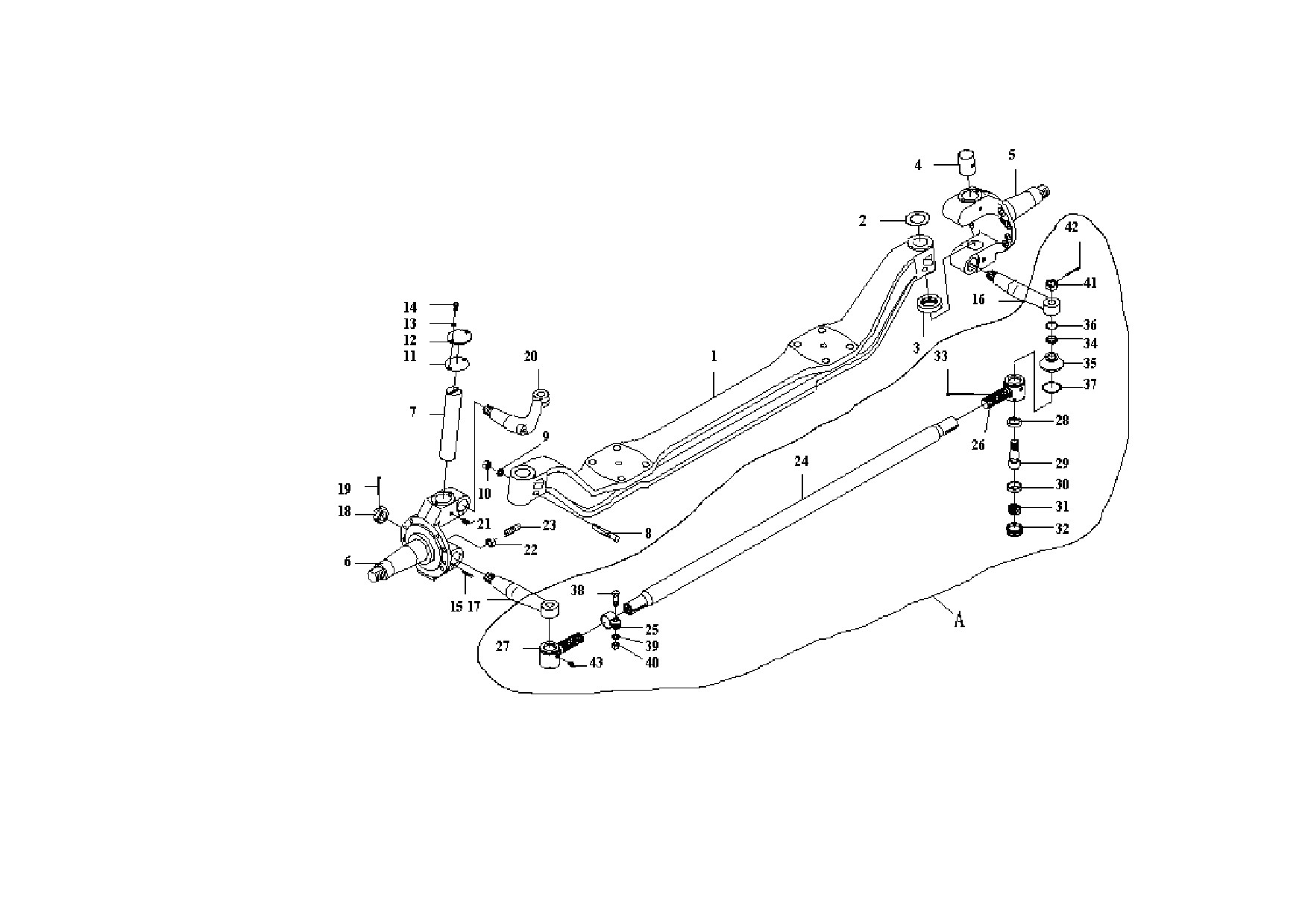

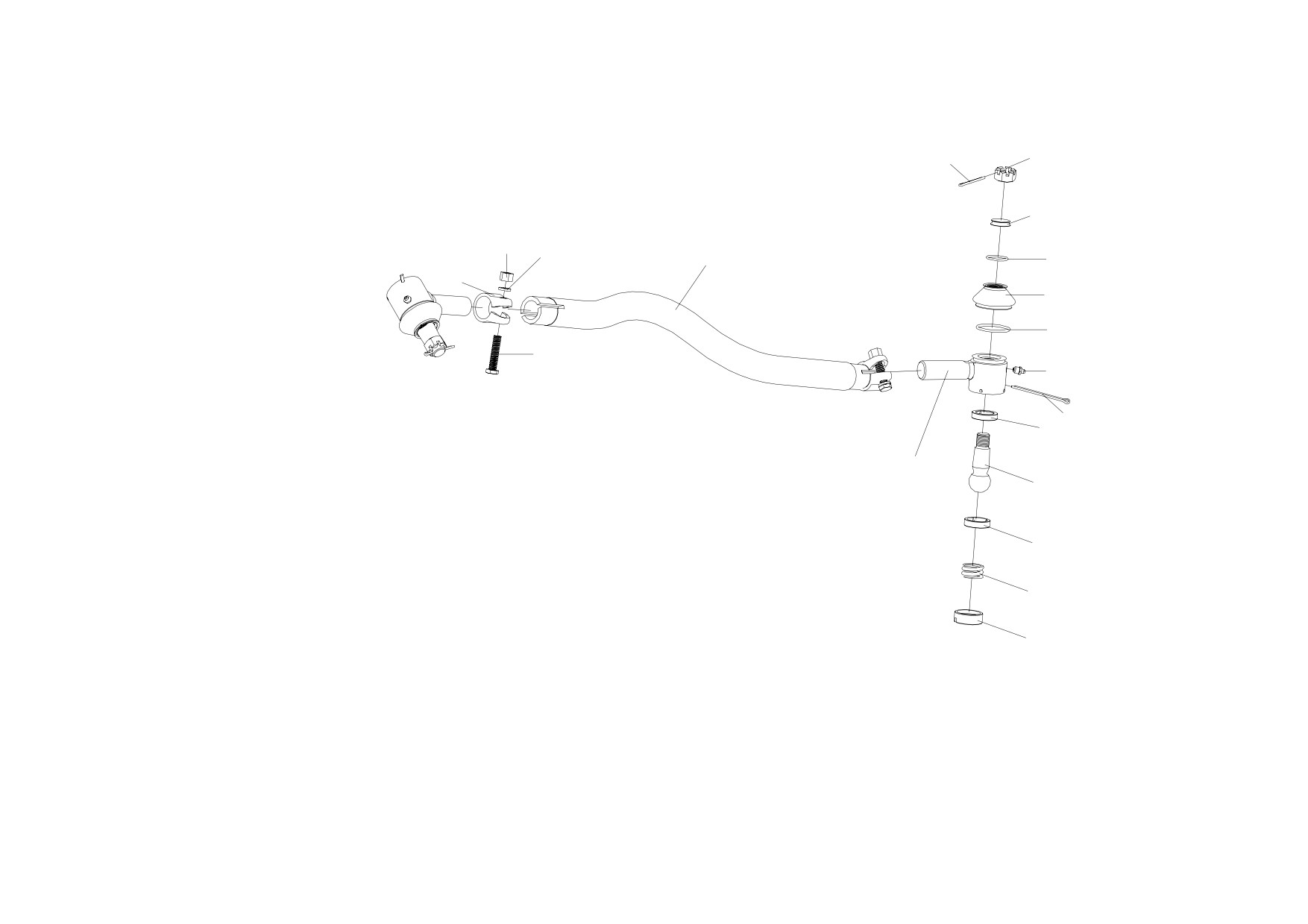

图 70 前轴及转向横拉杆(一轴)
～182～
70、前轴及转向横拉杆(一轴)
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
27
3003055-1H
左接头总成-转向横拉杆
1
43
CQ70001
直通式滑脂嘴
2
3003061-1H
左接头-转向横拉杆
1
28
3003067-1H
上球头碗-转向拉杆接头
2
29
3003032-1H
球头销
2
30
3003066-1H
下球头碗-转向拉杆接头
2
31
3003068-01
弹簧-转向横拉杆
2
32
3003069-1H
螺塞-转向拉杆接头
2
33
Q5005080
开口销
2
34
3003074-4E
固定套-转向拉杆接头密封罩
2
35
3003071-1H
密封罩-转向拉杆接头
2
36
3003077-4E
上弹簧-转向拉杆接头密封罩
2
37
3003076-4E
下弹簧-转向拉杆接头密封罩
2
38
CQ1501460
六角头导颈螺栓
2
39
Q40314
弹簧垫圈
2
40
CQ34014
六角螺母
2
41
CQ38722
六角槽形扁螺母
2
42
Q5005045
开口销
2
～183～
图 70 前轴及转向横拉杆(一轴)
～184～
71、前轴及转向横拉杆(二轴)
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
3000010-522
前轴总成
1
12
3001047-4E
盖板-转向节主销孔
4
1
3001011-242
前轴
1
13
Q40308
弹簧垫圈
8
2
3001041-4E
垫圈-前轴转向节
2选
14
CQ1500814
六角头导颈螺栓
8
3001042-4E
垫圈-前轴转向节
2择
15
Q5510832
平键
3
3001043-4E
垫圈-前轴转向节
2其
16
3001032-174
右转向节臂
1
3001049-4E
垫圈-前轴转向节
2二
17
3001031-174
左转向节臂
1
3
329910A-1
推力圆锥滚子轴承
2
18
CQ38736
六角槽形扁螺母
3
4
3001026-4E
衬套-转向节
4
19
Q5006070
开口销
3
5
3001020B1H
右转向节及衬套总成
1
20
3001034A1H
转向节上臂
1
3001022B1H
右转向节
1
21
CQ70001
直通式滑脂嘴
4
6
3001015B1H
左转向节及衬套总成
1
22
CQ34116
六角螺母
2
3001021B1H
左转向节
1
23
3001036-4E
止柱-转向节
2
7
3001044-4E
主销-转向节
2
A
3003050-174
转向横拉杆总成
1
8
3001046-4E
楔形锁销-转向节主销
2
24
3003054-174
转向横拉杆
1
9
Q40314
弹簧垫圈
2
25
3003056-1H
环箍-转向拉杆
2
10
CQ34014
六角螺母
2
26
3003060-1H
右接头总成-转向横拉杆
1
11
3001048-4E
垫密片-转向节主销盖板
4
3003062-1H
右接头-转向横拉杆
1
～185～
图 71 前轴及转向横拉杆(二轴)
～186～
71、前轴及转向横拉杆(二轴)
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
27
3003055-1H
左接头总成-转向横拉杆
1
43
CQ70001
直通式滑脂嘴
2
3003061-1H
左接头-转向横拉杆
1
28
3003067-1H
上球头碗-转向拉杆接头
2
29
3003032-1H
球头销
2
30
3003066-1H
下球头碗-转向拉杆接头
2
31
3003068-01
弹簧-转向横拉杆
2
32
3003069-1H
螺塞-转向拉杆接头
2
33
Q5005080
开口销
2
34
3003074-4E
固定套-转向拉杆接头密封罩
2
35
3003071-1H
密封罩-转向拉杆接头
2
36
3003077-4E
上弹簧-转向拉杆接头密封罩
2
37
3003076-4E
下弹簧-转向拉杆接头密封罩
2
38
CQ1501460
六角头导颈螺栓
2
39
Q40314
弹簧垫圈
2
40
CQ34014
六角螺母
2
41
CQ38722
六角槽形扁螺母
2
42
Q5005045
开口销
2
～187～
图 71 前轴及转向横拉杆(二轴)
～188～

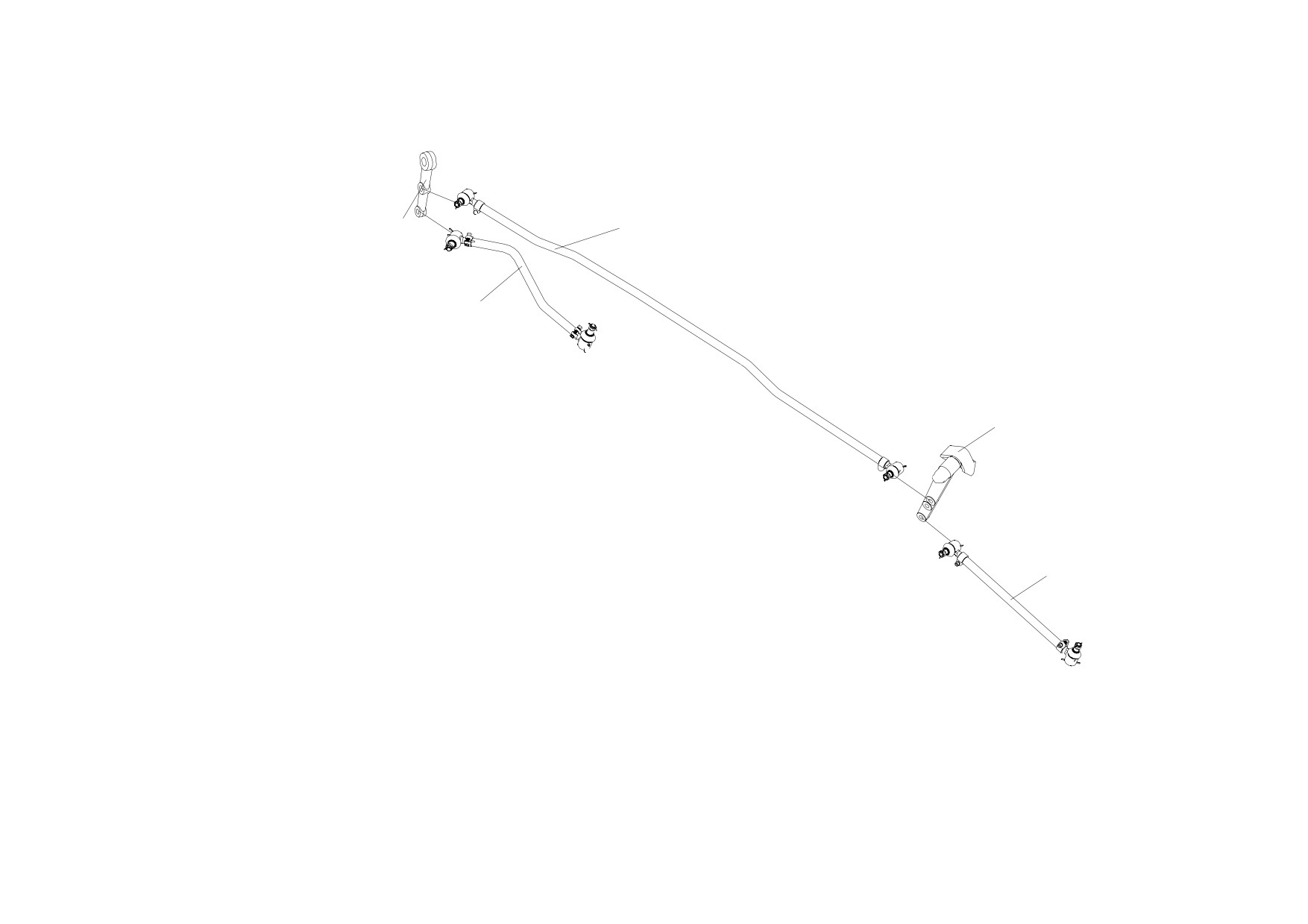

72、转向拉杆装置
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3000001-371
转向拉杆装置图
1
1
3003041-371
转向垂臂
1
2
3003010-371
前转向纵拉杆总成
1
3
3003040-371
过渡拉杆总成
1
4
3003015-371
后转向纵拉杆总成
1
5
3003110-371
转向中间臂支架及转向中间臂总成
1
～189～
1
3
2
5
4
图 72 转向拉杆装置
～190～
73、前转向纵拉杆
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
3003010-371
前转向纵拉杆总成
1
16
Q40314
弹簧垫圈
2
1
3003016-371
前转向纵拉杆
1
17
CQ34014
六角螺母
2
2
3003056-1H
环箍-转向拉杆
2
18
CQ38722
六角槽形扁螺母
2
3003025-1H
接头总成-转向纵拉杆
2
19
Q5005045
开口销
2
3
3003024-1H
接头-转向纵拉杆
2
4
3003067-1H
上球头碗-转向拉杆接头
2
5
3003032-1H
球头销
2
6
3003066-1H
下球头碗-转向拉杆接头
2
7
3003068-01
弹簧-转向横拉杆
2
8
3003069-1H
螺塞-转向拉杆接头
2
9
Q5005080
开口销
2
10
3003074-4E
固定套-转向拉杆接头密封罩
2
11
3003071-1H
密封罩-转向拉杆接头
2
12
3003077-4E
上弹簧-转向拉杆接头密封罩
2
13
3003076-4E
下弹簧-转向拉杆接头密封罩
2
14
CQ70001
直通式滑脂嘴
2
15
CQ1501460
六角头导颈螺栓
2
～191～
19
18
10
17
16
1
12
2
11
13
15
14
9
4
3
5
6
7
8

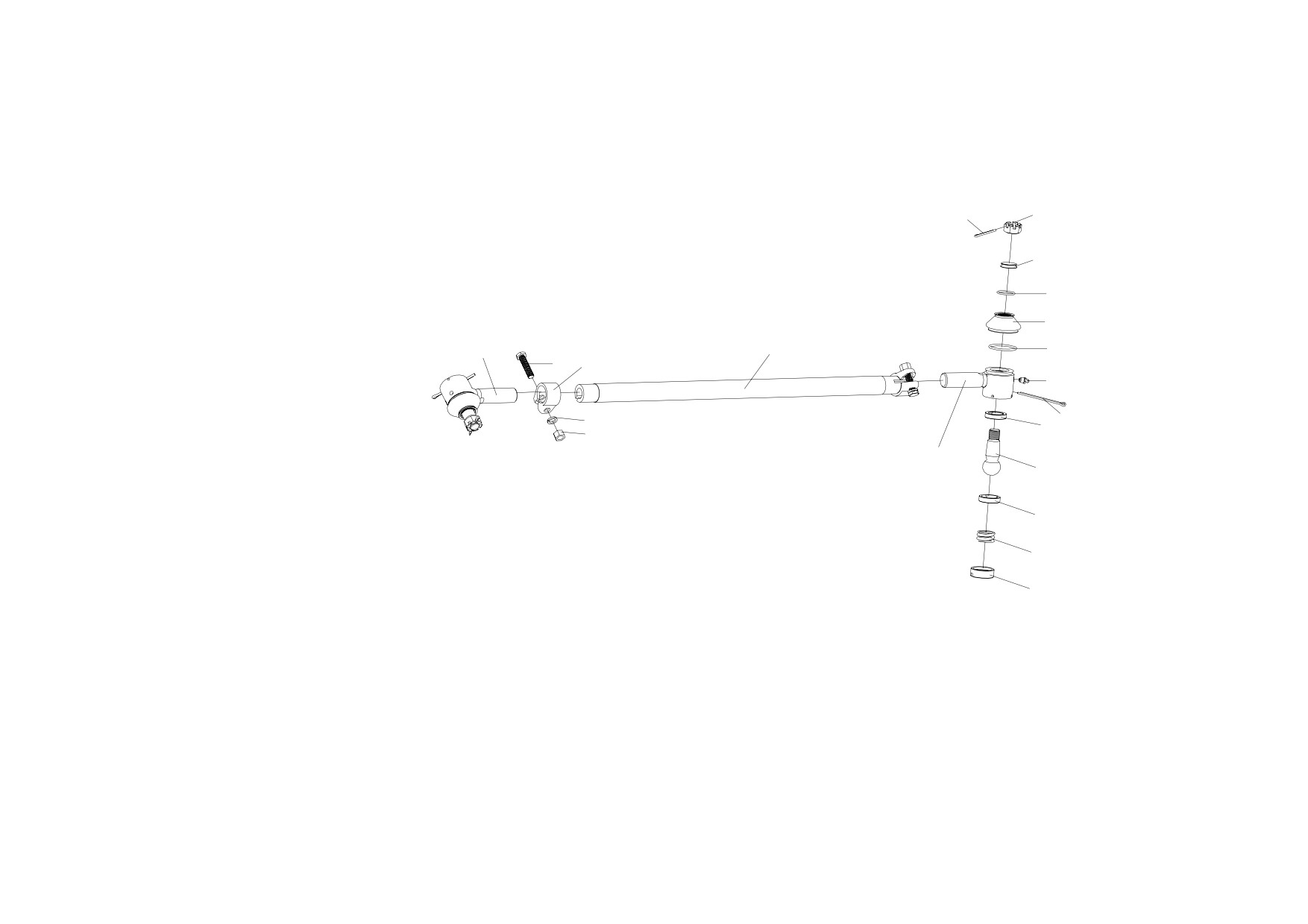

图 73 前转向纵拉杆
～192～
74、转向过渡拉杆
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
3003040-371
转向过渡拉杆总成
1
16
Q40314
弹簧垫圈
2
1
3003046-371
转向过渡拉杆
1
17
CQ34014
六角螺母
2
2
3003056-1H
环箍-转向拉杆
2
18
CQ38722
六角槽形扁螺母
2
3003060-1H
右接头总成-转向横拉杆
2
19
Q5005045
开口销
2
3
3003062-1H
右接头-转向横拉杆
2
4
3003067-1H
上球头碗-转向拉杆接头
2
5
3003032-1H
球头销
2
6
3003066-1H
下球头碗-转向拉杆接头
2
7
3003068-01
弹簧-转向横拉杆
2
8
3003069-1H
螺塞-转向拉杆接头
2
9
Q5005080
开口销
2
10
3003074-4E
固定套-转向拉杆接头密封罩
2
11
3003071-1H
密封罩-转向拉杆接头
2
12
3003077-4E
上弹簧-转向拉杆接头密封罩
2
13
3003076-4E
下弹簧-转向拉杆接头密封罩
2
14
CQ70001
直通式滑脂嘴
2
15
CQ1501450
六角头导颈螺栓
2
～193～
8
7
6
5
4
9
1
11
1314
3
10
12
18
19
2
17
16
15
图 74 转向过渡拉杆
～194～
75、后转向纵拉杆
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
3003015-371
后转向纵拉杆总成
1
15
CQ70001
直通式滑脂嘴
2
1
3003017-371
后转向纵拉杆
1
16
CQ1501460
六角头导颈螺栓
2
2
3003056-1H
环箍－转向拉杆
2
17
Q40314
弹簧垫圈
2
3003025-1H
接头总成－转向纵拉杆
1
18
CQ34014
六角螺母
2
3
3003024-1H
接头－转向纵拉杆
1
19
CQ38722
六角槽形扁螺母
2
3003055-1H
左接头总成-转向横拉杆
1
20
Q5005045
开口销
2
4
3003061-1H
左接头-转向横拉杆
1
5
3003067-1H
上球头碗-转向拉杆接头
2
6
3003032-1H
球头销
2
7
3003066-1H
下球头碗-转向拉杆接头
2
8
3003068-01
弹簧-转向横拉杆
2
9
3003069-1H
螺塞-转向拉杆接头
2
10
Q5005080
开口销
2
11
3003074-4E
固定套-转向拉杆接头密封罩
2
12
3003071-1H
密封罩-转向拉杆接头
2
13
3003077-4E
上弹簧-转向拉杆接头密封罩
2
14
3003076-4E
下弹簧-转向拉杆接头密封罩
2
～195～
20
19
11
13
12
1
14
4
16
2
15
10
17
5
18
3
6
7
8
9
图 75 后转向纵拉杆
～196～
76、转向中间臂及支架
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
3003110-371
转向中间臂支架及转向中间臂总成
1
15
CQ32614
六角头突缘锁紧螺母
4
3003120-371
轴及转向中间臂支架总成
1
16
CQ70001
直通式滑脂嘴
1
1
3003121-371
转向中间臂支架
1
2
3003131B6V
轴-转向中间臂支架
1
3
3003137B6V
油封座圈
1
4
3003170B6V
油封-转向中间臂轴
1
3003135-371
转向中间臂及衬套总成
1
5
3003138-371
转向中间臂
1
6
3003122B6V
套-转向中间臂
1
7
3003132B6V
调整垫圈-转向中间臂支架
7按
8
3003133B6V
调整垫圈-转向中间臂支架
7
(见 3003132B6V)
9
3003134B6V
调整垫圈-转向中间臂支架
7需
(见 3003132B6V)
10
3003128B6V
挡圈-转向中间臂轴
1
11
CQ38724
六角槽形扁螺母
1
12
3003127B6V
盖-转向中间臂轴
1
13
Q5005050
开口销
1
14
Q1841460
～197～
6
7
8
13
1
2
3
4
5
16
14
15
9
10
11
12

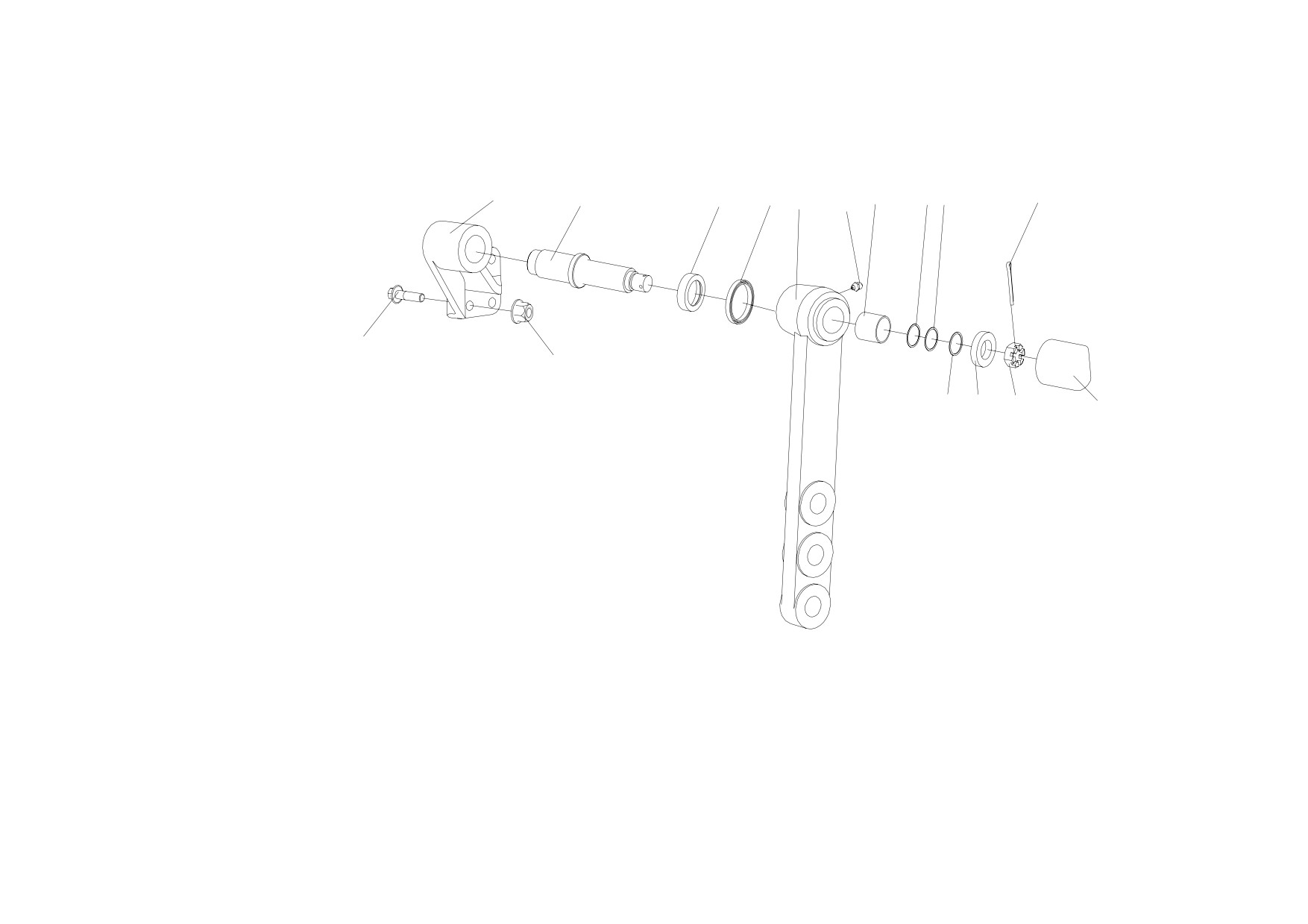

图 76 转向中间臂及支架
～198～
77、车轮与轮胎总成
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3101010A174 车轮与轮胎总成
13
1
3101015-174
8.5-20 车轮轮辋及轮辐总成
13
2
外胎-12.00R20
18 层级子午线
13
轮胎
3
3106010A174
内胎-12.00R20
18 层级子午线
13
轮胎
4
垫带-12.00R20
18 层级子午线
13
轮胎
5
3101027-174
弹性挡圈-8.5-20 车轮
13
6
3101050-174
车轮平衡块总成
按需
3101055-174
车轮平衡块总成
按需
3101060-174
车轮平衡块总成
按需
3101065-174
车轮平衡块总成
按需
3101070-174
车轮平衡块总成
按需
～199～

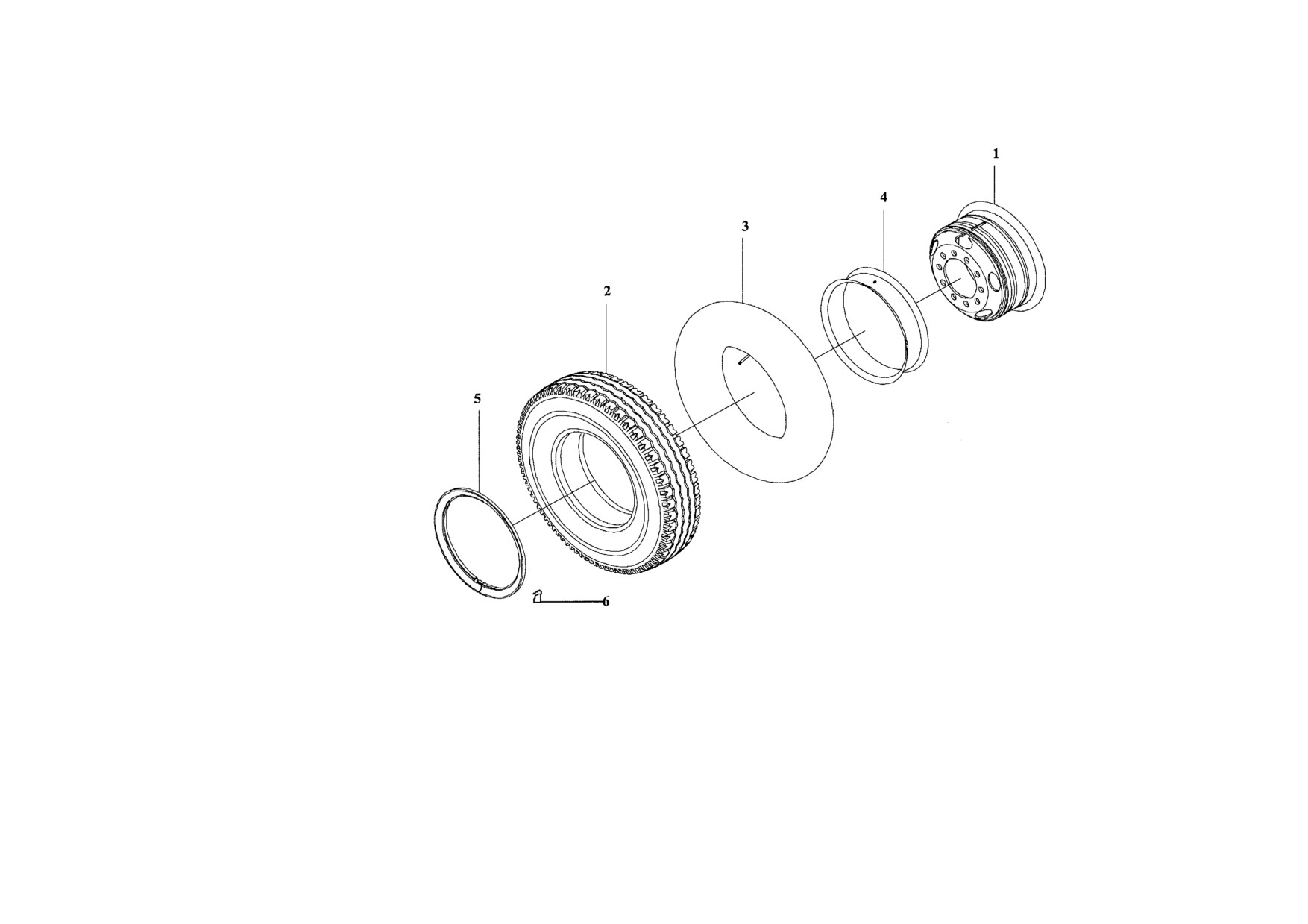

图 77 车轮与轮胎总成
～200～
78、前轮轮毂及制动鼓
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
3103010-4E
前轮轮毂总成
4
10
3103066-4E
盖-前轮轮毂
4
3103010B1H
前轮轮毂总成(装 ABS)
4
11
3103067-4EA1
垫密片-前轮轮毂
4
1
3103011-4E
前轮轮毂
4
12
CQ1500816
六角头导颈螺栓
20
3103011B1H
前轮轮毂(装 ABS)
4
13
Q40308
弹簧垫圈
20
2
3103045-4E
油封总成
4
14
3001063-A0S
锁环-转向节轴颈锁紧螺母
4
3
3103051-4EB1
柱螺栓-前轮毂
40
15
3001061-367
调整螺母-转向节轴颈
4
4
3103070-4E
车轮螺母与垫圈总成
40
16
3001064-A0S
锁紧垫圈-转向节轴颈锁紧螺母
4
5
CQ36120T
六角厚螺母
40
17
3001066-A0S
螺钉及波形垫片-调整螺母
4
30314A
内轴承总成-前轮轮毂
4
18
3501571-4E
前制动鼓
4
30314B
圆锥滚子轴承(装 ABS)
4
6
30314A -1
外圈-前轮轮毂内轴承
4
30314B -1
外圈—圆锥滚子轴承(装 ABS)
4
7
30314A -2
内圈总成-前轮轮毂内轴承
4
30314B -2
内圈总成—圆锥滚子轴承(装 ABS)
4
30311
外轴承总成-前轮轮毂
4
8
30311-1
外圈-前轮轮毂外轴承
4
9
30311-2
内圈总成-前轮轮毂外轴承
4
～201～

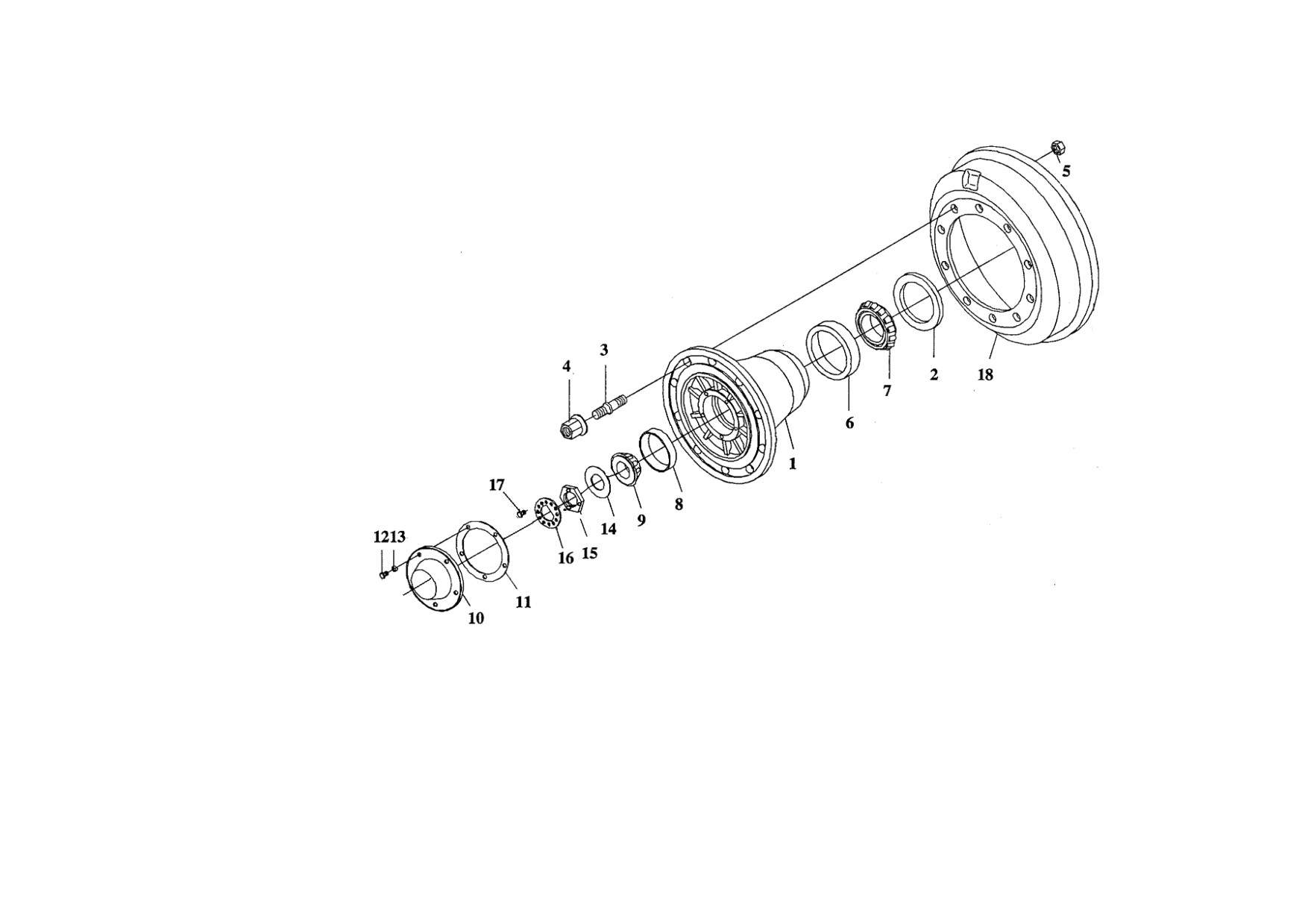

图 78 前轮轮毂及制动鼓
～202～
содержание .. 5 6 7 8 ..
