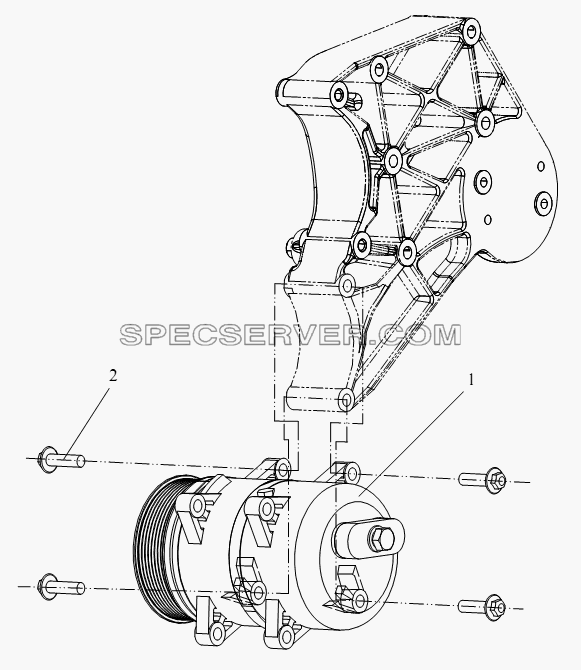

№		Номер детали	Наименование запчасти
1		8103020-36D	Компрессор кондиционера в сборе
2		Q1841035	Бoлт M10x35

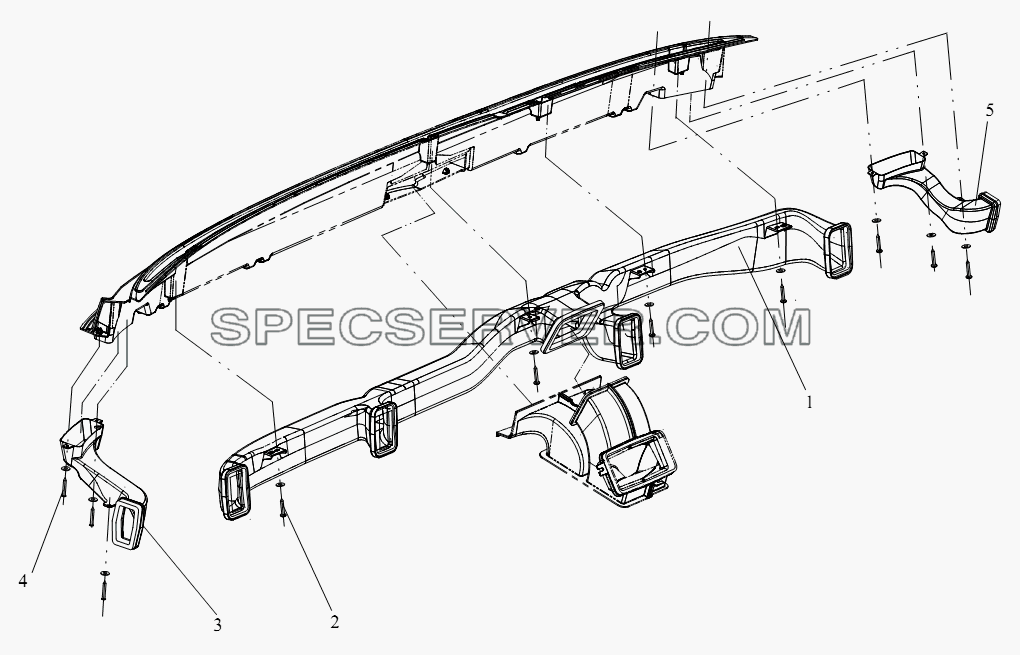

Воздуховод для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		Q40105	Шайба
-		Q40205	Большая гайка
1		8102010-A01	Передний воздуховод в сборе
2		CQ2714219F6	Самонарезающий винт с крестообразными шлицами
3		8102065-A01	Переходный воздуховод оттаивания левой двери в сборе
4		CQ2714219F6	Самонарезающий винт с крестообразными шлицами
5		8102070-A01	Переходный воздуховод оттаивания правой двери в сборе

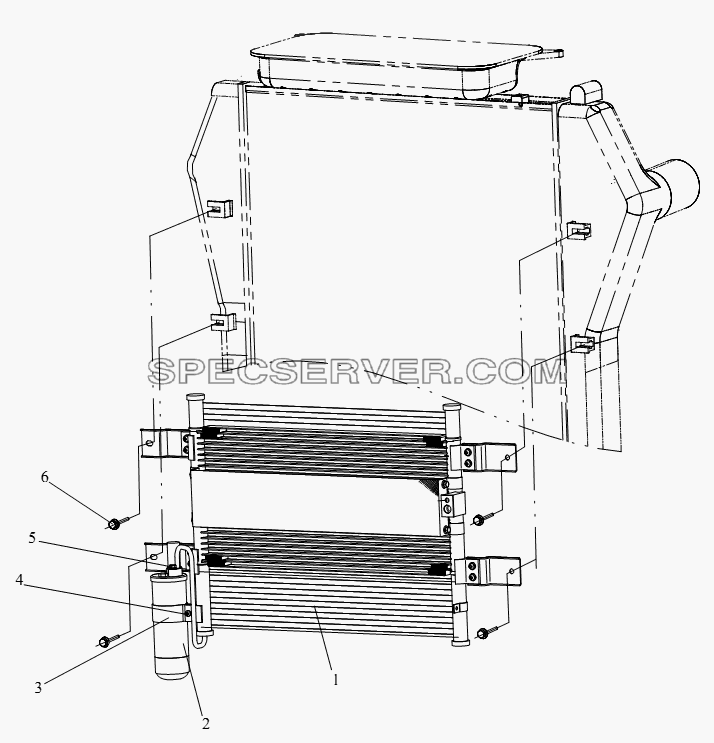

Конденсатор, бак для хранения жидкости для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8105020-50A	Конденсатора с стойкой в сборе
2		8109010-50A	Бак для хранения жидкости в сборе
3		8109055-Q3	Кольцевой хомут в сборе
4		CQ1460620	Болт
5		CQ1460625	Болт
6		CQ1460820	Установочное место для болта

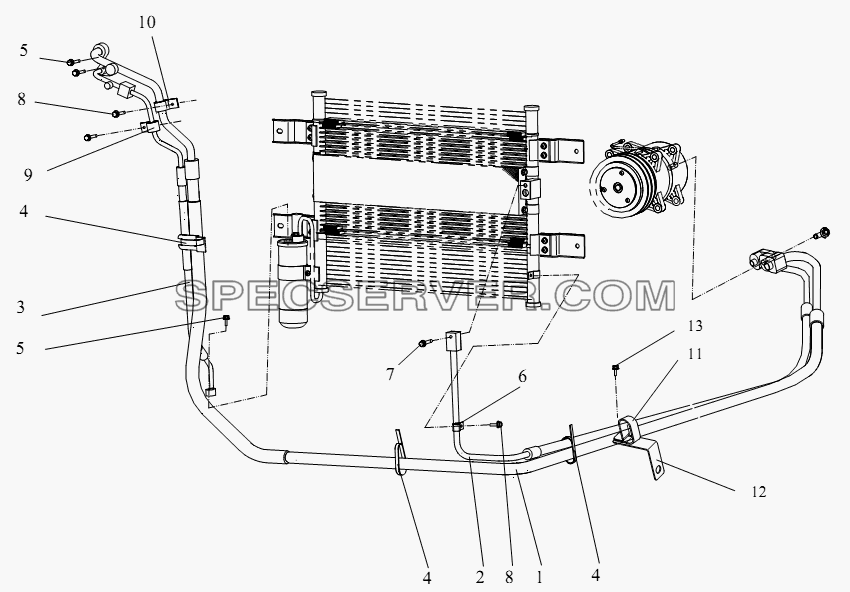

Фтортрубопровод для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8108060-50A	Гибкий рукав низкого давления в сборе - от холодогенератора до компрессора
2		8108080-50A	Гибкий рукав высокого давления в сборе - от компрессора до конденсатора
3		8108130-50A	Гибкий рукав высокого давления в сборе - от бака для хранения жидкости до холодогенератора
4		T67427946	Пластмассовый хомут
5		CQ1460625	Болт
6		8108085-50A	Хомут в сборе
7		CQ1460620	Болт
8		CQ1460612	Комбинированный болт
9		8108065-50A	Кольцевой хомут в сборе А
10		8108075-50A	Koльцeвoй xoмyт в cбope E
11		8108061-50A	Двухтрубный бугель
12		8108125-50A	Стойка для крепления трубки подачи фреона в сборе
13		CQ1460616	Болт

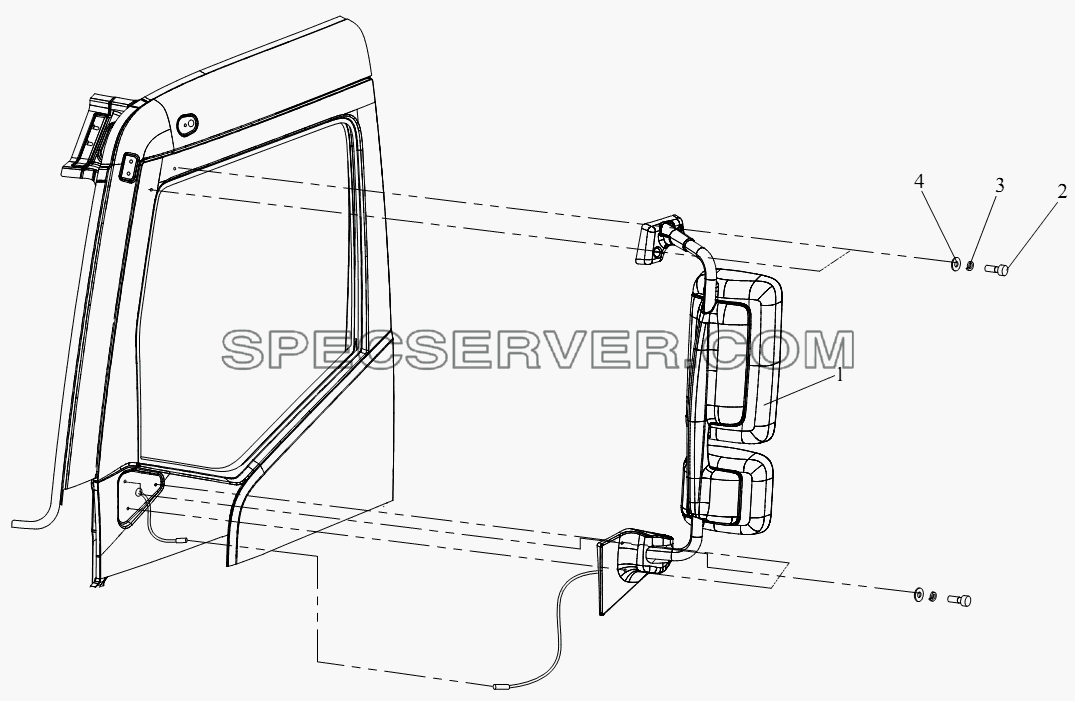

Лево-наружное зеркало заднего вида для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		8202025-A01	Стержень лево - наружного зеркала заднего вида в сборе
-		8202040BA01	Зеркальная плоскость главного зеркала в сборе
-		8202045BA01	Зеркальная плоскость широкоугольного зеркала в сборе
1		8202015BA01	Лево - наружное зеркало заднего вида в сборе
2		CQ2180630F6	Внутренний цилиндрический винт
3		Q40306	Пружинная шайба
4		Q40106F6	Шайба

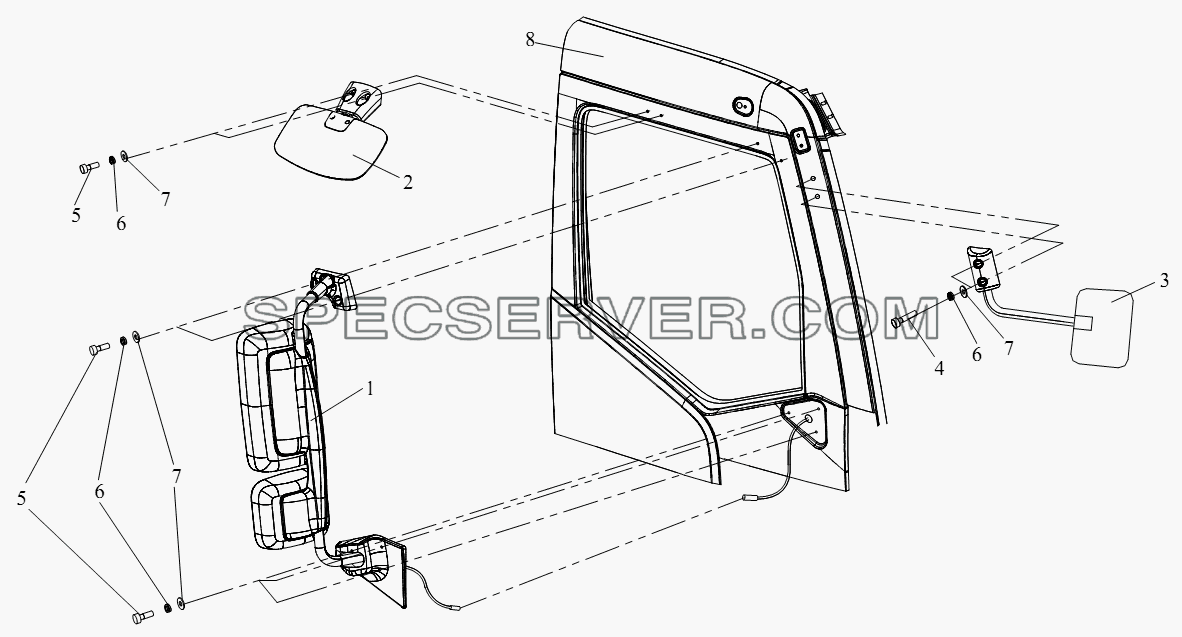

Право-наружное зеркало заднего вида для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		8202030-A01	Стержень право - наружного зеркала заднего вида в сборе
-		8202040BA01	Зеркальная плоскость главного зеркала в сборе
-		8202045BA01	Зеркальная плоскость широкоугольного зеркала в сборе
1		8202020BA01	Право - наружное зеркало заднего вида в сборе
2		8219010AA01	Зеркало с верхнего осмотра в сборе
3		8219020AA01	Переднее зеркало нижнего вида в сборе
4		CQ2180650F6	Внутренний цилиндрический винт
5		CQ2180630F6	Внутренний цилиндрический винт
6		Q40306	Пружинная шайба
7		Q40106F6	Шайба
8		Kaбинa	Кабина в сборе - уже отлакирована и оборудована
