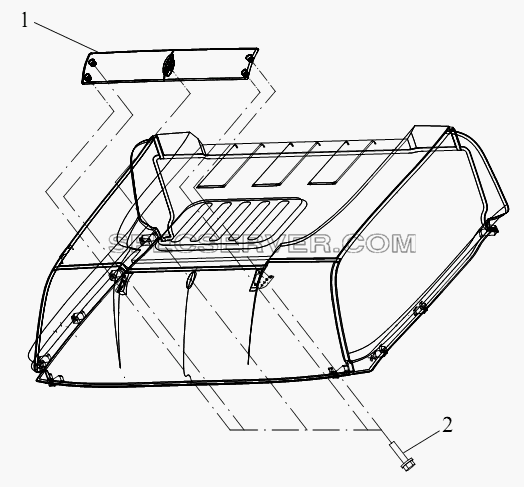

№		Номер детали	Наименование запчасти
1		5704060-A02	Верхний интерцептор в сборе - крышка
2		Q2360612	Винт

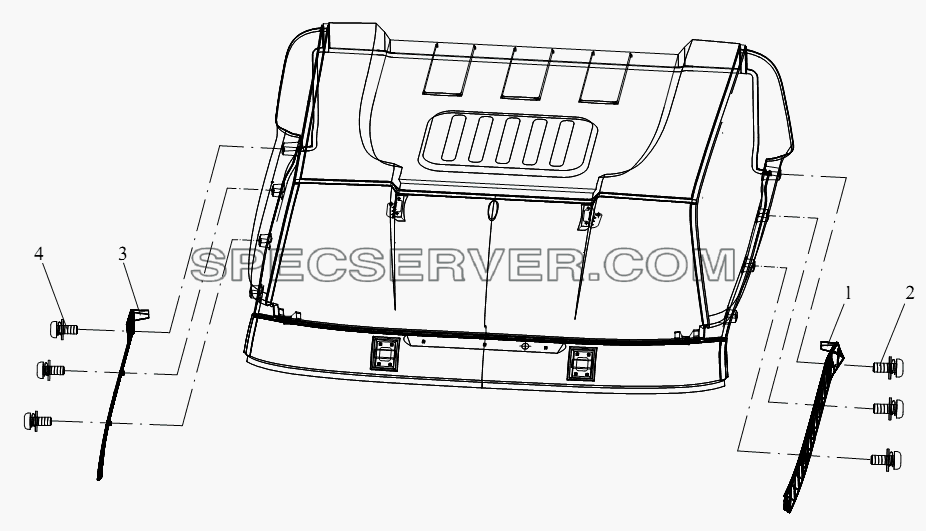

Декоративная лента – крышка (высокая крышка) для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5704131-A02	Левая декоративная лента - крышка
2		Q2360620F6	Комбинированный винт с крестообразными шлицами
3		5704132-A02	Правая декоративная лента - крышка
4		Q2360620F6	Комбинированный винт с крестообразными шлицами

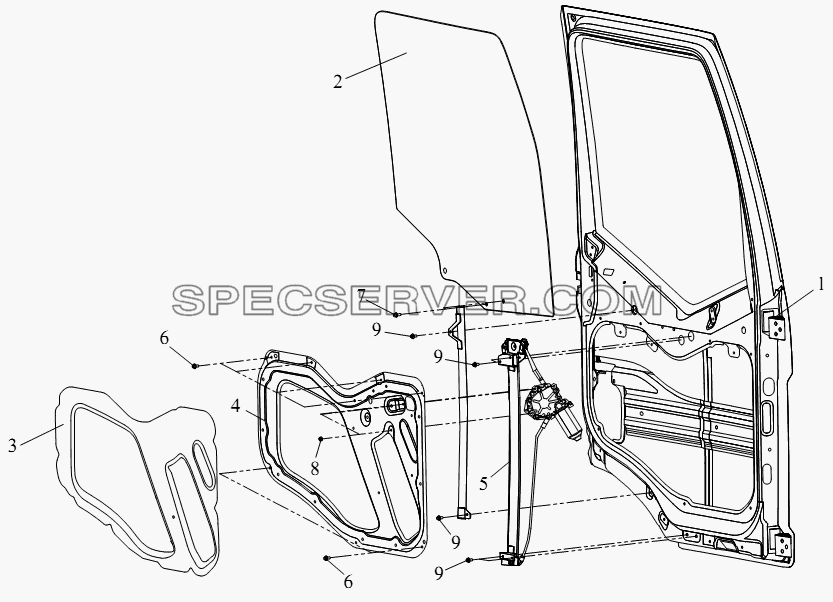

Передняя дверь (с электрическим стеклоподъемником) для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		Q41406	Шайба
1		6100055-A01	Левая передняя сварочная дверь в сборе
1		6100060-A01	Правая передняя сварочная дверь в сборе
2		6103021-A01	Стекло левой передней двери
2		6103022-A01	Стекло правой передней двери
3		6102187-A01	Уплотнительная пленка левой передней двери
3		6102188-A01	Уплотнительная пленка правой передней двери
4		6101415-A01	Сборочная соединительная планка внутренней пластины левой передней двери в сборе
4		6101420-A01	Сборочная соединительная планка внутренней пластины правой передней двери в сборе
5		6104015AA01	Электрический стеклоподъемник левой передней двери в сборе
5		6104020AA01	Электрический стеклоподъемник правой передней двери в сборе
6		Q1840612	Фланцевый шестигранный болт
7		Q2360620	Винт
8		CQ34006	Шестигранная гайка
9		Q2360612	Винт

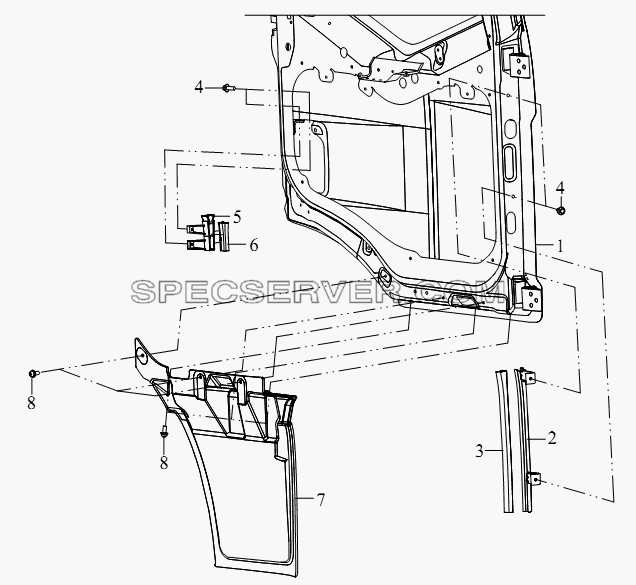

Нижняя декоративная пластина двери для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6100055-A01	Левая передняя сварочная дверь в сборе
1		6100060-A01	Правая передняя сварочная дверь в сборе
2		6101445-A01	Передний нижний направляющий рельс левой передней двери в сборе
2		6101450-A01	Передний нижний направляющий рельс правой передней двери в сборе
3		6103053-A01	Передняя нижняя дорожка стекла левой передней двери
3		6103054-A01	Передняя нижняя дорожка стекла правой передней двери
4		Q1840612	Фланцевый шестигранный болт
5		6101481-A01	Задний нижний направляющий рельс левой передней двери
5		6101482-A01	Задний нижний направляющий рельс правой передней двери
6		6103057-A01	Задняя нижняя дорожка стекла левой передней двери
6		6103058-A01	Задняя нижняя дорожка стекла правой передней двери
7		6101515-A01	Нижняя декоративная пластина левой передней двери в сборе
7		6101520-A01	Нижняя декоративная пластина правой передней двери в сборе
8		Q2360616	Винт

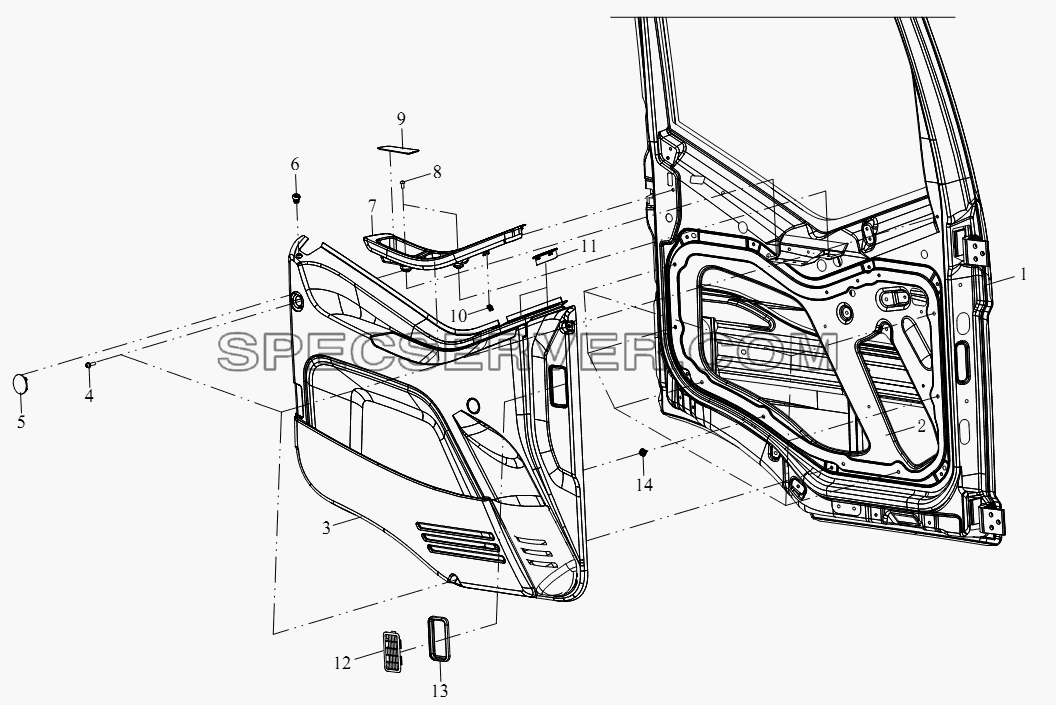

Внутренняя декоративная пластина двери для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6100055-A01	Левая передняя сварочная дверь в сборе
1		6100060-A01	Правая передняя сварочная дверь в сборе
2		6101415-A01	Сборочная соединительная планка внутренней пластины левой передней двери в сборе
2		6101420-A01	Сборочная соединительная планка внутренней пластины правой передней двери в сборе
3		6102025AA01	Сварочная внутренняя декоративная пластина левой передней двери в сборе
3		6102030AA01	Сварочная внутренняя декоративная пластина правой передней двери в сборе
4		Q2360625F6	Комбинированный винт с крестообразными шлицами
5		6102033-A01	Левая заглушка - внутренняя декоративная пластина передней двери
5		6102034-A01	Правая заглушка - внутренняя декоративная пластина передней двери
6		6102117-A01	Втулка - кнопка внутреннего замка
7		6102111-A01	Левая панель управления - внутренняя декоративная пластина передней двери
7		6102112-A01	Правая панель управления - внутренняя декоративная пластина передней двери
9		6102131-A01	Заглушка левой скобы - панель управления
9		6102132-A01	Заглушка правой скобы - панель управления
10		5310088-1C1	Пистон
11		6102081-A01	Левая решетка для деподмораживания - внутренняя декоративная пластина передней двери
11		6102082-A01	Левая решетка для деподмораживания - внутренняя декоративная пластина передней двери
12		6102091-A01	Колпачок впускного отверстия - внутренняя декоративная пластина передней двери
13		6102097-A01	Уплотнительное кольцо впускного отверстия
14		6102046-A01	Застежка - внутренняя декоративная пластина передней двери

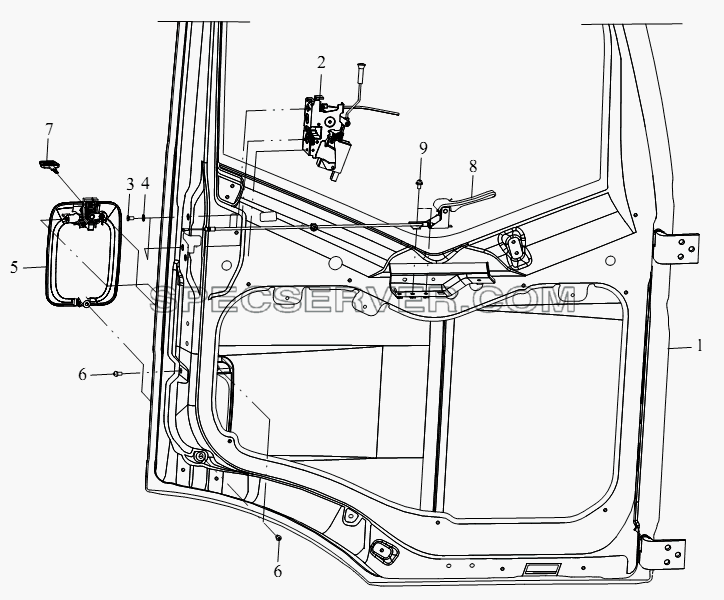

Механизм электрического замка двери для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6100055-A01	Левая передняя сварочная дверь в сборе
1		6100060-A01	Правая передняя сварочная дверь в сборе
2		6105025AA01	Корпус электрического замка левой передней двери в сборе
2		6105030AA01	Корпус электрического замка правой передней двери в сборе
3		Q2540612	Потайной винт с крестообразными шлицами
4		Q41406	Шайба
5		6105105-A01	Наружная ручка левой передней двери в сборе
5		6105110-A01	Наружная ручка правой передней двери в сборе
6		Q2320612	Комбинированный винт
7		6105190-A01	Ключ в сборе
8		6105075-A01	Внутренняя ручка левой передней двери в сборе
8		6105080-A01	Внутренняя ручка правой передней двери в сборе
9		Q2360612	Винт
