№		Номер детали	Наименование запчасти
1		5315131-A02	Наружная пластина крышки ящика для мелочей левой стороны - высокий короб
1		5315132-A02	Наружная пластина крышки ящика для мелочей правой стороны - высокий короб
2		5315133-A02	Внутренняя пластина крышки ящика для мелочей левой стороны - высокий короб
2		5315134-A02	Внутренняя пластина крышки ящика для мелочей правой стороны - высокий короб
3		CQ2713595F6	Самонарезающий винт с крестообразными шлицами

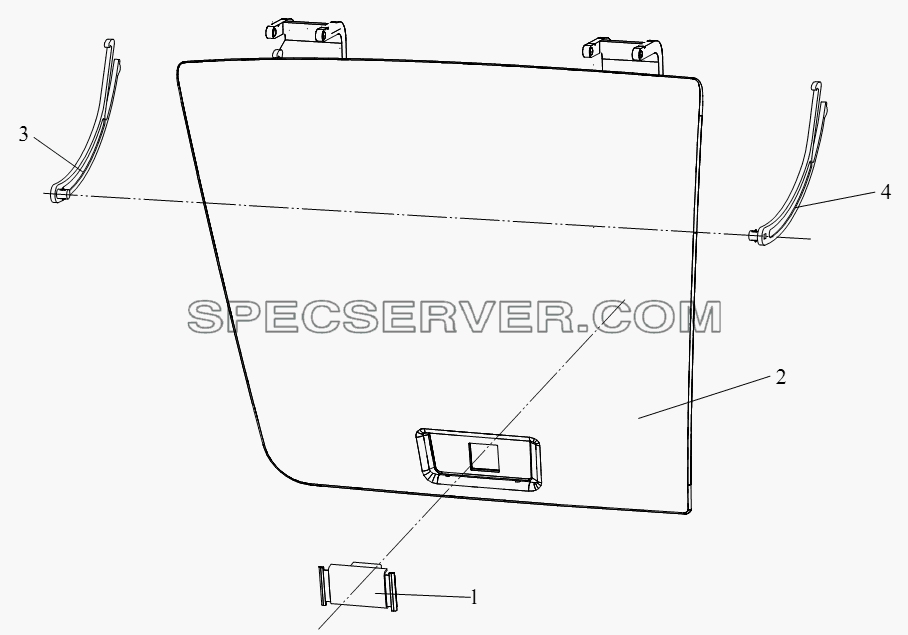

Блок высокого короба (IV, высокая крышка) для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5315155-A02	Замок в сборе - высокий короб высокой крышки
2		5315131-A02	Наружная пластина крышки ящика для мелочей левой стороны - высокий короб
2		5315132-A02	Наружная пластина крышки ящика для мелочей правой стороны - высокий короб
3		5315161-A02	Левый ограничитель - высокий короб
4		5315162-A02	Правый ограничитель - высокий короб

Блок высокого короба (V, высокая крышка) для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5315116-A02	Корпус высокого короба - высокая крышка
2		5315130-A02	Крышка ящика для мелочей правой стороны в сборе - высокий короб
3		5315125-A02	Крышка ящика для мелочей левой стороны в сборе - высокий короб
4		5305024-A02	Пружинная гайка
5		5315163-A02	Рамка ограничителя - высокий короб
6		CQ2714295F6	Самонарезающий винт с крестообразными шлицами
7		5310033-A01	Замковая гайка
8		5315157-A02	Блок буфера - высокий короб
9		Q43650	Стопорное кольцо
10		5315112-A02	Бурсок - высокий короб
11		5315118-A02	Буферный блок - корпус

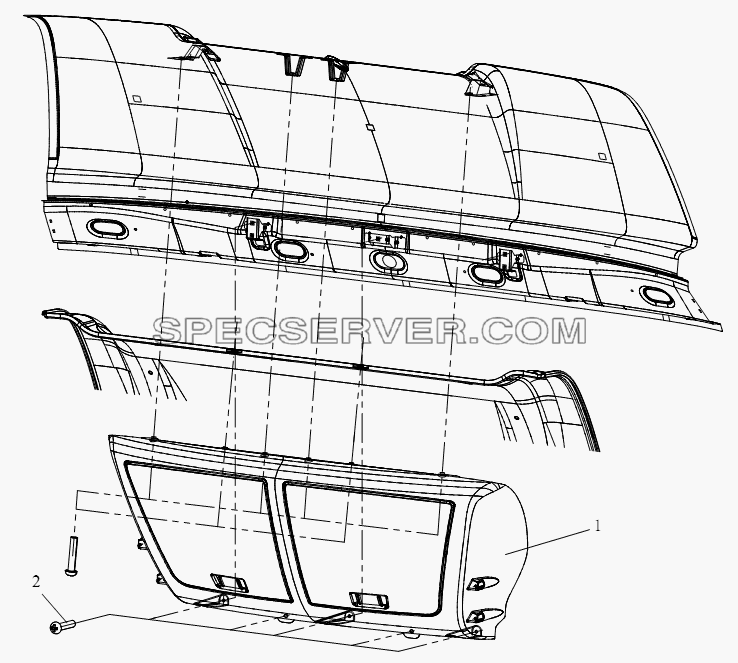

Блок высокого короба (VI, высокая крышка) для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5315110-A02	Высокий короб в сборе - высокая крышка
2		Q2320625F6	Комбинированный винт с крестообразными шлицами

Внутренняя облицовка боковой обшивки и блок задней скобы для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5402015-A01	Внутренний щиток левой обшивки в сборе
1		5402020-A01	Внутренний щиток правой обшивки в сборе
1		5402020AA01	Внутренний щиток правой обшивки в сборе
2		Q2360620	Винт
3		5402115-A01	Левая задняя скоба посадки и высадки в сборе
3		5402120-A01	Правая задняя скоба посадки и высадки в сборе
4		CQ1460825	Болт
5		5402040-A01	Щиток нижней части боковой обшивки в сборе

Внутренняя облицовка левой боковой обшивки и блок задней скобы (высокая крышка) для СА-4250 (P66K2T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5402015AA02	Внутренний щиток левой обшивки в сборе
2		Q2360620	Винт
3		5402115-A01	Левая задняя скоба посадки и высадки в сборе
4		CQ1460825	Болт
