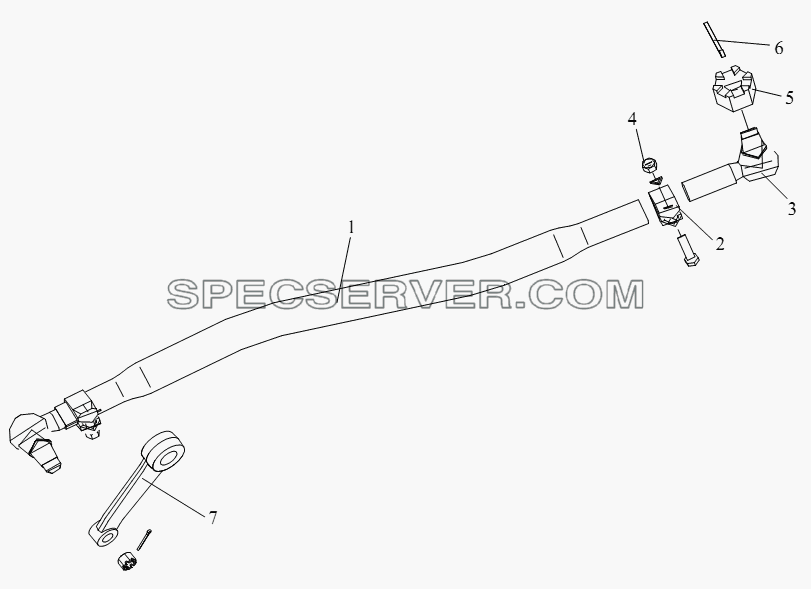

№		Номер детали	Наименование запчасти
-		3003010-76A	Поворотный продольный рычаг в сборе
-		CQ34012	Гайка
-		Q40312	Пружинная шайба
1		3003016-76A	Поворотный продольный рычаг
2		3003056-8E	Тяга рулевая
3		3003060CA3S	Правое соединение в сборе-рулевой поперечный рычаг
4		CQ1501255	Болт
5		CQ38724	Плоская шестигранная гайка
6		Q5005045	Шплинт
7		3003041-76A	Рулевая сошка

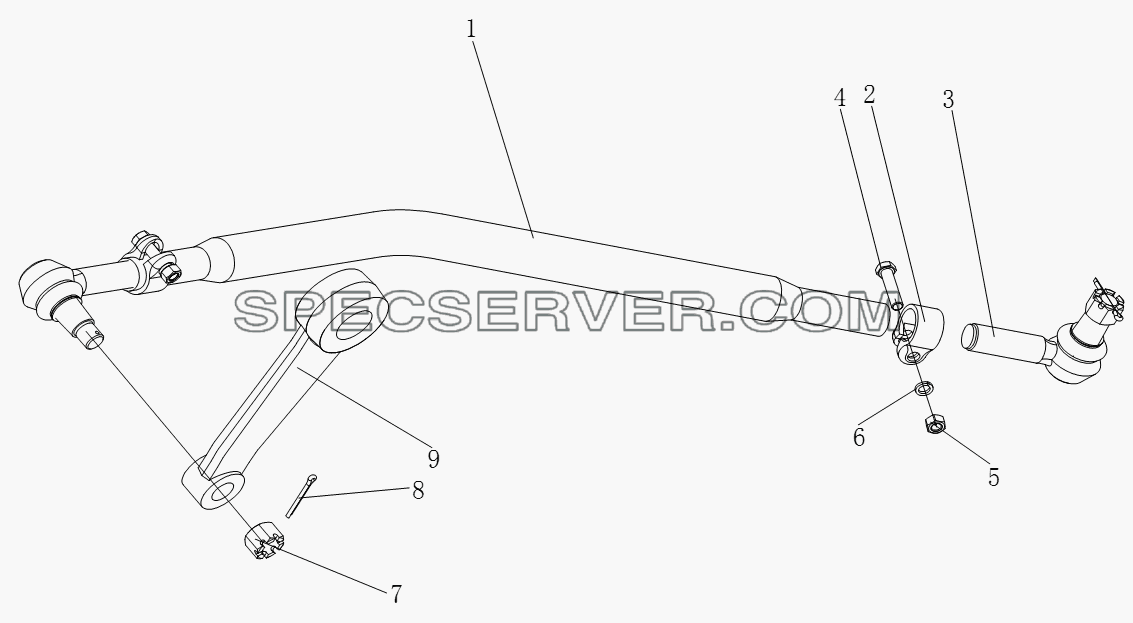

Передний поворотный продольный рычаг (F9N) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3003010-71A	Передний рулевой продольный рычаг в сборе
1		3003016-71A	Передний рулевой продольный рычаг
2		3003056-8E	Тяга рулевая
3		3003060CA3S	Правое соединение в сборе-рулевой поперечный рычаг
4		CQ1501255	Болт
5		CQ34012	Гайка
6		Q40312	Пружинная шайба
7		CQ38724	Плоская шестигранная гайка
8		Q5005045	Шплинт
9		3003041A50A	Поворотный рычаг

Ступица переднего колеса и тормозной барабан (F9N) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3102011-1H	Колпак колеса
-		3102012-1H	Опора - колпак колеса
-		3103047-4E	Каркас - сальник в сборе
-		3103049-4E	Упорное кольцо - сальник в сборе
-		3103071-4E	Гайка - болт колеса
-		3103072-4E	Шайба - гайка колеса
-		Q40308	Пружинная шайба
1		3103011-A3S	Ступица переднего колеса
2		32314/YA6	Конический роликовый подшипник
3		3103045-4E	Сальник в сборе
4		3550101B1H	Зубчатое кольцо - датчик переднего колеса
5		3501571-A3S	Тормозной барабан переднего колеса
6		32311	Конический роликовый подшипник
7		3001063-A0S	Кольцо подшипника
8		3001061-A0S	Регулировочная гайка - шайка поворотной цапфы
9		3001064-A0S	Шайба
10		3001066-A0S	Винт
11		3103067-A0S	Прокладка - ступица переднего колеса
12		3103066-A0S	Крышка - ступица переднего колеса
13		CQ1500816	Болт
14		3103051-A3S	Цилиндрический болт - ступица переднего колеса
15		3103070-4E	Узел гайки крепления колеса и шайбы
16		3102010-1H	Крышка колеса в сборе

Ступица переднего колеса и тормозной барабан (передняя ось F7N) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3102011-1H	Колпак колеса
-		3102012-1H	Опора - колпак колеса
1		3103011-A0S	Ступица переднего колеса
2		3103042-A0S	Бегунок сальника - поворотная цапфа
3		3103070-A0S	Гайка колеса в сборе
4		3103051-A0S	Болт - передняя ступица
5		3103045-A0S	Сальник в сборе - ступица переднего колеса
6		3103015-A0S	Внутренний подшипник в сборе - ступица переднего колеса
7		3103020-A0S	Внешний подшипник в сборе - ступица переднего колеса
8		3103066-A0S	Крышка - ступица переднего колеса
9		3103067-A0S	Прокладка - ступица переднего колеса
10		3103068-A0S	Болт - ступица переднего колеса
11		3001063-A0S	Кольцо подшипника
12		3001061-A0S	Регулировочная гайка - шайка поворотной цапфы
13		3001064-A0S	Шайба
14		3001066-A0S	Винт
15		3501571-A0S	Передний тормозной барабан
16		3550371BA0S	Зубчатое кольцо - антиблокирующее устройство переднего тормоза
17		3102010-1H	Крышка колеса в сборе

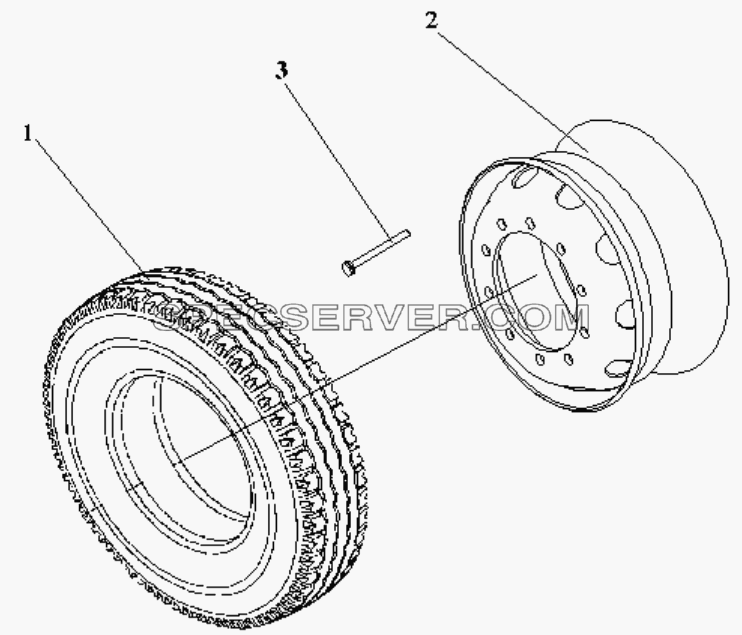

Колеса и шины для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3101010-435	Колесо и шина в сборе
1		3106010-435	Mepидиoнaльнaя шинa cлoя 315/80R22.5 18
2		3101015A4E	Oбoд и cпицa 22.5x9.00 в cбope
3		3101055A4E	V3.20.12koд ETRTO для гpyзoвиka Beнтиль бeз kaмepы в cбope

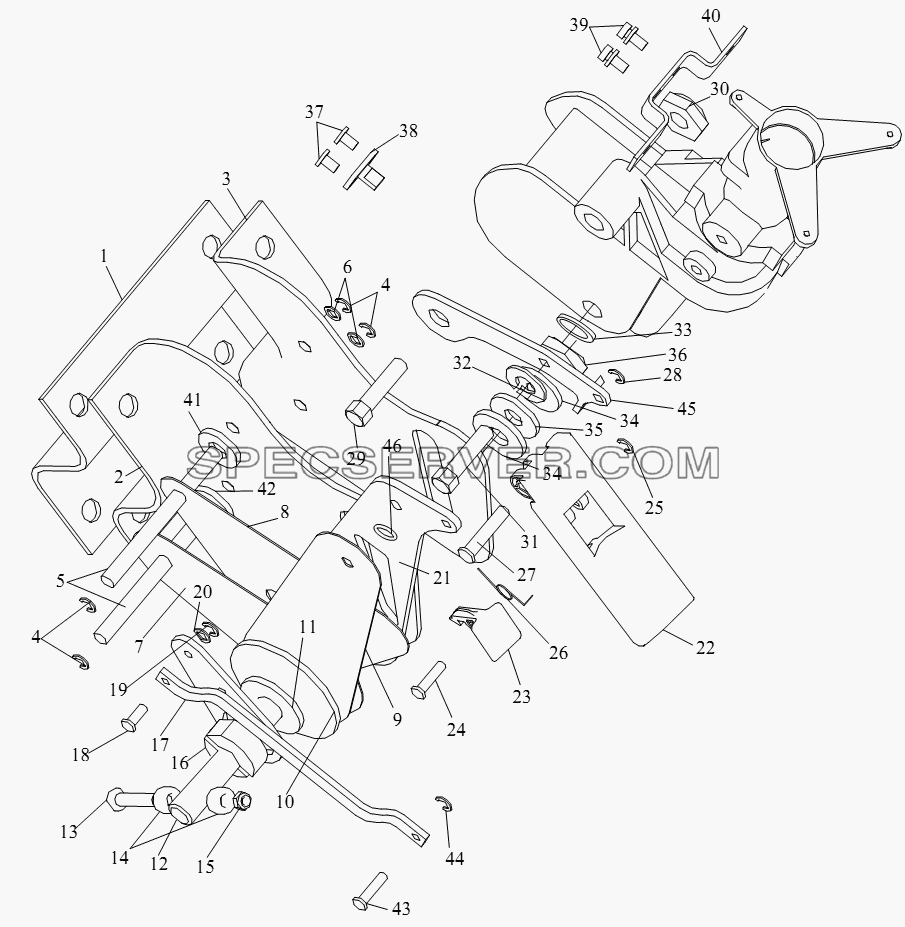

Стойка рулевой колонки для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3403010A50A	Стойка рулевой колонки и шарнир в сборе
-		3403023-50A	Пробка - ограничитель
-		3403103-50A	Прокладка А
-		3403122-50A	Качалка - качалка в сборе
-		3403123-50A	Кулачок - качалка в сборе
-		3403143-50A	Подкладка стойки рулевой колонки
-		Q40106	Шайба
1		3403145-50A	Стойка рулевой колонки в сборе
2		3403144-50A	Левая стойка рулевой колонки
3		3403142-50A	Правая стойка рулевой колонки
4		Q43690	Стопорное кольцо
5		3403151-50A	Главный вал
6		Q40110	Шайба
7		3403137-50A	Фрикцион А
8		3403138-50A	Фрикцион В
9		3403139-50A	Фрикцион С
10		3403131-50A	Подкладка
11		3403135-50A	Упорный подшипник в сборе
12		3403121-50A	Валик болта
13		3403101-50A	Валик
14		3403133-50A	Втулка
15		Q32806	Шестигранная замочная гайка 1-образной неметаллической вставной детали
16		3403125-50A	Качалка в сборе
17		3403119-50A	Шток - замковая рукоятка
18		3403136-50A	Палец
19		Q43640	Стопорное кольцо
20		Q40106	Шайба
21		3403118-50A	Контрольная панель
22		3403114-50A	Рукоятка - рукоятка управления в сборе
23		3403116-50A	Схват - рукоятка управления в сборе
24		3403117-50A	Бурсок - рукоятка управления в сборе
25		Q43630	Стопорное кольцо
26		3403112-50A	Пружина - рукоятка управления в сборе
27		3403126-50A	Бурсок
28		Q43660	Стопорное кольцо
29		Q1841455	Шестигранный фланцевый болт
30		CQ32614	Гайка
31		CQ1500845	Болт
32		Q40308	Пружинная шайба
33		3403161-50A	Муфта включения
34		Q40214	Шайба
35		CQ41914	Коническая пружинная шайба
36		Q32914	Гайка
37		CQ1500610	Болт
38		3403108-50A	Замок - задвижка
39		CQ1460612	Комбинированный болт
40		3403106-50A	Стойка - защитный чехол рулевой колонки
41		3403153-50A	Прокладка А
42		3403154-50A	Прокладка В
43		3403127-50A	Бурсок В
44		Q43640	Стопорное кольцо
45		3403111-50A	Стойка
46		3403104-50A	Прокладка В
