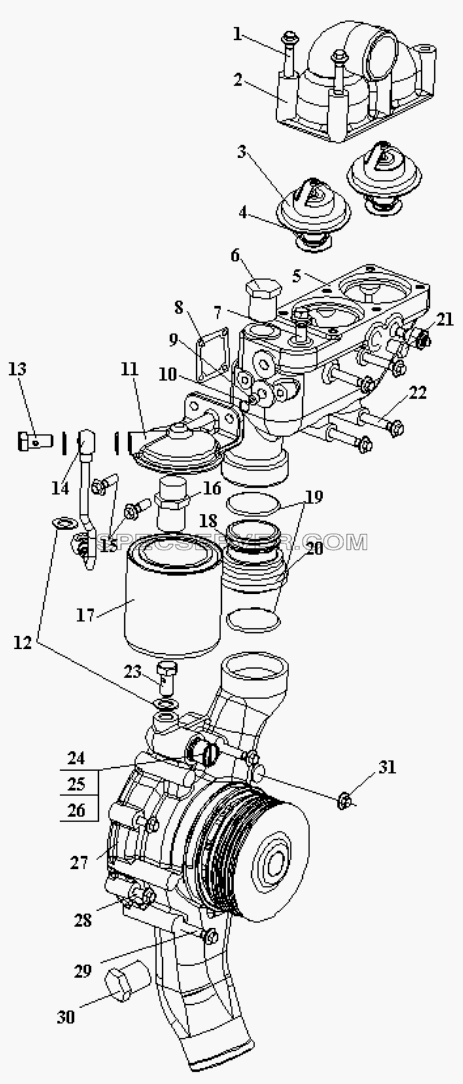

№		Номер детали	Наименование запчасти
1		Q1820865	Болт
2		1306013-600-070A	Крышка терморегулятора
2		1306013-70A	Крышка терморегулятора
3		1306010-29D	Термостат
4		1306011-29D	Герметическое кольцо термостата
5		1306021-59D	Корпус терморегулятора
5		1306021-630-055A	Корпус терморегулятора
6		CQ61806	Заглушка с шестигранной головкой
7		CQ61801	Заглушка с шестигранной головкой
8		1306026-29D	Прокладка
9		1307032-29D	Винт водяного фильтра
10		CQ7342140C	Резиновое уплотнительное кольцо круглого сечения
11		1307041-29D	Цоколь водяного фильтра
12		Q/WC3403-1994	Медная прокладка
13		Q/WC3404-1994	Болт
14		1307050-29D	Входной трубопровод водяного фильтра в сборе
15		Q1840820	Болт
16		1307042-29D	Гайка водяного фильтра
17		1307020-29D	Водяной фильтр в сборе
18		1306023-36D	Промежуточный коннектор
19		CQ7345462C	Резиновое уплотнительное кольцо круглого сечения
20		1306024-29D	Картер промежуточного коннектора
21		CQ61803	Заглушка с шестигранной головкой
22		1306029-29D	Болт корпуса термостата
23		Q/WC3404-1994	Болт
24		Q43022	Болт
25		1307017-29D	Элемент клапана водяного фильтра
26		CQ7342170C	Резиновое уплотнительное кольцо круглого сечения
27		1307010-36D	Водяной насос
28		Q1820845	Болт
29		1307019-29D	Болт водяного насоса
30		CQ61806	Заглушка с шестигранной головкой
31		CQ39608	Гайка

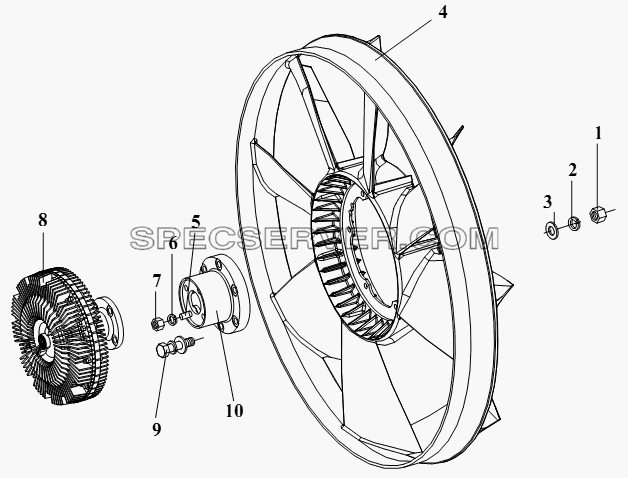

Вентилятор и муфта вентилятора для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ34008	Гайка
2		Q40308	Пружинная шайба
3		Q40108	Шайба
4		1308010-263	Вентилятор
5		CQ1201030	Болт
6		Q40310	Пружинная шайба
7		CQ34010	Гайка
8		1313010A263	Муфта вентилятора
9		CQ1421040	Болт
10		1313063A263	Фланец

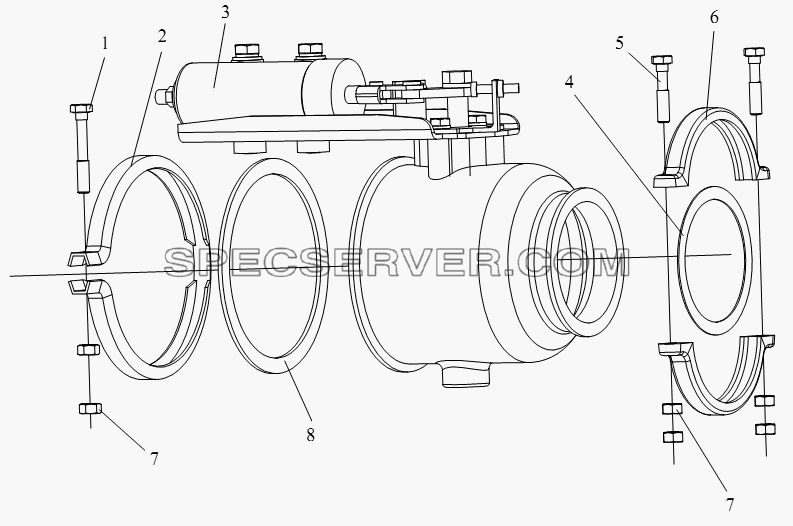

Выхлопной тормозной клапан для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3523020A60A	Выхлопной тормозной клапан в сборе
1		CQ1600855	Шестигранный болт
2		3523011-263	Хомут
3		3523020B60A	Выхлопной тормозной клапан в сборе
4		3523014A367	Прокладка
5		CQ1600840	Шестигранный болт
6		3523012A367	Хомут
7		CQ34008	Гайка
8		3523013-263	Прокладка

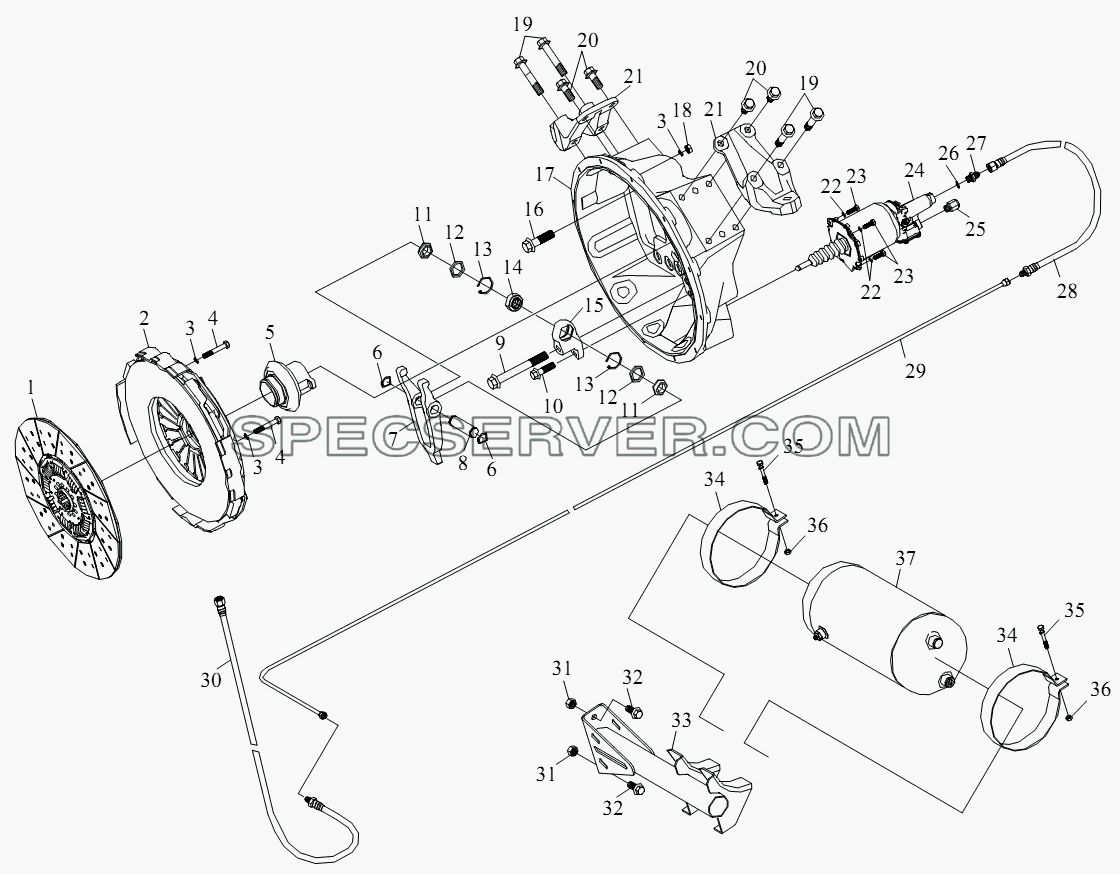

Сцепление для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1601210EA0H	Ведомый диск сцепления в сборе
2		1601310BA0H	Крышка сцепления
3		Q40310	Пружинная шайба
4		CQ1501065T	Шестигранный направляющий болт
5		1601430BA0H	Выжимной подшипник сцепления в сборе
6		Q43125	Стопорное кольцо вала
7		1602416A70A	Вилка сцепления
8		1602422A70A	Вал вилки сцепления
9		Q18518150T	Шестигранный фланцевый болт
10		Q1851450T	Болт
11		1602423A70A	Промежуточное тело
12		1602424A70A	Уплотнительное кольцо
13		Q43042	Стопорное кольцо
14		GE25ES	Радиально-откидной подшипник
15		1602421A70A	Стойка вилки
16		Q1851865T	Шестигранный фланцевый болт
17		1601010A70A	Наружный картер сцепления
18		CQ34010	Гайка
19		Q1851695T	Шестигранный фланцевый болт
20		Q1851640T	Шестигранный фланцевый болт
21		1706051-53A	Стойка левой подвески коробки переключения скоростей
22		Q40308	Пружинная шайба
23		CQ1500825	Болт
24		1602305A70A	Сервопривод сцепления в сборе
25		3533055-55A	Прямой штуцер в сборе-двухканальный клапан
26		1602242A70A	Уплотнительное кольцо
27		1602241A70A	Соединение масляной трубы
28		1602235A70A	Задний рукав в сборе
29		1602225A70A	Масляная труба сцепления
30		1602215A70A	Передний рукав в сборе
31		CQ32614	Гайка
32		Q1841435	Шестигранный фланцевый болт
33		1602355-55A	Стойка ресивера в сборе
34		1602353-55A	Бандажная лента-ресивер
35		CQ1420860	Комбинированный болт
36		CQ34008	Гайка
37		1602350-55A	Ресивер сцепления в сборе

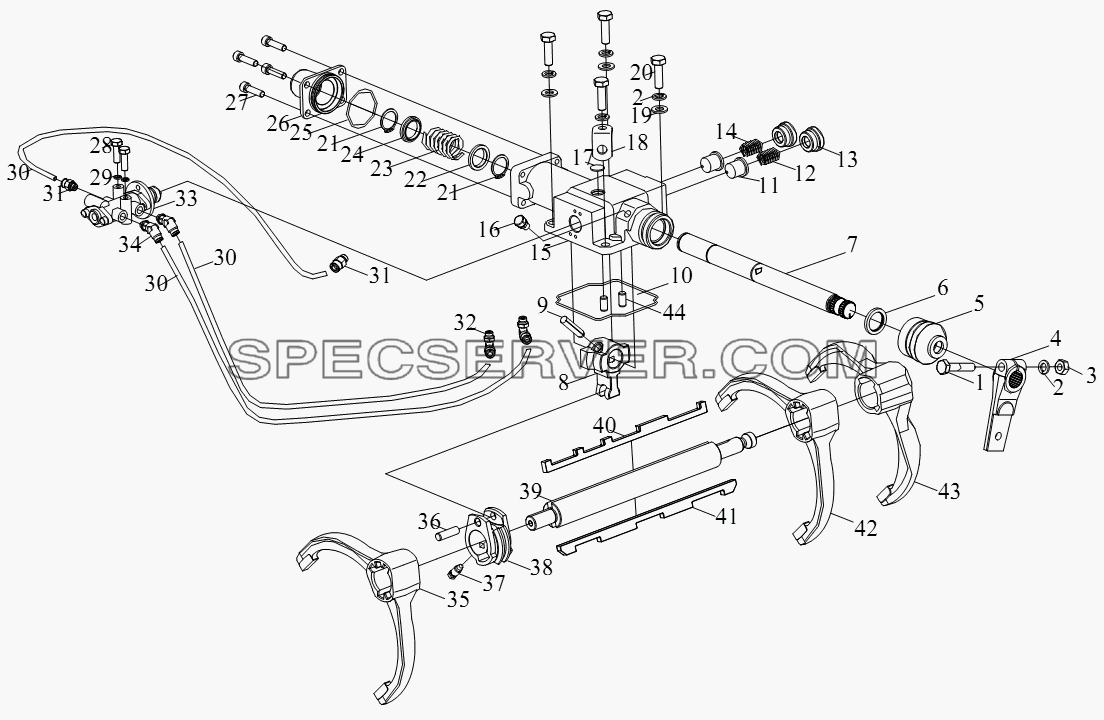

Крышка коробки передач для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		DMX-8-1007	Шестигранный болт
2		DMX-3-1001	Пружинная шайба
3		DMX-9-1001	Гайка
4		8878768	Рычаг переключения передач
5		X8875259	Защитный колпачок
6		X8881481	Сальник - вала переключения передач
7		8880285	Baл пepekлючeния пepeдaч LHH HH
8		8878610	Поводок переключения передач
9		X8871378	Штифт
10		8880638	Уплотнительная прокладка - от перекрышки до корпуса
11		8880986	Стопорная втулка
12		8878771	Пружина
13		X8880301	Колпачковая гайка
14		8881592	Пружина заднего хода
15		U8880247	Отдельная крышка в сборе
16		X2014210	Вентиляционная пробка
17		DX8871486	Люфтоубирающая шайба
18		D20815	Подъемное кольцо
19		DX11245	Шайба
20		DMX-8-1003	Шестигранный болт
21		X8874450	Наружное запорное кольцо
22		8876566	Пружинная ограничительная пластина
23		8873645	Нажимная пружина
24		8876567	Пружинная ограничительная пластина
25		X8880639	О-образное кольцо - торцевая крышка
26		8880477	Торцевая крышка
27		MX-8-0810	Болт
28		DMX-8-0634	Внутренний шестигранный болт
29		DMX-3-0602	Шайба
30		X8881545	Heйлoнoвaя тpyбka 6mm
31		X8881538	Прямое соединение
32		X8880846	Соединение поворота
33		X8880055	Клапан механического управления 4/2
34		X8881544	Резьбовое угловое соединение 45°
35		8878254	Вилка - 3, 4-ой передачи
36		X8870277	Штифт
37		8873691	Шестигранный болт
38		8874755	Направляющий сухарь
39		8878326	Baл вилkи H
40		8878062	Планка - вал вилки
41		8878467	Запорная планка
42		8878297	Вилка - 1, 2-ой передачи
43		8878252	Вилка переключения скоростей -передача ползания, передача заднего хода
44		X8870542	Штифт

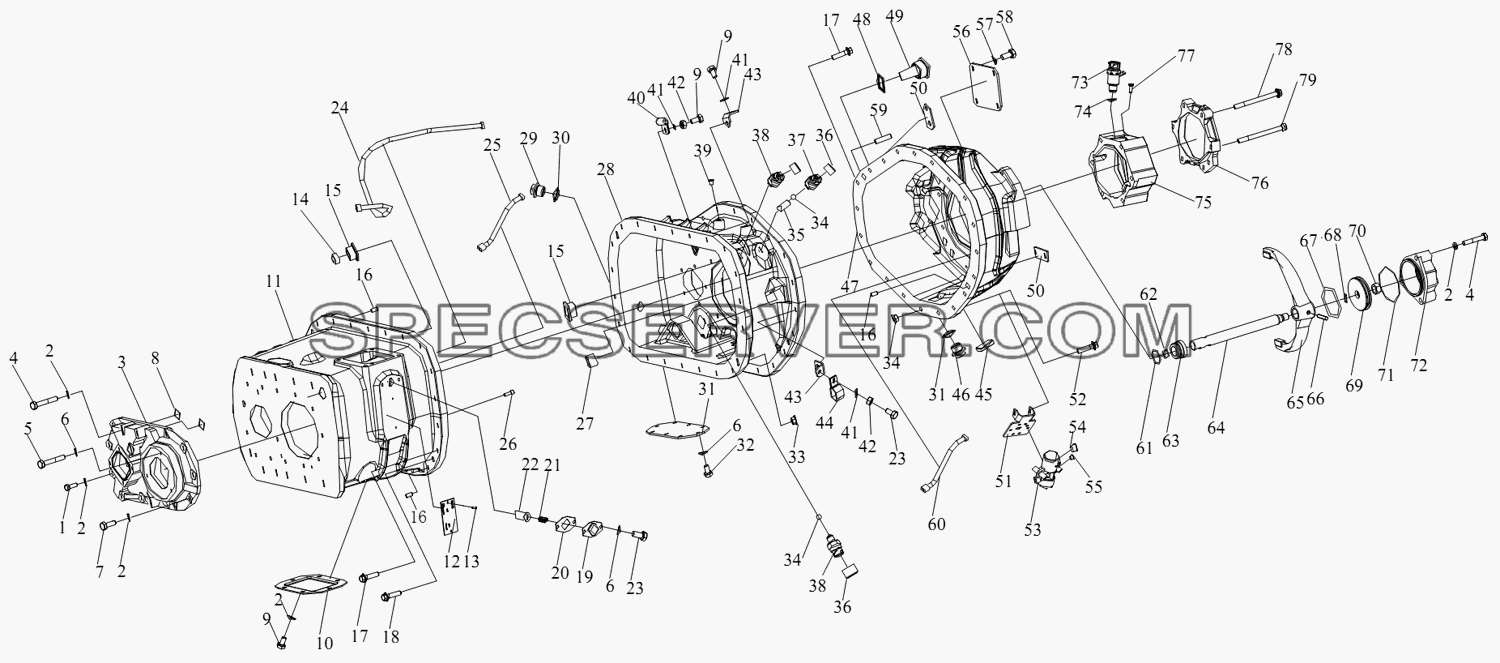

Корпус коробки передач для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		MX-8-1078	Болт
2		DMX-3-1001	Пружинная шайба
3		U8878649	Масляный насос в сборе
4		DMX-8-1063	Болт
5		DMX-8-0803	Шестигранный болт
6		DMX-3-0801	Пружинная шайба
7		DMX-8-1062	Шестигранный болт
8		X2011035	О-образное кольцо
9		DMX-8-1001	Шестигранный болт
10		8881616	Крышка коробки отбора мощности
11		8878618	Передний корпус
12		8878795	Табличка с надписью
13		X2014206	Пистон
14		D8870278	Чашечная пробка
15		8882415	Втулка вала для выбора передач
16		X8870543	Фиксатор
17		MX-8-1079	Шестигранный фланцевый болт
18		MX-8-1080	Шестигранный фланцевый болт
19		D8870259	Крышка фиксатора
20		8870590	Уплотнительная прокладка
21		8874819	Фиксатор
22		8873654	Опора нейтрального положения
23		DMX-8-0856	Шестигранный болт
24		U8878480	Передняя трубка форсунки
25		U8878666	Труба форсунки в сборе
26		MX-8-0628	Плоский болт
27		X8871377	Втулка вала переключения передач
28		8878620	Промежуточный корпус
29		DX8874942	Пробка для заливки масла
30		X8880519	Шайба
31		8878727	Перекрышка паразитной шестерни
32		DMX-8-0811	Шecтигpaнный бoлт M8x20
33		MX-9-1005	Гайка
34		X8870711	Стальной шар
35		8875267	Защелка
36		X2014116	Торцевая крышка
37		8880315	Выключатель нейтрального положения
38		2771532	Выключатель лампы заднего хода
39		54010	Пробка-красный цвет
40		8876407	Зажим для рукава
41		DX11245	Шайба
42		DMX-9-1001	Гайка
43		D20815	Подъемное кольцо
44		12152	Зажим для рукава
45		14373	Заглушка
46		DX8874941	Маслосливная пробка
47		8878622	Задний корпус
48		X8880469	Шайба фильтрующей сетки
49		U8878729	Фильтровальная сеть в сборе
50		D8874026	Подъемное кольцо
51		8880659	Кронштейн
52		X8880151	Круглый болт
53		X8880109	Фильтр-регулятор в сборе
54		3506301-240	Концевой штуцер
55		X2013517	Штырек
56		8873917	Перекрышка-промежуточный вал
57		DMX-3-1201	Пружинная шайба
58		DMX-8-1209	Шестигранный болт
59		8878733	Штифт
60		U8878664	Маслопровод заднего конца в сборе
61		X8875292	О-образное кольцо
62		X8871258	О-образное кольцо
63		8878240	Вкладыш
64		8878547	Передача высокая/низкая вала вилки коробки переключения скоростей
65		8878112	Вилка-передача высокая и низкая
66		8878665	Палец
67		X8878166	О-образное кольцо
68		14345	Резиновое уплотнительное кольцо круглого сечения
69		8878163	Поршень-цилиндра
70		MX-9-1602	Гайка
71		X8878164	О-образное кольцо
72		8878165	Цилиндр
73		X8878713	Датчик спидометра
74		X8878670	О-образное кольцо
75		8878623	Задняя крышка вторичного вала
76		8878624	Уплотнительное кольцо задней крышки
77		MX-8-0605	Болт
78		DMX-8-1059	Шестигранный фланцевый болт
79		MX-8-1074	Шестигранный фланцевый болт
