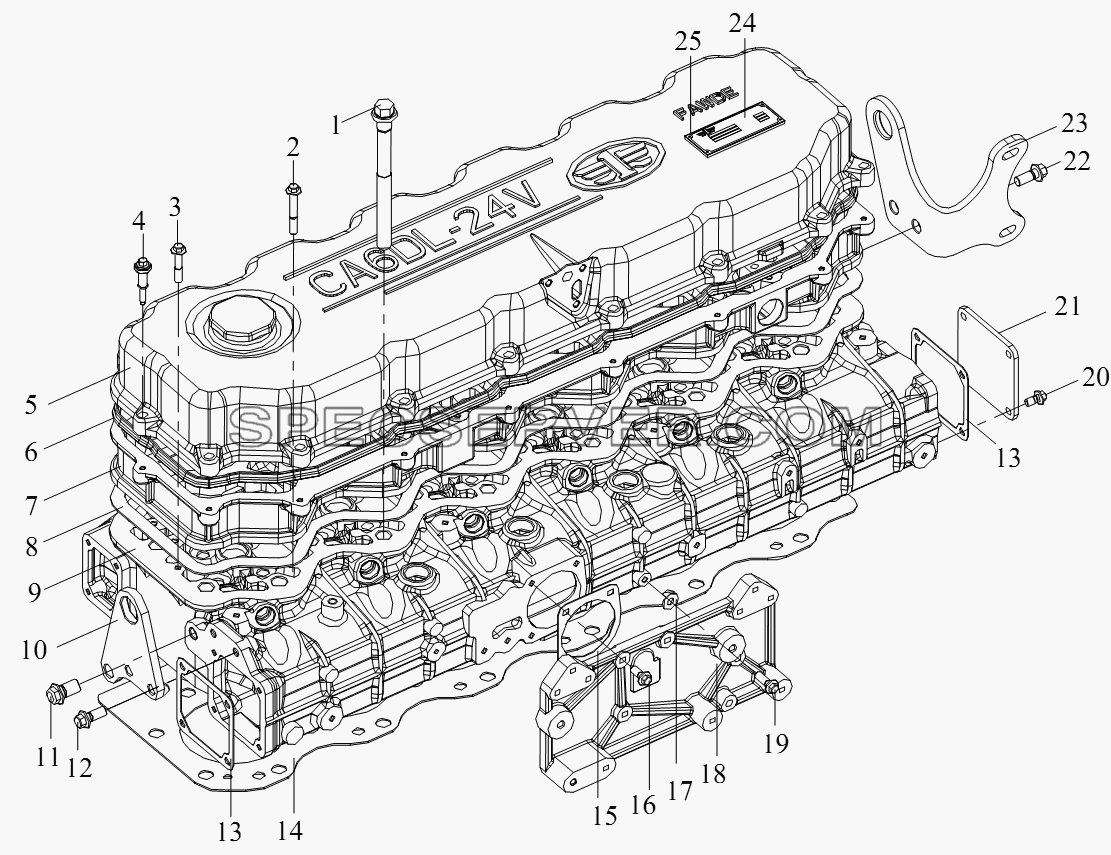

№		Номер детали	Наименование запчасти
1		1003046-36D	Болт головки блока цилиндров
2		Q1860855	Шестигранный фланцевый болт - увеличенная серия
3		Q1860840	Шестигранный фланцевый болт - увеличенная серия
4		1003090-600-000Z	Комбинированный болт
4		1003110-29D	Собранный блок болта амортизатора
5		1003030-600-000Z	Кожух крышки цилиндра
5		1003030B29D	Крышка головки блока цилиндров
6		1003041-600-000Z	Уплотнительная планка - верхняя крышка кожуха цилиндра
6		1003041B29D	Уплотнительная планка - крышки кожуха цилиндра
7		1003060-621-0000	Нижняя рамка кожуха крышки цилиндра
7		1003060-621-000Z	Нижняя рамка кожуха крышки цилиндра
7		1003060A48D	Нижняя рамка кожуха крышки цилиндра
8		1003047-29D	Комбинированная уплотнительная прокладка
8		1003047-600-000Z	Прокладка кожуха крышки цилиндра
9		1003010-630-000Z	Крышка цилиндра в сборе
9		1003010A59D	Крышка цилиндра в сборе
10		1003058-29D	Переднее ушко головки блока цилиндров
10		1003058A29D	Переднее ушко - крышка цилиндра
11		1003057-29D	Болт переднего ушка
12		Q1841025	Болт
13		1008019-29D	Прокладка всасывающего штуцера
13		1008019-29DZ	Прокладка - впускной патрубок
14		1003020-36D	Прокладка головки блока цилиндров
15		1008013-29D	Прокладка
15		1008013-29DZ	Прокладка
16		Q1840825	Болт
17		1008013-48D	Прокладка-правая перекрышка впускного патрубка
17		1008013-621-0000	Прокладка-правая перекрышка впускного патрубка
18		1008012-48D	Правая перекрышка впускного патрубка
18		1008012B621-0000	Правая перекрышка впускного патрубка
19		Q1840830	Болт
20		Q1840816	Болт
21		1008018-29D	Задняя перекрывающая плита всасывающей трубки
22		Q1841025	Болт
23		1003059-60A	Заднее подъемное ушко-крышка цилиндра
23		1003059A611-073A	Заднее подъемное ушко-крышка цилиндра
24		1002091-48D	Табличка с надписью
24		1002091-621-0000Y	Бирка
24		1002091A621-0000W	Табличка с надписью
25		Q541026	Закрепка таблички

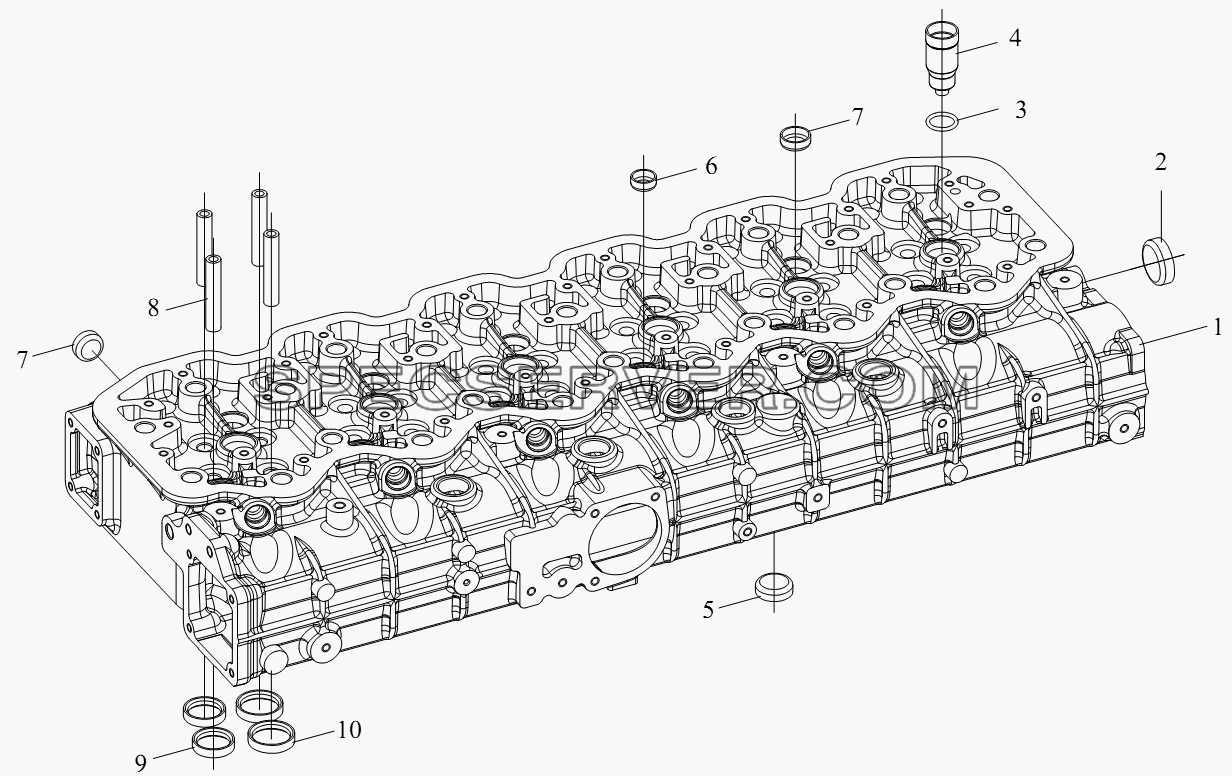

Крышка цилиндра в сборе (согласуется с тормозом двигателя) для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1003011-630-000Z	Крышка цилиндра
1		1003011A59D	Крышка цилиндра
2		Q72240	Пробка чашеобразная
3		1003018-29D	О-образное кольцо
3		1003018C29D	О-образное кольцо
4		1003016-29D	Медная гильза форсунки
4		1003016A29D	Медная втулка распылителя
5		Q72232	Заглушка чашеобразная
6		Q72222	Заглушка чашеобразная
7		Q72226	Заглушка чашеобразная
8		1003014-29D	Направляющая труба клапана
8		1003014M29D	Направляющая трубка клапана
9		1003013-36D	Сменное седло выпускного клапана
10		1003012-36D	Сменное седло впускного клапана

Крышка цилиндра в сборе (не согласуется с тормозом двигателя) для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1003011-59D	Крышка цилиндра
1		1003011B630-0000	Крышка цилиндра
2		Q72240	Пробка чашеобразная
3		1003018-29D	О-образное кольцо
3		1003018C29D	О-образное кольцо
4		1003016-29D	Медная гильза форсунки
4		1003016A29D	Медная втулка распылителя
5		Q72222	Заглушка чашеобразная
6		Q72226	Заглушка чашеобразная
7		1003014-29D	Направляющая труба клапана
7		1003014M29D	Направляющая трубка клапана
8		1003013-36D	Сменное седло выпускного клапана
9		1003012-36D	Сменное седло впускного клапана

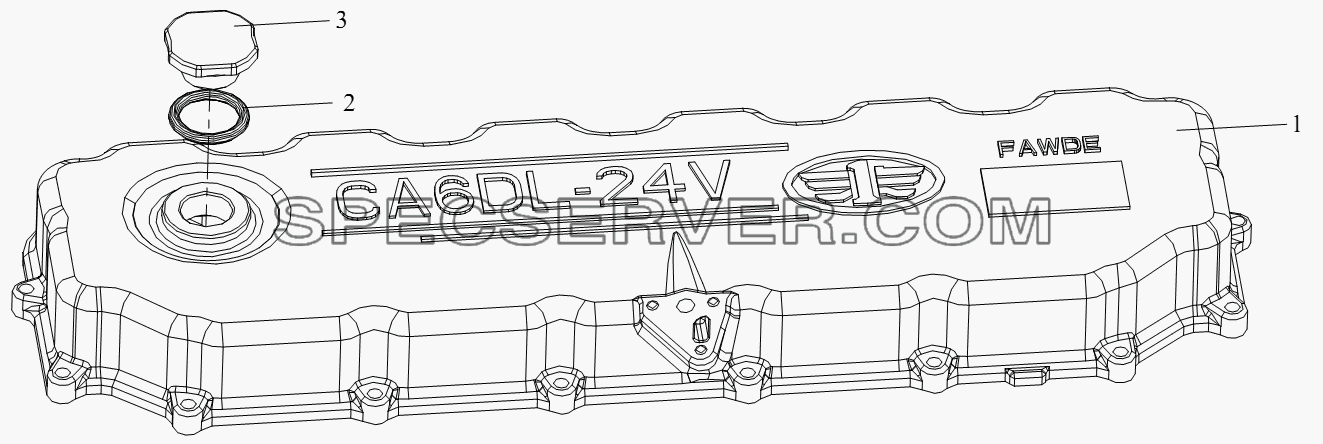

Кожух крышки цилиндра для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1003035-600-000Z	Маслоотражатель в сборе
-		Q1840510	Болт
1		1003031A600-000Z	Кожух крышки цилиндра
2		1003036-29D	Уплотнительное кольцо
3		1003037-29D	Пробка

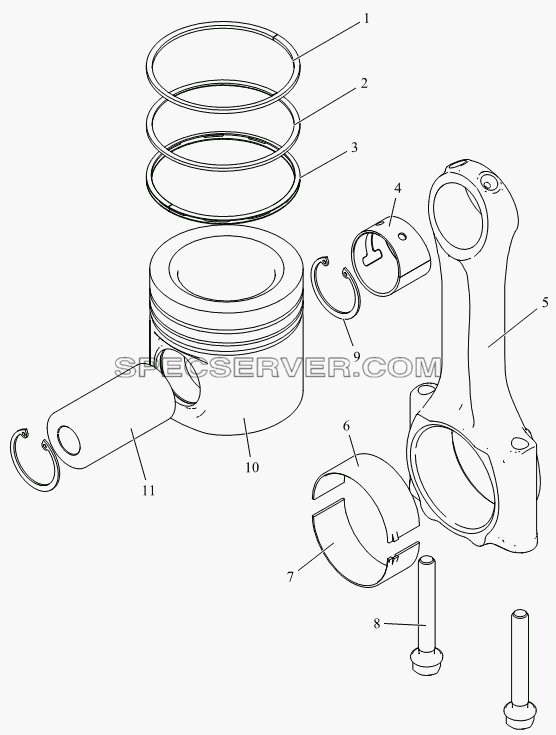

Поршень, шатун для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1004012-36D	Первое компрессионное кольцо
2		1004013-36D	Второе компрессионное кольцо
3		1004030-36D	Маслосъемное кольцо
4		1004024-630-0000	Втулка малой головки шатуна
5		1004021-36D	Шатун в сборе
6		1004026-36D	Верхний вкладыш шатуна
7		1004028-36D	Нижний вкладыш шатуна
8		1004023A29D	Болт шатуна
9		GB893.1-1986 45	Стопорное кольцо
10		1004011-630-0000F	Поршень
11		1004018-630-0000Z	Палец поршня

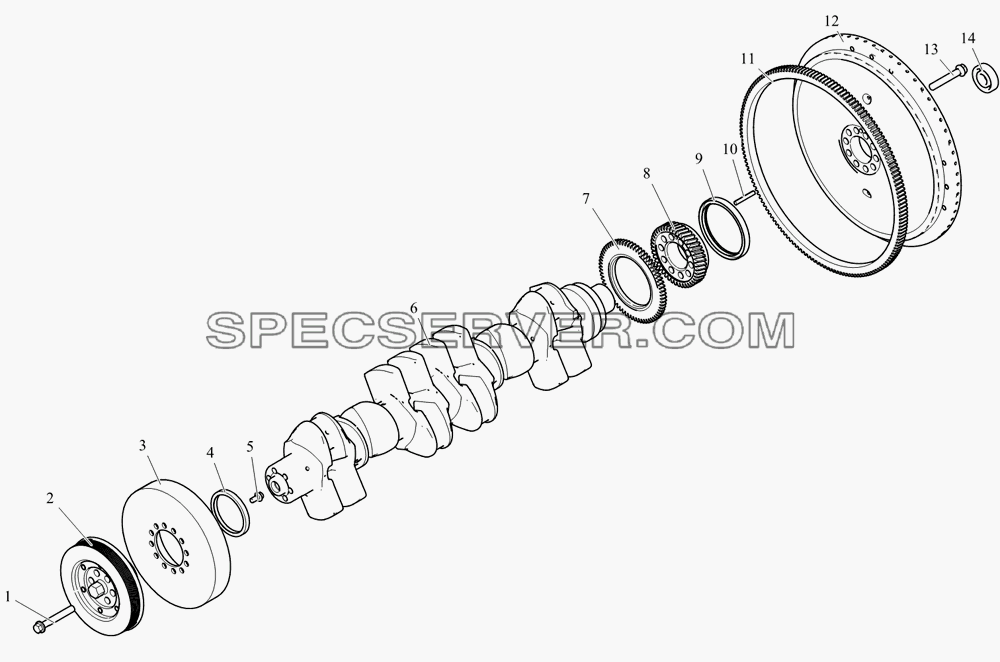

Коленчатый вал, шкив и маховик для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1005048K29D	Болт
2		1005046-36D	Шкив коленчатого вала
3		1005190-36D	Демпфер колебаний коленчатого вала
4		1005050-29D	Передний сальник в сборе
5		Q1841020	Болт
6		1005014-36D	Вал коленчатый
6		1005014-36DB	Вал коленчатый (ремонтный)
7		1005039-36D	Приводная шестерня масляного насоса
8		1005037-29D	Ведущая шестерня коленчатого вала
9		1005060-29D	Задний сальник
10		1005031-29D	Фиксирующий штифт ведущей шестерни и маховика
11		1005122-29D	Зубчатый венец маховика
12		1005121-630-0000	Маховик коленчатого вала
13		1005071K29D	Болт маховика
14		GB/T276-1994	Шapиkoпoдшипниk 60305-2RS
