№		Номер детали	Наименование запчасти
1		8112010-A01	Механизм управления в сборе
2		8112030-A01	Рычаг управления в сборе
3		8112040-A01	Выключатель для регулирования скоростей
4		8112035-A01	Осветительная лампа в сборе
5		8112080-A01	Поворотная кнопка выключателя А/С в сборе
6		8112045-A01	Поворотная кнопка управления регулированием скоростей в сборе
7		8112070-A01	Выключатель А/С в сборе
8		8112050-A01	Поворотная кнопка управления внутреннего и наружного воздуха в сборе
9		8112025-A01	Рычаг управления температурой в сборе

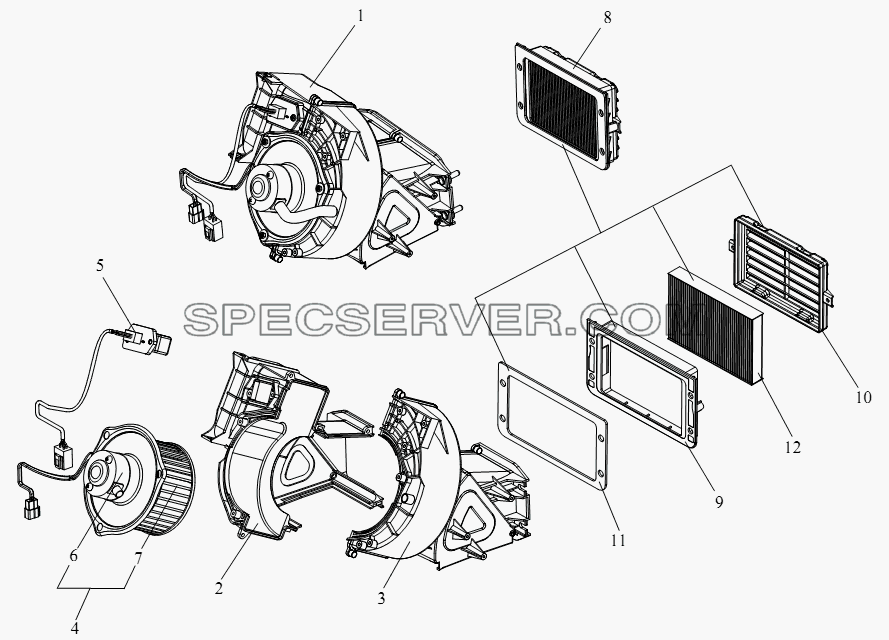

Ветродвигатель, фильтр наружного воздуха для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8101040-A01	Вентилятор в сборе
2		8101041-A01	Левый корпус вентилятора
3		8101042-A01	Правый корпус вентилятора
4		8101045-A01	Вентилятор с крыльчатками в сборе
5		8101080-A01	Резистор вентилятора
6		8101300-A01	Электродвигатель в сборе
7		8101351-A01	Крыльчатка
8		8101570-A01	Фильтр наружного воздуха в сборе
9		8101571-A01	Камера А-фильтр наружного воздуха
10		8101572-A01	Камера В-фильтр наружного воздуха
11		8101573-A01	Резиновая прокладка-фильтр наружного воздуха
12		8101574-A01	Фильтроэлемент-фильтр наружного воздуха

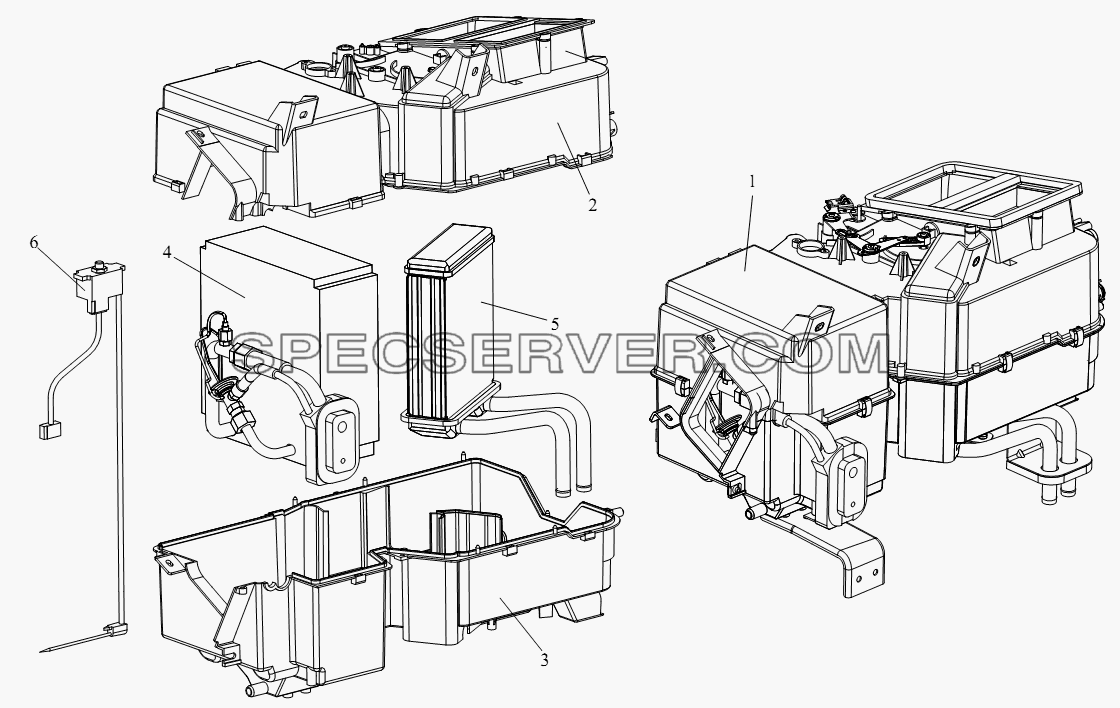

Два прибора в сборе для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8101110-A01	Два прибора в сборе
2		8101111-A01	Верхний корпус двух приборов
3		8101112-A01	Нижний корпус двух приборов
4		8107030-A01	Сердечник выпаривателя в сборе
5		8101210-A01	Радиатор отопления в сборе
6		8107080-A01	Регулятор температуры в сборе

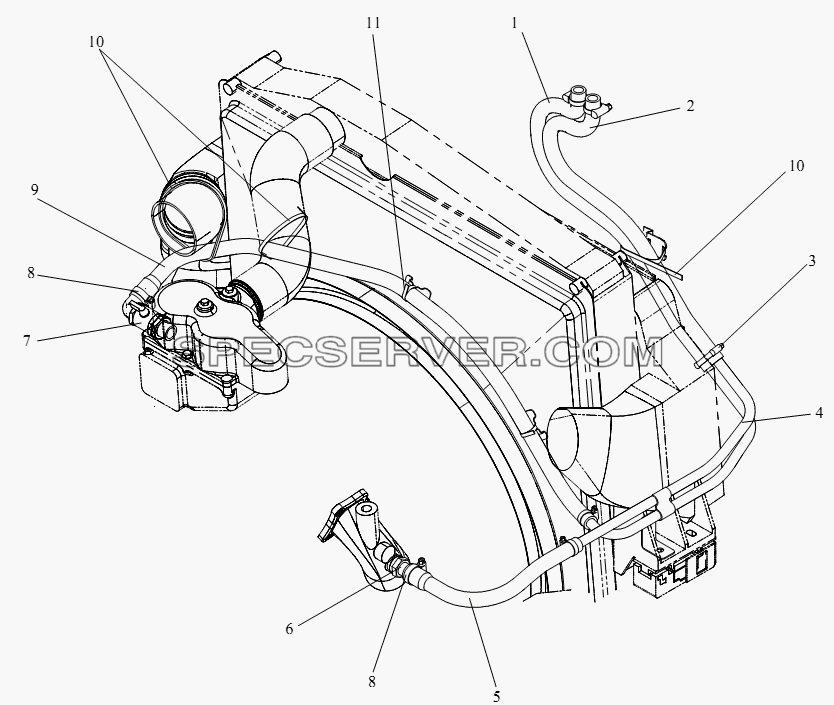

Трубопровод отопления для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8116711-76A	Впускной рукав
2		8116712-76A	Выпускной рукав
3		CQ67627B	Хомут
4		8116715-76A	Сварочная металлическая труба отопления в сборе
5		8116721-76A	Выпускной рукав-к соединению обратного водовода
6		1311034-50A	Соединение обратного угольника
7		1311060-50A	Выключатель отопителя в сборе
8		CQ67635B	Хомут
9		8116714-76A	Впускной рукав-к выключателю отопителя в сборе
10		T67437676	Пластмассовая лента
11		T67414646	Пластмассовая бандажная лента

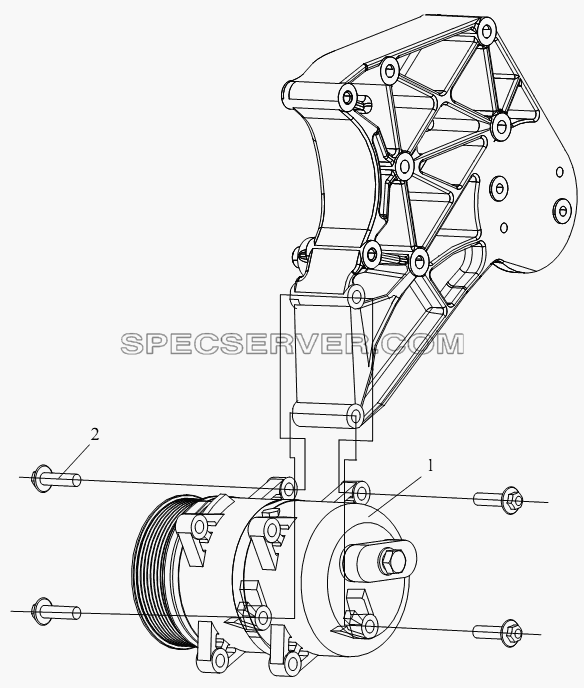

Компрессор холодного воздуха для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8103020-36D	Компрессор кондиционера в сборе
2		Q1841035	Бoлт M10x35

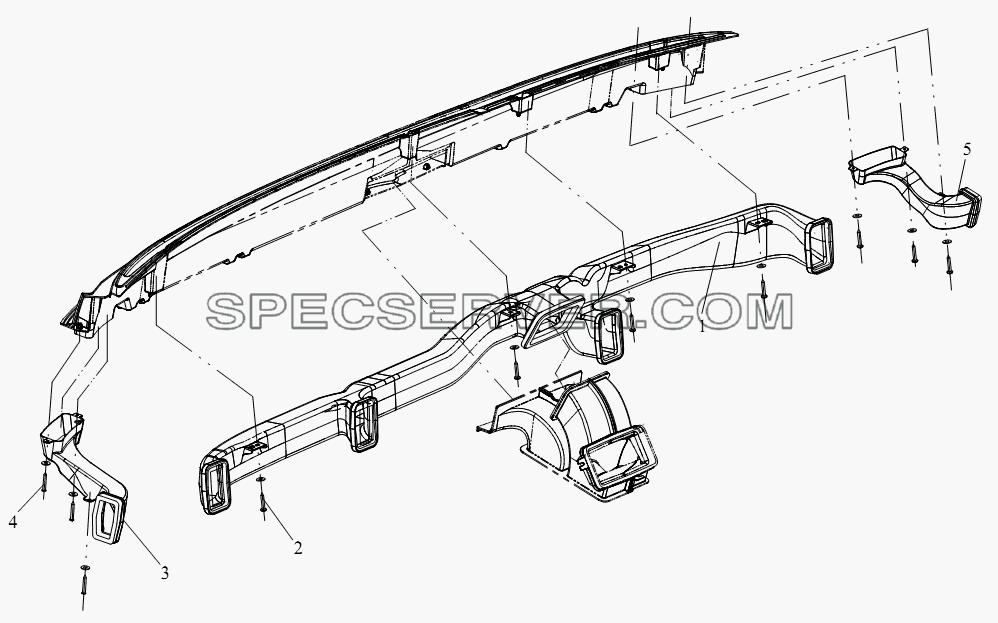

Воздуховод для СА-4180 (P66K2A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8102010-A01	Передний воздуховод в сборе
2		CQ2714219F6	Самонарезающий винт с крестообразными шлицами
2		Q40205	Большая гайка
3		8102065-A01	Переходный воздуховод оттаивания левой двери в сборе
4		CQ2714219F6	Самонарезающий винт с крестообразными шлицами
4		Q40105	Шайба
5		8102070-A01	Переходный воздуховод оттаивания правой двери в сборе
