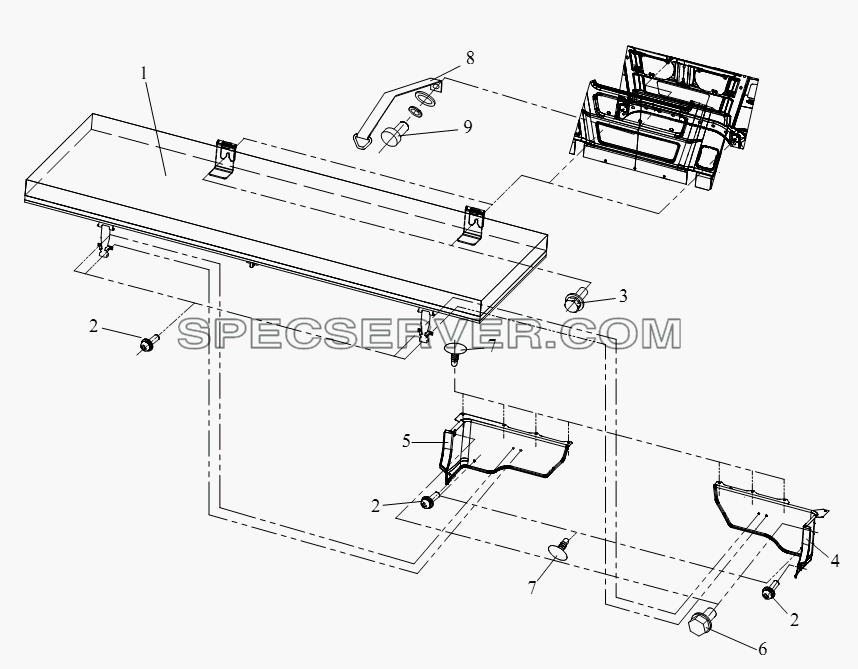

№		Номер детали	Наименование запчасти
-		Q40108F6	Шайба
-		Q40308	Пружинная шайба
1		7000010-A01	Нижнее спальное место в сборе
2		Q2360620F6	Комбинированный винт с крестообразными шлицами
3		CQ1461025F6	Комбинированный болт
4		7007121-A01	Левое переднее щиток-нижнее спальное место
5		7007122-A01	Правое переднее щиток-нижнее спальное место
6		CQ2714213F6	Самонарезающий винт
7		7007123-A01	Крепежная застежка-передний щиток спального места
8		7000020-A01	Оттяжка в сборе-нижнее спальное место
9		CQ2180820F6	Внутренний цилиндрический винт

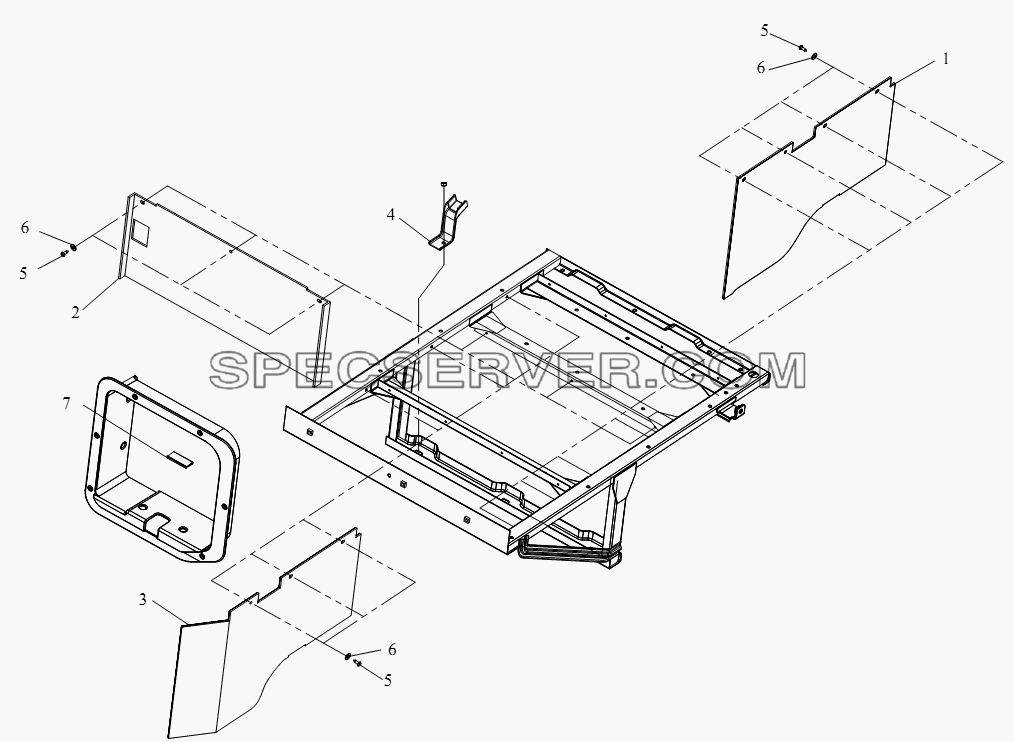

Блок нижнего спального места (III) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7007140-A01	Передний войлок в сборе-стойка спального места
2		7007145-A01	Боковой войлок в сборе-стойка спального места
3		7007150-A01	Задний войлок в сборе-стойка спального места
4		7007080-A01	Упора в сборе-лом
5		CQ2714816F6	Самонарезающий винт с крестообразными шлицами
6		Q40106F6	Шайба
7		7007083-A01	Антифрикционная пластина-лом

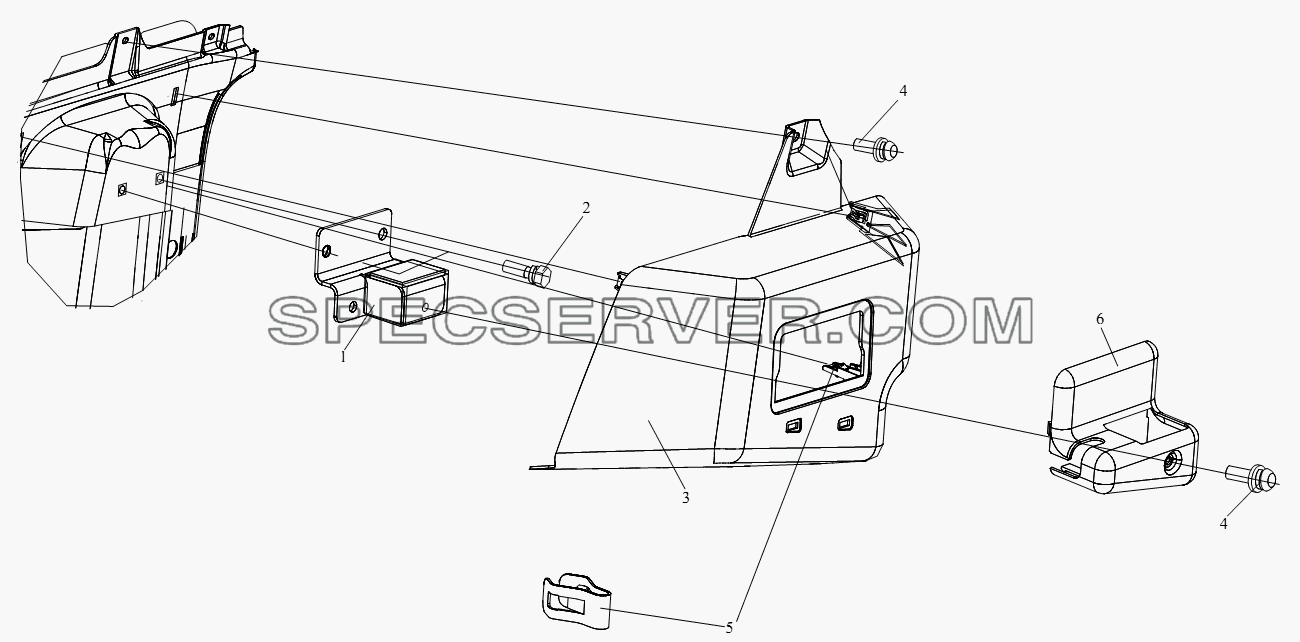

Верхнее спальное место (высокая крышка, I) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7000215-A02	Левый упор в сборе
1		7000220-A02	Правый упор в сборе
2		CQ1420825	Болт
3		7000232-A02	Левый декоративный кожух
4		Q2360616F6	Винт
5		5310047-Q3	Металлическая заклепка
6		7000233-A02	Кожух стойки левой распорки
6		7000234-A02	Кожух стойки правой распорки

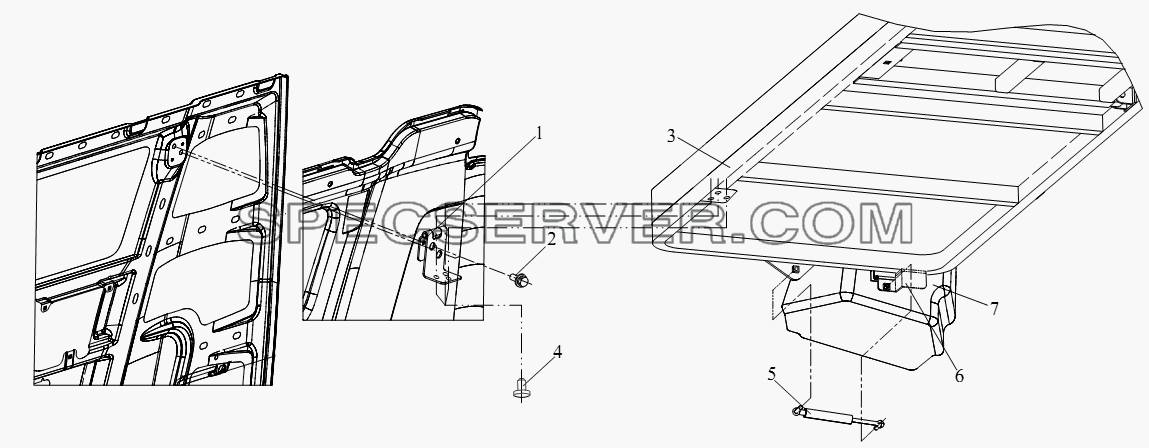

Верхнее спальное место (высокая крышка, II) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7000130-A02	Шарнир верхнего спального места в сборе
2		CQ1460820F6	Болт
3		7000110-A02	Верхнее спальное место в сборе
4		Q2540625F6	Потайной винт с крестообразными шлицами
5		7000210-A02	Воздушная распорка в сборе-верхнее спальное место
6		7000215-A02	Левый упор в сборе
6		7000220-A02	Правый упор в сборе
7		7000230-A02	Правый декоративный кожух в сборе

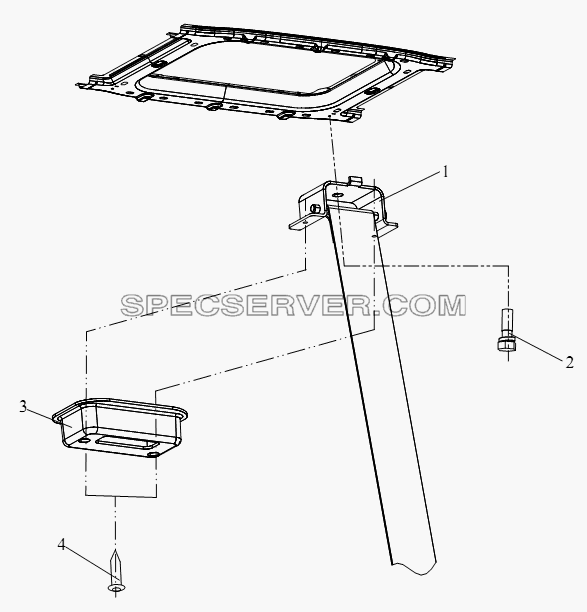

Верхнее спальное место (высокая крышка, III) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7000140-A02	Защитные перила в сборе
2		CQ1420620	Комбинированный болт
3		7000141-A02	Декоративный кожух - крюк
4		CQ2714213F6	Самонарезающий винт

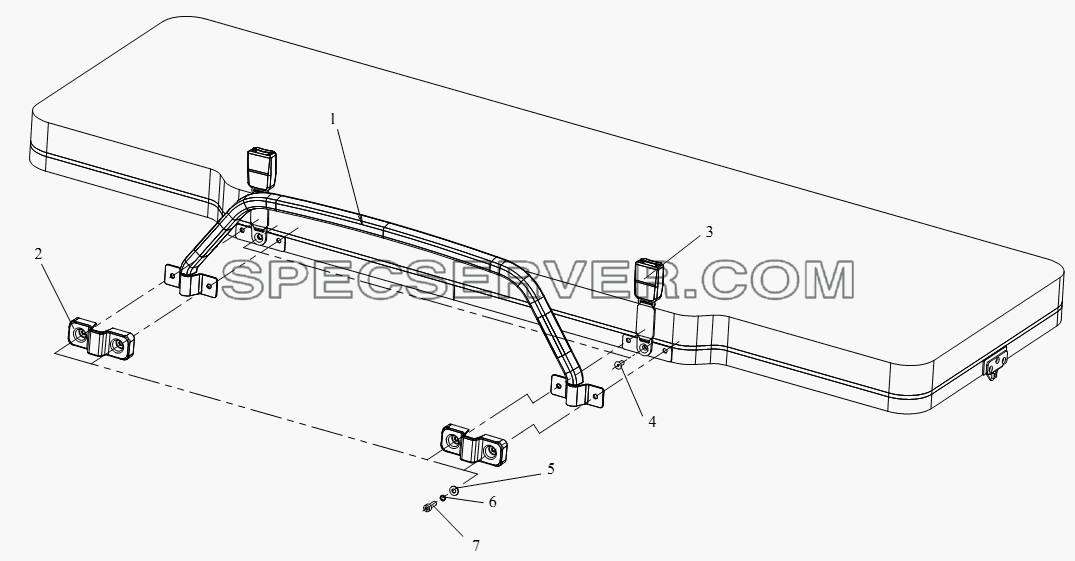

Верхнее спальное место (высокая крышка, IV) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7000120-A02	Поручень в сборе-верхнее спальное место
2		7000121-A02	Декоративный кожух-поручень в сборе
3		7000150-A02	Застежка в сборе-верхнее спальное место
4		Q2540816	Потайной винт с крестообразными шлицами
5		Q40108F6	Шайба
6		Q40308F6	Пружинная шайба
7		CQ2180825F6	Внутренний цилиндрический винт
