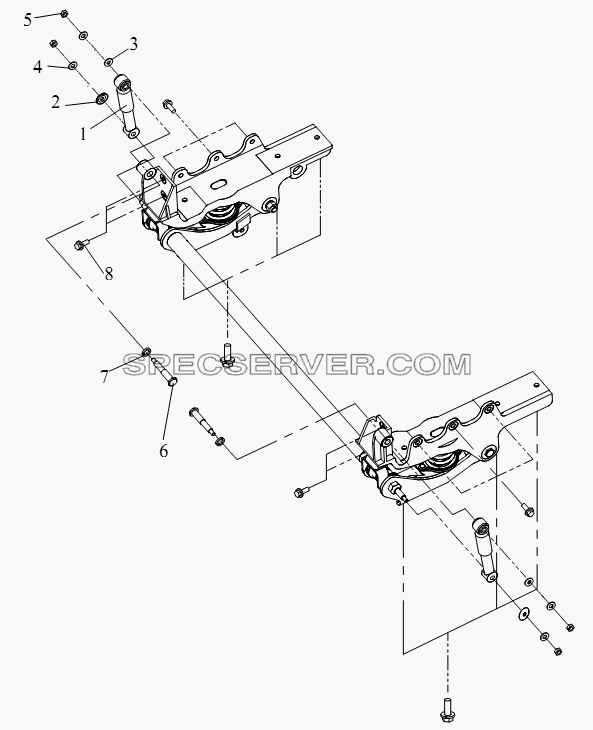

№		Номер детали	Наименование запчасти
1		5001020-A01	Амортизатор в сборе-передняя подвеска
2		5001021-A01	Упорное кольцо-амортизатор
3		Q40110F6	Шайба
4		Q40310F6	Пружинная шайба
5		CQ34110F6	Шестигранная гайка
6		5001028-A01	Бурсок-верхняя неподвижная точка амортизатора
7		Q40318F6	Пружинная шайба
8		CQ1461230F6	Комбинированный болт

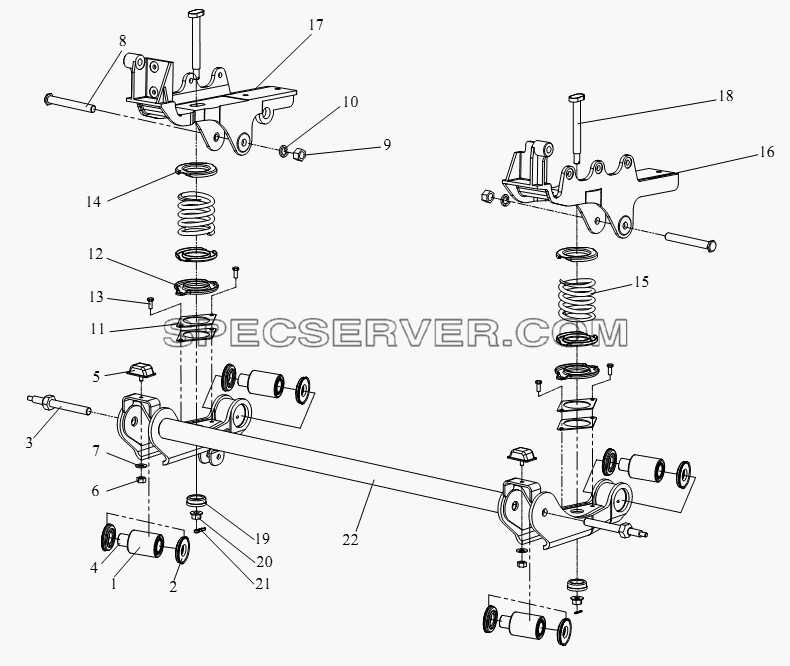

Устройство передней подвески кабины (III) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001045-A01	Шарнирная подушка кабины в сборе
2		5001049-A01	Передний бурсок-передний шарнир
3		5001051-A01	Передний бурсок-передняя подвеска
4		5001052-A01	Передняя втулка-передняя подвеска
5		5001055-A01	Передний ограничитель в сборе
6		CQ34008	Гайка
7		Q40108	Шайба
8		5001061-A01	Задний бурсок-передняя подвеска
9		CQ34118	Гайка
10		Q40318	Пружинная шайба
11		5001071-A01	Регулировочная прокладка
12		5001072-A01	Гнездо рессоры
13		CQ1420825	Болт
14		5001073-A01	Гнездо внутренней рессоры
15		5001074-A01	Рессора-передняя подвеска
16		5001091-A01	Левый верхний кронштейн-передняя подвеска
17		5001092-A01	Правый верхний кронштейн-передняя подвеска
18		5001103-A01	Фиксирующий стержень-рессора передней подвески
19		5001075B109	Подушка фиксирующего стержня в сборе-рессора передней подвески
20		CQ39714	Шестигранная фланцевая гайка
21		Q5004025	Шплинт
22		5001110-A01	Стабилизирующий стержень и нижний кронштейн в сборе-передняя подвеска

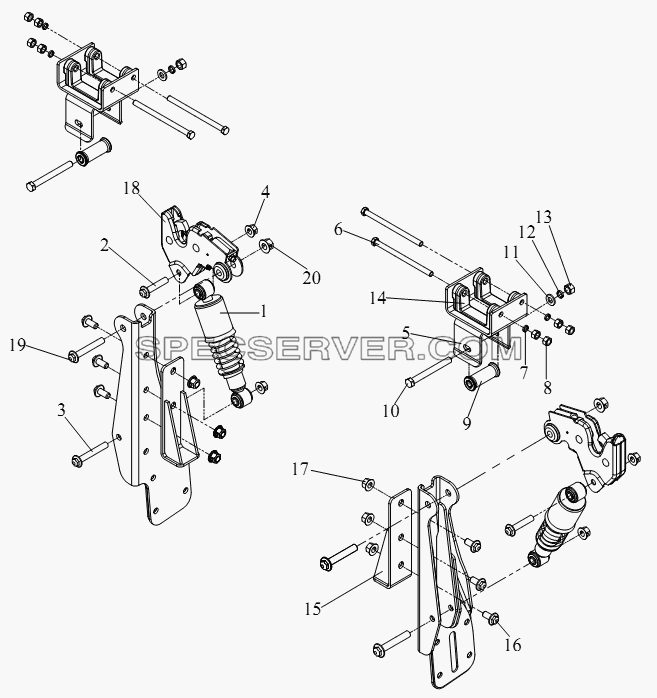

Устройство задней подвески кабины для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001320-A01	Рессора задней подвески с амортизатором в сборе
2		Q1841470F6	Шестигранный фланцевый болт
3		Q1841495F6	Шестигранный фланцевый болт
4		CQ32614F6	Фланцевая замочная гайка
5		5001430-A01	Стойка запора в сборе
6		5001436-A01	Болт-стойка запора
7		Q40312	Пружинная шайба
8		CQ34112	Гайка
9		5001433-A01	Гидравлический запор
10		CQ15114130	Шестигранный направляющий болт
11		Q40114	Шайба
12		Q40314	Пружинная шайба
13		CQ34114	Гайка
14		5001434-A01	Мягкая подушка-стойка запора
15		5001305-A01	Держатель опоры задней подвески в сборе
16		Q1841430F6	Шестигранный фланцевый болт
17		CQ32614F6	Фланцевая замочная гайка
18		5004060-A01	Гидравлический замок кабины в сборе
19		Q1841695F6	Шестигранный фланцевый болт
20		CQ32616F6	Фланцевая замочная гайка

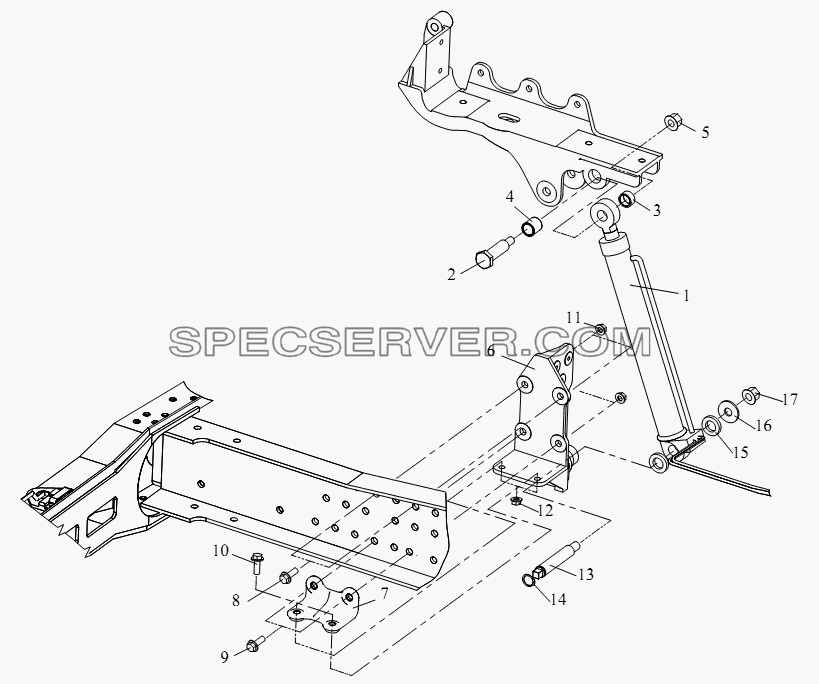

Гидравлическое поддерживающее устройство кабины (I) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5002015-A01	Гидроцилиндр опрокидывания кабины в сборе
2		5002016-A01	Брусок-верхняя неподвижная точка гидроцилиндра
3		5002017-A01	Втулка А-верхняя неподвижная точка гидроцилиндра
4		5002018-A01	Втулка В-верхняя неподвижная точка гидроцилиндра
5		CQ39616	Шестигранная фланцевая гайка
6		5002021-A01	Упорный гидроцилиндр кабины
7		5002022-A01	Внутренняя крепежная планка-гидравлический цилиндр и стойка правой педали
8		Q1841440F6	Шестигранный фланцевый болт
9		Q1841450F6	Шестигранный фланцевый болт
10		Q1841250F6	Шестигранный фланцевый болт
11		CQ32614F6	Фланцевая замочная гайка
12		CQ32612F6	Фланцевая замочная гайка
13		5002023-A01	Бурсок-нижняя неподвижная точка гидравлического цилиндра
14		Q43125F6	Упругое стопорное кольцо для оси
15		5002027-A01	Подушка-нижняя неподвижная точка гидравлического цилиндра
16		Q40218	Шайба
17		CQ39718	Шестигранная фланцевая гайка

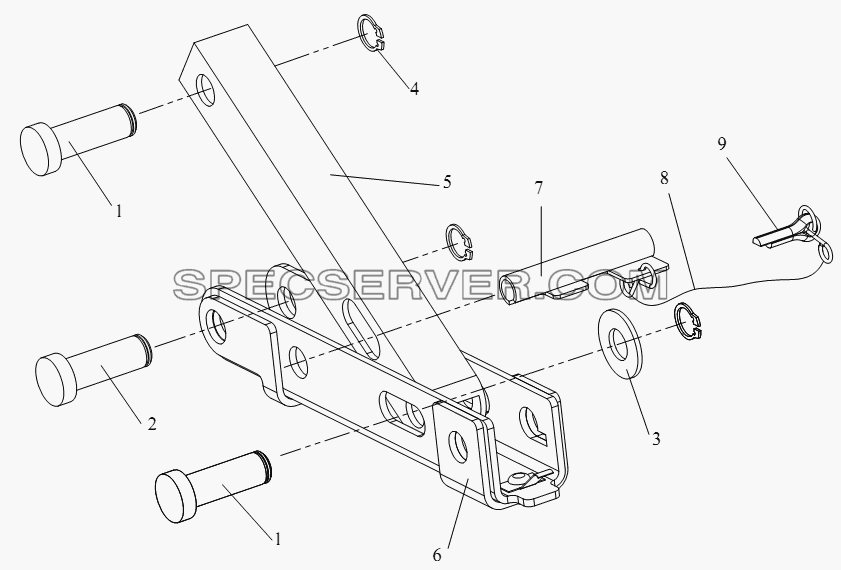

Гидравлический упорный механизм кабины (II) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5002043-A01	Верхняя цевка
2		5002046-A01	Средняя цевка
3		5002047-A01	Плоская шайба-цевка
4		Q43113	Упругое стопорное кольцо для оси
5		5002048-A01	Верхняя распорка
6		5002050-A01	Нижняя распорка в сборе
7		5002056-A01	Чека
8		5001395-50	Цепь
9		Q5006010	Шплинт

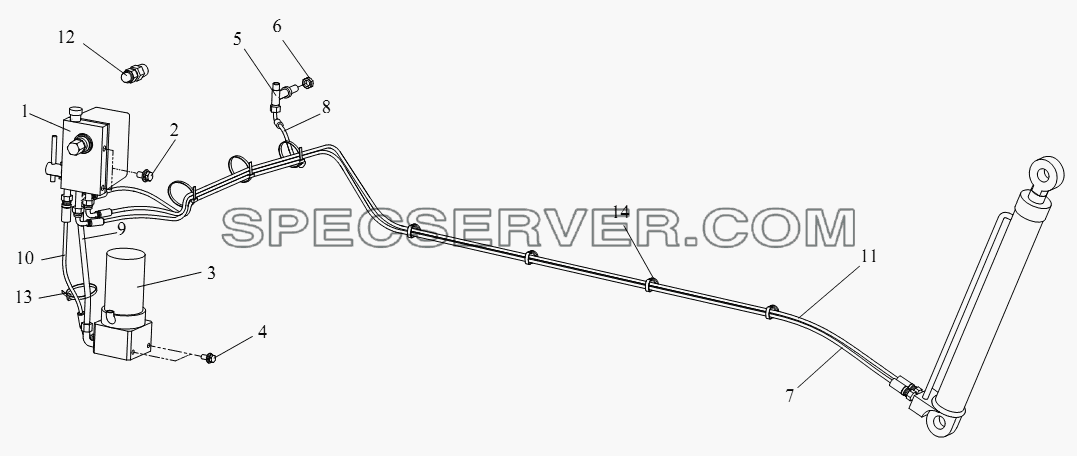

Устройство управления гидравлическим опрокидыванием кабины (I) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5002070AA01	Ручной насос в сборе-подъем кабины
2		CQ1461020F6	Комбинированный болт
3		5002075AA01	Электрический гидронасос в сборе-подъем кабины
4		CQ1460820F6	Болт
5		5001156-367	Тройник
6		CQ35112	Гайка
7		5002080-A01	Масляная труба в сборе-отверстие гидроцилиндра
8		5002085-A01	Масляная труба в сборе-для соединения ручного насоса и тройника
9		5002090AA01	Толстая труба в сборе
10		5002095AA01	Тонкая труба в сборе
11		5002100-A01	Масляная труба в сборе-отверстие гидроцилиндра
12		5002110AA01	Выключатель гидравлического опрокидывания в сборе
13		T67414646	Пластмассовая бандажная лента
14		3724114-270	Гнездо бандажной ленты
