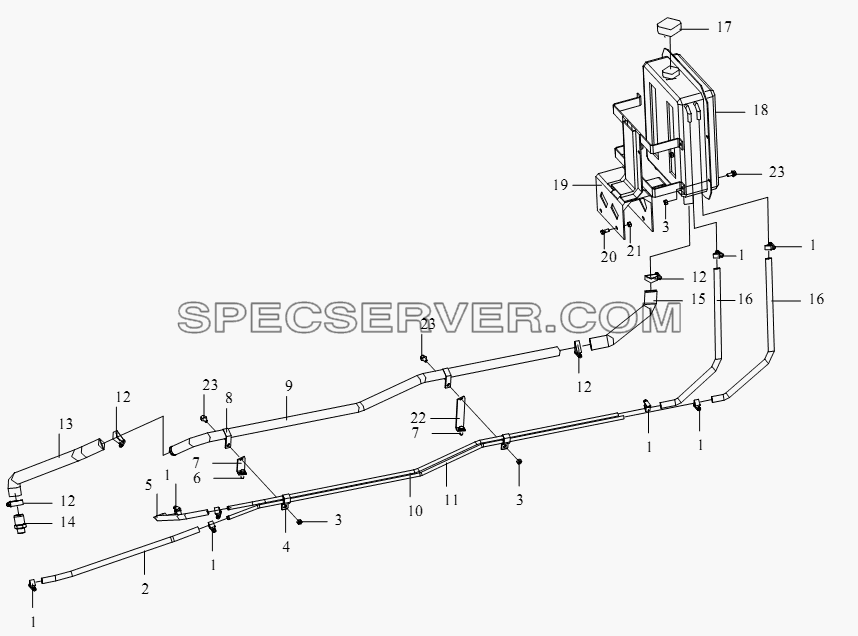

№		Номер детали	Наименование запчасти
1		CQ67622B	Лирка червячного рукава типа В
2		1311061A377	Передняя резиновая труба для удаления воздуха радиатора
3		CQ34008	Гайка
4		1311060-8E	Хомутик для двойной трубы в сборе
5		1311063A377	Резиновая труба для удаления воздуха двигателя
6		CQ1460825	Болт
7		1311037-76A	Передняя стойка трубопровода расширителя
8		1311071-76A	Трубодержатель
9		1311031-76A	Обратный угольник
10		1311066-76A	Угольник для удаления воздуха двигателя
11		1311067-76A	Угольник для удаления воздуха радиатора
12		CQ67635B	Хомут
13		1311032A377	Передняя обратная резиновая труба
14		1311036-377	Соединение обратного угольника
15		1311033-76A	Задняя обратная резиновая труба
16		1311068-76A	Задняя резиновая труба для удаления воздуха
17		1304010-50A	Напорная крышка в сборе
18		1311020-76A	Расширитель в сборе
19		1311040-76A	Стойка расширителя в сборе
20		CQ1421020	Болт
21		CQ34010	Гайка
22		1311034-76A	Задняя стойка трубопровода расширителя
23		CQ1460820	Установочное место для болта

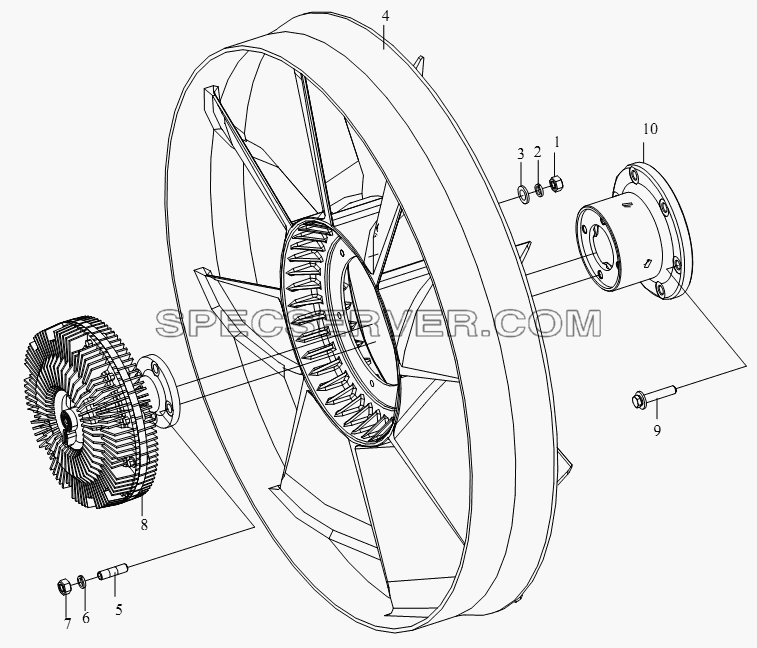

Вентилятор и муфта вентилятора для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ34008	Гайка
2		Q40308	Пружинная шайба
3		Q40108	Шайба
4		1308010-73A	Вентилятор в сборе
5		CQ1201025	Шпилька
6		Q40310	Пружинная шайба
7		CQ34010	Гайка
8		1313010-73A	Муфта вентилятора в сборе
9		CQ1461030	Болт
10		1313063-73A	Переходный фланец муфты вентилятора

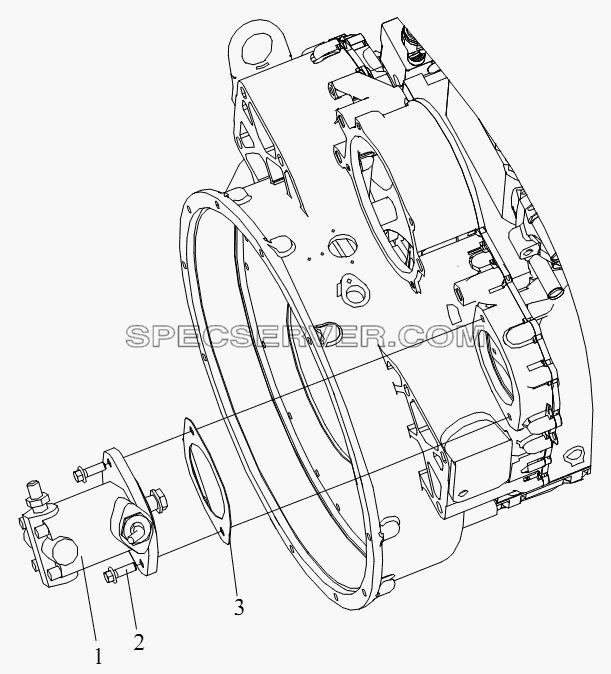

Силовой поворотный маслонасос для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3407020-76A	Масляный насос силового поворота в сборе
2		Q1841030	Болт
3		3407024-76A	Уплотнительная прокладка - силового поворотного маслонасоса

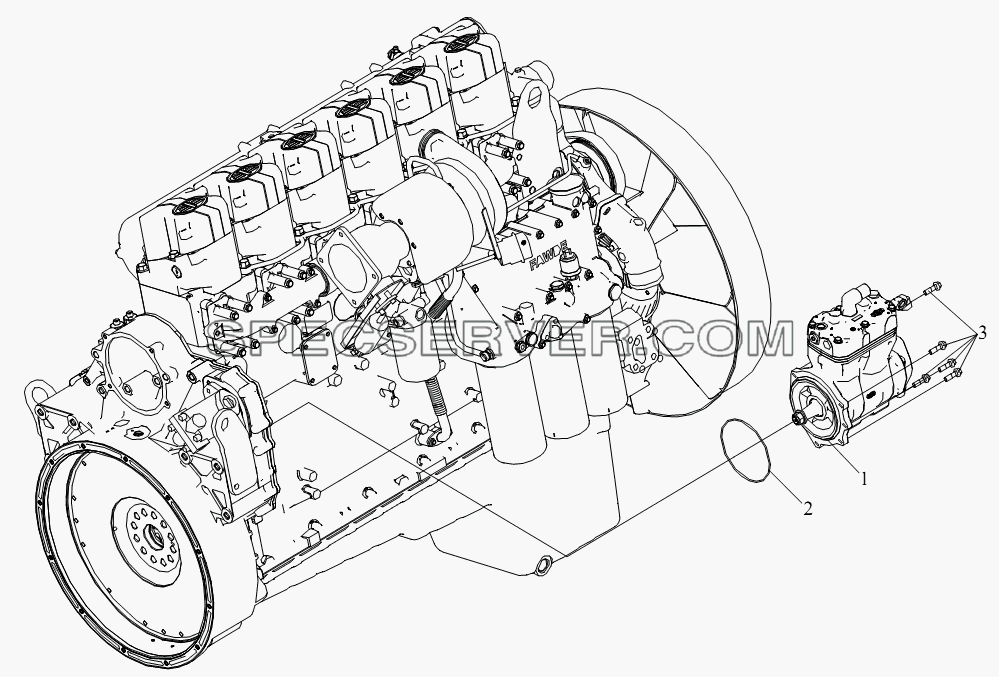

Воздушный компрессор (I) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3509010-53D	Воздушный компрессор в сборе
1		3509010-53DF	Воздушный компрессор с двойным цилиндром в сборе
1		3509010-53DK	Воздушный компрессор с двойным цилиндром в сборе
2		GB3452.1-1992	O-oбpaзнoe peзинoвoe yплoтнитeльнoe koльцo 28x1.8
2		Q734B15000265	О-образное кольцо
3		Q1841035	Бoлт M10x35

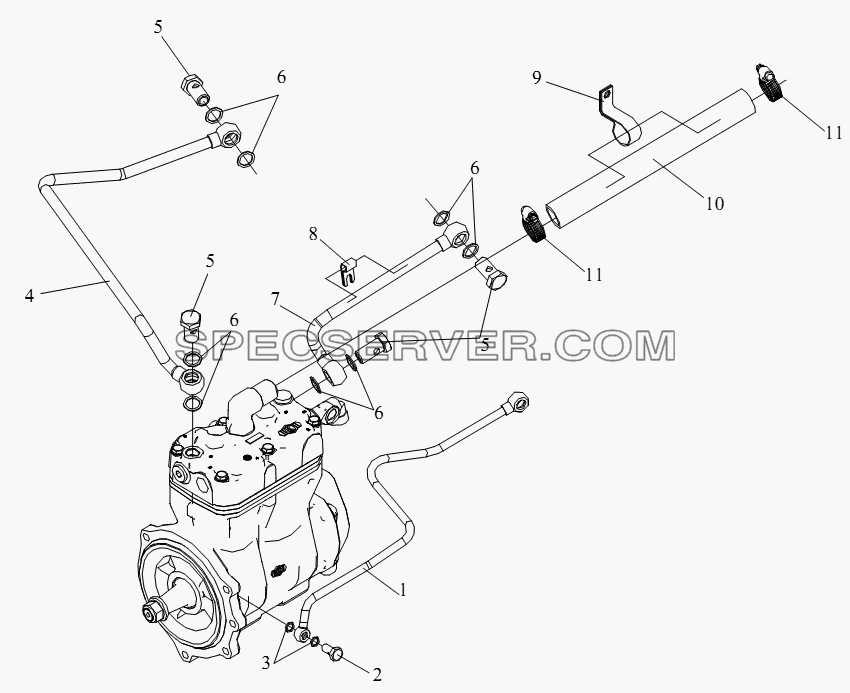

Воздушный компрессор (II) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3509050-53D	Масляная труба в сборе
1		3509050-53DF	Масляная труба в сборе - насос воздушного компрессора
2		3509053-29D	Болт
3		Q/WC3403-1994	Медная прокладка
3		Q/WC3403-1994-3	Шaйбa 10x16
4		3509020-53D	Обратная труба воздушного компрессора
4		3509020-53DF	Выпускная труба насоса в сборе
4		3509020A53DK	Выпускная труба насоса в сборе
5		Q/XC3451.1-2002	Шapниpный бoлт M14x1.5
5		Q/XC3451.1-2002	Шapниpный бoлт M14x1.5
6		Q/WC3403-1994	Медная прокладка
6		Q/WC3403-94	Шайба
7		3509030-53D	Впускная труба насоса воздушного компрессора в сборе
7		3509030-53DF	Впускная труба насоса воздушного компрессора в сборе
7		3509030B53DK	Впускная труба насоса воздушного компрессора в сборе
8		3509032-29D	Кронштейн
8		3509066-53D	Bcпoмoгaтeльнaя cтoйka нacoca вoздyшнoгo koмпpeccopa I
9		3509067-53D	Bcпoмoгaтeльнaя cтoйka нacoca вoздyшнoгo koмпpeccopa II
9		3509281-53D	Стойка впускной резиновой трубы - воздушный компрессор
10		3509041-53D	Впускная резиновая труба
10		3509041-53DK	Впускная резиновая труба - двухцилиндровый насос
11		Q67635B	Лирка червячного гибкого рукава

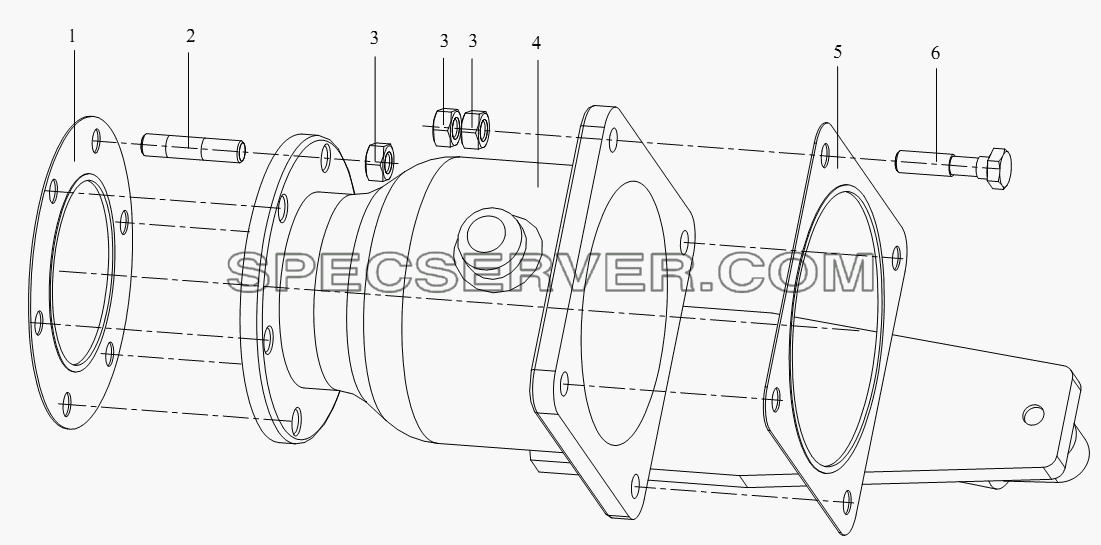

Блок выхлопного тормозного клапана для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3523025-377	Уплотнительная прокладка в сборе
2		CQ1201035	Шпилька
3		CQ34010	Гайка
4		3523010-76A	Выхлопной тормозной клапан в сборе
5		1203025A263	Прокладка уплотнительная
6		CQ1501045	Болт
