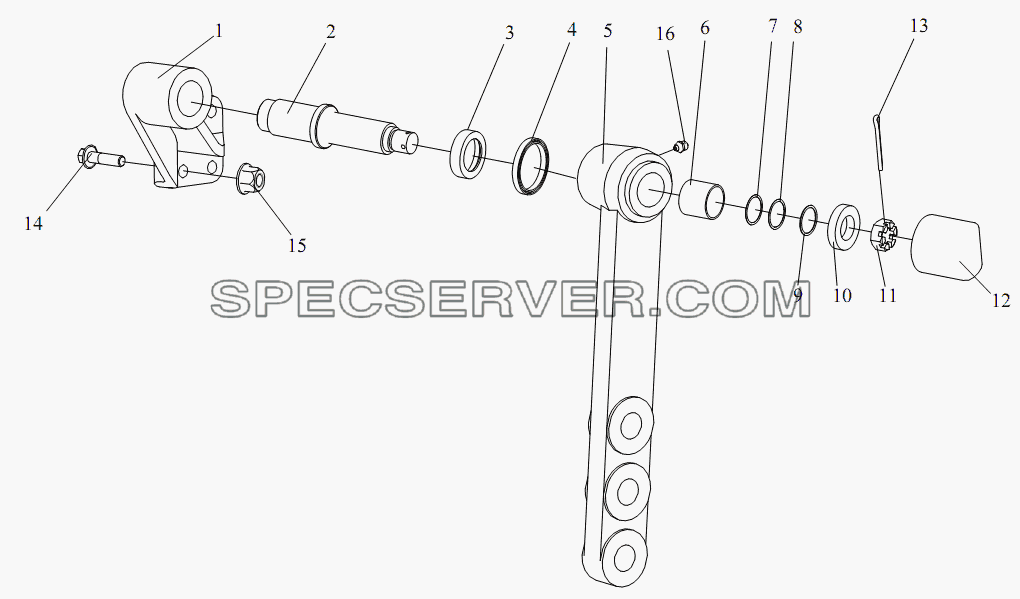

№		Номер детали	Наименование запчасти
-		3003110-371	Стойка рулевого среднего рычага и рулевой средний рычаг в сборе
-		3003120-371	Вал и стойка рулевого среднего рычага в сборе
-		3003135-371	Рулевой средний рычаг и втулка в сборе
1		3003121-371	Стойка рулевого среднего рычага
2		3003131B6V	Вал средней рулевой сошки
3		3003137B6V	Кольцо держателя уплотнителя
4		3003170B6V	Уплотнитель
5		3003138-371	Рулевой средний рычаг
6		3003122B6V	Гильза средней рулевой сошки
7		3003132B6V	Регулировочная шайба
8		3003133B6V	Регулировочная шайба
9		3003134B6V	Регулировочная шайба
10		3003128B6V	Пружинное стопорное кольцо
11		CQ38724	Плоская шестигранная гайка
12		3003127B6V	Крышка
13		Q5005050	Штифт
14		Q1841460	Шестигранный фланцевый болт
15		CQ32614	Гайка
16		CQ70001	Масленка

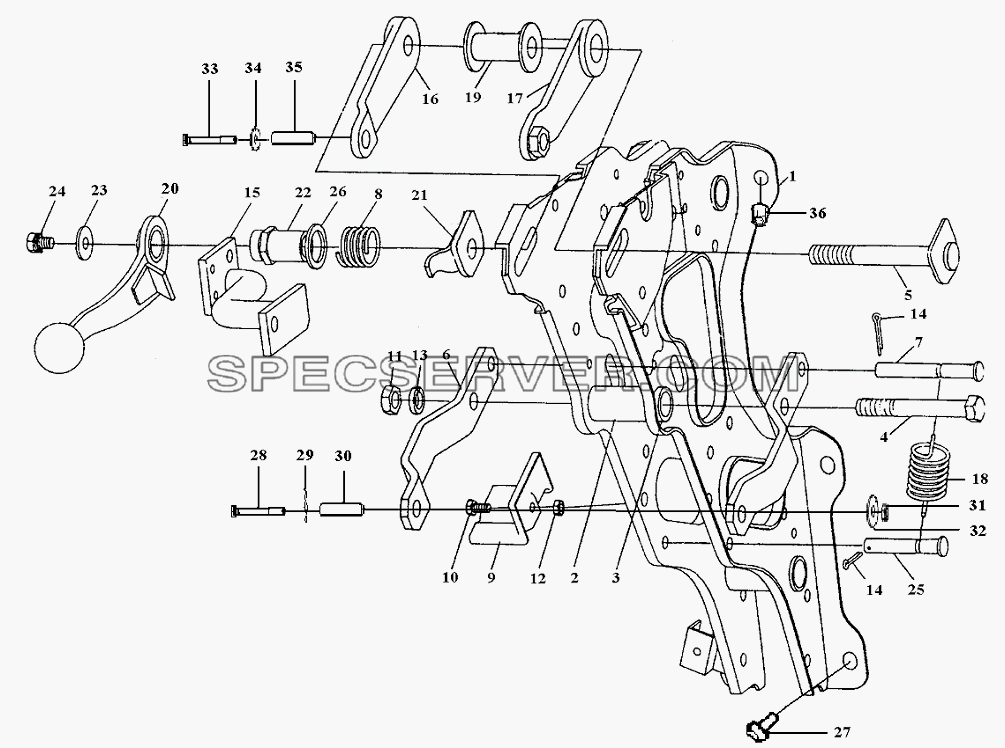

Стойка рулевой колонки для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3403010-240	Опора рулевой колонки в сборе
-		3403011-15	Левая опора рулевой колонки
-		3403012-15	Правая опора рулевой колонки
-		3403014-15	Трубка
-		3403017-15	Ограничительная планка
-		3403019-15	Опора
-		3403021-15	Опора
-		3403022-15	Планка
-		3403024-15	Втулка
-		3403026-15	Втулка
-		3403027-15	Планка
-		3403056-15	Стержень
-		3403057-15	Планка
-		3403058-15	Планка
-		3403064-15	Стержень
-		3403066-15	Прокладка
-		3403076-15	Втулка
-		3403078-15	Прокладка
-		3403096-15	Прокладка
-		3403097-15	Ограничительная планка
-		CQ35112	Гайка
-		Q36406	Гайка
-		Q36408	Гайка
1		3403015-240	Держатель рулевой колонки в сборе
2		3403013-15	Трубка А
3		3403023-15	Втулка
4		CQ1601290	Болт
5		3403030-15	Болт с прокладкой
6		3403033-15	Пластина
7		3403034-15	Штифт
8		3403036-15	Пружина
9		3403037-15	Упор
10		CQ1500612	Болт
11		CQ35012	Гайка
12		CQ39606	Гайка
13		Q40310	Пружинная шайба
14		Q50110	Штифт
15		3403055-15	Опора рулевой колонки
16		3403050-15	Левый кронштейн
17		3403060-15	Правый кронштейн
18		3403074-15	Пружина
19		3403075C116	Втулка и прокладка в сборе
20		3403090-240	Блокирующая рукоятка
21		3403095-15	Прокладка и ограничительная планка
22		3403098-15	Гайка
23		Q40208	Шайба
24		CQ1480814A	Болт
25		3403108-15	Штифт
26		3403109-15	Прокладка
27		CQ1460820	Установочное место для болта
28		CQ15112100	Болт
29		3403027-15	Планка
30		3403053-15	Втулка
31		Q40312	Пружинная шайба
32		CQ34012	Гайка
33		CQ1511260	Болт
34		Q40312	Пружинная шайба
35		3403052-15	Втулка
36		CQ39610	Гайка

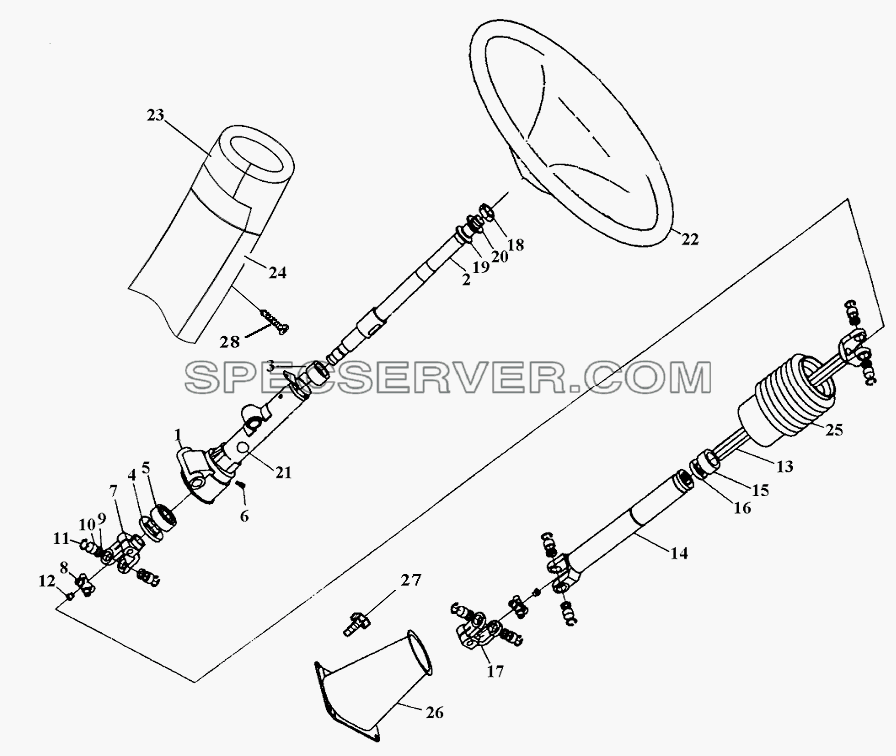

Рулевое колесо и привод рулевого управления для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3404010-371	Рулевой вал и приводной вал в сборе
-		3404013-15	Труба рулевой колонки
-		3404015-15	Труба рулевой колонки и опора в сборе
-		3404016-15	Кронштейн замка зажигания
-		3404017-15	Втулка опоры
-		3404018-15	Верхний кронштейн рулевой колонки
-		3404019-15	Кронштейн
-		3404020-15	Рулевая ось
-		3404025-15	Верхний подшипник рулевой оси
-		3404026-15	Рулевая ось
-		3404028-15	Наружное кольцо
-		3404029-15	Ролик и держатель
-		3404033-01	Болт
-		3404034-15	Вилка карданного соединения
-		3404037-371	Трубопровод
-		3404038-15	Вилка карданного соединения
-		3404039-15	Вал привода
-		3404042-15	Упорное кольцо
-		3404043-15	Упорное кольцо
-		3404044-15	Упорное кольцо
-		3404049-15	Прокладка
-		3404054-15	Пробка
1		3404011-15	Опора рулевой колонки
2		3404021-15	Втулка рулевой оси
3		3404027-15	Кожух
4		3404023-15	Гайка
5		180204	Подшипник
6		CQ1500514	Болт
7		3404032-15	Карданное соединение
8		3404031-15	Крестовина
9		3404033-15	Сальник
10		3404040-15	Подшипник
11		3404041-15	Упорное кольцо
12		3404022-15	Заглушка
13		3404030-15	Вал привода и карданное соединение
14		3404035-371	Втулка скольжения и вилка шарнира в сборе
15		3404046-15	Кожух пыльника
16		3404047-15	Пыльник
17		3404048-15	Карданное соединение
18		CQ35120	Гайка
19		Q40120	Плоская шайба
20		Q40420	Пружинная шайба
21		3404053-15	Корпус рулевого управления
22		3402010-240	Рулевое колесо и кнопки в сборе
23		3403061-240	Левый кожух рулевой колонки
24		3403062-240	Правый кожух рулевой колонки
25		3403049-15	Пылезащитный кожух
26		3403051K1H	Нижний чехол рулевой колонны
27		CQ1460820	Установочное место для болта
28		Q2710525	Винт

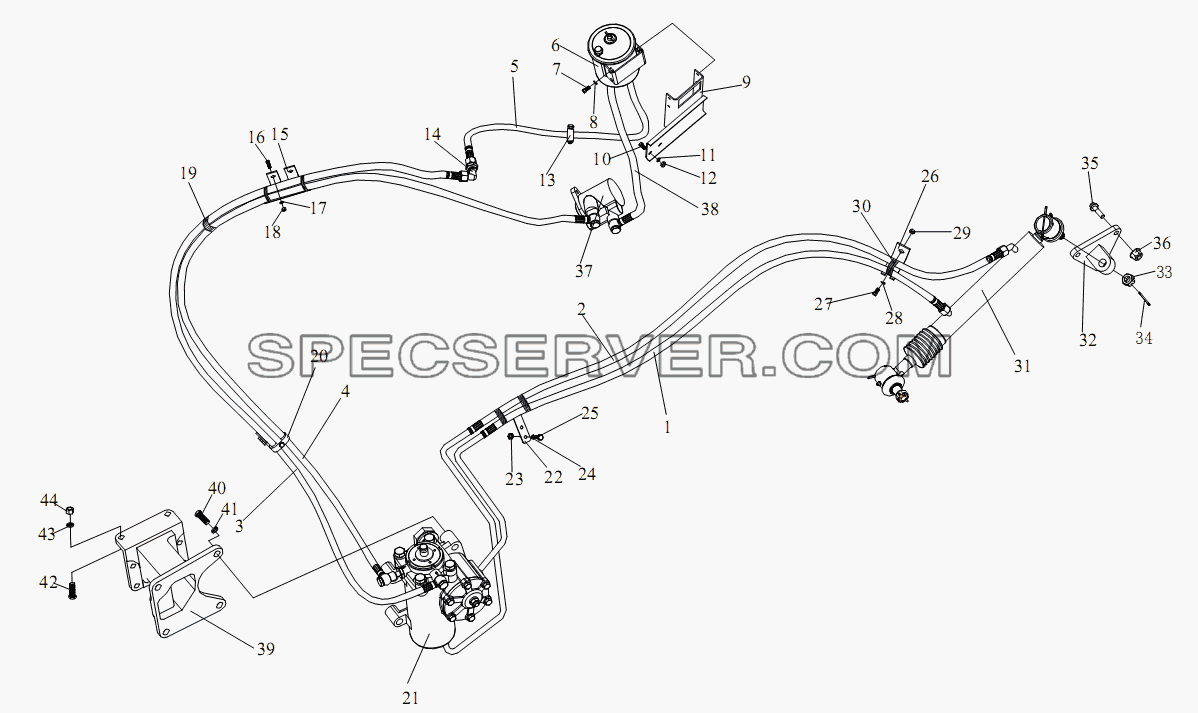

Силовая рулевая магистраль для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1104266-77	Защитное кольцо возвратной трубки
-		3406021-91	Пустотелый болт
-		3406021-91	Пустотелый болт
-		3406022-91	Пустотелый болт
-		3406022-91	Пустотелый болт
-		3406022-91	Пустотелый болт
-		3406029C05	Нижний Двухтрубчатый зажим
-		3406321A8E	Комбинированная уплотнительная шайба
-		3406321A8E	Комбинированная уплотнительная шайба
-		3406322 A8E	Комбинированная уплотнительная шайба
-		3406322 A8E	Комбинированная уплотнительная шайба
-		3406322 A8E	Комбинированная уплотнительная шайба
-		3406424-242	Штуцер
-		3407024-26D	Уплотнительная прокладка гидравлического насоса
-		3506427-240	Зажим
-		CQ1500845	Болт
-		CQ34008	Гайка
-		CQ35320	Гайка
-		Q1841030	Болт
-		Q1841665T	Болт
-		Q40108	Шайба
-		Q40308	Пружинная шайба
1		3406510-371	Первый шланг высокого давления в сборе
2		3406520-371	Второй шланг высокого давления в сборе
3		3406405-367	Возвратная трубка в сборе
4		3406030A367	Мягкий шланг высокого давления в сборе
5		3406440 A367	Второй обратный маслопровод в сборе
6		3408010A8E	Узел бачка для жидкости усилителя руля
7		CQ1500816	Болт
8		Q40308	Пружинная шайба
9		3408020A367	Подставка в сборе
10		CQ1501025	Болт
11		Q40310	Пружинная шайба
12		CQ34010	Гайка
13		3406028C05	Двухтрубчатая зажимная крышка
14		3406117A8E	Угловой шарнир трубы
15		3406046-367	Держатель трубки
16		CQ1500825	Болт
17		Q40308	Пружинная шайба
18		CQ34008	Гайка
19		T67417246	Пластмассовый хомут
20		3506426-240	Кронштейн
21		3411010-371	Рулевое управление с гидроусилителем в сборе рисунок образца
22		1703047-242	Угловая стойка - гибкий вал
23		CQ34008	Гайка
24		Q40308	Пружинная шайба
25		CQ1500835	Болт
26		3506421-201	Стойка трубопроводов
27		CQ1501230	Болт
28		Q40312	Пружинная шайба
29		CQ34012	Гайка
30		T67414646	Пластмассовая бандажная лента
31		3409010-371	Цилиндр усилителя и соединение в сборе
32		3409016-371	Стойка цилиндра усилителя
33		CQ38720	Гайка
34		Q5004040	Шплинт
35		Q1841655T	Болт
36		CQ32616	Гайка
37		3407020-390	Силовой рулевой масляный насос в сборе
38		3406010A367	Впускной маслопровод в сборе
39		3403016-371	Кронштейн рулевого механизма
40		CQ1512050T	Болт
41		Q40320	Пружинная шайба
42		CQ1501650	Болт
43		Q40316	Пружинная шайба
44		CQ34016	Гайка

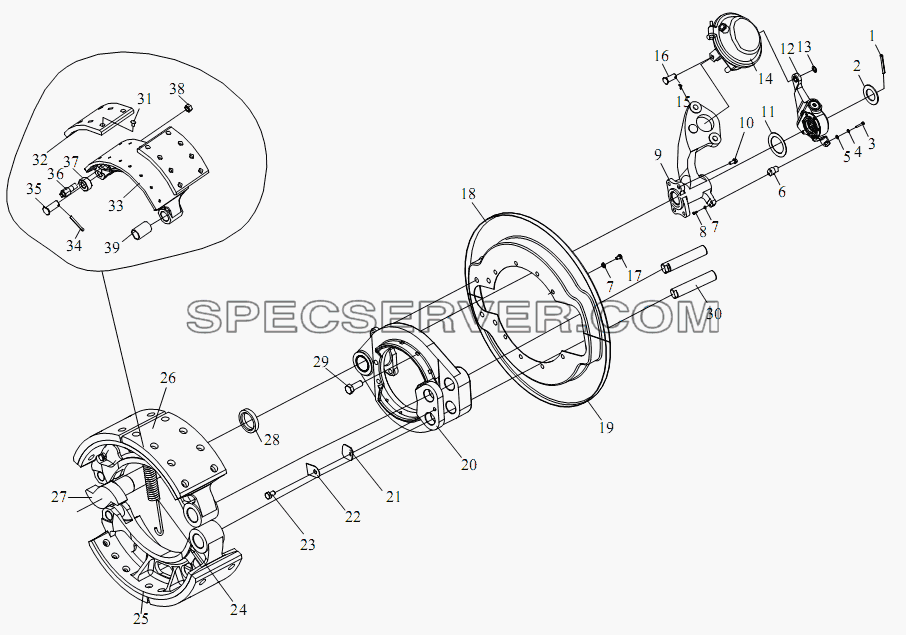

Тормозные механизмы передних колес для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q5006035	Штифт
2		3501158-A3S	Шайба
3		CQ1500816	Болт
4		Q40308	Пружинная шайба
5		Q40108	Шайба
6		3501033-242	Втулка
7		Q40306	Пружинная шайба
8		CQ1500620	Шестигранный болт
9		3501127-242/523	Стойка кулачка переднего левого тормоза
9		3501128-242/523	Стойка кулачка переднего правого тормоза
10		3501038-242	Болт
11		3501156-01	Регулировочная шайба
12		3501205-242/523	Регулирующий рычаг переднего левого тормоза в сборе
12		3501210-242/523	Регулирующий рычаг переднего правого тормоза в сборе
13		Q40114	Шайба
14		3519110-363	Пружинный тормозной цилиндр с переносным соединением в сборе
15		Q5003025	Шплинт
16		Q5101438	Штифт
17		CQ1500610	Болт
18		3501031-4E	Левый верхний правый нижний пылезащитный диск переднего тормоза
19		3501032-4E	Левый нижний правый верхний пылезащитный диск переднего тормоза
20		3501035-242	Кронштейн
20		3501040-242	Кронштейн
21		3501086-4E	Планка
22		3501087-4E	Застежка крепежного болта отбойника вала колодки
23		CQ1501016	Болт
24		3501436-4E	Возвратная пружина - пластинка колодки переднего тормоза
25		3501375-4E	Колодка тормозная передняя с накладками
26		3501380-4E	Колодка тормозная задняя ось
27		3501151-242	Тормозной кулак
27		3501152-242	Тормозной кулак
28		3501134-4E	Шайба кулачка
29		3502038-02	Болт
30		3501082-4E	Вал пластинки тормозной колодки
31		3501408-4E	Заклёпка фрикционного диска
32		3502407-02	Фрикционная накладка тормозной колодки
33		3501391-4E	Пластинка переднего тормоза
34		Q5004030	Штифт
35		3501398-02	Штифт
36		3501393-4E	Палец - возвратная пружина пластинки колодки переднего тормоза
37		3501397-02	Ролик тормозной колодки
38		CQ34014	Гайка
39		3501396-4E	Втулка - пластинка колодки тормоза

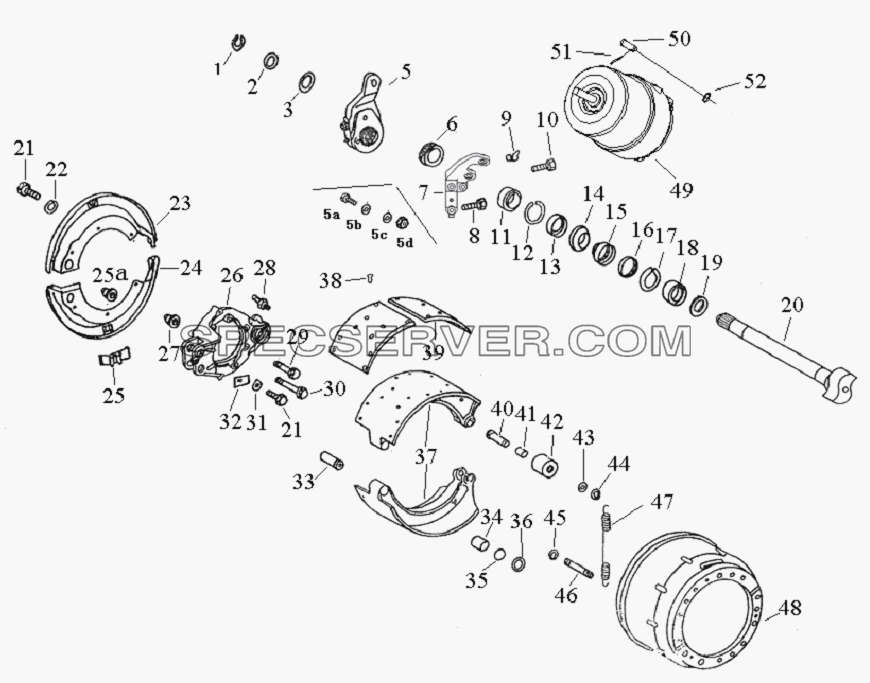

Задний мост (тормозная часть) для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		2400041Z	Болт
-		3501015	Прокладка
-		3501016	Шайба
-		3501021	Пробка
-		3501022A	Самозащитная гайка
-		3501023	Болт
-		3501024	Запорная пластина
-		3501025	Шайба
-		3501026	Возвратная пружина тормозной колодки
-		3501029	Болт
-		3501041C-W	Фрикционная накладка
-		3501042	Опорный штифт тормозной колодки
-		3501042	Опорный штифт тормозной колодки
-		3501043A	Защитное кольцо
-		3501044A	Bтyлka 38x4.6
-		3501045	Шайба
-		3501046	Вал
-		3501047	Заклепка
-		3501051	Ролик
-		3501052A	Втулка
-		3501060C	Цоколь колодки тормоза
-		3501080	Сальник
-		3501155-ABS	Кронштейн заднего тормоза
-		3502013CZ	Левый кулачковый вал
-		3502014CB	Задний тормозной барабан
-		3502015-ABS	Пылезащитный диск
-		3502017	Болт
-		3502018	Пылезащитный диск
-		3502019	Болт
-		3502021	Болт
-		3502030C	Подставка заднего тормоза
-		3502031	Кожух сальника
-		3502031	Кожух сальника
-		3502032	Кольцо
-		3502032	Кольцо
-		3502040	Сальник
-		3502063ZY2C	Кронштейн кулачкового вала левого тормоза
-		3502064	Защитное кольцо
-		3502070	Сальник
-		3502090Z	Левый рычаг автоматической регулировки зазора
-		3502102CZ	Правый кулачковый вал
-		3502112ZY2C	Кронштейн кулачкового вала правого тормоза
-		3502120Z	Правый рычаг автоматической регулировки зазора
-		3502130	Подшипник
-		3502130	Подшипник
-		3530015-523	Левый пружинный тормозной цилиндр в сборе
-		3530020-523	Правый пружинный тормозной цилиндр в сборе
-		GB/T97.2-1985	Шaйбa 8 - 140HV
-		GB1153-89	Масленка
-		GB41-83	Гайка
-		GB894.1-86	Стопорное кольцо
-		GB894.1-86	Стопорное кольцо
-		GB894.1-86	Стопорное кольцо
-		GB93-1987	Шайба
-		GB93-87	Пружинная шайба
-		HG4-333-66	Резиновое уплотнительное кольцо круглого сечения
-		JB/T7904.1-1995	Масляная чашка М10х1
-		Q40114	Шайба
-		Q5003025	Шплинт
-		Q5101438	Штифт
