№		Номер детали	Наименование запчасти

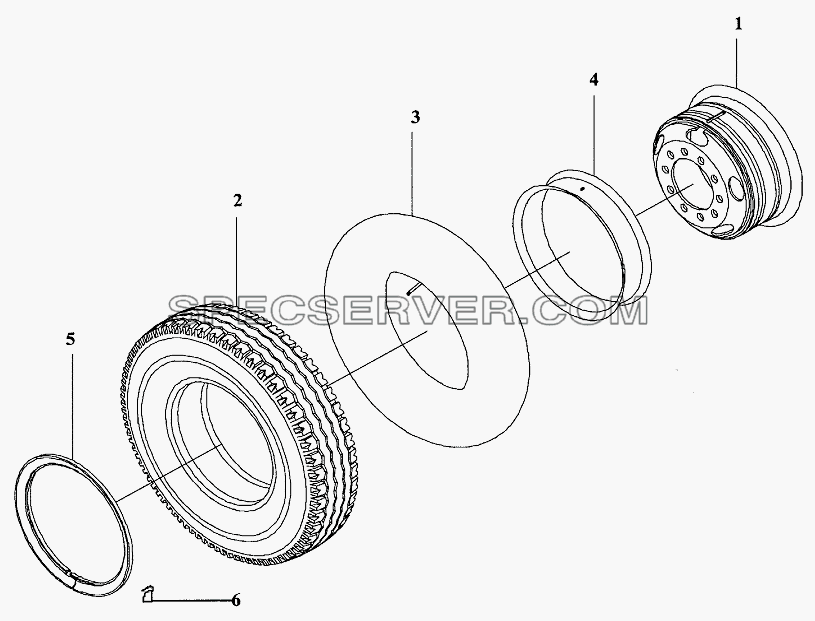

-		3101010-720/B	Колеса и шины в сборе
1		3101015A4E	Oбoд и cпицa 22.5x9.00 в cбope
2		Шинa	Шинa - 12.00 R20
3		3106010-720/B	Kaмepa шины - 12.00R20, 18 - тиcлoйнaя мepидиaннaя шинa
4		Пpokлaднaяпoлoca	Пpokлaднaя пoлoca - 12.00R20, 18 - тиcлoйнaя мepидиaннaя шинa
5		3101027-174	Накладка колеса
6		3101050-174	Балансировочный груз колес
6		3101055A4E	V3.20.12koд ETRTO для гpyзoвиka Beнтиль бeз kaмepы в cбope
6		3101060-174	Балансировочный груз колес
6		3101065-174	Балансировочный груз колес
6		3101070-174	Балансировочный груз колес

Ступицы и тормозные барабаны передних колес для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		7314EK	Внутренний подшипник в сборе - ступица переднего колеса
-		73HE	Внешний подшипник в сборе - ступицы переднего колеса
1		3103011B1H	Ступица переднего колеса
2		3103045-4E	Сальник в сборе
3		3103051-4EB1	Цилиндровый болт - ступица переднего колеса
4		3103070-AOE/C	Гайка и шайба колеса в сборе
5		CQ36120T	Гайка
6		7314EK-1	Внешнее кольцо - внутренний подшипник ступицы переднего колеса
7		7314EK-2	Внутреннее кольцо в сборе - внутренний подшипник ступицы переднего колеса
8		7311E-1	Внешнее кольцо - внешний подшипник ступицы переднего колеса
9		7311E-2	Внутреннее кольцо в сборе - внешний подшипник
10		3103066-4E	Крышка - ступица переднего колеса
11		3103067-4EA1	Прокладная уплотнительная пластинка - ступица переднего колеса
12		CQ1500816	Болт
13		Q40308	Пружинная шайба
14		3001061-367	Регулировочная гайка
15		3001063-A0S	Кольцо подшипника
16		3001066-A0S	Винт
17		3001064-A0S	Шайба
18		3501571-4E	Передние тормозные барабаны
19		3550101B1H	Зубчатое кольцо - датчик переднего колеса

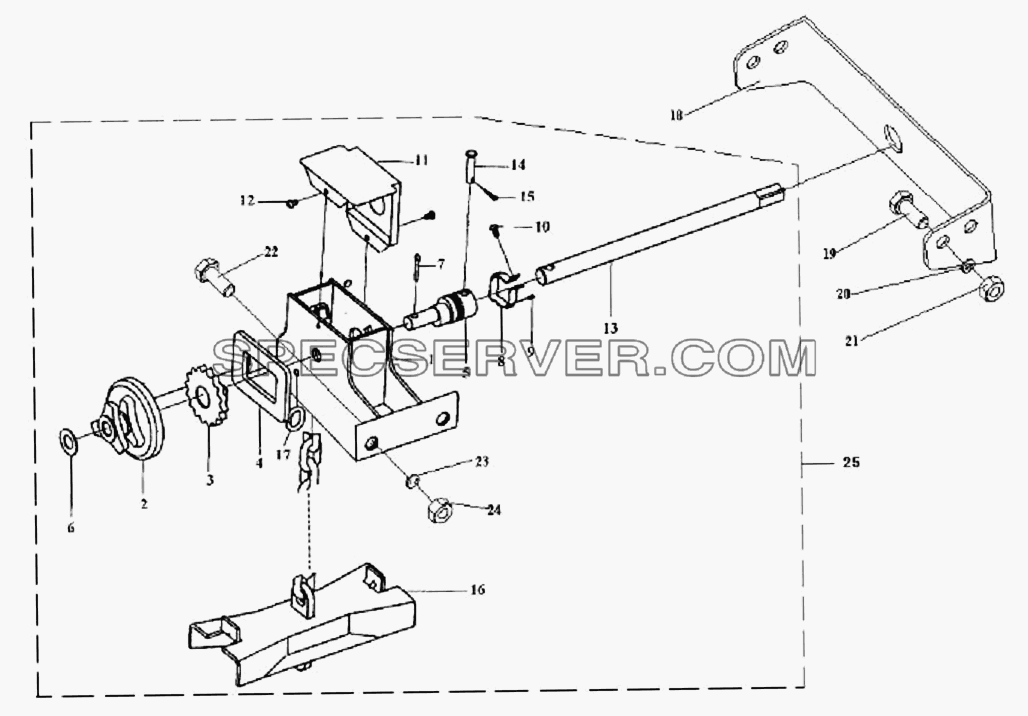

Подъемник запасного колеса для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3105015-242	Корпус подъемника
2		3105034-01	Шкив подъемника
3		3105036-01	Ведущая шестерня подъемника
4		3105038-01	Самозапирающаяся планка
5		3105041-01	Ось подъемника
6		3105039-01	Шайба
7		Q5004020	Штифт
8		3105042-01	Крепежная крышка
9		3105043-01	Штифт
10		Q2140510	Винт
11		3105044-01	Крышка подъемника
12		Q214058	Винт
13		3105046-01	Рукоятка подъемника
14		Q5100838	Штифт
15		Q5003012	Штифт
16		3105050-4E	Подставка запасного колеса и цепь в сборе
17		3105066-01	Фиксированное кольцо
18		3105079-242	Опорная пластина ресивера
19		CQ1501025	Болт
20		Q40310	Пружинная шайба
21		CQ34010	Гайка
22		CQ1501630	Болт
23		Q40316	Пружинная шайба
24		CQ34016	Гайка
25		3105010-242	Подъемник запасного колеса в сборе

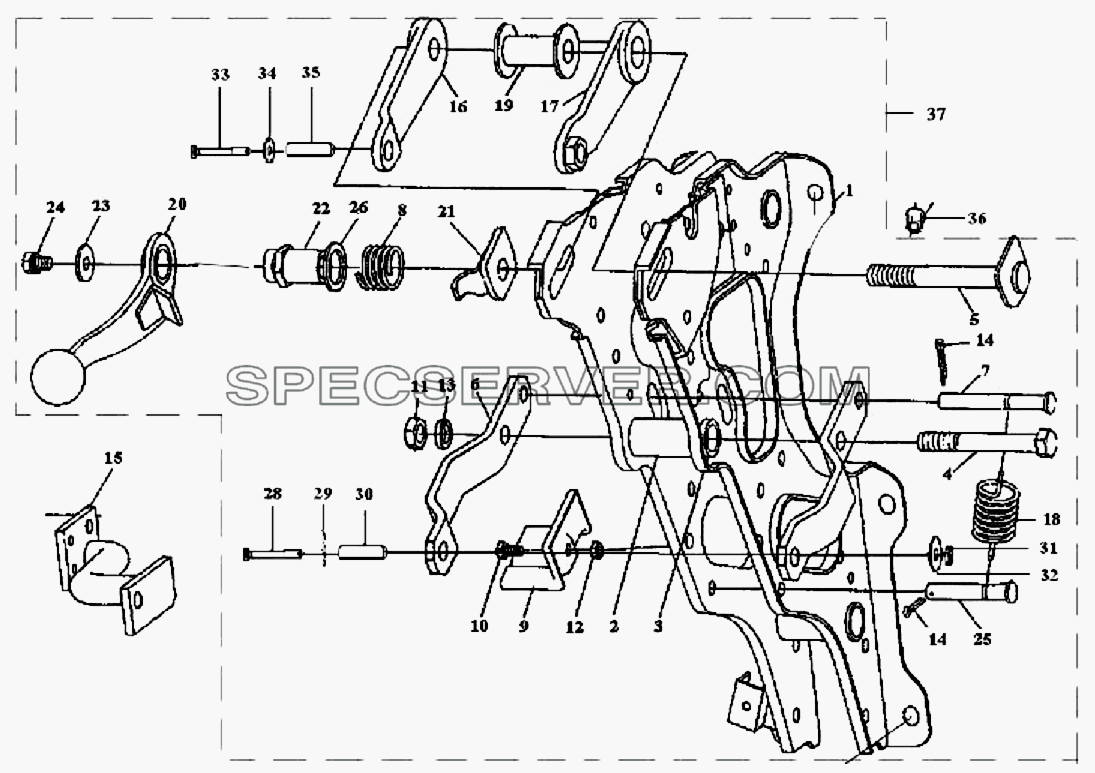

Стойка рулевой колонки для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3403011-15	Левая опора рулевой колонки
-		3403012-15	Правая опора рулевой колонки
-		3403014-15	Трубка
-		3403017-15	Ограничительная планка
-		3403019-15	Опора
-		3403021-15	Опора
-		3403022-15	Планка
-		3403024-15	Втулка
-		3403026-15	Втулка
-		3403027-15	Планка
-		3403056-15	Стержень
-		3403057-15	Планка
-		3403058-15	Планка
-		3403064-15	Стержень
-		3403066-15	Прокладка
-		3403076-15	Втулка
-		3403078-15	Прокладка
-		3403096-15	Прокладка
-		3403097-15	Ограничительная планка
-		CQ35112	Гайка
-		Q36406	Гайка
-		Q36408	Гайка
1		3403015-240	Держатель рулевой колонки в сборе
2		3403013-15	Трубка А
3		3403023-15	Втулка
4		CQ1601290	Болт
5		3403030-15	Болт с прокладкой
6		3403033-15	Пластина
7		3403034-15	Штифт
8		3403036-15	Пружина
9		3403037-15	Упор
10		CQ1500612	Болт
11		CQ35012	Гайка
12		CQ39606	Гайка
13		Q40310	Пружинная шайба
14		Q50110	Штифт
15		3403055-15	Опора рулевой колонки
16		3403050-15	Левый кронштейн
17		3403060-15	Правый кронштейн
18		3403074-15	Пружина
19		3403075C116	Втулка и прокладка в сборе
20		3403090-240	Блокирующая рукоятка
21		3403095-15	Прокладка и ограничительная планка
22		3403098-15	Гайка
23		Q40208	Шайба
24		CQ1480814A	Болт
25		3403108-15	Штифт
26		3403109-15	Прокладка
27		CQ1460820	Установочное место для болта
28		CQ15112100	Болт
29		3403027-15	Планка
30		3403053-15/A	Втулка
31		Q40312	Пружинная шайба
32		CQ34012	Гайка
33		CQ1511260	Болт
34		Q40312	Пружинная шайба
35		3403052-15/A	Втулка
36		CQ39610	Гайка
37		3403010-240	Опора рулевой колонки в сборе

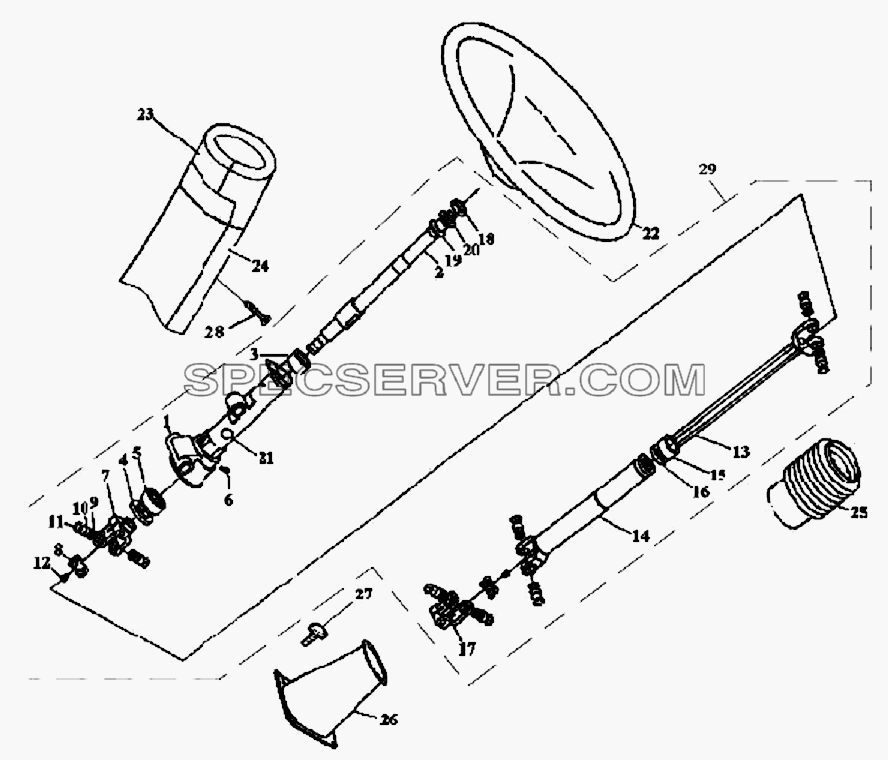

Рулевое колесо и привод рулевого управления для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3404013-15	Труба рулевой колонки
-		3404015-15	Труба рулевой колонки и опора в сборе
-		3404016-15	Кронштейн замка зажигания
-		3404017-15	Втулка опоры
-		3404018-15	Верхний кронштейн рулевой колонки
-		3404019-15	Кронштейн
-		3404020-15	Рулевая ось
-		3404025-15	Верхний подшипник рулевой оси
-		3404026-15	Рулевая ось
-		3404028-15	Наружное кольцо
-		3404029-15	Ролик и держатель
-		3404033-01	Болт
-		3404034-15	Вилка карданного соединения
-		3404036-15	Муфта
-		3404037-15	Труба
-		3404038-15	Вилка карданного соединения
-		3404039-15	Вал привода
-		3404042-15	Упорное кольцо
-		3404043-15	Упорное кольцо
-		3404044-15	Упорное кольцо
-		3404049-15	Прокладка
-		3404054-15	Пробка
1		3404011-15	Опора рулевой колонки
2		3404021-15	Втулка рулевой оси
3		3404027-15	Кожух
4		3404023-15	Гайка
5		180204	Подшипник
6		CQ1500514	Болт
7		3404032-15	Карданное соединение
8		3404031-15	Крестовина
9		3404033-15	Сальник
10		3404040-15	Подшипник
11		3404041-15	Упорное кольцо
12		3404022-15	Заглушка
13		3404030-15	Вал привода и карданное соединение
14		3404035-371	Втулка скольжения и вилка шарнира в сборе
15		3404046-15	Кожух пыльника
16		3404047-15	Пыльник
17		3404048-15	Карданное соединение
18		CQ35120	Гайка
19		Q40120	Плоская шайба
20		Q40420	Пружинная шайба
21		3404053-15	Корпус рулевого управления
22		3402010-240	Рулевое колесо и кнопки в сборе
23		3403061-240	Левый кожух рулевой колонки
24		3403062-240	Правый кожух рулевой колонки
25		3403049-15	Пылезащитный кожух
26		3403051K1H	Нижний чехол рулевой колонки
27		CQ1460820	Установочное место для болта
28		Q2710525	Винт
29		3404010-371	Рулевой вал и приводной вал в сборе

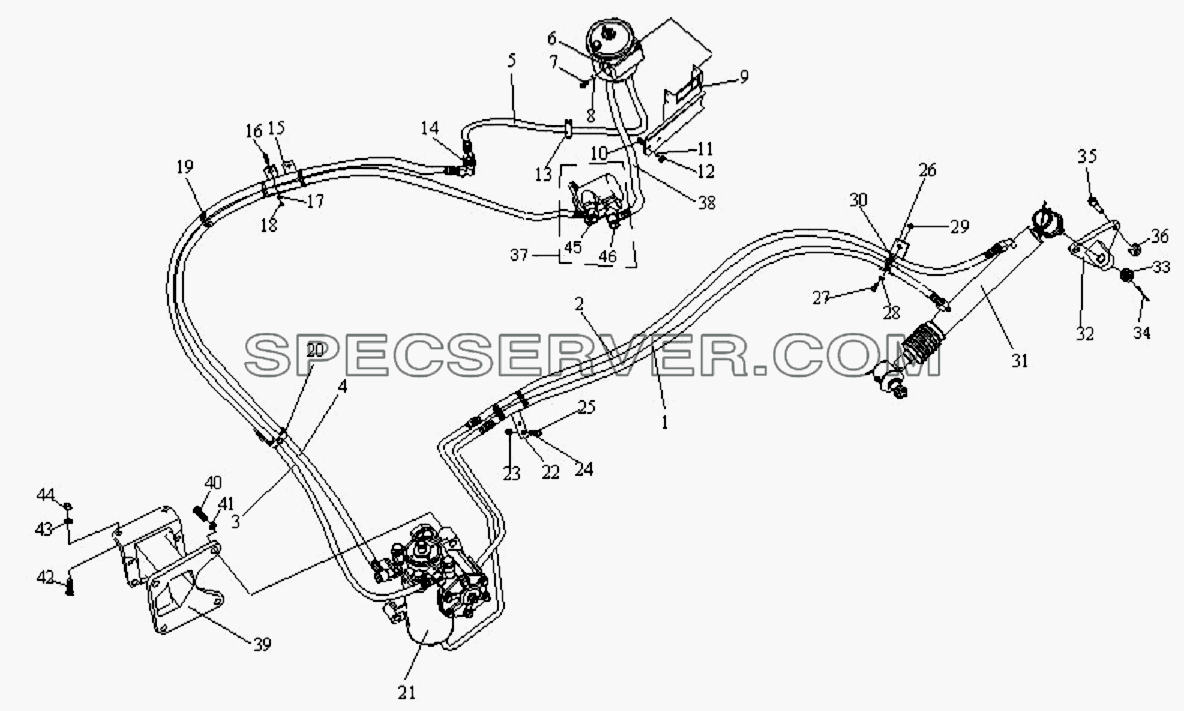

Силовая рулевая магистраль для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1104266-77	Защитное кольцо возвратной трубки
-		3406021-91	Пустотелый болт
-		3406021-91	Пустотелый болт
-		3406022-91	Пустотелый болт
-		3406022-91	Пустотелый болт
-		3406022-91	Пустотелый болт
-		3406029-362	Зажим нижней двойной трубы
-		3406321A8E	Трубка высокого давления
-		3406321A8E	Трубка высокого давления
-		3406322A8E	Уплотнительная шайба
-		3406322A8E	Уплотнительная шайба
-		3406322A8E	Уплотнительная шайба
-		3406424-242	Штуцер
-		3506427-240	Зажим
-		CQ1500845	Болт
-		CQ34008	Гайка
-		CQ35320	Гайка
-		Q1841665T	Болт
-		Q40108	Шайба
-		Q40308	Пружинная шайба
1		3406510-716/B	Первый шланг высокого давления в сборе
2		3406520-716/B	Второй шланг высокого давления в сборе
3		3406405-367	Возвратная трубка в сборе
4		3406030-716/B	Шланг высокого давления в сборе
5		3406440-716/B	Агрегат сливных труб
6		3408010-716/C	Топливный резервуар силового рулевого механизма в сборе
7		CQ1500816	Болт
8		Q40308	Пружинная шайба
9		3408020A367	Подставка в сборе
10		CQ1501025	Болт
11		Q40310	Пружинная шайба
12		CQ34010	Гайка
13		3406028-362	Зажимная крышка двойной трубы
14		3406117A8E	Штуцер возвратной трубки
15		3406046-367	Держатель трубки
16		CQ1500825	Болт
17		Q40308	Пружинная шайба
18		CQ34008	Гайка
19		T67417246	Пластмассовый хомут
20		3506426-240	Кронштейн
21		3411010-371	Рулевое управление с гидроусилителем в сборе рисунок образца
22		1703047-242	Угловая стойка - гибкий вал
23		CQ34008	Гайка
24		Q40308	Пружинная шайба
25		CQ1500835	Болт
26		3506421-201	Стойка трубопроводов
27		CQ1501230	Болт
28		Q40312	Пружинная шайба
29		CQ34012	Гайка
30		T67414646	Резиновая лента
31		S3409010-801	цилиндр усилителя и соединение в сборе
32		3409016-371	Стойка цилиндра усилителя
33		CQ38720	Гайка
34		Q5004040	Шплинт
35		Q1841655T	Болт
36		CQ32616	Гайка
37		3407020A604-0655	Силовой рулевой масляный насос в сборе
38		3406010A367	Впускной маслопровод в сборе
39		3403016-371	Кронштейн рулевого механизма
40		CQ1512050T	Болт
41		Q40320	Пружинная шайба
42		CQ1501650	Болт
43		Q40316	Пружинная шайба
44		CQ34016	Гайка
45		3407024-29DZ	Уплотнительная прокладка - силовой рулевой масляный насос
46		Q1841030	Болт
