№		Номер детали	Наименование запчасти
1		7000010-83Y/A	Низкое спальное место в сборе

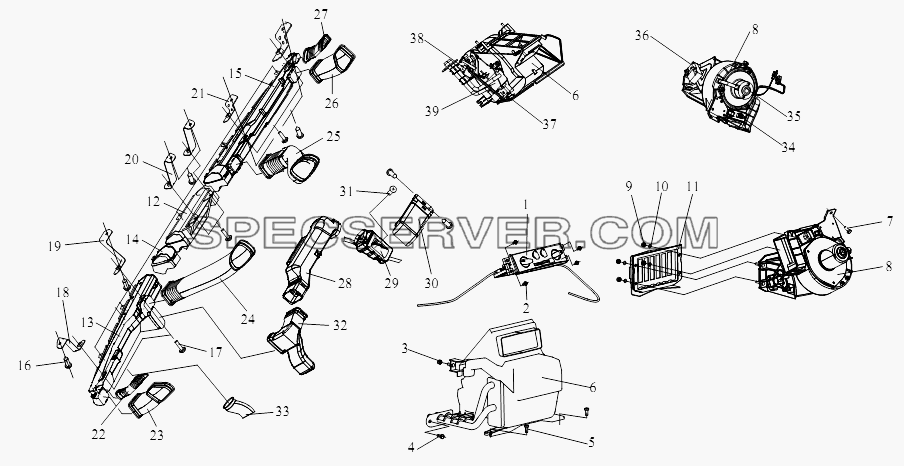

Отопление для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8100110-A18	Агрегат лицевой панели управления
2		Q2360620	Винт
3		CQ36408	Гайка
4		CQ1420820	Болт
5		CQ1460825	Болт
6		8101090-A18	Подогреватель в сборе
7		CQ1420816	Болт
8		8101040-A18	Воздуходувка в сборе
9		CQ34008	Гайка
10		Q40108	Шайба
11		8101570C109	Внешний воздушный фильтр в сборе
12		8101510-240	Центральный воздуховод в сборе
13		8101520-240	Левый воздуховод в сборе
14		8101520C109	Левый проходной вентиляционный трубопровод в сборе
15		8101530C109	Правый вентиляционный трубопровод в сборе
16		Q2360520	Винт
17		CQ2714216	Винт
18		8101610-240	Кронштейн левого воздуховода
19		8101620-240	Кронштейн левого воздуховода
20		8101630-240	Кронштейн центрального воздуховода
21		8101660-240	Кронштейн правого воздуховода
22		8102527-240	Воздуховод левой части ветрового стекла
23		8101551-240	Изогнутый воздуховод левого стекла
24		8101561-240	Изогнутый воздуховод центрального дефлектора
25		8101562-240	Изогнутый воздуховод центрального дефлектора
26		8101571-240	Изогнутый воздуховод правого стекла
27		8102528-240	Воздуховод правой части ветрового стекла
28		8101731C109	Центральный вентиляционный проход дутья к ногам
29		8101740-240	Заслонка направления воздушного потока в ноги пассажира
30		8101747-240	Переходная труба обдува ног пассажира
31		CQ2714813	Винт
32		8101721-240	Изогнутый воздуховод обдува ног водителя
33		8101564-50	Изогнутый воздуховод обдува ног
34		8101045-A18	Элемент сопротивления печки
35		8101050-367	Генератор с вертушкой в сборе
36		8101065-A18	Рулевой механизм внутреннего и внешнего пневматического управления в сборе
37		8101165-A18	Рулевой механизм управления температурой в сборе
38		8101180-A18	Рулевой механизм управления положением в сборе
39		8101095C109	Радиатор отопления в сборе

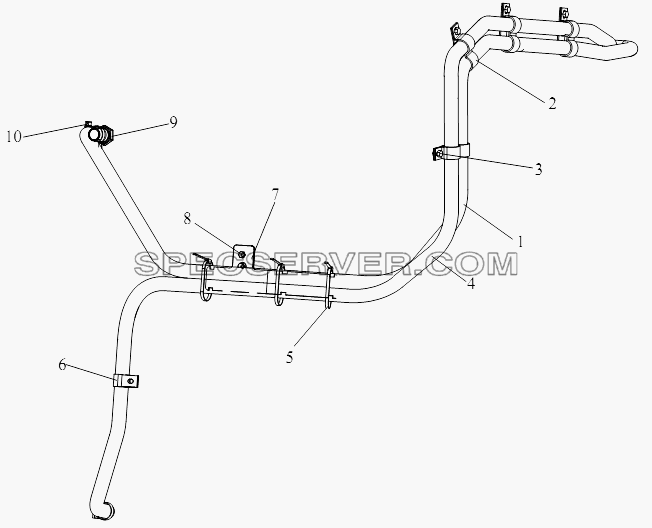

Водопровод отопления для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8101712-367	Трубопровод
2		8101546-Q3	Зажим для двух трубопроводов
3		CQ1460616	Болт
4		8101713-367	Трубопровод
5		T67437676	Пластмассовая лента
6		8101546-A1	Скоба - шланг
7		8101156-367	Кронштейн
8		CQ1460616	Болт
9		8101194-01	Штуцер
10		CQ67627B	Хомут

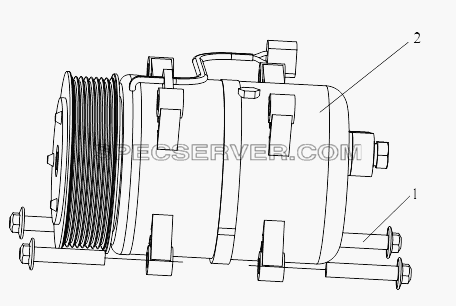

Охладительный компрессор для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1841030	Болт
2		8103020A36D	Охладительный компрессор в сборе

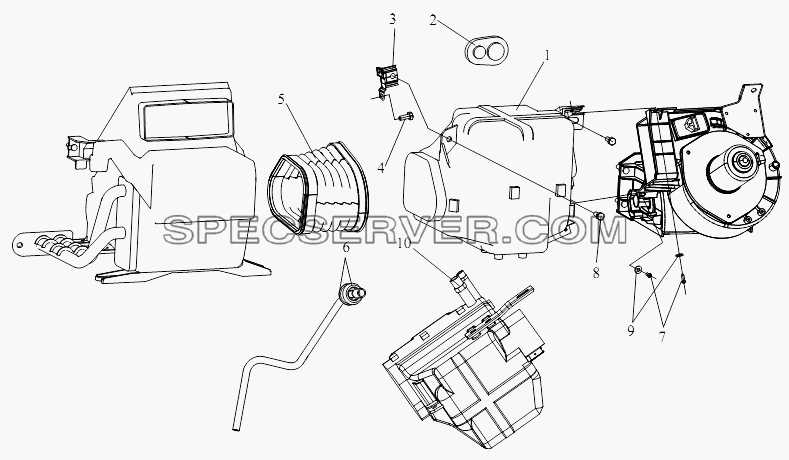

Охлаждающее устройство для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8107010-A18	Охладитель в сборе
2		8107094-50	Уплотнительное кольцо
3		8107065-50	Элемент держателя кондиционера
4		CQ1460816	Болт
5		8107070-50	Элемент воздухопровода
6		8107077-50	Уплотнительное кольцо шланга
7		Q2710516	Винт
8		CQ1460820	Установочное место для болта
9		Q40105	Шайба
10		8107020C109	Испаритель в сборе

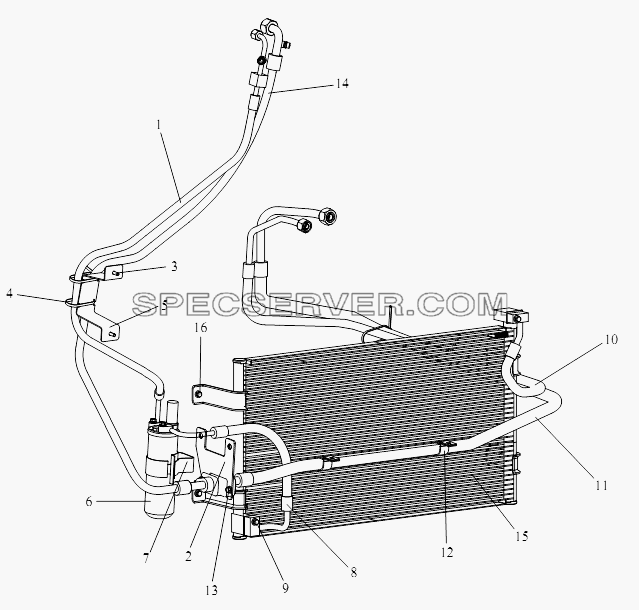

Перевозочный трубопровод фреона, контенсатор, резервуа для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		Q40106	Шайба
-		Q40306	Пружинная шайба
1		8108140-A18	Агрегат металлической трубы высокого давления - Агрегат от охладителя до гибкой трубы высокого давления
2		8108159-369	Кронштейн
3		CQ1460620	Болт
4		T67437676	Пластмассовая лента
5		8108156-367	Кронштейн трубопроводов
6		8109015-367	Резервуар хладагента с кронштейном
7		CQ1460825	Болт
8		8108110-369	Изогнутый трубопровод
9		CQ1460635	Болт
10		8108080A367	Возмущающий трубопровод высокого давления в сборе - от компрессора до компенсатора
11		8108060A367	Гибкая труба низкого давления - металлическая труба низкого давления
12		8101546-A1	Скоба - шланг
13		Q174B0625	Болт
14		8108070-A18	Агрегат металлической трубы низкого давления - Агрегат от охладителя до гибкой трубы низкого давления
15		8105015-367	Конденсор
16		CQ1460820	Установочное место для болта
