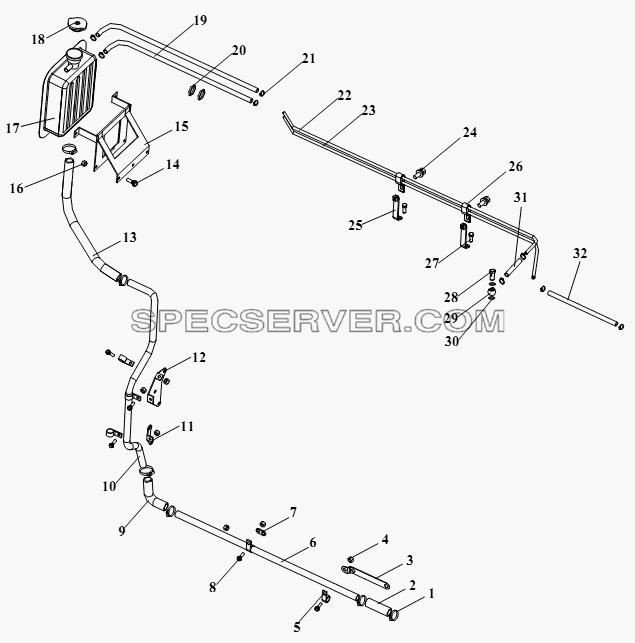

№		Номер детали	Наименование запчасти
1		CQ67635B	Хомут
2		1311046A263	Передний возвратный трубопровод
3		1307074A263	Держатель переднего возвратного трубопровода
4		CQ34008	Гайка
5		Q68622	Зажимная скоба
6		1311045A263	Передняя стальная часть возвратного трубопроводе
7		1307073A263	Задняя соединительная опора возвратного трубопровода
8		CQ1420820	Болт
9		1311043A263	Средняя стальная часть возвратного трубопроводе
10		1311040A263	Задняя стальная часть возвратного трубопроводе
11		1307072A263	Нижняя опора задней части возвратного трубопровод
12		1307071A263	Верхняя опора задней части возвратного трубопровод
13		1311041A263	Задняя резиновая часть возвратного трубопроводе
14		CQ1420820	Болт
15		1311040A242	Опора расширительного бачка
16		CQ34008	Гайка
17		1311010-1N	Расширительный бачок
18		1304010-A1	Крышка расширительного бачка
19		1311023A263	Трубопровод
20		1311051K1H	Защитный кожух
21		CQ67616	Хомут
22		1311027-263	Изогнутый трубопровод
23		1311026-263	Изогнутый трубопровод
24		CQ1460820	Установочное место для болта
25		1311030-263	Держатель в сборе
26		1311060-8E	Двойная зажимная скоба
27		CQ1460835	Болт
28		1311024-249	Полый болт
29		1311025-138	Изогнутая трубка к двигателю
30		CQ72314T5	Уплотнительное кольцо
31		1311028-263	Резиновая трубка к двигателю
32		1311022-131	Трубопровод к радиатору

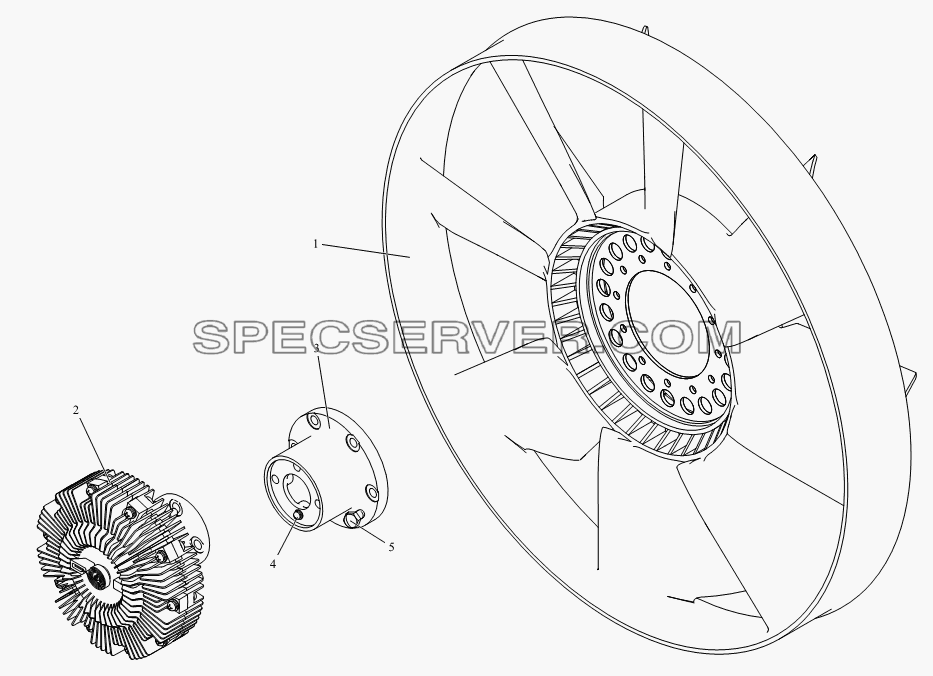

Вентилятор и муфта вентилятора для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		CQ34008	Гайка
-		CQ34010	Гайка
-		Q40108	Шайба
-		Q40308	Пружинная шайба
-		Q40310	Пружинная шайба
1		1308010-263	Вентилятор
2		1313010A263	Муфта вентилятора
3		1313063A263	Фланец
4		CQ1201030	Болт
5		CQ1421040	Болт

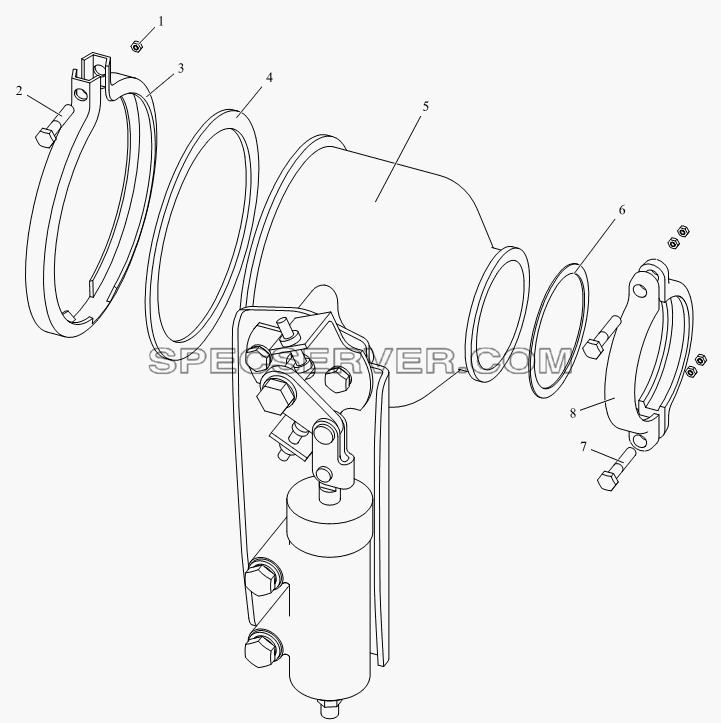

Выпускной тормозной клапан для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ34008	Гайка
2		CQ1600855	Шестигранный болт
3		3523011-263	Хомут
4		3523013-263	Прокладка
5		3523020-263	Выпускной тормозной клапан в сборе
6		3523014-263	Прокладка
7		CQ1600840	Шестигранный болт
8		3523012-263	Хомут

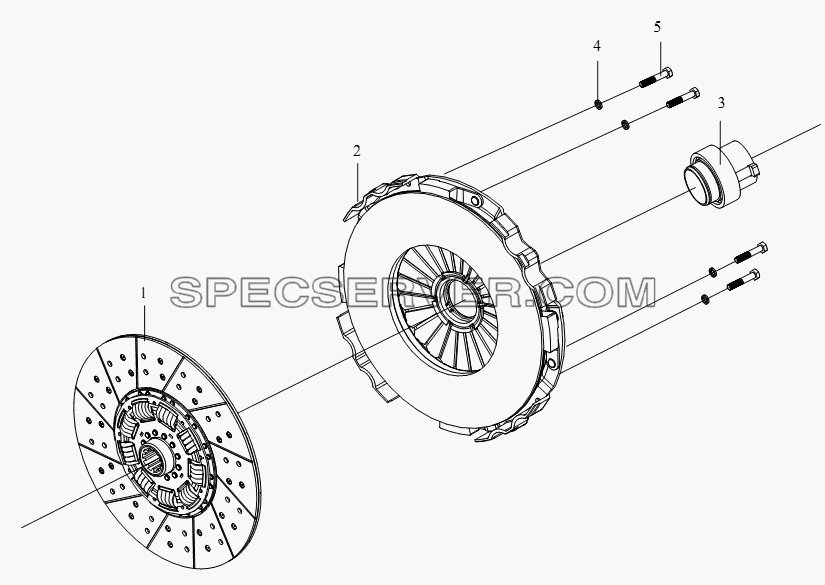

Сцепление для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1601210BA0H	Ведомый диск сцепления
2		1601310BA0H	Крышка сцепления
3		1601430-A7M	Выжимной подшипник
4		Q40310	Пружинная шайба
5		CQ1501065T	Шестигранный направляющий болт

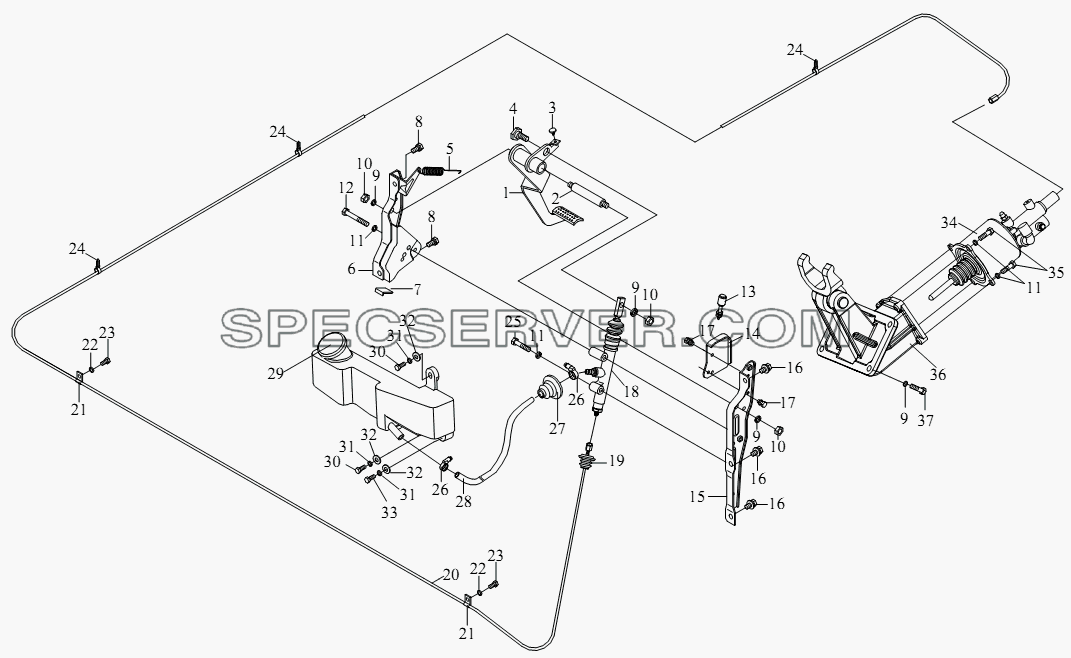

Регулирующий механизм сцепления для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1602037-50	Гильза педали сцепления
1		1602015-1H	Педаль и втулка сцепления
2		1602041-50	Вал педали сцепления
3		1602038-50	Верхний ограничитель
4		1602091-50	Винт
5		1602039-1H	Возвратная пружина
6		1602085E5H	Правая опора педали сцепления
7		1602092-50	Блок амортизатора
8		CQ1421020	Болт
9		Q40312	Пружинная шайба
10		CQ35312	Гайка
11		Q40310	Пружинная шайба
12		CQ1501065	Болт
13		3754030A8E	Переключатель
14		1602075-240	Держатель ограничителя в сборе
15		1602045E5H	Опора педали сцепления
16		CQ1461020	Болт
17		CQ1420816	Болт
18		1602110-367	Цилиндр сцепления
19		1602097B109	Штуцер
20		1602200A367	Трубопровод сцепления
21		1602237-263	Зажим трубопровода с резиновым кольцом
22		Q40208	Шайба
23		CQ1500816	Болт
24		T67427946	Пластмассовый хомут
25		CQ1501050	Болт
26		CQ67616	Хомут
27		1602097-367	Штуцер
28		1602096-367	Трубопровод цилиндра
29		1602100-362	Крышка бачка с гидравлической жидкостью
30		CQ1500620	Шестигранный болт
31		Q40306	Пружинная шайба
32		Q40106	Шайба
33		CQ1500625	Болт
34		1602300-367	Сервопривод сцепления в сборе
35		CQ1501030	Болт
36		1602120B260	Блок вилки сцепления
37		CQ1501235	Болт

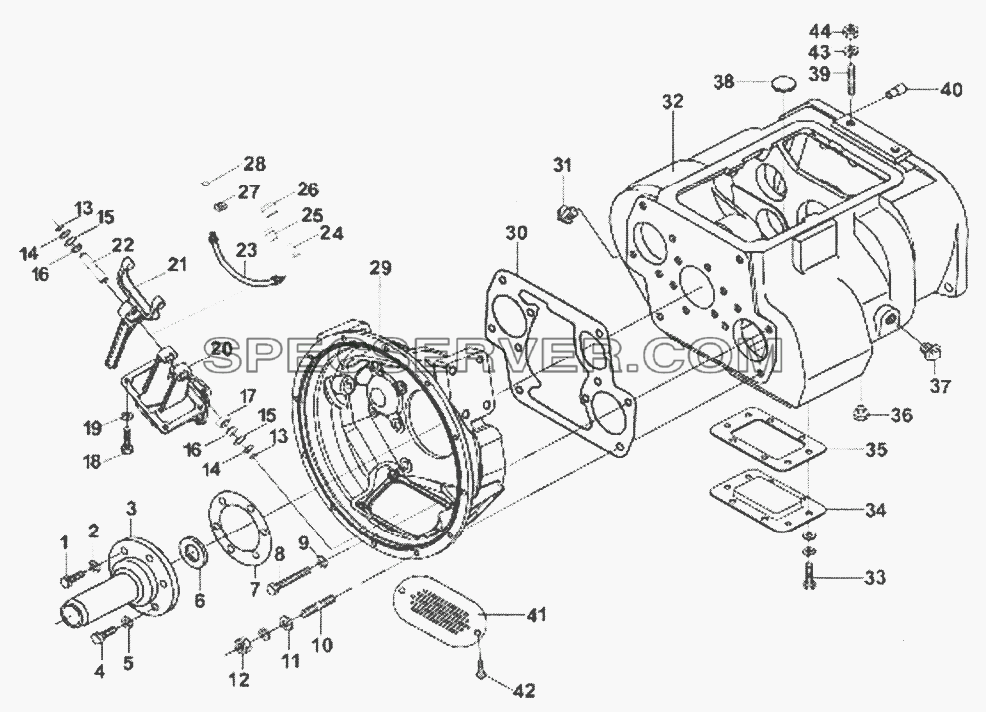

Сцепление и блок сцепления для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1701032	Болт
2		GB93-76	Пружинная шайба
3		JS180-1701040-3	Крышка подшипника первичного вала
4		GB21-76	Болт
5		GB93-76	Пружинная шайба
6		F500A-1802191	Сальник
7		14311	Прокладка крышки подшипника первичного вала
8		GB21-76	Болт
9		GB93-76	Пружинная шайба
10		C01056	Шпилька
11		GB95-76	Шайба
12		GB889-80	Контргайка
13		Q43125	Стопорное кольцо вала
14		JS180-1601029-1	Пыльник
15		Q43042	Стопорное кольцо
16		JS180-1601030-2	Втулка вилки
17		GB304-64UC25	Подшипник
18		Q150B1235	Болт
19		Q43012	Пружинная шайба
20		JS180-1601024-5	Опора вилки сцепления
21		JS180-1601021-4	Вилка сцепления
22		JS180-1601023-3	Ось вилки
23		J75-1601033	Смазочная трубка подшипника
24		J75-1601031	Штуцер
25		J75-1601035	Гнездо масленки
26		J75-1601034	Крышка масленки
27		Q40310	Пружинная шайба
28		Q72310T3	Уплотнительное кольцо
29		15410-17	Картер сцепления
30		20822	Прокладка картера сцепления
31		Q61304	Заглушка
32		18686	Картер коробки передач
33		GB21-76	Болт
34		16596	Прокладка
35		16929	Крышка
36		Q614B06	Заглушка
37		Q614B12	Заглушка
38		14373	Заглушка
39		GB73-76	Болт
40		14334	Стопорная шпилька
41		C04004-6	Крышка
42		GB21-76	Болт
43		GB93-76	Пружинная шайба
44		GB6171-86	Гайка
