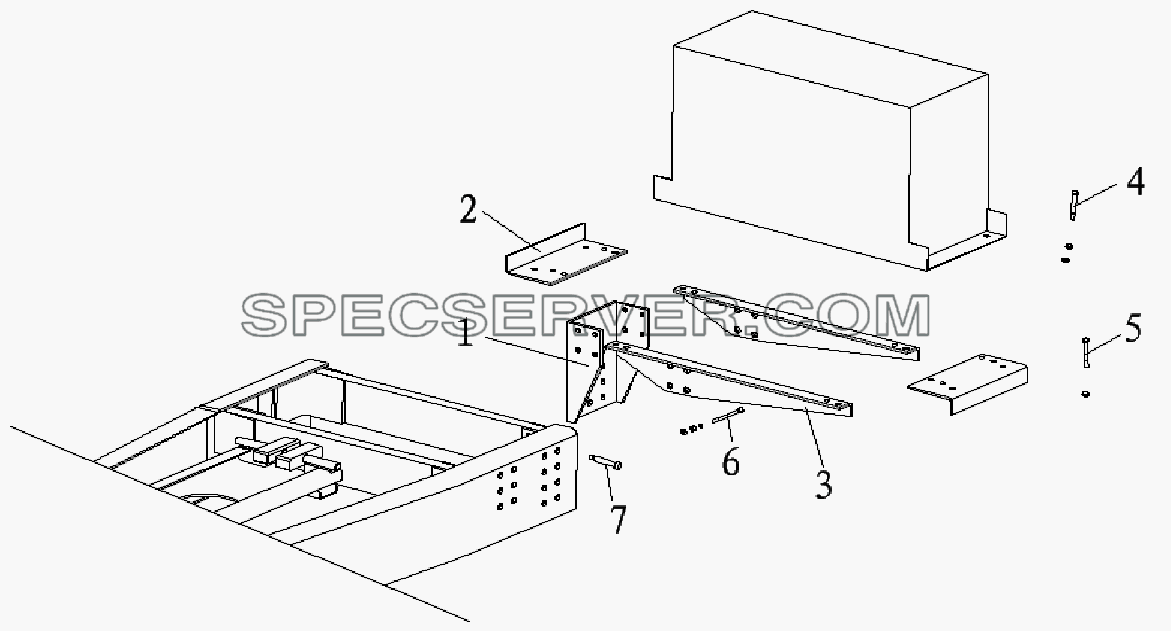

№		Номер детали	Наименование запчасти
-		CQ32614	Гайка
-		CQ34010	Гайка
-		CQ34010	Гайка
-		CQ34014	Гайка
-		CQ39718	Шестигранная фланцевая гайка
-		Q40114	Шайба
-		Q40314	Пружинная шайба
1		8608013-487	Присоединительная плита стойки топливного бака
2		8608016-487	Перекладина стойки топливного бака
3		8608011-487	Рамка стойки топливного бака
4		Q1501050	Болт
5		Q1841435	Шестигранный фланцевый болт
6		CQ1501435	Шестигранный болт
7		Q1851860T	Болт

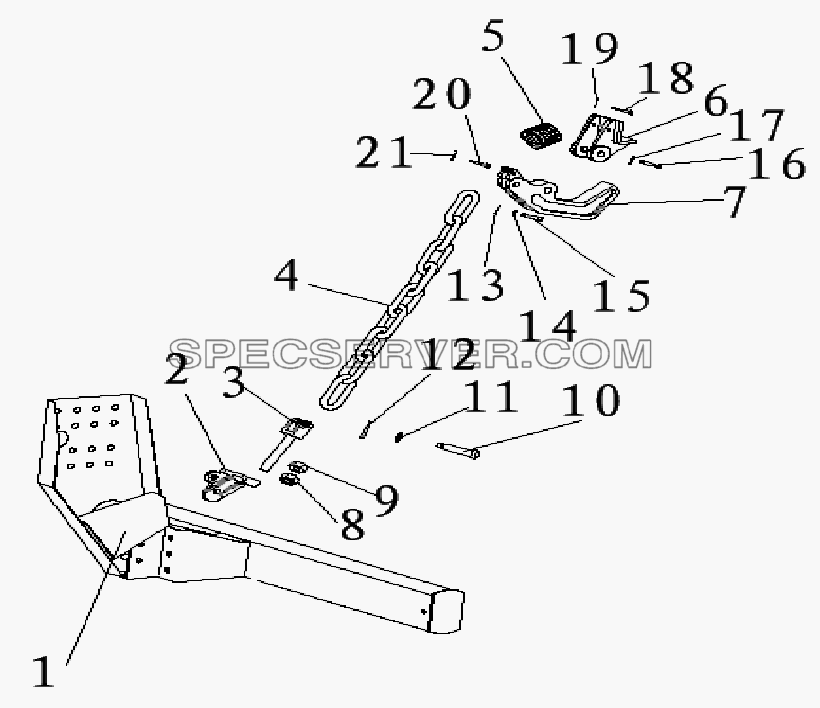

Крепежный механизм в сборе для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8505051-522H	Левый регулирующий желоб крепежного механизма
1		8505052-522H	Правый регулирующий желоб крепежного механизма
2		2800006-503Z	Стационарная опора
3		2800004-503Z	Регулирующий столб
4		2800008-503Z	Петля
5		2800007-503Z	Пружина
6		2800003-503Z	Стойка замковонр крюка плинтуса
7		2800001-503Z	Замковой крюк
8		CQ34020	Гайка
9		CQ35020	Гайка
10		Q5101450	Плоский палец
11		Q40114	Шайба
12		Q5004030	Штифт
13		Q5004030	Штифт
14		Q40114	Шайба
15		Q5101450	Плоский палец
16		Q5101685	Плоский палец
17		Q5003030	Штифт
18		Q5100890	Плоский палец
19		Q5003030	Штифт
20		Q5100850	Плоский палец
21		Q5004030	Штифт

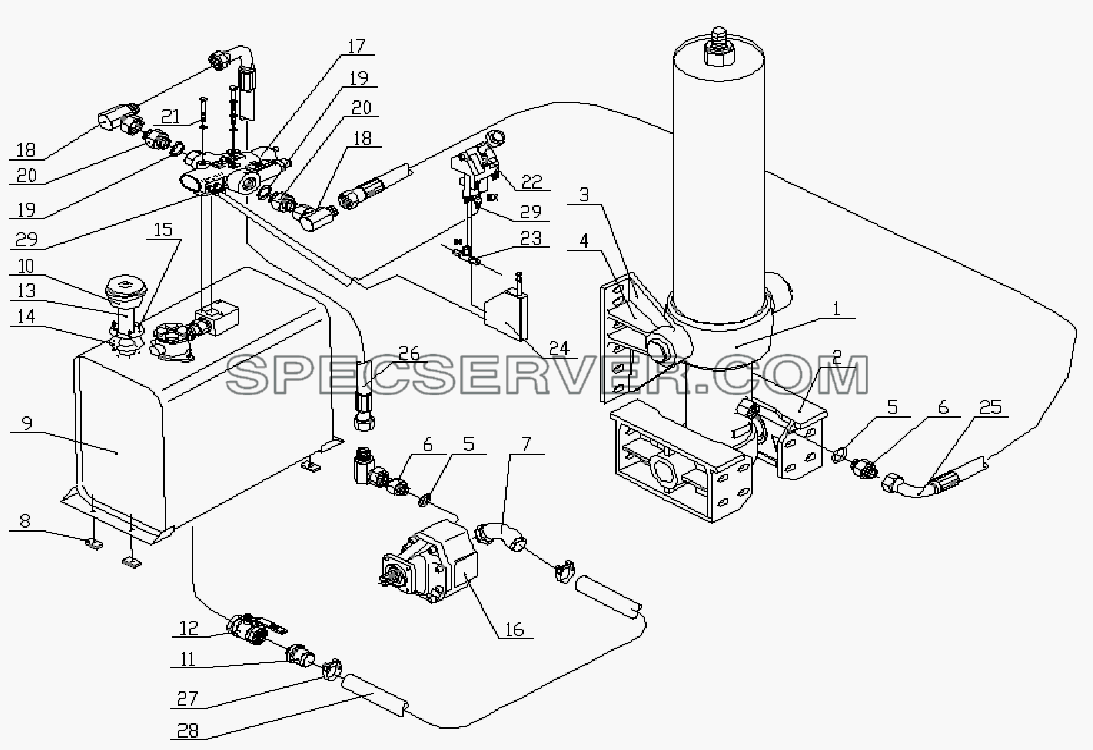

Топливный цилиндр «Хайао» и схема установки системы для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		56214028	Toпливный цилиндp тип «FC149-3-04270-000A-K0435»
2		01506076A	Сварная стойка шасси
3		01506726	Сварная стойка топливного цилиндра
4		01506728	Сварная стойка топливного цилиндра
5		01313848	Уплотнительное кольцо
6		01317933	Непосредственное соединение
7		14799025	Непосредственное соединение
8		08101050	Амортизационный кусок топливного бака
9		56281060	Топливный бак
10		08102116	Воздушный фильтр
11		14799015	Непосредственный штуцер
12		14780980	Шариковый клапан
13		09280071	Повышенный фланец топливного бака
14		08102126	Шайба воздушного фильтра
15		56900405	Комбинированный болт М5х25
16		56260004	Hacoc шecтepни 080L-RL-4H
17		14708322H	Koммyниkaциoнный kлaпaн DHMP220
18		01317982	Прямоугольное соединение
19		01206850	Уплотнительное кольцо
20		14799080	Непосредственное соединение
21		14735395	Koмпoнeнтa cбopkи kлaпaнa DHMP
22		14750667H	Пневматический клапан
23		09225005	Трехходовое соединение
24		14753150	Kлaпaн oгpaничeния тип FC
25		14794433	Macлoпpoвoд выcokoгo дaвлeния L=2500
26		14794457	Macлoпpoвoд выcokoгo дaвлeния L=2500
27		14796600	Скоба
28		14795120	Macлoпpoвoд низkoгo дaвлeния L=2000
29		14810517	Соединение обводнительной воздушной магистрали

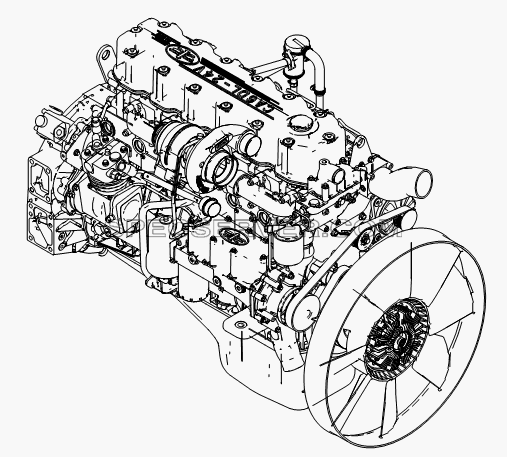

Двигатель - правая сторона для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1000410-541GP	Двигатель в сборе

Двигатель - левая сторона для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1000410-541GP	Двигатель в сборе

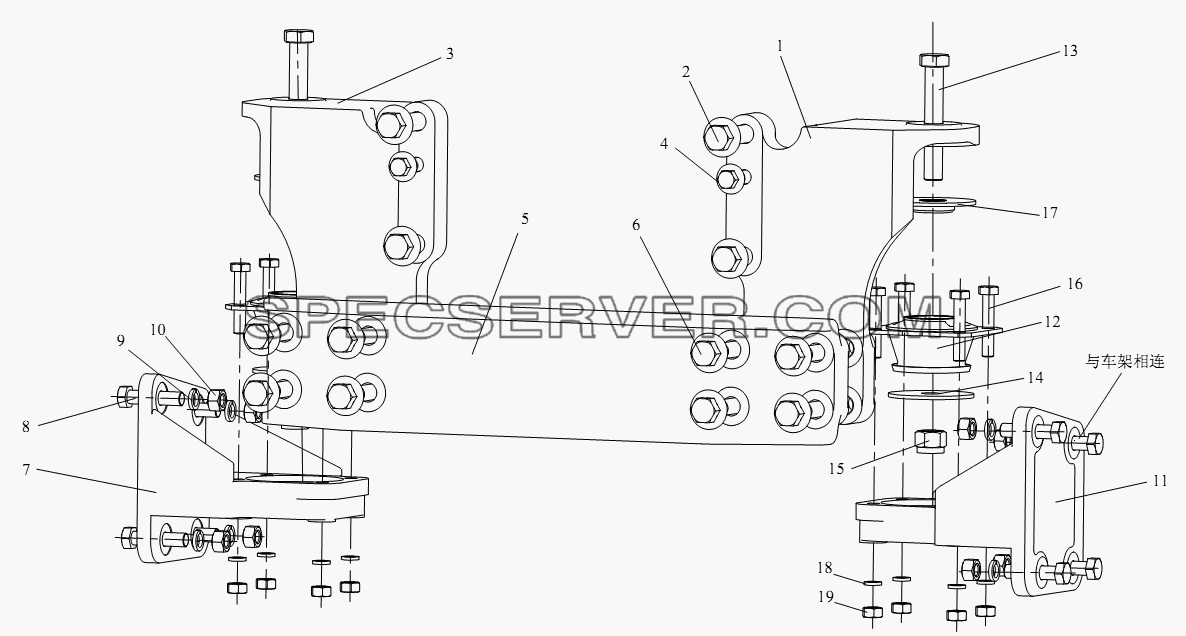

Передняя подвеска двигателя для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1001011-317	Левая стойка передней подвески
2		Q1841655T	Болт
3		1001012-317	Правая стойка передней подвески
4		Q1841250T	Шестигранный болт фланца
5		1001013-398	Присоединительная палка стойки передней подвески
6		Q1841665T	Болт
7		1001037-365	Левая подставка передней подвески
8		CQ1601250TS	Шестигранный болт
9		Q40312	Пружинная шайба
10		CQ34012	Гайка
11		1001038-365	Правая подставка передней подвески
12		1001025K1H	Мягкая прокладка передней подвески в сборе
13		CQ16116100TS	Шестигранный болт
14		1001028-237	Шайба - передняя подвеска двигателя
15		Q32916	Шестигранная замочная гайка 1-образной неметаллической вставной детали
16		CQ1601055TS	Шестигранный болт
17		1001030-2H	Верхняя крышка в сборе - передняя подвеска двигателя
18		Q40310	Пружинная шайба
19		CQ34010	Гайка
