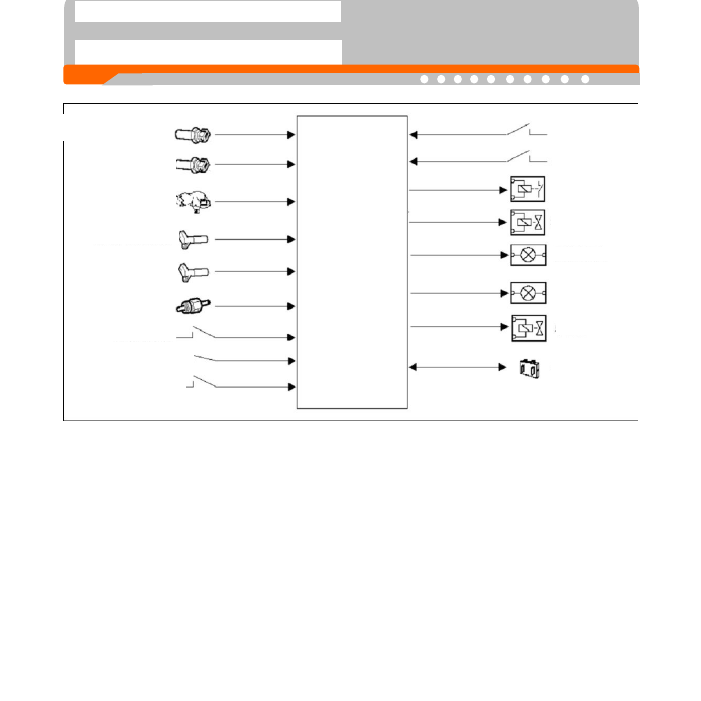

Принципиальная схема электрической системы (BF4M2012-13E3)

Датчик температуры

охлаждающей жидкости

Датчик температуры

топлива

Датчик температуры

впускного давления

Датчик

положения

кулачкового вала

Датчик газовой педали

Выключатель главного

тормоза

Выключатель

вспомогательного тормоза

Выключатель сцепления

Контрольный
элемент двигателя

Выключатель запуска

Выключатель
выпускного запуска

Реле прогрева

Электроклапан
выпускного тормоза

Указатель прогрева

Указатель
неисправности

Монобочный насос

Соединение
диагностического
прибора

Датчик положения

коленчатого вала



- 108 -

Простые проверки и обслуживание

Обслуживание и уход





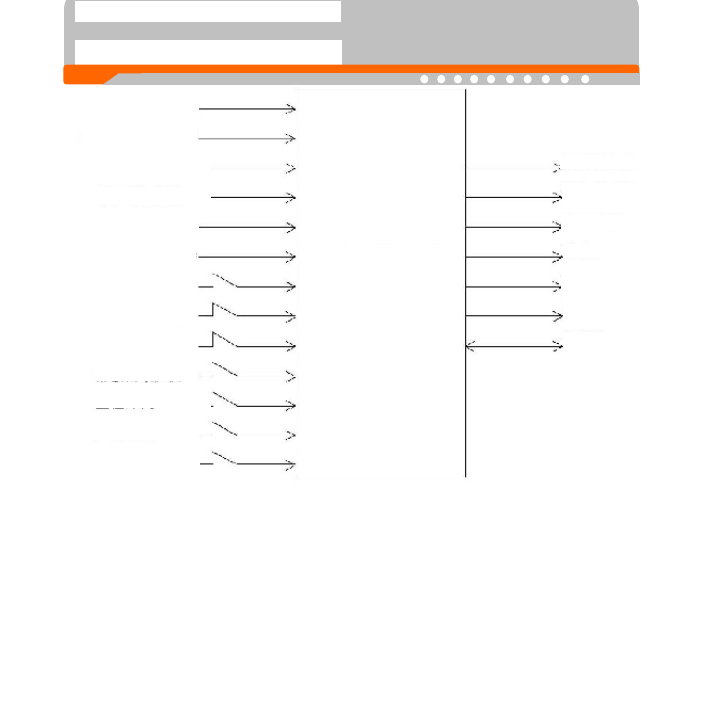

Принципиальная схема электрической системы (CA4DF3-13E3)

Датчик положения

кулачкового вала

Контрольный элемент

двигателя

Датчик положения

коленвала

Датчик температуры

охлаждающей жидкости

Датчик давления магистрали

Датчик температуры

впускного давления

Датчик электронной

газовой педали

Выключатель главного

тормоза

Выключатель

вспомогательного тормоза

Выключатель

сцепления

Выключатель

диагностики

Выключатель на

нейтральном положении

Выключатель запуска

Выключатель

выпускного тормоза

Реле прогрева

Клапан

выпускного

тормоза

Топливный насос

Маслораспылитель

Указатель  холодного
запуска

Указатель
диагностики
Диагностический
прибор



- 109 -

Простые проверки и обслуживание

Обслуживание и уход





(BF4M2012-13E3)

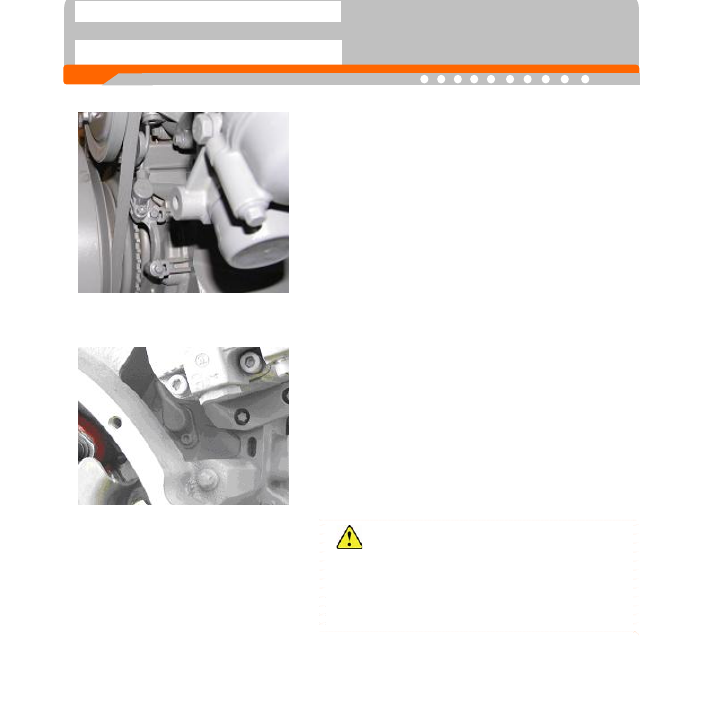

Датчик положения коленчатого вала

X

Контролирует сигнал положения коленчатого
вала  двигателя  (обороты  и  угловой  сигнал
двигателя),  и  передает  данный  импульсный
сигнал  в ECU. Контролирует  сигнал
положения  коленчатого  вала  двигателя
(обороты  и  угловой  сигнал  двигателя),
передает  в ECU распределительный  сигнал,
составной  из  сигналов  датчика  положения
коленчатого вала и кулачкового вала.

X

Установлен на картере маховика двигателя.



(BF4M2012-13E3)

Датчик положения кулачкового вала

X

Контролирует

сигнал

положения

кулачкового

вала

(фазовый

сигнал

двигателя), и передает данный импульсный
сигнал  в  качестве  сигнала  определения
места цилиндра в ECU.

X

Установлен  на  части  масляного  насоса
высокого давления двигателя.



Внимание

Закрепление  бухты  проводов  должно  быть
надежным.  Соединительные  части  должны
иметь  надежные  контакты.  Фиксирующие
болты датчиков должны быть надежными.





- 110 -

Простые проверки и обслуживание

Обслуживание и уход



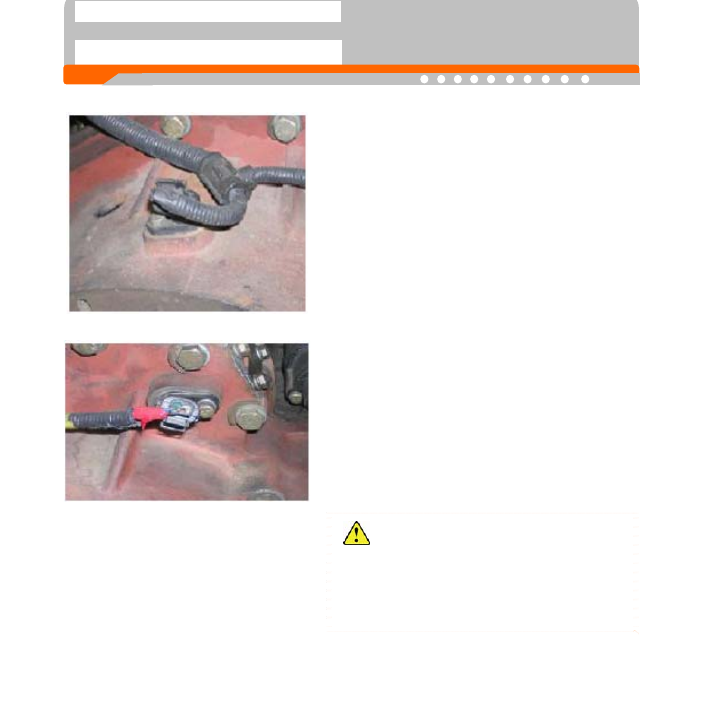

(CA4DF3-13E3)

Датчик положения коленчатого вала

X

Контролирует

сигнал

положения

коленчатого  вала  двигателя  (обороты  и
угловой  сигнал  двигателя),  передает  в
ECU

распределительный

сигнал,

составной из сигналов датчика положения
коленчатого вала и кулачкового вала.

X

Установлен на маховике двигателя.

(CA4DF3-13E3)

Датчик положения кулачкового вала

X

Контролирует

сигнал

положения

кулачкового

вала

(фазовый

сигнал

двигателя),

и

передает

данный

импульсный  сигнал  в  качестве  сигнала
определения места цилиндра в ECU.

X

Установлен  на  части  масляного  насоса
высокого давления двигателя.

Внимание

Закрепление бухты проводов должно быть
надежным. Соединительные части должны
иметь  надежные  контакты.  Фиксирующие
болты датчиков должны быть надежными.
