Грузовик FAW CA5250GJBP66K2T1E4. Руководство - часть 17

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Регулярный уход

F1/10a

Мотор стеклоочистителя

F17/5a

Приборы cpu / магнитола /
gps

F33/5a

Лампочка для чтения над
водителем

Реле стеклоочистителя
(низкоскоростное)

F49/30a

F2/5a

Переключатели типичный
осмотр и уход / zf коробк а
/

контроллер

при

возникновении проблем

F18/10a

Светосигнализатор

F34/15a

Источник

питания

выключателя управления

Реле стеклоочистителя
(высокоскоростное)

F50/5a

F3/5a

Выхлопной тормоз

F19/10a

Контроллер абс

F35/15a

Централизованный
контроллер света

Реле заднего рабочего
освещения (для тягача)

F51/10a

Электропитание

F4/5a

F20/25a

Контроллер

абс

(для

прицепа)

F36/20a

Электродвигатель отопителя

Реле тормоза двигателя

F52/15a

Централизованный
контроллер света

F5/5a

Выключатель блокировки
дифференциала

F21/30a

Главное реле

F37/30a

Мотор
гидравлическогоопрокидыва
ния

F53/10a

Одометр/автономный
отопитель

F6/5a

Выключатель питания bz

F22/20a

Контроллер дверей

F38/15a

Противотуманные фары и
фонари

F54/15a

F7/5a

Рабочее

освещение

сзади

F23/10a

Провая фаналь заднего хода

F39/15a

Реле фары заднего хода

F55/5a

Автономный
отопитель

F8/5a

Комбинация приборов

F24/10a

Левая фаналь заднего хода

F40/15a

Реле спикера

F56/5a

Централизованный
контроллер света

F9/5a

Фонари заднего хода

F25/5a

Abs контроллер

F41/10a

F57/10a

Электропитание

F10/10a

Зеркало заднего вида с
электроприводом

обогревом

F26/5a

Переключатель

рычага

высокого и низкого рычаг
переключения

F42/10a

J10

Реле кондиционера

F58/30a

F11/10a

F27/5a

Контроллер абс

F43/10a

J11

F59/5a

F12/10a

Тормоз двигателя

F28/5a

Спикер

F44/5a

Осушитель воздуха

J12

Реле противотуманных
фар

F60/5a

F13/10a

Радио /прикуливатель

F29/5a

Выключатель

управления

гидравлического
опрокидывания

F45/5a

Светосигнализатор

J13

Реле задней фонаря

F14/5a

Главный

выключатель

источника питания b1

F30/5a

Переключатель блокировки
межколесного
дифференциала

F46/10a

Задняя фара

J14

Реле фаналя переднего
хода

J16.j17︱запасно︳

F15/5a

Диагностический разъем
абс

F31/5a

Указатель тормоза

F47/5a

Правая фара переднего хода

F61-f74 ︱Запасно︳

5a︱пять︱ 10a︱три︱ 20 a︱один︱

15 a︱три︱ 25 a︱один︱ 30 a︱один︱

F16/10a

Электромагнитный
клапан

выхлопного

тормоза(для Denso)

F32/5a

Кондиционер

F48/5a

Левая фара переднего хода

J16︱Клемма №4︳j17︱Клемма №5︳

Инструкция по эксплуатации серии J6P
«Зефан» коммерческого автомобиля.

Регулярный уход

зк

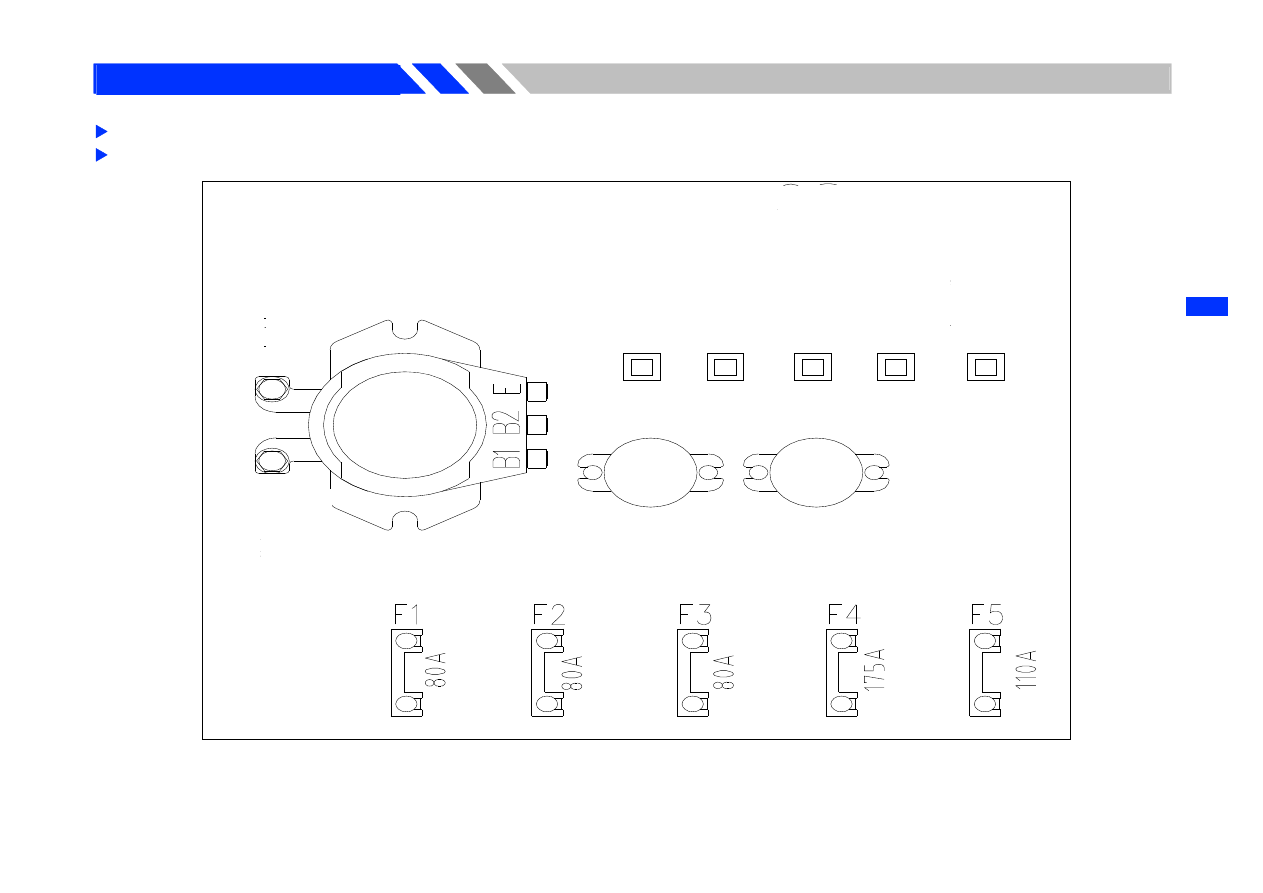

Распределительная коробка

Расположен на рамке.

Откройте крышку, увидите соответствующее функциональное описание.

После

соединения

кабелей

свяжите их соответствующими
стяжками

та

те

кк

ум

то

(

со

ни

те

кр

сны

)

кк

ум

то

(

со

ни

те

кр

сны

)

кл

те

кт

гни

тны

ст

те

(с

не

)

гр

те

(со

ни

те

ты

)

не

то

–

со

ни

те

то

ст

кк

ум

то

кл

те

кт

ни

кк

ум

то

кл

те

кт

та

ни

кл

те

кт

гни

тны

та

те

гр

те

не

то

Силовое реле (для старта)

Силовое реле（подогрева）

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Регулярный уход

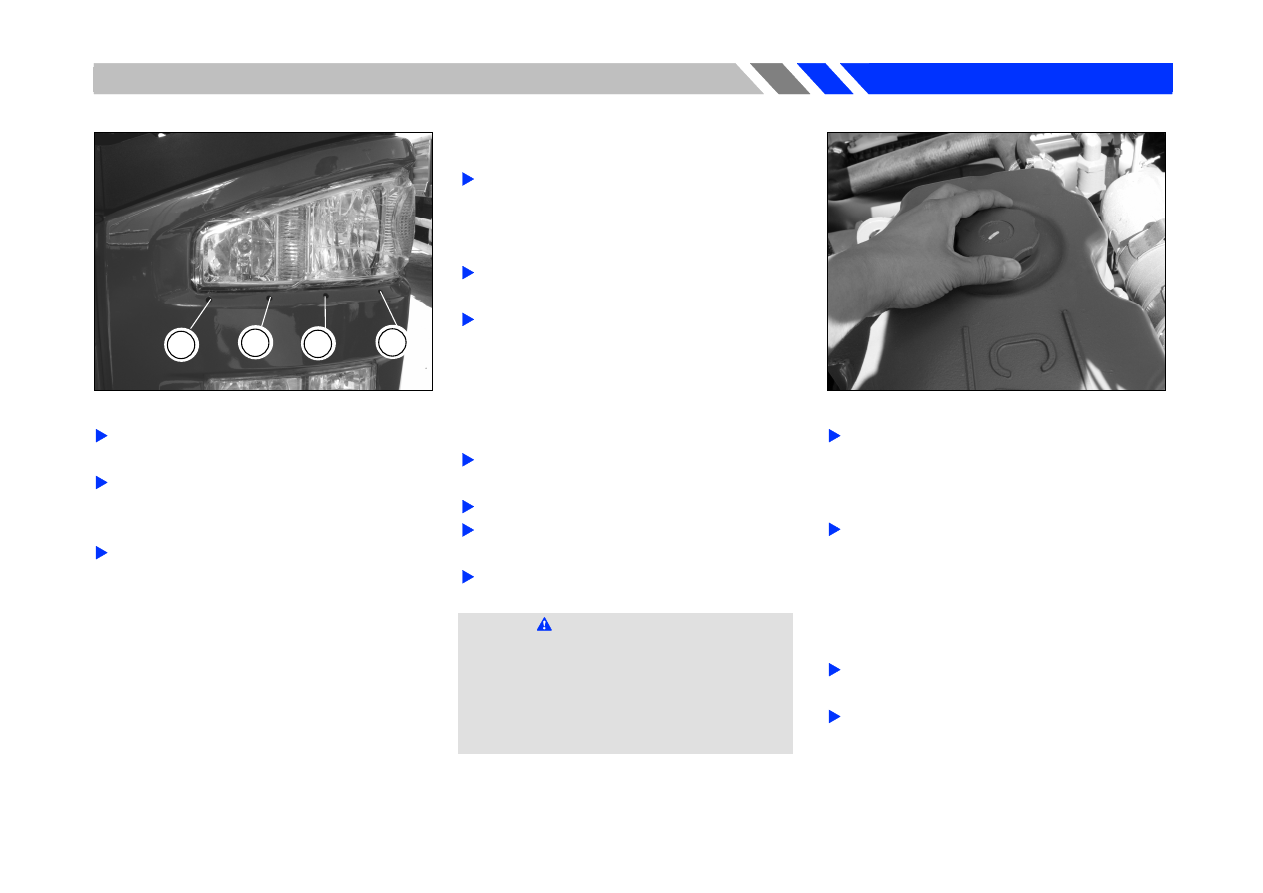

Регулировка света фар

Схема левой фары, четыре отверстия

регулировки.

Двойного использования инструментов

автомобиля отвертки обрезки от почти голых

форму.

Форма света должна соответствовать

GB4599
－

: вертикальная регулировка луча

①

заднего хода.
－

: горизонтальная регулировка луча

②

заднего хода.
－

: горизонтальная регулировка луча

③

переднего хода.
－

: вертикальная регулировка луча

④

переднего хода

Смазка

Замена масла

При сборке узла в разобранном, смажте

каждые подшипники, втулки и другие

смазкой; особено на трущихся поверхностях

деталей.

Всегда проверяйте сборку уровней

смазочной жидкости, пополнить.

Достичь требуемого пробег автомобилей,

вы должны заменить соответствующие

масла сборки или трансмиссионное масло.

Периодичность замены масел в
сборочных единицах

Для двигателя через каждые10000км

пробега

Через каждые 20000км.вариатор

Для ведущего моста через каждые

20000км пробега

Система рулевого управления через

каждые 20000км. Или полгода

ПРЕДУПРЕЖДЕНИЕ

Строго соблюдайте с выбором смазочных

⊙

материалов в соответствии со стандартом.

Запрещается смешивать смазочные

⊙

материалы различных марок и различных

производителей.

Замена моторного масла

Поставьте автомобиль на ровном месте,

подложите деревянные бруски или кирпичи

под колеса — что бы автомобиль не

скатился.

В нагретом автомобиле (температура

масла около 80

), открутить нижнюю часть

℃

сливной пробки поддона картера (обратите

внимание, что масло горячее, чтобы не

обжечь

руку!),

Очистите

посадочную

поверхность.

Затяните пробку сливного отверстия

после сливания масла.

Отразить кабину, вы можете увидеть

заливную горловину масляного фильтра.

Добавить

масло,

что

уровень

масла

Инструкция по эксплуатации серии J6P
«Зефан» коммерческого автомобиля.

Регулярный уход

зк

достигал верхнего предела на щупе.

Запустите двигатель холостого хода

несколько минут, остановка 30 минут,

проверьте масляный манометр, уровень

масла должен находиться между двумя

метками.

Периодичность замены масла

－ После 2500км пробега
－ Через каждые 10000км пробега.

Емкость топливного бака: 23 л Примерно.

Масло:

－ марка и рабочая температура должны

быть

определены

зависимости

от

реальных эксплуатационных условий в

сочетании с «Таблицей горюче-смазочных

материалов». P75

ПРЕДУПРЕЖДЕНИЕ

Вязкос

⊙

ть масла сильно зависит от

температуры окружающей среды, поэтому

Вы

должны

выбрать

масло

соответствующей вязкости с температурой

окружающей среды.

Если эксплуатация автомобиля в среде,

⊙

температура окружающего воздуха ниже

диапазон температуры масла, это повлияет

на пусковые характеристики, но не причинят

вреда. Однако, если масло не подходит для

долгосрочного использования ускорит износ

двигателя.

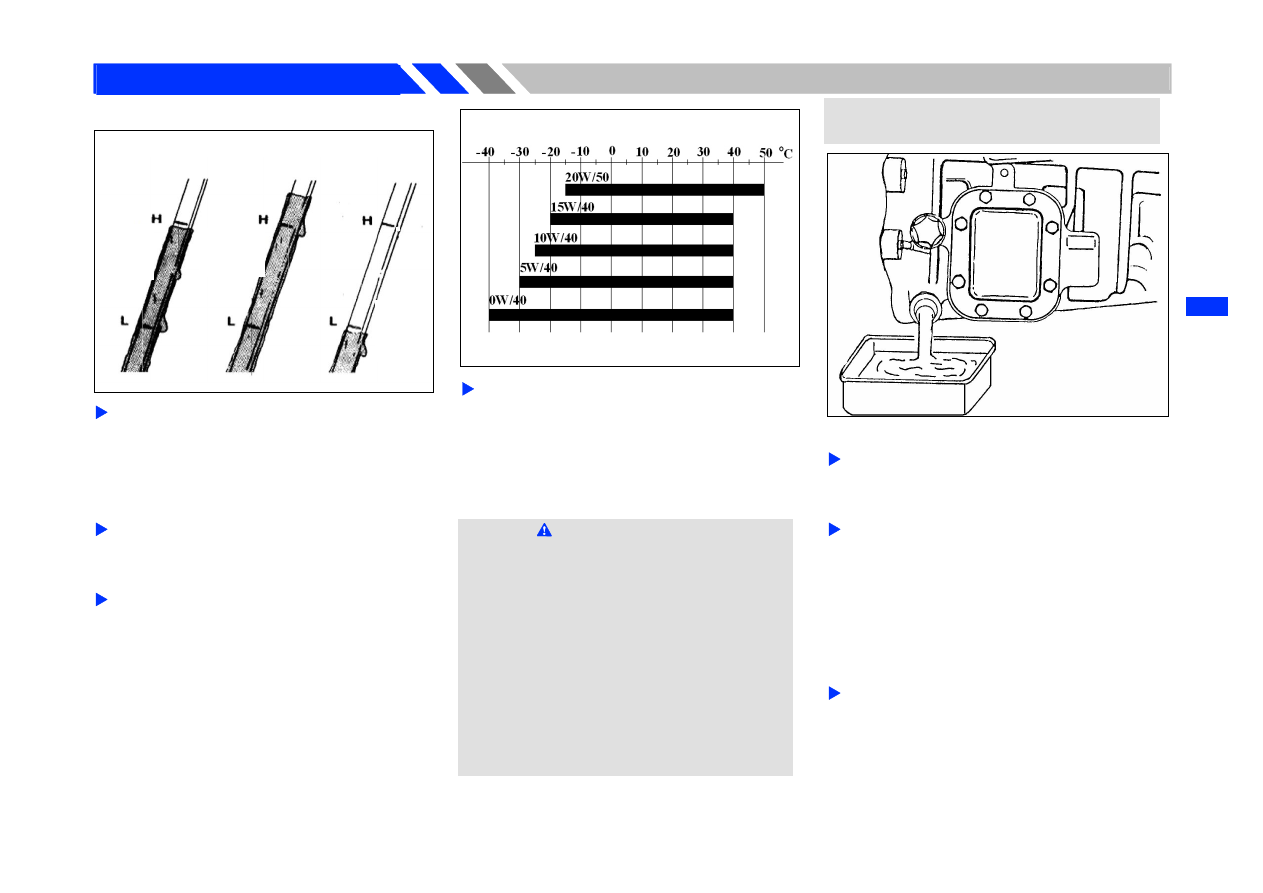

Замена масла в КПП

Проверьте уровень смазочного масла

через каждые 10000км пробега, при наличии

утечки добавьте масло в любое время.

Периодичность

замены

масла:

периодичность замены масла должна быть

определена в зависимости от реальных

эксплуатационных условий в соответствии с

«Таблицей

работ

по

регулярному

техническому обслуживанию». P121～122.

Масло: марка и рабочая температура

должны быть определены в зависимости от

реальных эксплуатационных условий в

сочетании с «Таблицей горюче-смазочных

Нормал

ьно

Слишком

высокая

Слишко

м низкая
