Грузовик FAW CA5250GJBP66K2T1E4. Руководство - часть 3



6

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приборы и сигнальные индикаторы



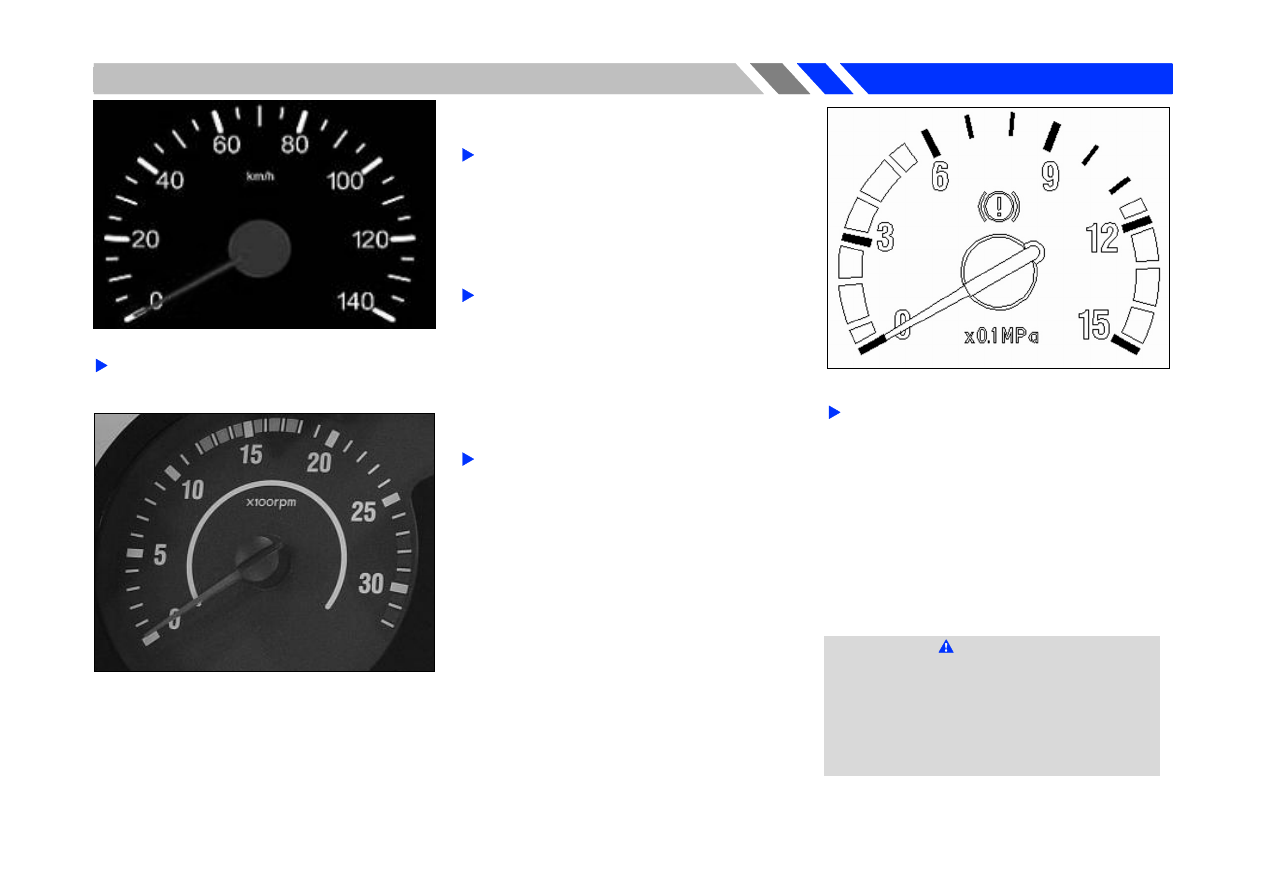

Спидометр

  Спидометр

показывает

скорость

движения автомобиля и пробег автомобиля.







Указатель

оборотов

двигателя

(тахометр)

  На ровной дороге следует держать число

оборотов двигателя ниже 1500 об./ мин,    на

наклонной  дороге  число  оборотов  должно

находиться  между  1500  ~  1600  об.  /  мин.

Такая

работа

приведет

к

лучшей

производительности двигателя.

  Число  оборотов  двигателя  превышает

2300  об./  мин,  т.е.  на  панеле  приборов

красная  зона,  это  обозначает,  что  оборот

вращения

превышает

предел.

Разнос

двигателя  в  течение  продолжительного

времени

приведет

к

повреждению

двигателя.

  При

использовании

моторного

тормоза-замедлителя

частота

вращения

двигателя  должна  быть  составлена  в

пределах 1800-2200 об/мин.



Манометр

  Манометр

представляет

собой

двухстрелочный манометр.
－Передняя  стрелка  манометра  показывает

давление в ресивере тормозных механизмов

передних

колес

(контурах

тормозных

механизмов передних колес).
－ Задняя  стрелка  манометра  показывает

давление в ресивере тормозных механизмов

задних

колес

(контурах

тормозных

механизмов задних колес).

ВНИМАНИЕ

⊙  При  движении  автомобиля,  давление  в

тормозных

механизмах

должно

быть

составлено в пределах 0.7-0.9 МПа.
⊙  Если  давление  ниже  0.55  МПа  (т.  е.

сигнальный  индикатор  неисправности  в



7

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приборы и сигнальные индикаторы





П

р

и

б

о

р

ы

 и

 си
гна
л

ь

ны
е

 и

н

д

и

к

а

то

р

ы



тормозной системе загорается), немедленно

остановите

автомобиль

и

проводите

необходимую проверку.



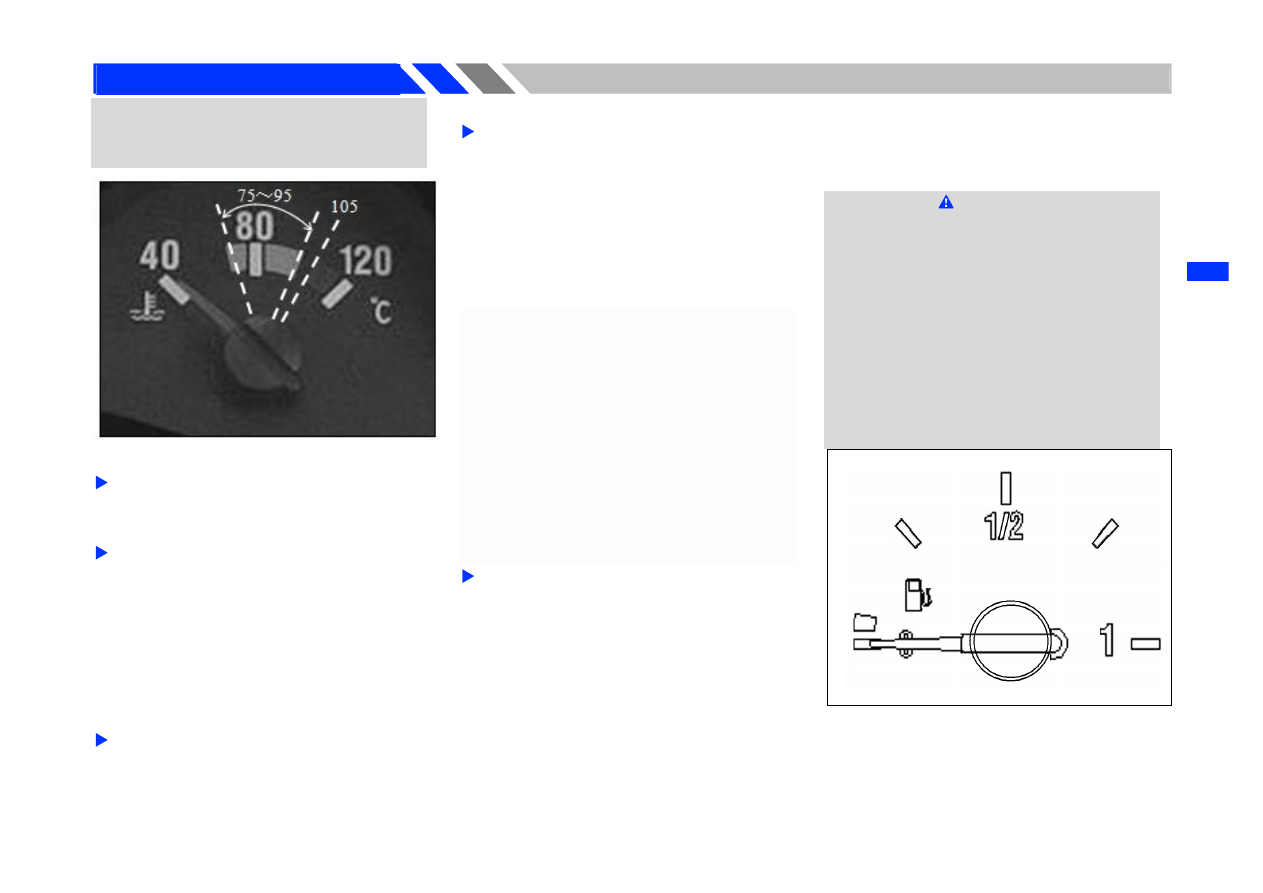

Указатель температуры воды

  Указатель температуры воды показывает

температуру  охлаждающей  жидкости  в

двигателе.

  После  каждого  успешного  запуска

холодного  двигателя,  следует  оставить

двигатель  работать  на  средних  и  низких

оборотах  в  течение  5-10  минут,  чтобы

прогревать двигатель, постепенно повышать

частоту  вращения  дизельного  двигателя,  не

оставляйте холодный двигатель работать на

высоких оборотах.

  В  процессе  движения,  нормального

диапазона

температуры

охлаждающей

жидкости    составляет 75 ~ 95 ° C.

  Если  стрелка  ушла  в  красную  зону

(105°C),  сигнальный  индикатор  загорается,

это  означает  перегрев  двигателя,  в  этом

случае  следует  тотчас  же  остановить

автомобиль на безопасном месте и оставить

двигатель  работать  на  оборотах  немного

выше, чем обороты холостого хода, с целью

охлаждения двигателя.





После возврата стрелки в зеленую зону,

выключите

двигатель

и

выполните

следующие проверочные работы:
－Проверьте  наличие/отсутствие  утечек  из

радиатора и шлангов.
－

Проверьте

уровень

охлаждающей

жидкости,  при  необходимости  доведите

уровень

охлаждающей

жидкости

до

требуемой нормы.

－

Проверьте

наличие/отсутствие

посторонних веществ в передке радиатора.
－ Проверьте  рабочее  состояние  муфты

вентилятора.

ВНИМАНИЕ

Если  дизельный  двигатель  работает  на

высоких  оборотах  или  с  высокой  нагрузкой,

после  остановки  автомобиля  нельзя  тотчас

же  выключить  двигатель,  следует  оставить

двигатель  работать  на  холостом  ходу  в

течение  3-5  минут,  чтобы  отвести  тепло  от

камеры сгорания, подшипников, нагнетателя

и  других  элементов  с  помощью  машинного

масла  и  охлаждающей  жидкости,  с  целью

избежания повреждения из-за перегрева.









8

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приборы и сигнальные индикаторы

Указатель уровня топлива

Указатель  уровня  топливо  показывает

уровень топлива в топливном баке.

0: пустой топливный бак.

1: полный топливный бак с топливом

ВНИМАНИЕ

Если  стрелка  приближается  к  красной  зоне,

следует своевременно добавлять топливо. В

противном

случае,

это

приведет

к

попаданию  воздуха  в  систему  подачи

топлива, при перезапуске следует выпустить

воздух.



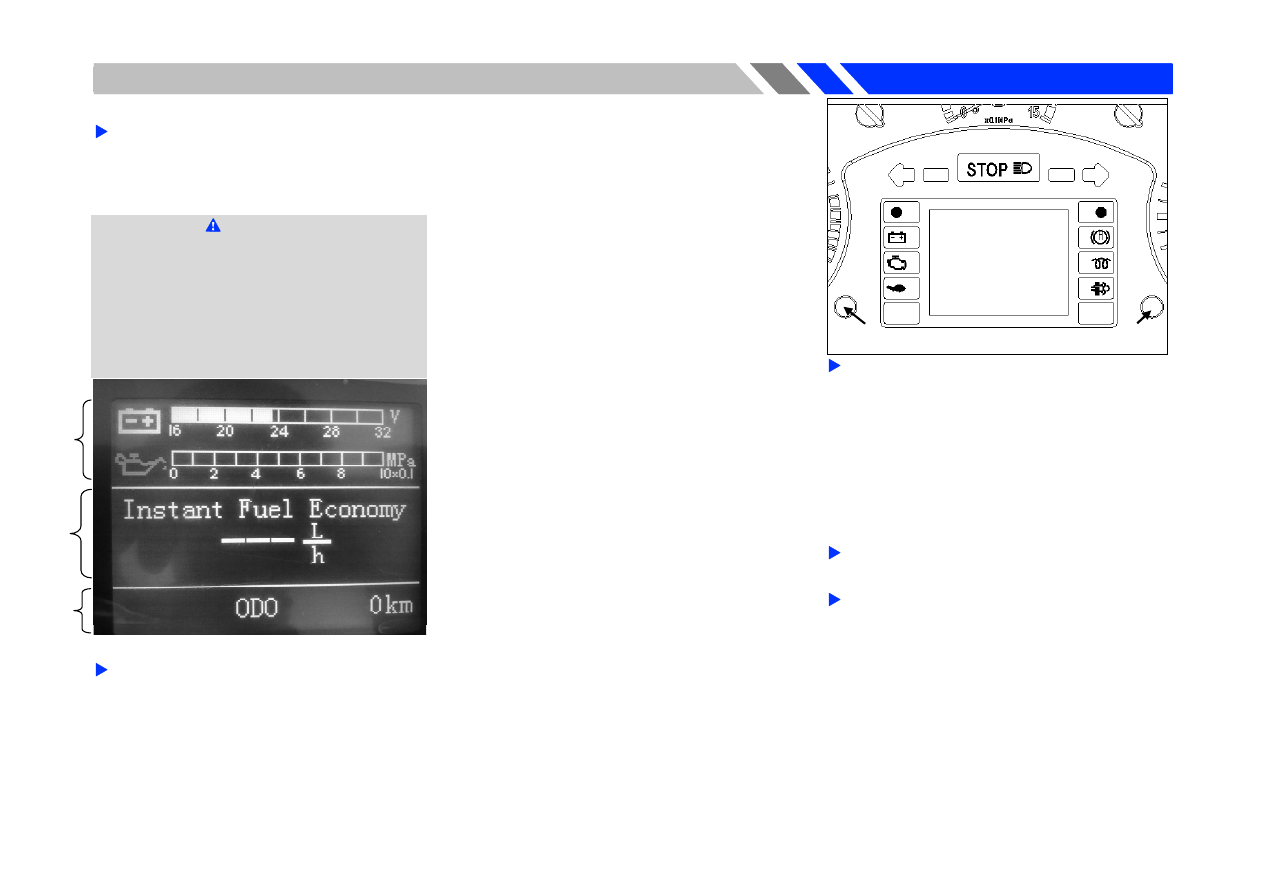

ЖК-дсплей

  Интерфейс ЖК-дисплея разделен на три

части - верхнюю, среднюю и нижнюю.
－Верхняя часть: в этой части отображаются

уровень  раствора  мочевины  и  давление

масла,  предупреждающие  сообщения.  При

отсутствии  предупреждающих  сообщений,

отображаются

полоски

состояния.

При

наличии

предупреждающих

сообщений,

отображаются  значение  уровня  раствора

мочевины  и  значение  давления  масла,

предупреждающие

сообщения

отображаются в других частях, при наличии

ряда

предупреждающих

сообщений,

осуществляется  циклическое  отображение

сообщений.
－Средняя часть: в этой части отображаются

расход  топлива  и  суточный  пробег.  Для

переключения  между  тремя  интерфейсами

расхода  топлива,  мгновенного  расхода

топлива,  расхода  топлива  с  суточным

пробегом,  среднего  расхода  топлива  с

суточным

пробегом

нажмите

правую

клавишу.
－Нижняя часть: в этой части отображаются

значение

напряжения,

общий

пробег,

емкость

счетчика

общего

пробега

составляет 999999 км.



  Выбор

пунктов

на

ЖК-дисплее

реализуется через кнопку 1 и кнопку 2.

－

Для  входа  в  интерфейс  главного  меню

длительно нажмите клавишу (1), для выбора

предыдущего или следующего пункта кратко

нажмите  клавишу  (1),  для  входа  в  подменю

или выбора пункта кратко нажмите клавишу

(2).

  Длительное

нажатие

клавиши:

удержание клавиши более 1.5 сек.

  Краткое  нажатие  клавиши:  удержание

клавиши более 50 мс-1.5 сек.



В

е

р

ж

н

я

я

 ч

а

с

ть



Н

и

ж

н

я

я

 ч

а

с

т

ь



С

р

е

д

н

я

я

 ч

а

с

т

ь



Клавиша 1



Клавиша 2



9

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приборы и сигнальные индикаторы





П

р

и

б

о

р

ы

 и

 си
гна
л

ь

ны
е

 и

н

д

и

к

а

то

р

ы

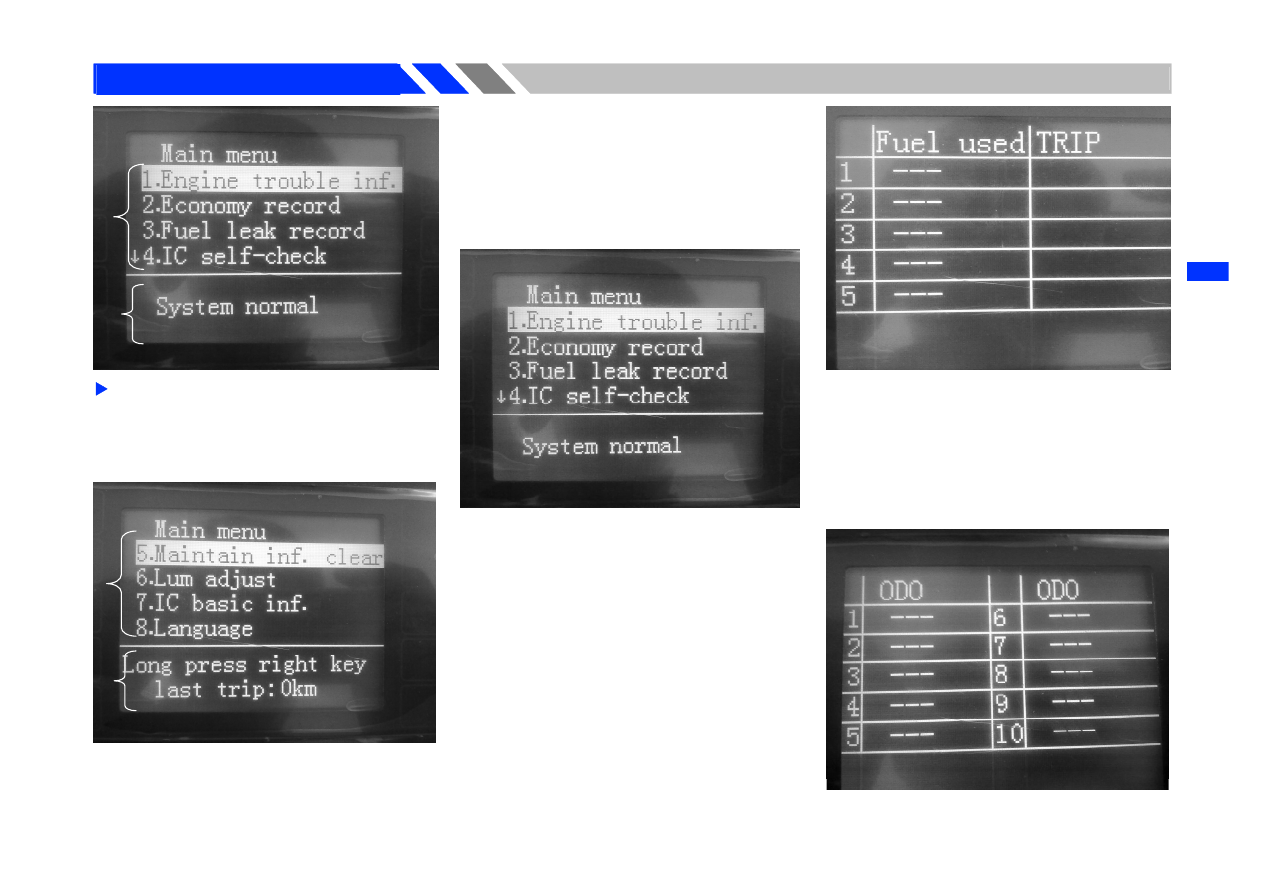

  Главное меню на ЖК-дисплее:

－ Доступ  к  меню  на  ЖК-дисплее  должен

производиться

лишь

в

неподвижном

состоянии автомобиля.





－ Интерфейс  главного  меню  разделен  на

две части - верхнюю часть и нижнюю часть.

Верхняя  часть  представляет  собой  поле

отображения  пунктов  меню,  нижняя  часть

представляет  собой  поле  отображения

дополнительной информации.



－Информация о неисправности двигателя
＊ Отображение  информации  о  текущей

неисправности двигателя.
＊ При  наличии  неисправности  будут

отображены  код  неисправности  и  текстовое

сообщение о неисправности.





－ Сохраненная  информация  о  расходе

топлива
＊ Поиск  сохраненной  информации  о

расходе  топлива  производится  с  помощью

меню,  записываются  общий  пробег  до

момента сброса счетчика и расход топлива.



П

о

л

е

 о

то

б

р

а

ж

е

н

и

я



п

у

н

кт

о

в



П

о

л

е

о

тоб

раж

ен

и

я



д

оп

о

л

н

и

те

л

ь

н

ой



и

н

ф

орм

ац

и

и



П

о

л

е

 о

то

б

р

а

ж

е

н

и

я

 п

у

н

кт

о

в



П

о

л

е

 о

т

о

б

р

а

ж

е

н

и

я



д

о

п

о

л

н

и

т

е

л

ь

н

о

й

 и

н

ф

о

р

м

а

ц

и

и
