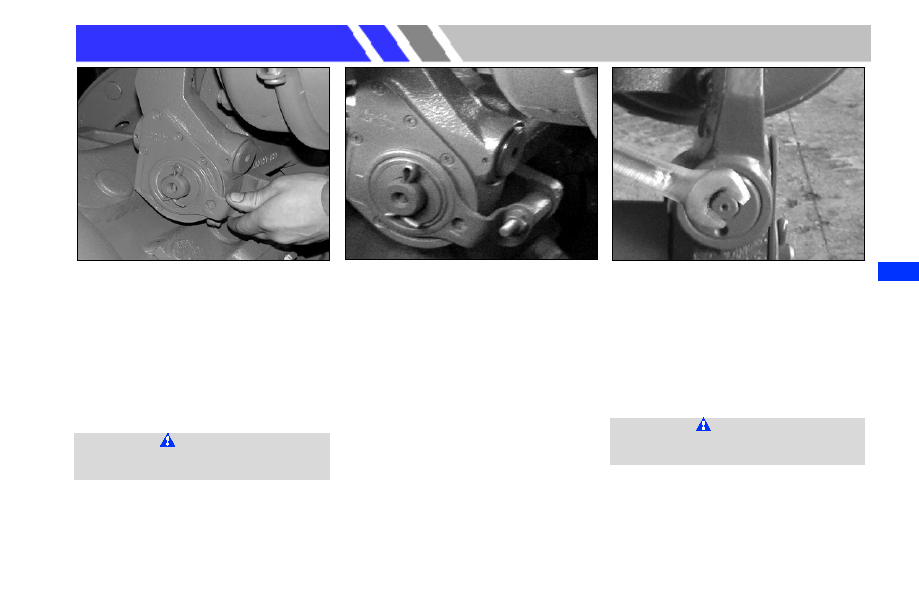

Фиксируйте  регулировочный  рычаг  на

распределительном  валу  болтами,

прокладками  или  шайбами,  в  этот

момент  осевой  зазор  регулировочного

рычага  должен  быть  составлен  0.5-0.2

мм,  затем  потяните  регулировочный

рычага  к  тормозу  до  упора,  целью

вышеуказанной  процедуры  является

обеспечение    установленного  зазора

между  фрикционной  накладкой  и

тормозным барабаном.



Внимание

Стрелка  на  регулировочном  рычаге

указывает направление перемещения.





－

Потом  фиксируйте  кронштейн  и

регулировочный рычаг.



－

Поверните  шестигранную  головку

червяка  регулировочного  рычага  по

часовой  стрелке  до  упора  с  помощью

ключа  до  упора  (до  момента  контакта

фрикционной  накладки  с  тормозным

барабаном),

потом

поверните

шестигранную  головка  червяка  против

часовой  стрелки  на  3/4  оборота  (при

вращении  против  часовой  стрелки

может быть услышан щелк).



Внимание

Нельзя

использовать

электроключ,

пневмодрель.









74

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P

－

После  неоднократного  нажатия  на

педаль

тормоза,

осуществляется

автоматическое  доведение  зазора  в

тормозных  механизмах  до  требуемой

нормы.

К

концу

торможения

шестигранная

головка

червяка

автоматический  вращается  по  часовой

стрелке  для  регулировки  зазора  в

тормозных механизмах.

Использование системы ABS



Система  ABS  представляет  собой

электронную  систему  управления,

предназначенную  для  контроля  и

управления

скоростью

движения

автомобиля в ходе торможения. Данная

система

позволяет

осуществлять

предотвращение  блокировки  колес

из-за  слишком  большого  тормозного

усилия,

поддержание

поперечной

устойчивости  автомобиля  даже  при

полном  торможении,  обеспечивает

отличную

плавность

вождения,

управляемость  в  повороте  автомобиля,

совместимость  тормозных  систем

автомобиля-тягача  и  прицепа,  также

обеспечивает    надлежащее  сцепление

шин

с

дорогой,

оптимизацию

эффективности

торможения

автомобиля и тормозного пути.





Состав  системы  ABS:  ECU,  датчик

скорости  вращения  колеса  и  провода

датчика,

зубчатый

венец,

электромагнитный

клапан

антиблокировочной  системы,  индикатор

ABS,  двухходовой  клапан,  интерфейс

управления двигателем и т. д.



Нельзя неоднократно нажать на педаль

тормоза.  Неоднократное  нажатие  на

педаль

тормоза

приведет

к

прерывистому  контролю  над  системой
ABS

,  в  результате  приведет  к

снижению  эффективности  торможения

и увеличения тормозного пути.



Поскольку  колеса не блокированы при

экстренном торможении системой ABS,

передние  колеса  по-прежнему  имеют

функцию  рулевого  управления,  это

позволяет

осуществлять

одновременное  торможение  и  рулевое

управление, с целью избежания угрозы

безопасности.



Датчик  скорости  вращения  колеса  и

зубчатый

венец

системы

ABS

установлены на колесе, в связи с этим,

следует  постоянно  держать  зонд

датчика  и  зубчатый  венец  в  чистоте,  с

целью  защита  поверхности  от  грязи,

масляной

грязи,

в

частности,

магнитных  веществ,  в  противном

случае  это  приведет  к  отказу  датчика

или  подаче  ненормального  сигнала  в

блок управления ECU, в результате это

приведет  к  негативному  влиянию  на

нормальную работу системы ABS.



Следует  строго  соблюдать  требования

к давлению в шинах автомобиля, также

обеспечить  равномерное  давление  в

шинах  на  той  же  оси,  нельзя

использовать

шины

с

разной

размерностью.



Обратите внимание на проверку зазора

между  датчиком  скорости  вращения

колеса  и  зубчатым  венцом,  если  зазор

слишком  велик,  вталкивайте  датчик

вручную,  чтобы  датчик  опирался  на

зубчатый  венец,  в  противном  случае

это  непосредственно  влияет  на

нормальную работу системы ABS.

Внимание

Если  индикатор  неисправности  АБС

загорается во время движения автомобиля,

это  означает  наличие  неисправности  в

системе  ABS/ASR,  в  этот  момент  рабочие

тормоза по-прежнему могут приводиться в

действие  для  обеспечения  безопасности

вождения  автомобиля.  В  этом  случае

следует  проводить  диагностику  и  ремонт

автомобиля  в  сервисном  центре,  с  целью

восстановления функции системы АБС.



75

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P



Типич
ны

й

ос

мо

тр

 и

ух

од



Меры  предосторожности  при

использовании системы ABS



Нельзя промыть ECU водой.



Нельзя  измерить  ECU  с  помощью

мультиметра.



При необходимости разборки и сборки

АБС  следует  выключить  выключатель

источника питания.



При  зарядке  аккумулятора  с  помощью

внешнего  высоковольтного  зарядного

устройства  или  при  сварке  элементов

кузова  автомобиля  отключите  от

источника  питания,  в  противном

случае  это  приведет  к  повреждениям

электроуправляемых элементов.



Регулярно  проверяйте  стабильность

напряжения генератора.



В  случае  обнаружения  повреждения

индикатора

неисправности

АБС,

следует своевременно заменить.



Нельзя  произвольно  изменить  емкость

предохранителя.



После

ремонта

моста,

следует

проверить  зазор  между  датчиком  и

зубчатым  венцом,  нельзя  побить

датчик.



Аккумулятор



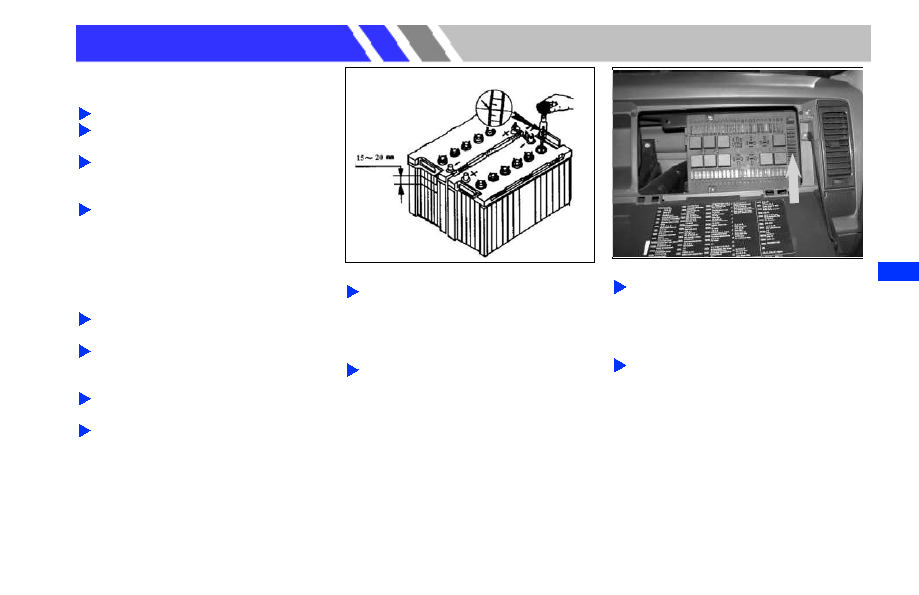

Уровень  электролита  в  аккумуляторе

должен  быть  выше,  чем  пластина  на
15-

20

мм,

при

необходимости

добавляйте дистиллированную воду, не

добавляйте кислоту или электролит.



При  эксплуатации  автомобиля  в

нормальных

эксплуатационных

условиях,

проверяйте

плотность

электролита  через  каждые  12  месяцев

или  50000  км  пробега  автомобиля.

Если аккумулятор достаточно заряжен,

плотность  электролита  при  комнатной

температуре  23±1

℃  дол

жна

быть

составлена 1.28±0.1 г/см

3

.





Предохранители



Для  получения  более  подробной

информации

о

типоразмерах

и

функциях  предохранителей  откройте

крышку  блока  предохранителей,  как

показано на рисунке.



Запасной

пластинчатый

предохранитель  расположен  в  правой

части  блока  предохранителей,  как

показано на рисунке стрелкой.









Пластина



76

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P

















Внимание

⊙

Перед

заменой

пластинчатого

предохранителя  следует  выключить

выключатель  зажигания  и  другие

потребители электроэнергии.

⊙

Замените

перегоревший

предохранитель

оригинальным

исправным

предохранителем

с

одинаковым  номинальным  током,

нельзя  использовать  некачественный

предохранитель.










Регулировка света фар



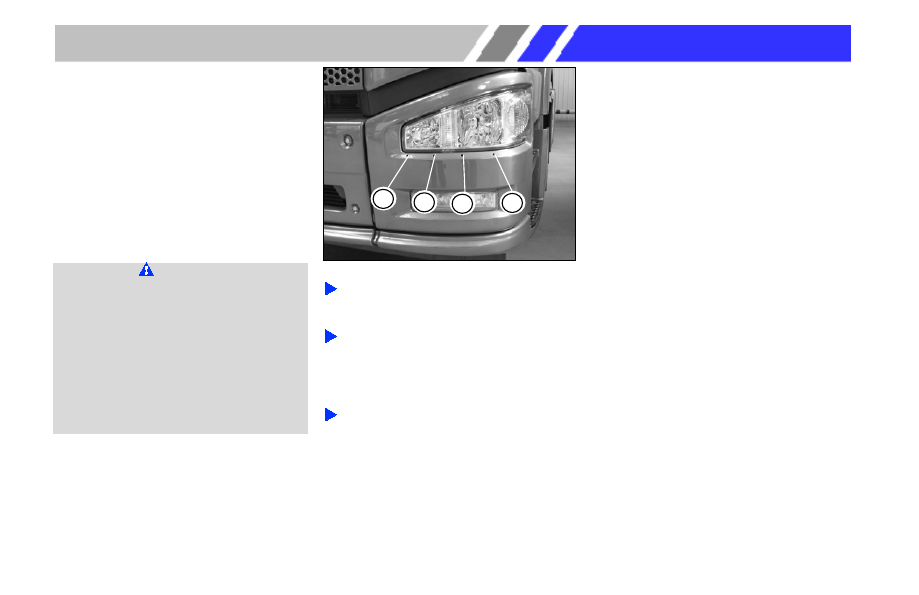

На  рисунке  показана  левая  передняя

фара,  имеются  4  регулировочных

отверстия.



Соответственно  отрегулируйте  форму

пучка  луча  дальнего/ближнего  света  с

помощью

отвертки

двойного

назначения  из  возимого  комплекта

инструментов.



Форма  пучка  луча  света  должна

соответствовать стандарту GB4599.

－  ①: ре

г

у

л

иров

к

а

 пу

чк

а

 да

л

ь

не

г

о с

в

е

т

а

 в



вертикальном направлении;

－  ②: ре

г

у

л

иров

к

а

 пу

чк

а

 да

л

ь

не

г

о с

в

е

т

а

 в



горизонтальном направлении;

－  ③: ре

г

у

л

иров

к

а

 пу

чк

а

 бл

ижне

г

о с

в

е

т

а

 в



горизонтальном направлении














－  ④: ре

г

у

л

иров

к

а

 пу

чк

а

 бл

ижне

г

о с

в

е

т

а

 в



вертикальном направлении.





1

2

3

4
