Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P

Механизм опрокидывания кабины



Предупреждение

⊙

Перед

опрокидыванием

кабины,

остановите  автомобиль  на  ровной

площадке,  переключите  КПП  в

нейтральное положение, потяните кран

ручного  тормоза  вверх,  проверьте

состояние  закрытия  дверей,  откройте

наружную панель передка.

⊙

В

процессах

опрокидывания

и

опускания  кабины,  запрещается  стоять

спереди и сзади кабины.

⊙

Доведите  угол  опрокидывания  кабины

до

максимума.

Если

угол

опрокидывания кабины не достигает до

максимума,  не  допускаются  запуск

двигатель  и  выполнение  других

операций.

⊙

После  опускания  кабины  убедитесь  в

том,

что

кабина

блокирована

надлежащим  образом.  Допускается

трогание  автомобиля  с  места  только

после  гашения  сигнальной  лампы

опрокидывания кабины. При движении

автомобиля

рычаг

перестановки

должен  находиться  в  положении

опускания кабины.







Внимание

⊙

Перед  началом  работы  автомобиля,

проверьте и убедитесь в том, что рычаг

перестановки  маслонасоса  находится  в

надлежащем положении.

⊙

При

заправке

маслом

держите

окружающую среду в чистоте, с целью

избежания  попадания  пыли,  волокон,

перьев  и  других  примесей  в

гидравлическое масло.

⊙

Рабочая

среда

механизма

опрокидывания  представляет  собой

авиационное гидравлическое масло #10,

не  допускается  смешение  с  другим

маслом.

⊙

При  очистке  автомобиля  или  ремонте

двигателя,  обратите  особое  внимание  на

предотвращение

повреждений

маслопроводов  и  проводов  системы,  не

допускается

попадание

воды

в

маслозаливную горловину маслонасоса.

⊙

Число

непрерывных

попыток

использования  электронасоса  должно

быть  не  более  5  раз  (не  смотря  на  то,

что  в  электронасосе  используется

защитная  цепь  электродвигателя,  но

большое  количество  теплоты  приведет

к

сокращению

срока

службы

электродвигателя).



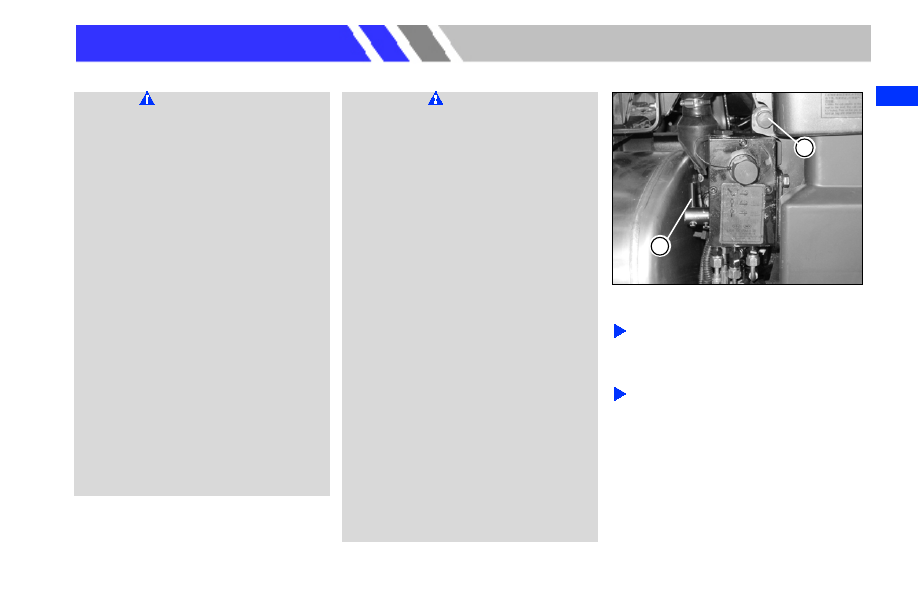

Электрический

привод

опрокидывания кабины вперед



Откройте  наружную  панель  передка,

включите

«переключатель

опрокидывания

кабины»

из

функциональных переключателей.



Переключите  рычаг  перестановки ①  в

положение  опрокидывания  кабины

вперед, нажмите на переключатель ②, в

этот

момент

кабина

начинает

опрокидываться

вперед,

кабина

прекратит

опрокидывание

после

доведения  до  максимального  хода,

гидроцилиндр  прекратит  работать

после отпускания переключателя.



1

2

1

2



46

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P

















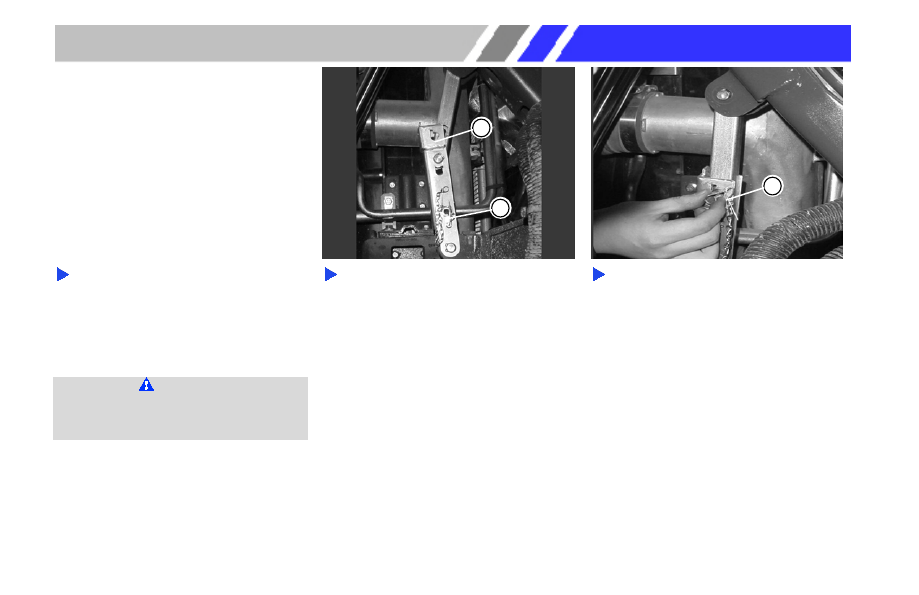

Переключатель  ② представляет  собой

нормально-открытый  переключатель,

регулирование гидроцилиндра является

бесступенчатым,

допускается

отпускание  переключателя  в  любой

момент для фиксации кабины в любом

положении.



Внимание

Направление  управления  переключателем

определено

согласно

отметке

на

ручном/электрическом маслонасосе.







После  опрокидывания  кабины,  выньте

предохранительную чеку ③.





Вставьте  предохранительную  чеку  в

отверстие  для  фиксации  ④,  чтобы

заблокировать распорку.



3

4

4



47



Пр

ав

ил

ьно

е в

ож

де

ние


Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P
















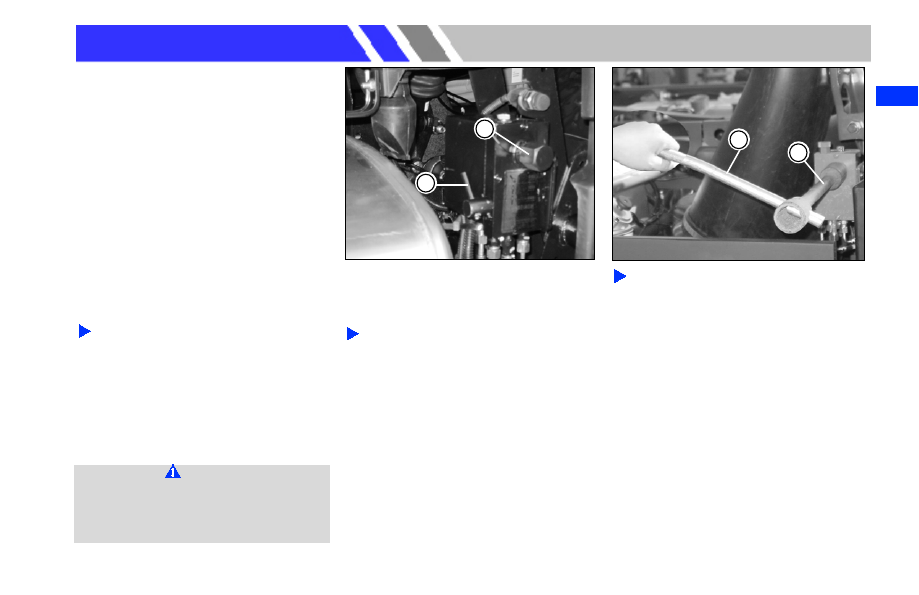

Электрический  привод  опускания

кабины



Переключите  рычаг  перестановки  в

положение  опускания,  нажмите  на

переключатель ②,  кабина  начинает

опускаться.  После  опускания  кабины

до  самой  низкой  точки,  защелка

гидравлической  блокировки  зацепляет

запор,

гидроцилиндр

прекратит

работать

после

отпускания

переключателя.

Внимание

При

низкой

степени

заряженности

аккумулятора  или  отказе  электронасоса,

опрокидывание  кабины  может  быть

осуществлено с помощью ручного насоса.







Ручное

управление

опрокидыванием кабины вперед и

опусканием кабины



Переключите  рычаг  перестановки  ①,

чтобы  он  находился  в  положении

опрокидывания вперед или опускания.










Вставьте  соединительную  муфту  в

шестигранную  вращающуюся  головку

②

ручного  насоса  с  помощью

соединительной

муфты

③

и

прижимного  рычага  ④  из  возимого

комплекта

инструментов,

затем

вставьте прижимный рычаг в отверстие

в  соединительной  муфте,  подкачайте

вверх-вниз

для

осуществления

опрокидывания  кабины  вперед  или

опускания кабины.





1

2

4

3



48

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P

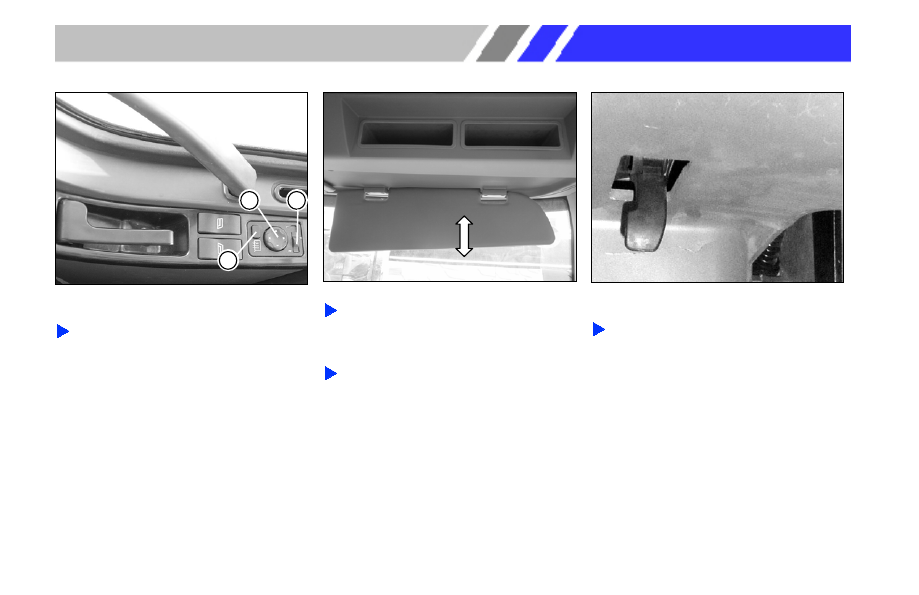

Принадлежности кузова



Наружные  зеркала  заднего  вида  с

электроприводом



Функции приведены ниже:

－  ①  пе

ре

к

л

юче

ние

  ме

жду

  ле

в

ым  и

правым  наружными  зеркалами  заднего

вида;

－  ②  ре

г

у

л

иров

к

а

  у

г

л

а

  на

к

л

она

  з

е

рк

а

л

а



заднего вида;

－  ③

электроподогрев.








Противосолнечный козырек



При  движении  автомобиля  под

действием  прямых  солнечных  лучей,

можно

переключить

противосолнечный козырек вниз.



Отрегулируйте

противосолнечный

козырек  под  подходящим  углом,  с

целью  защиты  зрение  водителя,  также

обеспечения

эффективного

поля

зрения.








Открытие

наружной

панели

передка



Перед  открытием  наружной  панели,  в

первую  очередь  потяните  рычаг

открытия  вверх,  расположенный  в

левой  нижней  части  внутри  кабины,  с

целью разблокирования штифта.




1

2

3
