FAW CA3310P66K24L3BT4E4Z, CA3310P66K24L4BT4E4Z. Руководство - часть 4







13



Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P

Пр

ибо
ры

 и

сиг

на

ль

ны

е индик

ато

ры





-

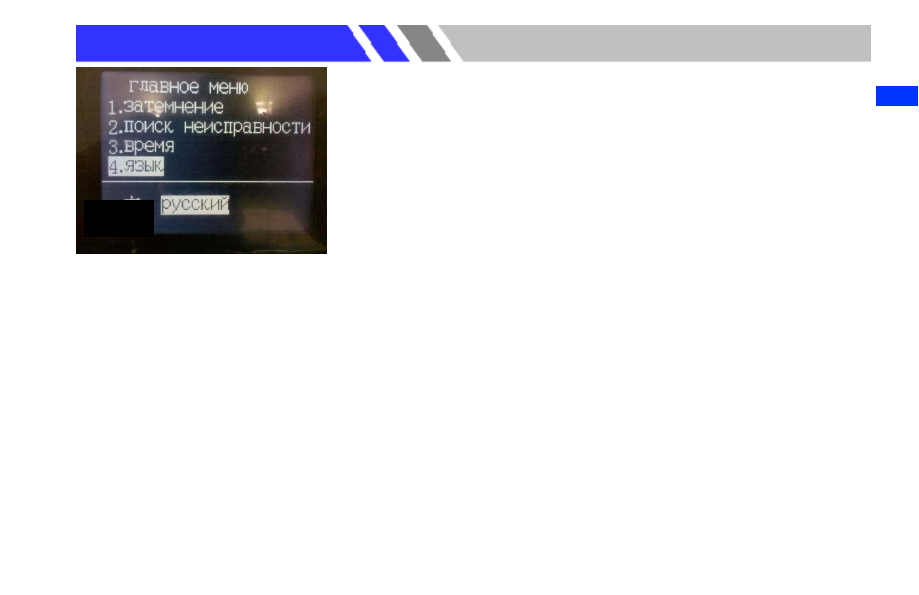

Выбор языка

*

Переключение  между  версиями  на

китайском языке и английском языке с

помощью правой клавиши.





Китайский

язык



14

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P

Описание сильнальных ламп и индикаторов

Значок

Название сигнальной лампы/индикатора

Горение лампы/индикатора



Сигнальная лампа остановки (STOP)

При  низком  уровне  охлаждающей  жидкости,  отказе

тормозной  системы,  низком  давлении  масла,

несоответствии  опрокидывания  кабины,  перегреве

охлаждающей жидкости



Индикатор включения стояночного тормоза

При включении стояночного тормоза



Сигнальная  лампа  неисправности  тормозной

системы

При низком давлении в ресивере



Индикатор предпускового подогрева двигателя

При

работе

подогревателя

двигателя

или

самопроверке ECU двигателя



Индикатор включения дальнего света фар

При включении дальнего света фар



Фонарь указателя левого поворота

При  совершении  левого  поворота  или  включении

аварийной сигнализации



Фонарь указателя правого поворота

При  совершении  правого  поворота  или  включении

аварийной сигнализации



Индикатор зарядки

В

случае

возникновения

неисправностей

аккумулятора,  генератора  и  других  источников

питания



Сигнальная лампа низкого давления масла

При низком давлении масла



Сигнальная

лампа

высокой

температуры

охлаждающей жидкости

При перегреве двигателя



Сигнальная лампа неисправности двигателя

При  наличии  неисправности  в  электронной  системе

впрыска топлива двигателя



Индикатор работы механизма отбора мощности

При включении механизма отбора мощности



15



Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P

Пр

ибо
ры

 и

сиг

на

ль

ны

е индик

ато

ры



Значок

Название сигнальной лампы/индикатора

Горение лампы/индикатора



Индикатор  включения  блокировки  межосевого

дифференциала

При

включении

блокировки

межосевого

дифференциала



Индикатор  включения  блокировки  межколесного

дифференциала

При

включении

блокировки

межколесного

дифференциала



Сигнальная  лампа  низкого  уровня  охлаждающей

жидкости

При низком уровне охлаждающей жидкости



Сигнальная лампа неисправности освещения

При перегорании стоп-сигналов



Сигнальная лампа опрокидывания кабины

При  опрокидывании  кабины  или  ненадлежащем

блокировании



Индикатор вспомогательного тормоза

При торможении моторным тормозом-замедлителем



Индикатор понижающей передачи

При нахождении КПП на понижающей передаче



Сигнальный  индикатор  неисправности  в  системе

выхлопных газов

В  случае  возникновения  неисправности  в  системе

выхлопных газов



Сигнальный  индикатор  засорения  воздушного

фильтра

В  случае  засорения  фильтрующего  элемента

воздушного фильтра



Сигнальный  индикатор  неисправности  АБС

буксирующего автомобиля

В

случае

возникновения

неисправности

АБС

автомобиля-тягача



Сигнальная

лампа

неисправности

ABS

полуприцепа

При наличии неисправности ABS полуприцепа



Индикатор  указателей  левого/правого  поворота

полуприцепа

При отсоединении или расцеплении прицепа





16

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P



Сигнальная

лампа

низкого

давления масла





При переключении ключа зажигания в

положение  «ON»,  данная  лампа

загорается; после успешного двигателя,

данная лампа погашена.



Если данная лампа постоянно загорается

при  движении  автомобиля,  следует

своевременно  остановить  автомобиль  на

безопасном

месте

и

выполните

следующие проверочные работы:

-

Проверьте  уровень  масла  в  двигателе,

при  необходимости  доведите  уровень

масла до требуемой нормы.

-

Проверьте  наличие/отсутствие  утечек

масел из разных частей двигателя.
















-

Проверьте  наличие/отсутствие  засорения

масляного фильтра, в случае обнаружения

засорения, своевременно его замените.

-

Если  уровень  масла  соответствует

установленным

требованиям

и

отсутствует утечка масла, это означает

наличие  неисправности  в  системе

смазки,  обратитесь  в  ближайший

сервисный центр FAW


























Внимание

⊙

Когда  сигнальная  лампа  загорается,

абсолютно  запрещается  продолжать

движение,  в  противном  случае  это

приведет к пережогу двигателя.

⊙

При  низких  температурах  может

появиться  загустение  масла,  в  связи  с

этим,  данная  сигнальная  лампа  будет

временно  загораться  после  успешного

запуска  двигателя,  это  совершенно

нормальное явление.
