Самосвал FAW CA3252P2K2T1A 6х4. Руководство - часть 3







Габаритные размеры ········································································································ 1
Необходимое указание для водителя ·············································································· 3

Приборы и предупредительные лампы ········································································9
Выключатели, кнопки и ручки ····················································································21
Открытие и закрытие двери·························································································32
Сидение водителя и безопасный ремень·····································································36
Кондиционер и радиоприемник ·················································································42
Опрокидывающий механизм кабины ·········································································51
Резервный пневматик ····································································································54
Составные части кузова ································································································55
Правильное водение ·······································································································57
Самосвал···························································································································64

Периодическое обслуживание······················································································· 65
Периодический уход ······································································································ 72
Простая проверка и обслуживание ··············································································· 74
Смазка····························································································································· 97
Принятые мероприятия в аварийном случае ······························································ 107

Частовстречающиеся дефекты ···················································································· 111
Бортовые инструменты ································································································ 121
Основные технические параметры ············································································· 124
Прилагается электрическая принципиальная схема
















- 9 -

Приборы и предупредительные лампы

Правильная эксплуатация



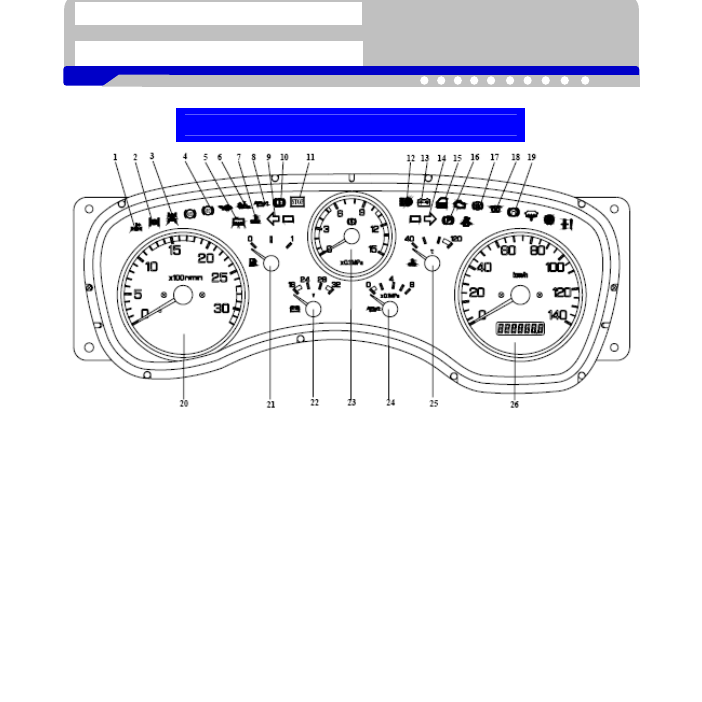

Приборы и предупредительные лампы



1. Указатель механизма отбора мощности  2. Сиглализатор межколесного дифференциала

3. Сиглализатор      межосевого дифференциала    4.Сигнализатор АБS  5. Лампа предупреждения

пониженного уровня охлаждающей жидкости  6. Лампа предупреждения опрокидывания кабины

7. Лампа предупреждения повышенной температуры охлаждающей жидкости  8. Лампа

предупреждения давления масла  9. лампа    левого поворота 10. Лампа предупреждения отказа

тормозной системы 11.Лампа отказа STOP 12. Лампа дальнего света 13.Сигнализатор зарядки

аккумулятора  14. лампа правого поворота    15. Лампа предуреждения открытия двери    16.

Лампа    стояночного торможения 17. Сигнализатор отказа ламп  18. Лампа предварительного

подогрева двигателя      19.Сигнализатор вспомогательного торможения  20. Тахометр двигателя

21. Топливомер 22. Вольтметр  23. Барометр  24.Манометр машинного масла

25. Термометр воды  26. Спидометр







- 10 -

Приборы и предупредительные лампы

Правильная эксплуатация





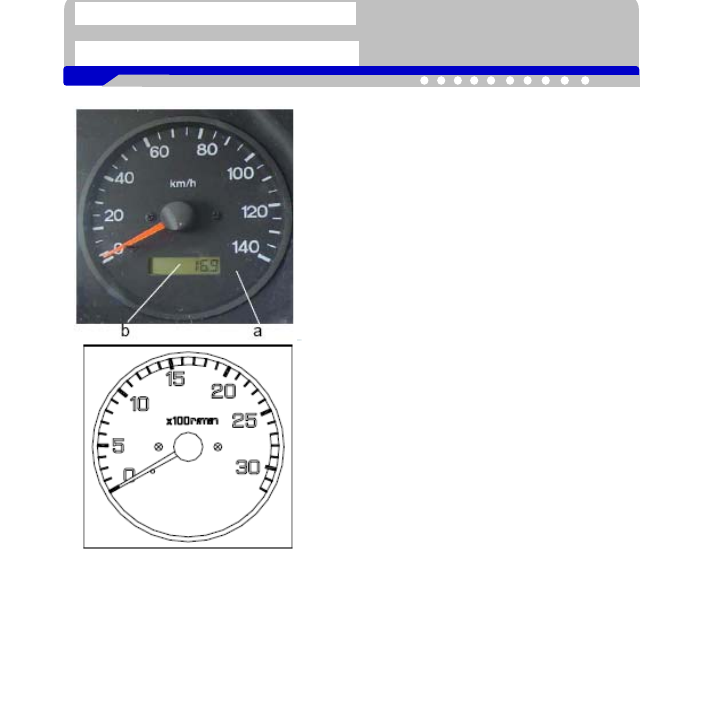

Спидометр

a-показывает ходовую скорость автомобиля
b-Показывает суммарный пробег автомобиля







Тахометр двигателя

►

Скорость

вращения

двигателя

лучше

ограничивается в пределах 1200~1800 об./мин,
в таком условии двигатель обладает найлучшей
комбинационной работаспособностью.

►

Когда  скорость  вращения  двигателя  выше
2700  об./мин,  т.  е.  находится  в  красном
диапозоне,  скорость  вращения  двигателя
превысила  предел.  Долгая  работа  с
повышенной

скоростью

вращения

приводит двигатель в выход из строя.












- 11 -

Приборы и предупредительные лампы

Правильная эксплуатация




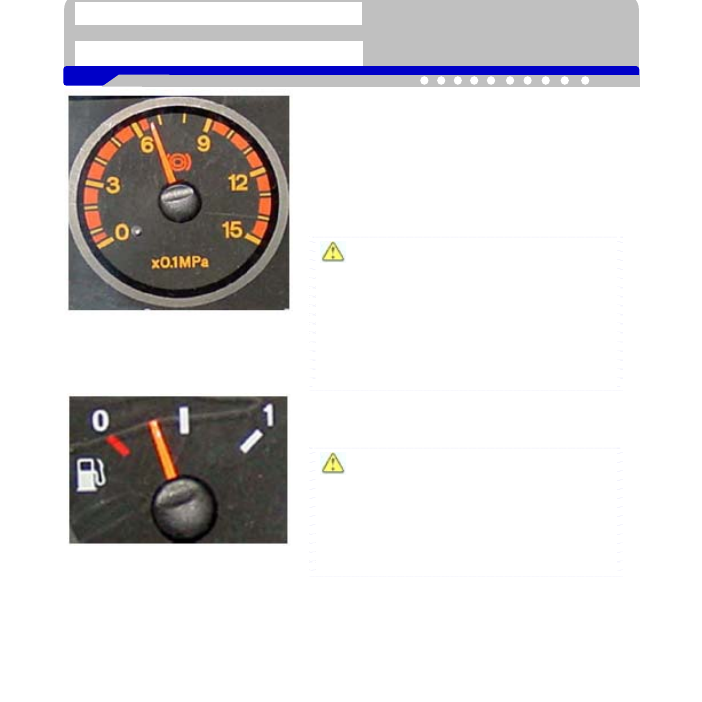

Барометр

►

Барометр с двумя стрелами

－

Верхняя  стрела  на  барометре    показывает
давление

в

тормозных

воздушных

резервуарах      передних колес.

－

Нижняя  стрела  на  барометре    показывает
давление

в

тормозных

воздушных

резервуарах          средних, задних колес.

Внимание



Вовремя  движения  автомобиля  тормозное
пневмодавление  должно  сохраниться  в
пределах 0.7~0.9Мпа.



Если  ниже 0.55Мпа ( т.  е.  лампа
предупреждения

отказа

тормозной

системы  загорается),  надо  немедленно
остановить автомобиль и проверять.



Топливомер

0: символизирует то, что топливобак пустой.
1 : символизирует то, что топливобак полный.

Внимание

Когда  стрела  приближается  к 0, надо
своевременно

дозаправить

топливом.

Иначе воздух входит в топливную систему,
в  результате  чего  повторный  запуск
осуществляется после выпуска воздуха.
