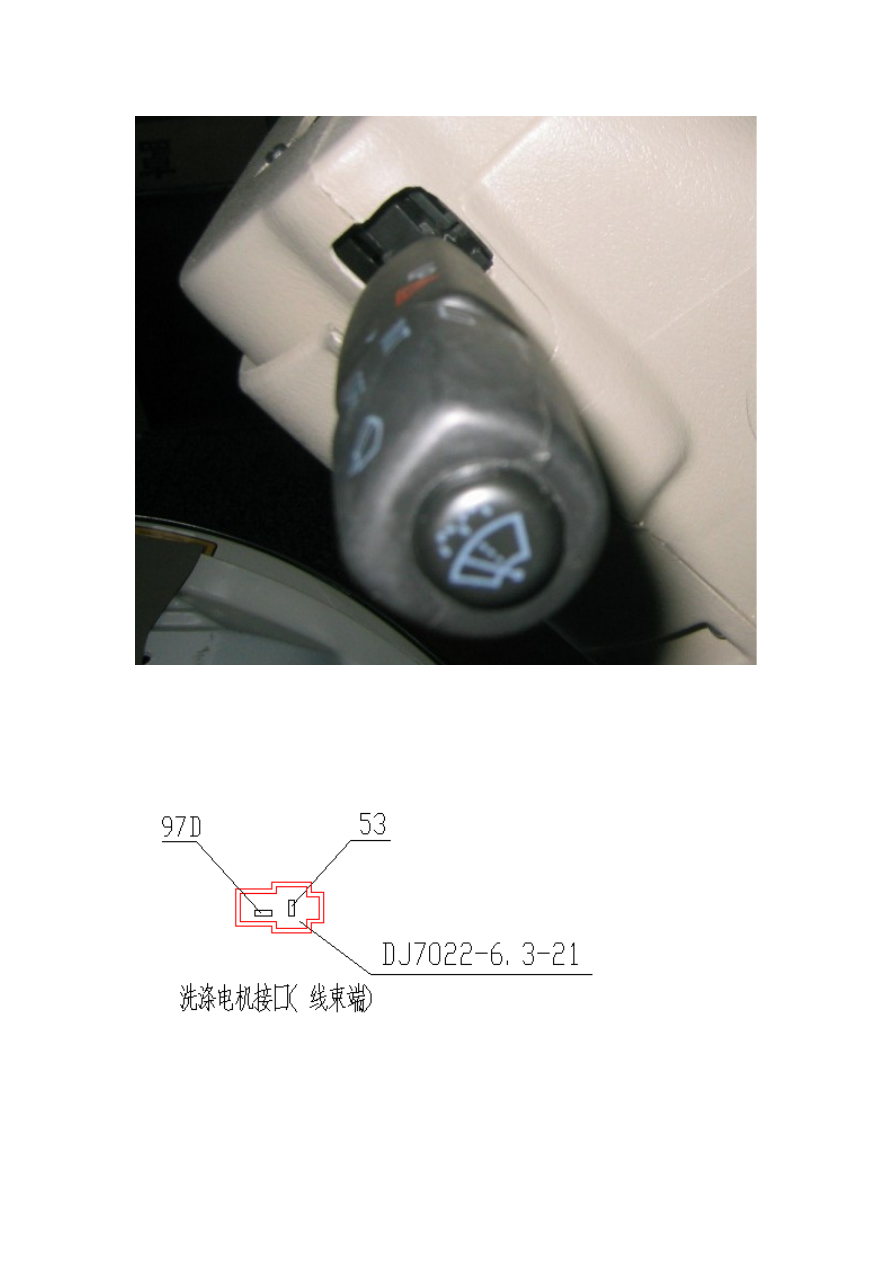

Как показано на рисунке, кнопка выключателя омывателя стекла расположена
на торце правого рычага универсального переключателя.
Нажатием торцевой кнопки включается электродвигатель, с помощью которого
жидкость из бачка омывателя разбрызгивается по ветровому стеклу автомобиля.
После отпускания кнопки разбрызгивание жидкости прекращается.

Надпись на рисунке: контакты соединения электропривода омывателя стекла (со стороны
разъема кабеля).

*   Наиболее   распространенные   неисправности   омывателя   стекла   и   их
устранение.

1.   Проверять   кабели   проводки   электропривода   и   их   соединения   на   предмет
ослабления   или   окисления.   В   случае   обнаружения   разрыва   проводки   или
плохого контакта своевременно принять меры по ремонту.
2.   Проверять   обмотку   электродвигателя   привода   и   магнитную   катушку   на
предмет   обрыва   или   короткого   замыкания.   В   случае   обнаружения   таких
дефектов необходимо заменить электродвигатель в сборе.

* Установка.

Сборка   и   установка   производится   в   последовательности,   обратной
демонтажу и разборке.

* На что следует обращать внимание.
1. Время непрерывной работы электропривода на должно превышать 5 сек, а
интервал между последовательными включениями должен составлять не менее
25 сек.

6. ТЮНЕР С ПЛЕЕРОМ.

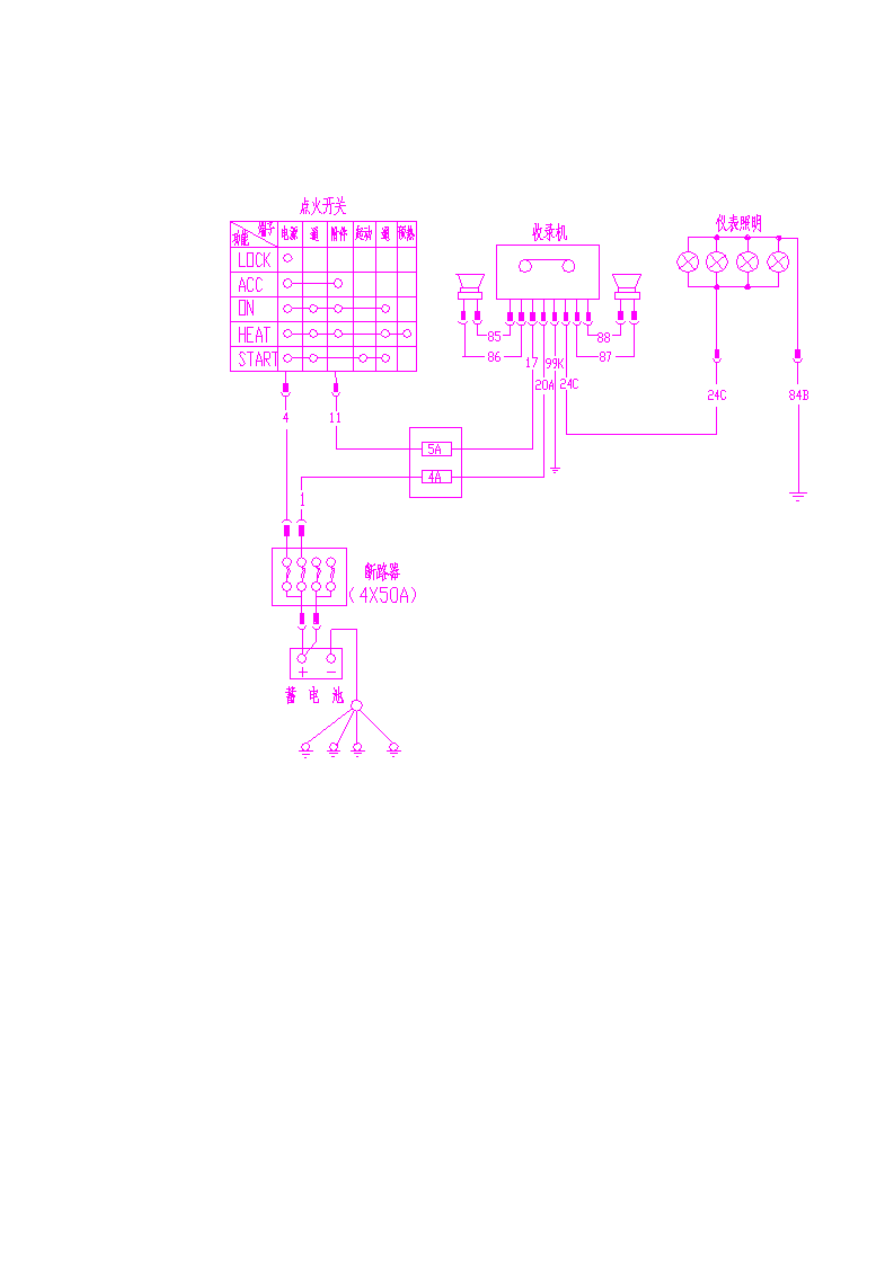

* Схема электрооборудования.

Надписи на рисунке (слева направо, сверху вниз):

- замок зажигания;
- тюнер с плеером;
- подсветка приборной панели;
- размыкатели;
- аккумулятор.

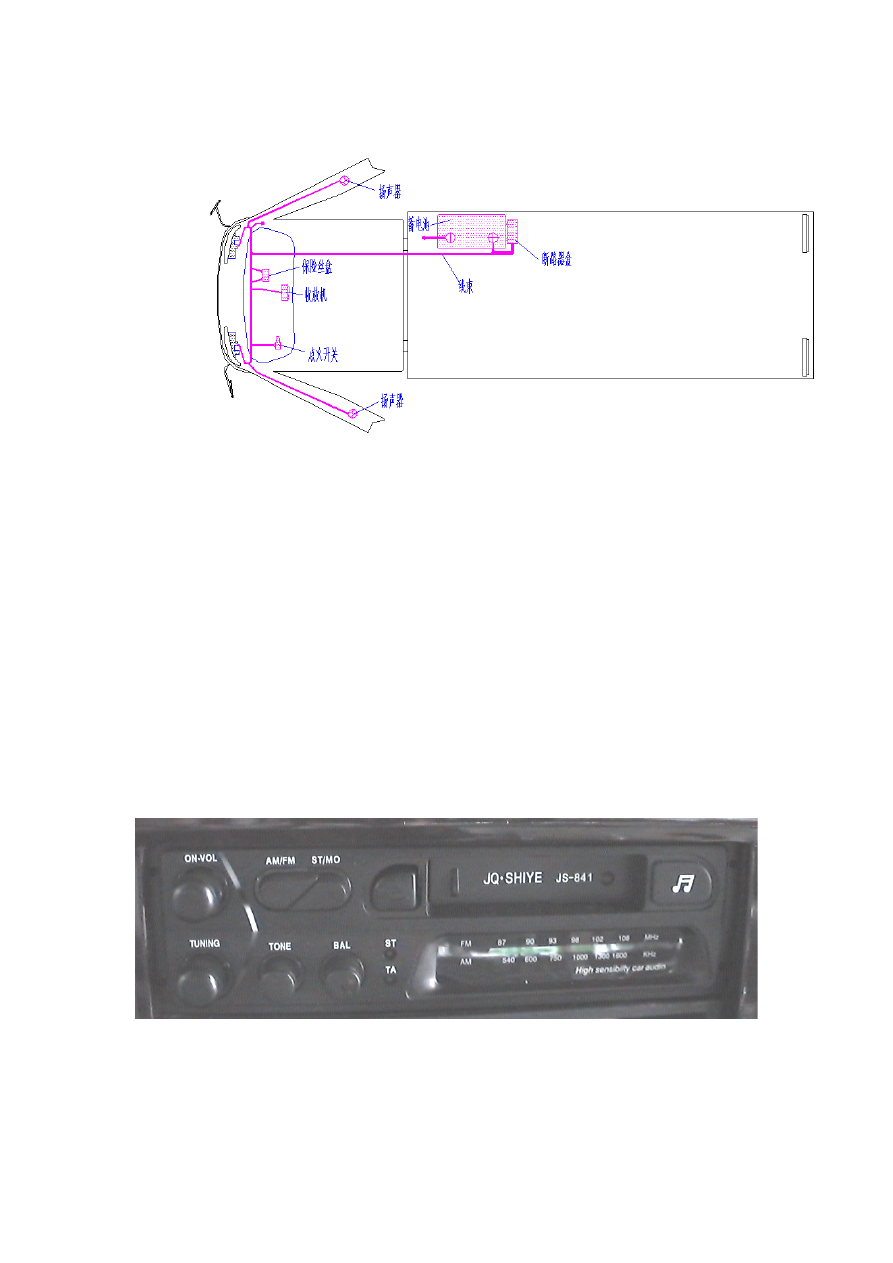

* Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):

- динамик;
- коробка плавких предохранителей;
- замок зажигания;
- динамик;
- аккумулятор;
- шина электрических кабелей;
- коробка размыкателей.

* Демонтаж.
Снять нижнюю панель приборной панели, затем снять кронштейн крепления
тюнера с плеером, после чего снять сам тюнер с плеером.

* Панель управления тюнера с плеером.

Панель   управления   тюнером   с   плеером   расположена   в   центральной   части
приборной панели под панелью управления обдувом.
ON-VOL: ручка включения электрического питания и регулировки громкости.
AM/FM: кнопка выбора диапазона.
TUNING: ручка настройки станции.
