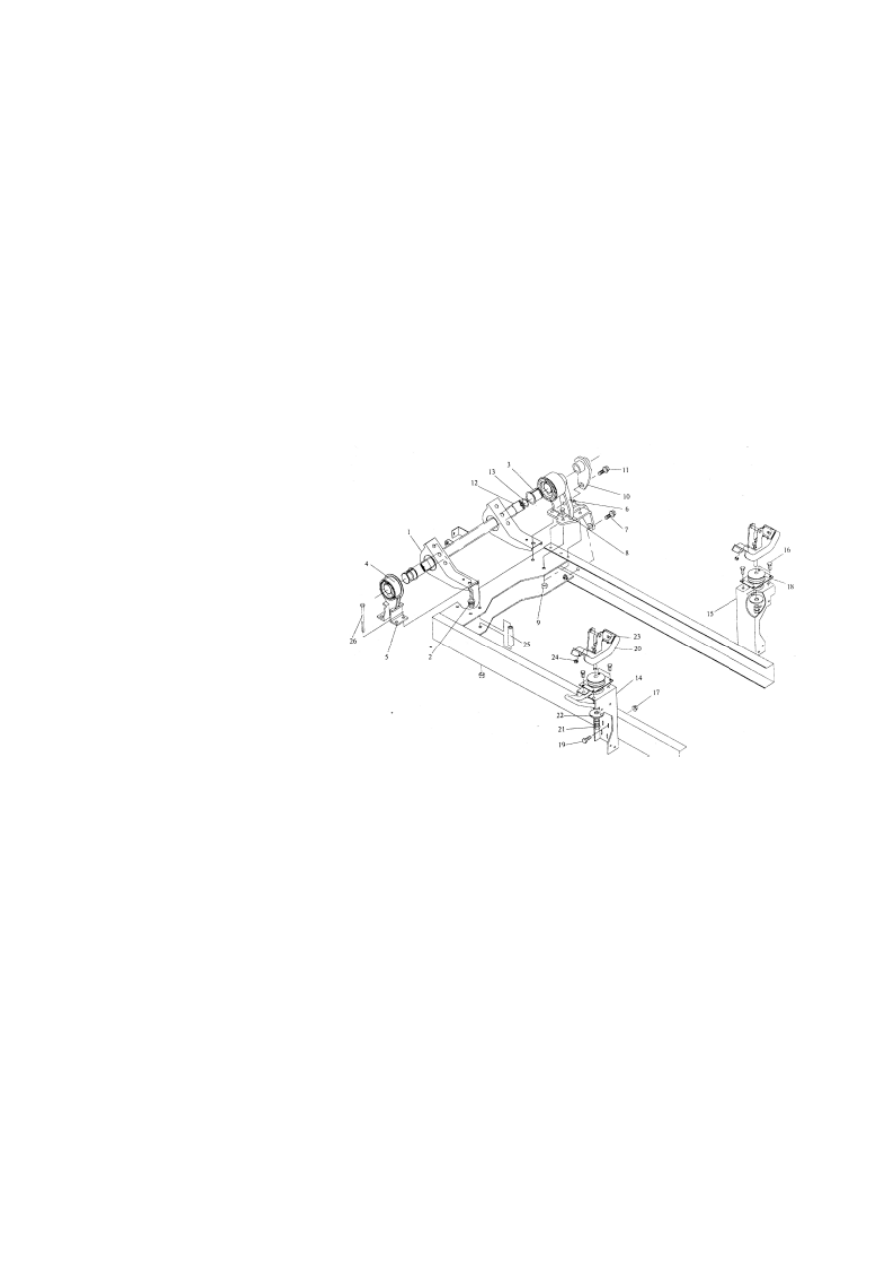

Механизм подъема кабины водителя.
Демонтаж.
1.  Сначала  поднять  кабину  водителя  вперед,  открутить  монтажный  болт  11,
отрегулировать регулировочный рычаг до свободного положения.
2. Открутить 8 болтов передней подвески кузова 26, после чего снять механизм
подъема кабины водителя.
Установка.
Установка производится в обратной демонтажу последовательности.

Нижняя опора подвески в сборе
1. Открутить 8 болтов с шестигранной головкой с выступающими краями, после
чего снять нижнюю опору подвески.

2.  Снять  гайку  22  и  большую  прокладку,  снять  главный  блокирующий  крюк  в
сборе 20.
3. Снять гайку 24 и прокладку, снять резиновый амортизатор в сборе 23.
Установка.
Установка производится в обратной демонтажу последовательности.

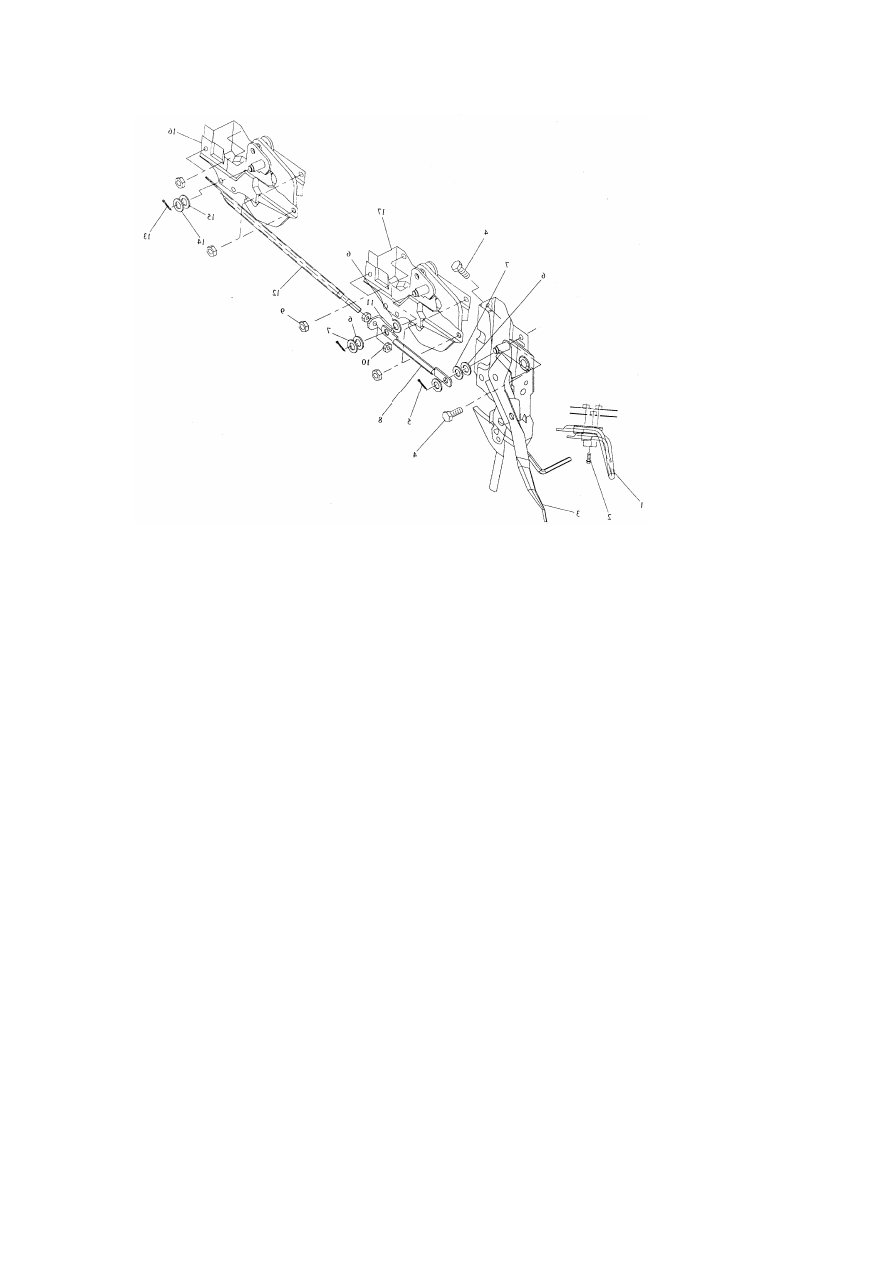

Механизм фиксации кабины водителя.
Демонтаж.
Сначала  разблокировать  механизм  фиксации  кабины  водителя,  открутить
монтажные болты 4, после чего снять механизм фиксации кабины водителя.
Установка.
Установка производится в обратной демонтажу последовательности.

Демонтаж.

1. Демонтаж ручки стеклоподъемника.
С помощью куска материи снять пружинное зажимное кольцо. Затем снять ручку
стеклоподъемника и прокладку.

Рисунок.

2. Демонтаж внутренней ручки и подлокотника передней двери.
(1) Выкрутить монтажные винты, снять внутреннюю ручку с декоративной внутренней
панели двери.
(2) поднять переднюю и заднюю заглушки, открутить винты и снять внутренний
подлокотник передней двери.

Рисунок.

3. Демонтаж кнопки блокировки двери.
Снять кнопку блокировки двери со стержня блокировки.

Рисунок.

4. Демонтаж декоративной внутренней панели передней двери.
(1) Вставить между декоративной внутренней панелью и пластиной передней двери
шпатель или подобный инструмент либо приспособление, оттянуть декоративную
внутреннюю панель таким образом, чтобы частично отошли зажимы крепления панели.
(2) Отсоединить разъемы электропроводки (если подключено электрическое питание),
снять выключатель в сборе, расположенный на декоративной внутренней панели.

Рисунок.

5. Демонтаж упора №1 декоративной внутренней панели передней двери.
Открутить два винта, снять упор №1 декоративной внутренней панели передней двери.

Рисунок.


6. Снять нижнее уплотнение передней двери.
Внимание: необходимо особенно следить за тем, чтобы клейкая лента крепления
уплотнения не прилипала к другим деталям двери.

Рисунок.

7. Демонтаж стекла окна передней двери.
(1) Поворачивать ручку стеклоподъемника, изменяя положение стекла до тех пор, пока
болты не совместятся с технологическим отверстием в пластине двери, после чего
открутить два болта фиксации.

Рисунок.

(2) Вынуть стекло двери строго вертикально по направлению вверх.

Рисунок.

8. Демонтаж декоративной накладки окна передней двери.
Снять зажимы крепления, после чего снять декоративную накладку.

Рисунок.

9. Демонтаж внешнего водоотталкивающего уплотнения стекла окна передней двери.
Вытащить зажимы из панели двери с помощью бородка.
Внимание: при вытаскивании зажимов подкладывать куски материи на поверхность
кузова в тех местах, где можно ее задеть инструментом во избежание повреждения
лакокрасочного покрытия.

Рисунок.
