29



Приборы и сигнальные индикаторы





В

е

нт
и

л

и

р

о

в

а

ни
е

 к

а

б

и

ны
 и

 К

о

нд
и

ц

и

о

н

е

р



Вентилирование

кабины

и

Кондиционер



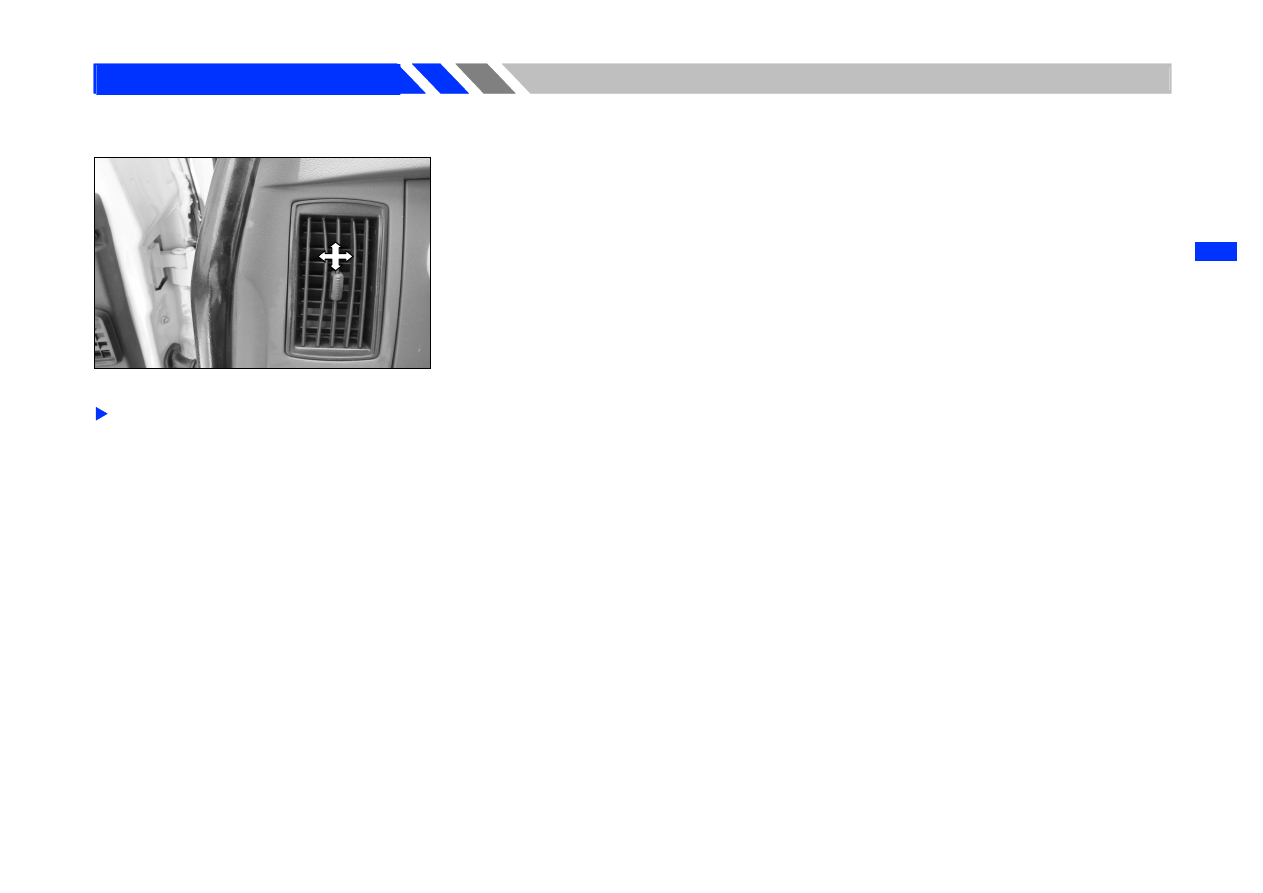

Вентилирование кабины

  Принудительное вентилирование

－Наружный  свежий  воздух  всасывается  в

кабину  с  помощью  вентилятора,  подается

через

вентиляционные

решетки

и

вентиляционные  отверстия  на  приборной

панели  на  определенные  части,  с  целью

осуществления проветривания кабины.
－Регулировка  направления  потока  воздуха

может

быть

осуществлена

путем

регулировки

движков

вверх-вниз

и

переключения

вентиляционной

решетки

влево-вправо.



































































































30

Приборы и сигнальные индикаторы

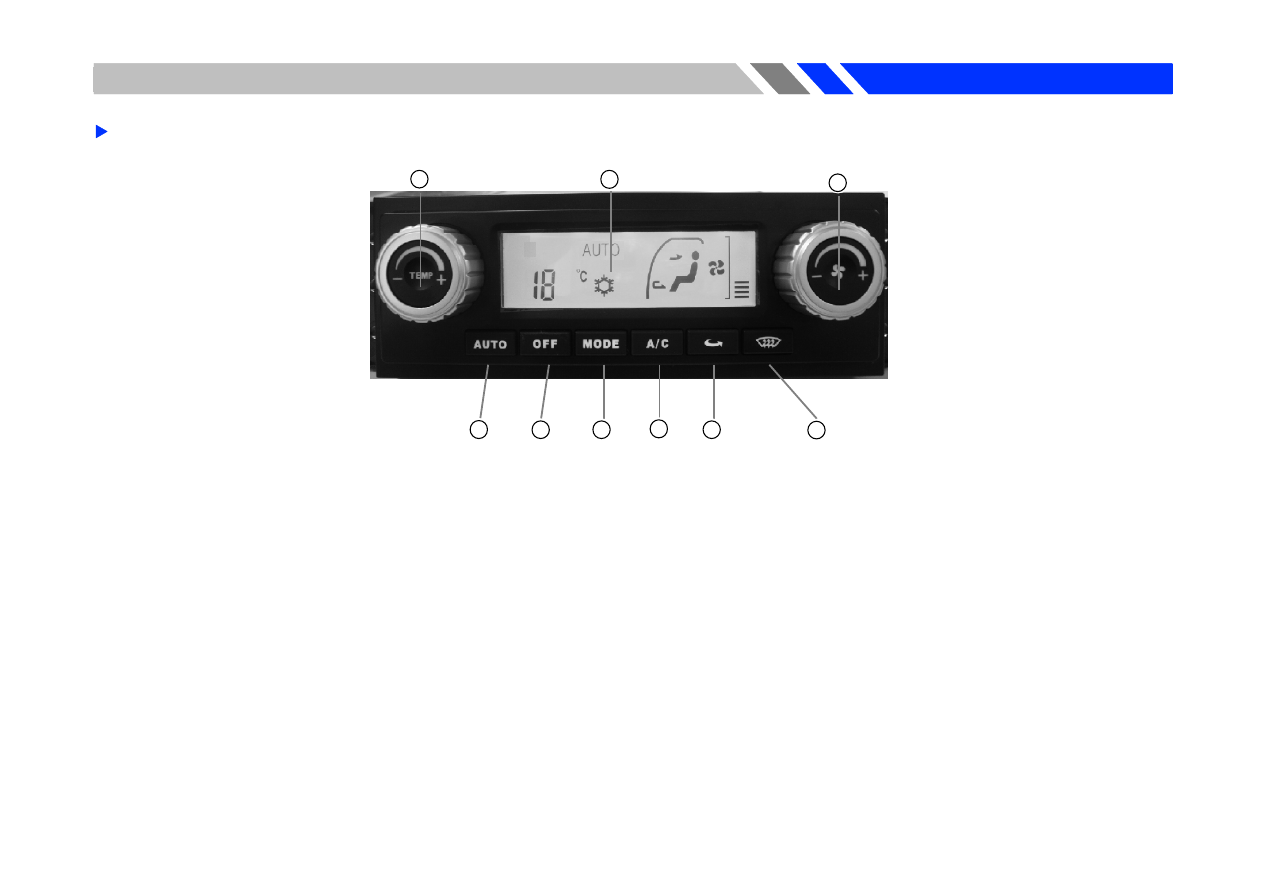

Кондиционер

  Кондиционер (теплый, холодный) находится под панелей приборов, в середине.















①Поворотная кнопка настройки температуры    ②Область отображения информации о температуре, режиме работы, объеме подачи воздуха

③Поворотная кнопка настройки количества ветра    ④Кнопка автоматического управления



  ⑤Кнопка выключения системы

⑥Кнопка переключения режимов обдува



⑦Переключатель кондиционера    ⑧Кнопка переключения режимов циркуляции внутреннего и

наружного воздуха



  ⑨Кнопка обогрева стекла (устранения запотевания)





1

2

3

4

5

6

7

8

9



31



Приборы и сигнальные индикаторы





В

е

нт
и

л

и

р

о

в

а

ни
е

 к

а

б

и

ны
 и

 К

о

нд
и

ц

и

о

н

е

р



  Ручка регулировки температуры

－ Температура

по

часовой

стрелке

постепенно  увеличивается,  в  противном

случае  уменьшается,  может  вращаться  на

360 градусов.

  Область  отображения  информации  о

температуре,

режиме

работы,

объеме

подачи воздуха
－Отображение температуры

*Диапазон

рабочих

температур

в

автомобиле  отображается  как  -40  ~  80

,

℃

установленный

диапазон

температуры

отображается  как    LO,  18  ~  29

,

℃ HI.  LO  -

режим  принудительного  охлаждения,  HI  -

режим принудительного отопления.

*

При  установке  температур  на  ЖК-дисплее

отображаются

«Set»

и

установленная

температура.  На  дисплее  будет  отображена

информация  о  температуре  воздуха  в  кабине

примерно  через  5  секунд  после  установки

температуры.





Информация,

отображаемая

на

дисплее

при

установке

температуры

Информация

о

температуре  воздуха  в

кабине,  отображаемая

на

дисплее

при

нормальной работе

－Отображение режимов работы

      Режим автоматического управления



Режим

охлаждения

и

работы

компрессора

      Символ  переключения  режимов

обдува

и

переключения

режимов

циркуляции

внутреннего

и

наружного

воздуха.
－Индикация уровня подачи воздуха

      Обозначает объем воздуха, диапазон

регулировки составляет 1 ~ 13 балл.

Описание функций кнопок

Управление

данной

системой

может

осуществляться

автоматическим

или

ручным, ручное управление осуществляется

внеочередно,  управление  осуществляется

одной  кнопкой  в  соответствии  с  принципом

«внеочередное  осуществление  текущего

управления».

  Автоматический контроль

－

После  нажатия  на  кнопку

  система

возвращается в предыдущий режим работы,

осуществляет автоматическое управление.
－Когда (заданная температура - внутренняя

температура)  <-  1

,  компрессор  включен,

℃

кондиционер  работает,  показывает



  на

ЖК-дисплей.。
－

Когда

(заданная

температура

-

температура  внутри  автомобиля)>  1

,  то

℃

включение    компрессора  запрещается,

символ снежинки не отображается.
－ Когда  -1

  ≤  (заданная  температура

℃

-

внутренняя  температура)  ≤1

  держит

℃

прежнее состояние.
－

При

установке

температуры

на

минимальную  (LO),  система  переходит  в

режим  принудительного  охлаждения;  при

установке  температуры  на  максимальную

(HI),

система

переходит

в

режим

принудительного отопления.

  Ручное управление

Вручную выберите функциональные кнопки,

другие функции остаются  в  автоматическом

режиме. Дисплей не показывают "AUTO".
－

Кнопка

настройки

температуры

:

①

вращение

по

часовой

стрелке-

температурапостепенно  увеличивается,  в

противном случае, уменьшается.
－Кнопка  настройки  ветра :  вращение  по

③

часовой

стрелке

–

ветер

постепенно

увеличивается,

в

противном

случае,

уменьшается.
－Переключатель  на  отверстии  вдувания :

⑥

Нажмите  кнопку  MODE,  если  текущее



32

Приборы и сигнальные индикаторы

состояние  является  размораживанием,  то

остановится  состояние  размораживания.

Последовательность

работы:

ветер

в

лицо

→ дует в лицо / ноги

→ дует в

ноги

→  ноги

→деподмораживание,

на

ЖК-экране

отображаются

соответствующие шаблоны.

  ВНИМАНИЕ

⊙ В обычных условиях окружающей среды,

температура  устанавливается  на  диапазоне

22ºC ~ 26ºC.
⊙  Хотите  быстрое  охлаждение  или  нагрев,

температура может быть установлена на LO

или  HI,  то  система  работает  на  полном

режиме  охлождения  или  полном  режиме

нагрева.

－ -  Переключатель  Воздуха  внутри  и

снаружи

:  нажав  внутреннюю

⑧

и

внешнюю

трансформацию,  на  экране

отображается соответствующий символ.
－ Кнопка  обогрева  стекла  (устранения

запотевания)



:

⑨

Если  на  дисплее  панели

управления отображается то, что система не

находится в режиме обогрева стекла, после

нажатия  на  кнопку  система  переходит  в

режим

обогрева

стекла.

Переключите

заслонку

переключения

режимов

циркуляции  воздуха  в  режим  обогрева

стекла  и  режим  циркуляции  внутреннего

воздуха;

если

на

дисплее

панели

управления  отображается  то,  что  система

находится в режиме обогрева стекла, после

нажатия на данную кнопку система выходит

из  режима  обогрева  стекла,  заслонка

переключения режимов  циркуляции  воздуха

возвращается в исходное положение.



－ Переключатель  кондиционера  (A/C)

  ⑦

:

после  нажатия  на  переключатель  система

переходит в режим охлаждения, на дисплее

отображается  символ  «

»;  для  выхода  из

режима  охлаждения  вновь  нажмите  на

переключатель.

  ВНИМАНИЕ

⊙

При

удалении

льда

или

снега,

накопившегося  на  внешней  поверхности

лобового

стекла,

поверните

кнопку

переключения

режимов

циркуляции

внутреннего  и  наружного  воздуха  в  режим

«

».

⊙ При сильном дожде или при эксплуатации

автомобиля в пыльных условиях, поверните

кнопку  переключения  режимов  циркуляции

внутреннего  и  наружного  воздуха  в  режим

«

».

 При обогреве стекла нагретым воздухом,

⊙

температура  охлаждающей  жидкости  в

двигателе должна быть более 60

.

℃



Во

время

непрерывной

работы

⊙

автомобиля  с  низкой  скоростью  и  высокой

нагрузкой  (например,  при  движении  на

подъеме),  отключите  подачи  охлажденного

воздуха,  с  целью  избежания  перегрева

охлаждающей воды в двигателе.

  При  остановке  ав

⊙

томобиля  поверните

выключатель  вентилятора  в  положение

«OFF»,  поверните  управляющую  кнопку

переключения

режимов

циркуляции

внутреннего  и  наружного  воздуха  в  режим

подачи внутреннего воздуха «

», с целью

избежания попадания пыли в кабину.

  В  режиме  холост

⊙

ого  хода  двигателя,

продолжительность

использования

кондиционера  должна  быть  не  более  30

минут.
⊙  Для  предотвращения  попадания  пыли

внутрь двигателя, защиты электродвигателя

вентилятора,

необходимо

регулярно

обслуживать  воздушный  фильтр,  в  5000км

чистите  фильтр;  при  нормальных  условиях,

15000км

замените

элемент

фильтра,

заменить  элемент  фильтра  в  10000км  при

суровых условиях.
⊙  При  подаче  охлажденного  воздуха  в

течение

продолжительного

времени

в

режиме  циркуляции  внутреннего  воздуха
