Грузовик FAW CA3252P2K2T1A. Выключатели, кнопки и ручки



Комбинированный выключатель

  • Комбинированный выключатель включает в себя выключатель освещения, выключатель перемены света, поворотный выключатель, выключатель стеклоочистителя, выключатель промывного аппарата, выключатель выхлопного торможения.
  • Левая ручка имеет функцию выключателя освещения, выключателя перемены света, поворотного выключателя.
  • Выключатель освещения:
    - Когда левая ручка находится в положении OFF, все освещение выключено.
    - Поворачивать левую ручку на положение , габаритные огни (передние и задние маленькие огни), приборные лампы и задняя лампа для подсвета номеров горят.
    - Дальше поворачивать левую ручку на положение
    , передние фары горят.

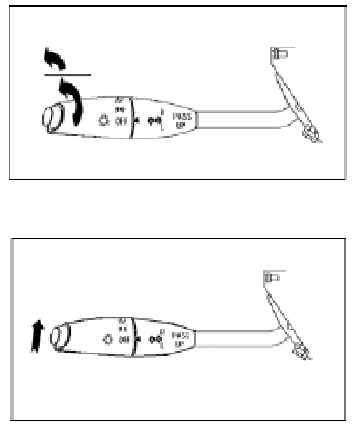

  • Выключатель перемены света
    - В любом случае поднять вверх левую ручку и включить дальний свет передних фар для предупреждения передних или встречных машин. После отпущения ручка автомотически возвращается в исходное положение, дальний свет гаснет.
    - Поворачивать левую ручку на положение
     и поднять её, при этом включается дальний свет, вторное поднятие изменяет на ближний свет. Повторные вышеуказанные операции издают сигнал обгона с очередованием дальнего и близкого света.

  • Поворотный выключатель
    - Когда левая ручка находится в среднем положении, левые поворотные фонари выключаются.
    - Толкать левую ручку вперед, правый поворотный фанарь горит.
    - Тянуть левую ручку назад, левый поворотный фанарь горит.

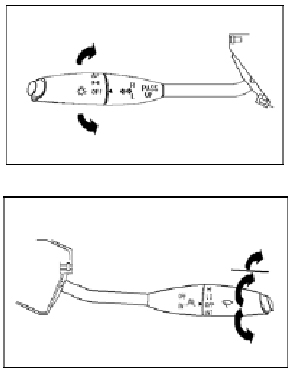

  • Правая ручка имеет функцию выключателя стеклоочистителя, выключателя промывного аппарата ветрового стекла и выключателя выхлопного торможения.
  • Выключатель стеклоочистителя:
    - Когда правая ручка находится в среднем положении "OFF", стеклоочиститель не работает.
    - Устанавить правую ручку на положение "LО стеклоочиститель работает низкой скоростью.
    - Устанавить правую ручку на положение "НI"и стеклоочиститель работает высокой скоростью.
    - Устанавить правую ручку на положение "INТ стеклоочиститель работает прерывно.

  • Выключатель промывного аппарата ветрового стекла
    - Выключатель промывного аппарата ветрового стекла находится на верхней части правой ручки.
    - Нажать выключатель на верхней части ручки промывные средства впрыскиваются на ветровое стекло, при опущении впрыск прекращается.
    - Когда выключатель стеклоочистителя находится в положении "OFF", нажать выключатель промывного аппарата и стеклоочиститеь автомотически осуществляет действие два раза.

 Внимание

  • Когда промывный аппарат непрерывно впрызкивает более 20сек или электродвигатель продолжает вращаться без промывного средств, будет перегрев электродвигателя.
  • Перед окончанем промывных средств добавить промывные средства в сборник промывных средств.

  • Выключатель выхлопного торможения Выхлопное торможение является вспомогательным торможением при спуске.
    - Тянуть на себя правую ручку, выхлопное торможение находится в рабочем режиме, вместе с тем, лампа тормажения горит.
    - Тянуть от себя правую ручку, выхлопное торможение отключено, вместе с тем, лампа тормажения гаснет.
    - При нажатии ногой педали газа или педали муфты выхлопное торможение автомотически освобождается.

  • Внимание при выхлопном торможении двигателя

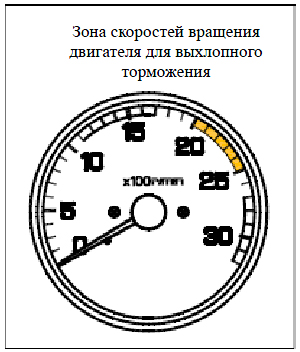

    - Когда скорость вращения двигателя находится в пределах 2000-2500 об./мин (как показана в рис.), эффект выхлопного торможения самый лучший.
    - Когда скорость вращения двигателя ниже 1500 об./мин, эффект выхлопного торможения плохой, при этом выхлопное торможение нерекомендуетя.

Рекомендация:
Для применения выхлопного торможения выбирать низкие передачи согласно уклону и скорости движения автомобиля, позволяет скорость вращения двигателя по возможности находиться в пределах 2000-2500 об./мин для развития оптимального эффекта выхлопного торможения.

 Внимание

  • Когда выхлопное торможение эффективно работает, насос двигателя автомотически отсекает топливо, нет расхода топлива.
  • При выхлопном торможении когда скорость вращения двигателя находится в пределах 2000-2500об./мин, это не приносит двигателю плохое влияние.


Выключатель зажигания

  • У выключателя зажигания и двери есть общий ключ.
  • LOCK: выключить питание электросистемы.
  • АСС: переключить ключ по направлению часовой стрелки на положениеАСС, подключить арматуру к питанию, это предназначено для применения радиоприемника и зажигалки для сигареты вовремя стоянки автомобиля.
  • ON: переключить ключ по направлению часовой стрелки дальше на положение ON, подключить эклектросистему к питанию, это предназначено для опрокидывания кабины.
  • S: переключить ключ по направлению часовой стрелки дальше до упора, запускать двигатель, после отжимания ключ автомотически возвращается на положение ON.
  • Когда автомобиль остановлена и нужно вытащить ключ, надо нажить белую кнопку застопорения ключа под выключателем зажигания.

 Внимание

Кнопка застопорение не нажата, запрещается вытянуть ключ.

Функциональный выключатель

Находится на середине приборной доски.

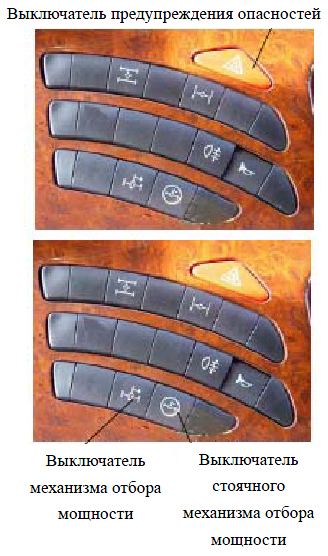

  • Выключатель предупреждения опасностей
    - Нажать выключатель, левый и правый поворотный огонь одновременно мигают. При повторном нажатии выключатель возвращается на исходное положение, левый и правый поворотный огонь одновременно гаснут.

Выключатель механизма отбора мощности

  • При нажатом данном выключателе на приборной панели лампа движующего механизма отбора мощности горит, вовремя движения автомобиля грузовой кузов поднимется.

Выключатель стоячного механизма отбора мощности

При нажатом данном выключателе на приборной панели лампа стоячного механизма отбора мощности горит, когда автомобиль остановляется, грузовой кузов поднимется. Подробнее смотрите в раздел самосвала

Выключатель передной туманной фары

  • Выключатель задней туманной фары
    - В тумманый день или пасмурный день применяйте задний огонь с сигналом тумана для предупреждения задних машин.

Только при вкючении передной туманной фары нажатие выключателя дает задней туманной фаре гореть

Переключатель пневмогудка

  • Нажать переключатель пневмогудка и переключить на пневмогудок.
  • При повторном нажатии переключатель воозвращается на исходное положение и переключается на электрогудок.

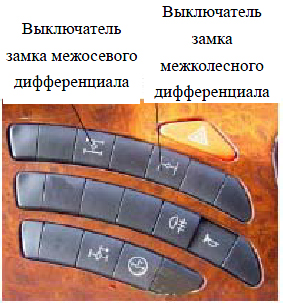

Выключатель замка дифференциала

  • Замок дифференциала предназначен для застопорения дифференциала. Когда автомобиль идет по грунту, снегу и другим скользящимся дорогам и какой-либо приводный вал или приводное колесо потеряло приводную силу, нажатие данного выключателя застопоривает дифференциал и автомобиль выходит из скользягцейся дороги.
  • Замок межосевого дифференциала
    - Предназначен для застопорения межосевого дифференциала между средним мостом и задним мостом.
    - При сцеплении межосевого дифференциала лампа горит.
    - При повторном нажатии выключателя замок дифференциала отцеплен и лампа гаснет.
  • Замок межколесного дифференциала
    - Предназначен для застопорения межколевого дифференциала среднего моста и заднего моста.
    - Когда автомобиль пройдет плохую дорогу, нужно немедленно снять замок дифференциала, отпустить педаль газа, нажать ногой муфту, восстановить выключатель замка дифференциала на исходное положение, после гаснения лампы замок дифференциала сразу отцепляется.

 Внимание

  • Надо сначала сцеплять замок межосевого дифференциала, потом сцеплять замок межколесного дифференциала.
  • Когда лампа замка межколесного дифференциала горит, не допускается поворот.
  • Только когда автомобиль находится в стоячном положении или движется скоростью менее 5км/ч, осуществляется управление замком межосевого дифференциала.

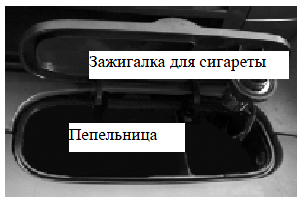

Зажигалка для сигареты

  • Зажигалка для сигареты находится перед сервоприборной панелью.
  • Открыть верхнюю крышку зажигалки для сигареты, нажать кнопку зажигалки для сигареты, когда сопротивление станет красным и горячим, кнопка автомотически распружинена, при этом вытянуть кнопку и зажигать сигарету.

Пепельница

  • Рядом с зажигалкой для сигареты расположена пепельница.
  • После полностью гаснения окурка и спички положить их в пепельницу. После применения необходимо плотно закрыть крышку пепельницы.

 Внимание

Запрещается положить другие предметы кроме окурка в пепельницу или набить пепельницу окурками, иначе возможен пожар.

Ручка для переключения передач

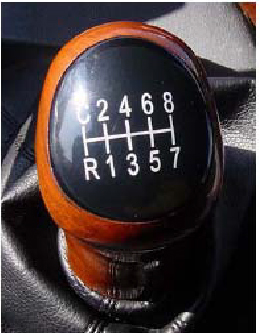

Коробка переключения скоростей FULLER RT-11509C, передачи показаны в рисунке.

 Внимание

  • При переключении от передачи 4 на передачу 5 необходимо остановить на момент, это удобно для выполнения переключения с высоких передач на низкие передачи (или наоборот) сервоустройства передач, иначе будут влиять на служебные ресурсы синхранизатора сервоустройства.
  • Буксировка в нейтральном положении запрещается. Иначе основной подшипник коробки переключения скоростей перегорит из-за недостаточной смазки.
  • При стоянке ручка для переключения передач должна находиться в нейтральном положении в секторе низких передач.
  • Передача С-передача для подъема, которая запрещается применятья в старте с тяжелой загрузкой или вовремя движения малой скоростью. Когда старт осуществляется в секторах высоких передач, возможно повреждение фрикционных дисков муфты.
  • Когда автомобиль спускается по уклону, переключение сектора высоких и низких передач не допускается.
  • При переключении передач в коробке переключения скоростей нельзя скочать передачу, иначе будут влиять на служебные ресурсы синхранизатора сервоустройства.

Штанга застопорения рулевого колеса

  • Штанга застопорения рулевого колеса находится в левой стороне от поворотной колонки. Отпущение штанги застопорения (Штанга застопорения поднята вверх) регулирует положение рулевого колеса. Рулевое колесо может скользиться вверх, вниз или калебаться вперед и назад. После регулировки надо застопорить штангу застопорения.

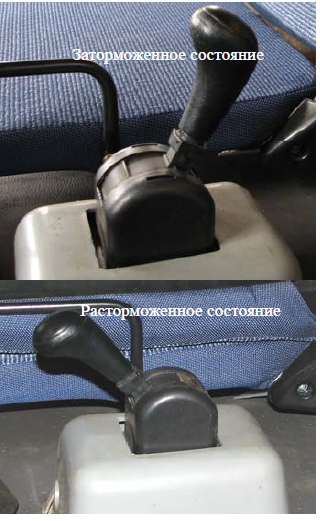

Стояночный тормоз (в сокращенном ручной тормоз)

  • Ручной тормоз находится на правой стороне от сидения водителя и за ручкой для переключения передач.
  • При торможении тянуть назад ручной тормоз до отказа.
  • При расторможении поднять ручку ручного тормоза вверх, вместе с тем, тянуть от себя ручку вперед до отказа.
  • В аварийном случае разрешается взять за стояночный тормоз аварийный тормоз, но нельзя долго работать вместо движующегося тормоза.

 Внимание

  • Перед отпущением ручного тормоза убедитесь в том, что пневмодавление достигло 0,55МПа, запрещается вынужденный старт.
  • После долгой стоянки когда давление в воздушных резервуарах снизилось ниже 0,55МПа, отпущение ручного тормоза только после повторной качалки до 0,75МПа.
