Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 13

Dongfeng Motor Co., Ltd.



3910A-C0100

Огнетушитель





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3910010-C0100

Огнетушитель с держателем в сборе

1







Q40106

Плоская шайба

4







Q40306

Пружинчатая шайба

4







Q174B0616

Крестообразный болт

4





1

3910012-C0100

Огнетушитель в сборе

1





2

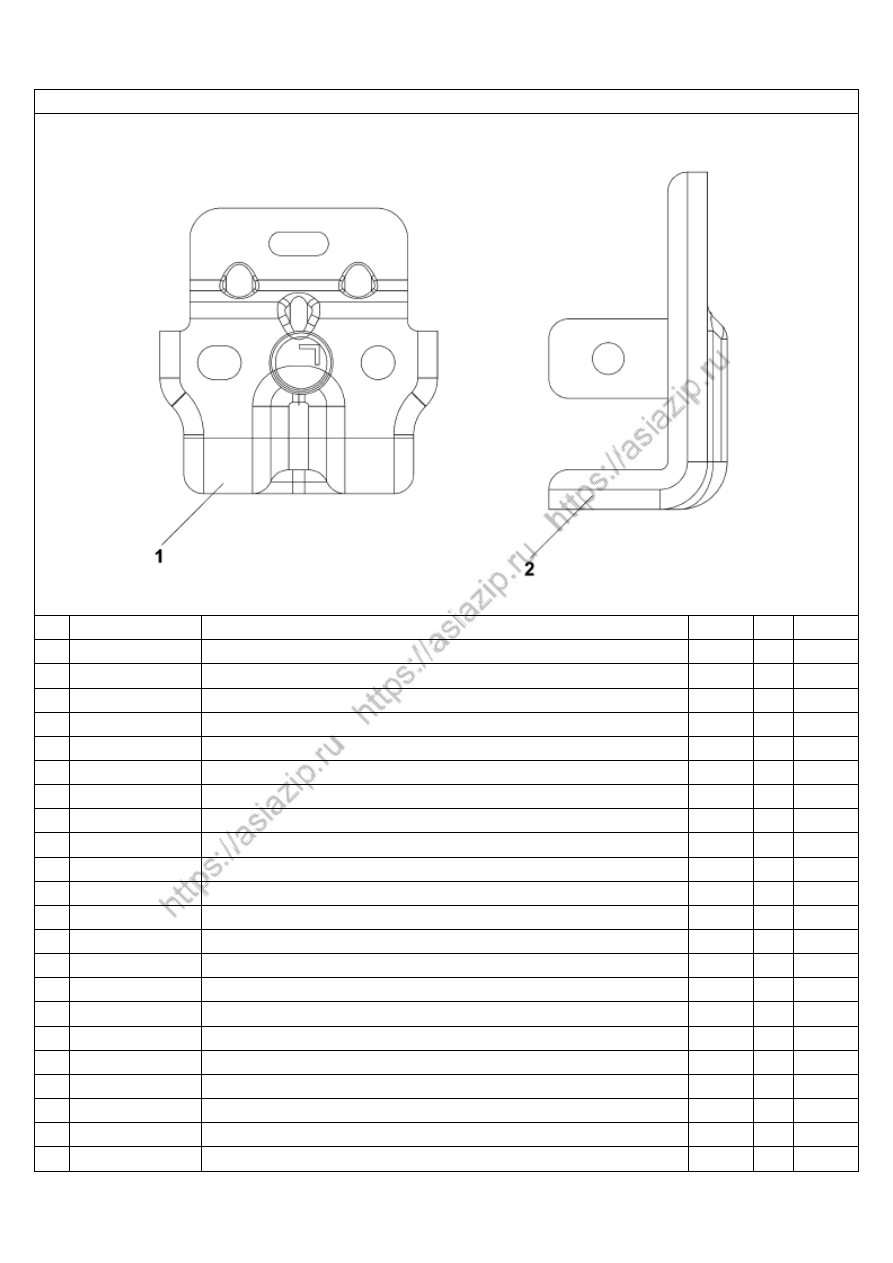

3910015-C0100

Верхний держатель огнетушителя в сборе

1





3

3910020-C0100

Нижний держатель огнетушителя в сборе

1







Q174B0516

Крестообразный болт

2







Q40205

Большая шайба

2





































































































8-77



Dongfeng Motor Co., Ltd.



5000F-C0100

Передняя эмблема







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5000515-C0100

Эмблема в сборе

1





2

5000519-C0100

Левая декоративная лента в сборе

1





3

5000520-C0100

Правая декоративная лента в сборе

1





4

Q32006

Гайка

8

































































































































































8-78



Dongfeng Motor Co., Ltd.



5000K-C0300

Сварочное соединение кабины в сборе



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5401137-C0300

Нижний усилитель передней левой внутренней верхней балки

1







5401138-C0300

Нижний усилитель передней правой внутренней верхней балки

1





2

5401143-C0300

Верхний усилитель передней левой внутренней верхней балки

1







5401144-C0300

Верхний усилитель передней правой внутренней верхней балки

1







Q1400612

Болт и плоская шайба

18







Q1400820

Болт и плоская шайба

6







Q1400816

Болт и плоская шайба

6







Q32208

Стопорная гайка

2













































































































































































8-79



Dongfeng Motor Co., Ltd.



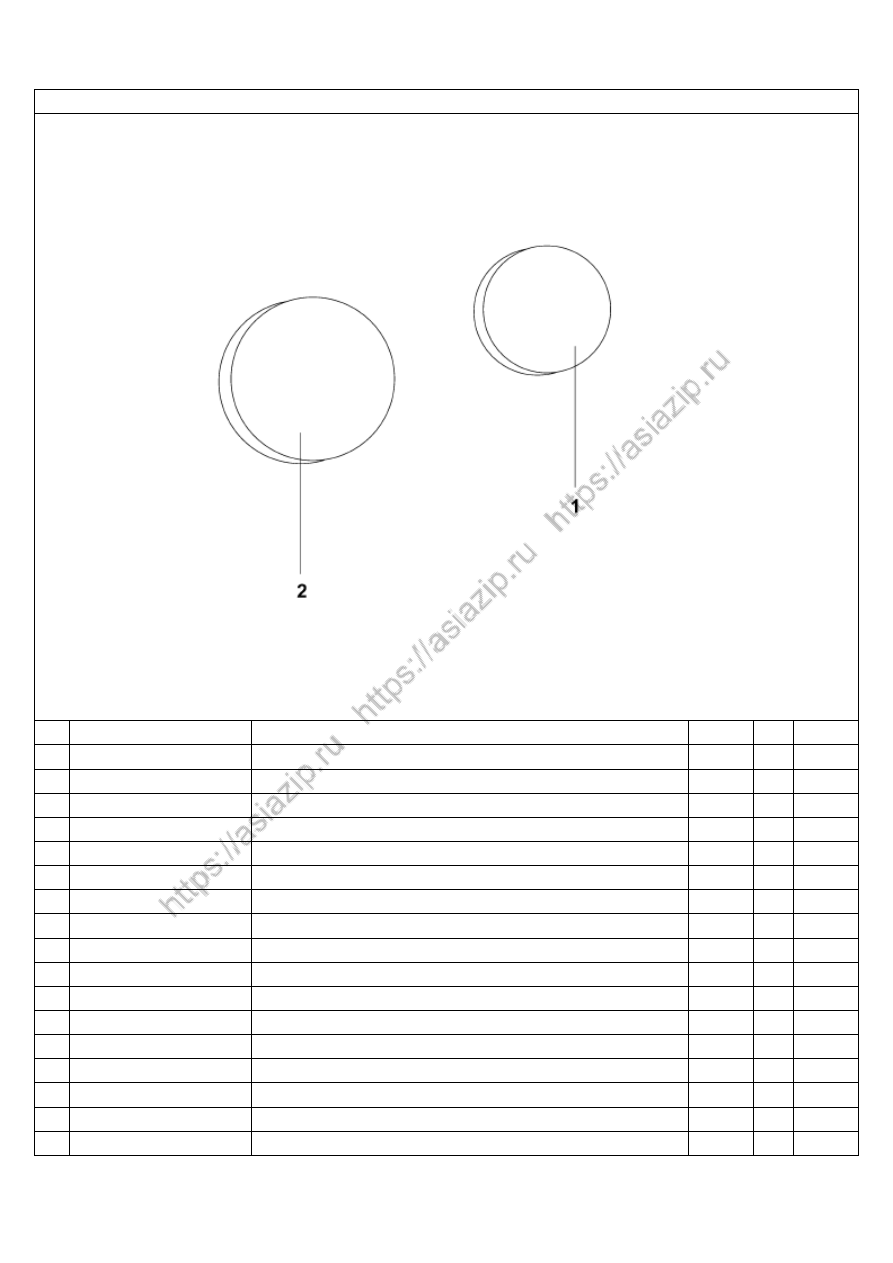

5000M-C0100

Применяемые



заглушки в кабине









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5611020-C0100

Заглушка A

3





2

5611021-C0100

Заглушка B

1

























































































































































































8-80



Dongfeng Motor Co., Ltd.



5001A-C0300

Передняя подвеска кабины



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q150B1235-0H1-J1

Болт

6







Q41012

Законтренная шайба с внутренними зубцами

6







Q40112

Плоская шайба

6





2

5001022-C0300

Вал опрокидывания

2







QC41916-H1

Коническая пружинная шайба

8







RQ38714

Тонкая гайка

2







Q500B0440

Шплинт

2





3

5001085-C0302

Амортизатор передней подвески в сборе

2





4

Q40210

Большая шайба

2







Q40310

Пружинчатая шайба

2







Q341B10

Гайка

2







Q40114

Плоская шайба

2





5

5001059-C0302

Левый верхний кронштейн передней подвески в сборе

1







5001060-C0302

Правый верхний кронштейн передней подвески в сборе

1





6

5001036-C0302

Кронштейн верхнего ограничителя

1







Q40312

Пружинчатая шайба

2







Q33512

Металлическая стопорная гайка

2





8-81



Dongfeng Motor Co., Ltd.



5001A-C0300                Передняя подвеска кабины



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



QC41914-H1

Коническая пружинная шайба

4





7

5001042-C0302

Пружина левой передней подвески

1







5001043-C0302

Пружина правой передней подвески

1





8

5001034-C0302

Нижний ограничительный валик передней подвески

1





9

Q2181035

Винт

1





10  5001039-C0302

Верхний ограничительный валик передней подвески

1





11

Q40310

Пружинчатая шайба

1





12  5001035-C0302

Нижний ограничительный блок передней подвески

1





13  5001025-C0302

Плечо левого опрокидывания с резиновой втулкой в сборе

1







5001026-C0302

Плечо правого опрокидывания с резиновой втулкой в сборе

1





14  5001036-C0300

Кронштейн верхнего ограничителя

1





15  Q2180825

Винт

3







Q40308

Пружинчатая шайба

3





16  5001021-C0300

Крепежный болт рычага опрокидывания

1







Q500B0440

Шплинт

1







RQ38720

Тонкая шлицевая гайка

1







Q40120

Плоская шайба

1





8-82



Dongfeng Motor Co., Ltd.



5001A-C0300

Передняя подвеска кабины





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

17  Q150B1235-0H1-J1

Болт

10







Q41012

Законтренная шайба с внутренними зубцами

10







Q40112

Плоская шайба

10





18  5001077-C0302

Поперечный стабилизирующий стержень передней подвески









Q151B1465-0H1

Болт

4







Q33514

Металлическая стопорная гайка

4







Q40114

Плоская шайба

4





19  Q151B1650-0H1-J1

Болт

4







Q40116

Плоская шайба

4







Q32116-0H1

Металлическая стопорная гайка

4





20  Q151B1665-0H1-J1

Болт

8







RQ42412-H1

Коническая пружинная шайба

16







Q32116-0H1

Металлическая стопорная гайка

8





21  5001015-C0300

Комбинированная втулка

1





22  5001075-C0300

Технологический комплекс резинового пылезащитного чехола

2





23  5001013-C0300

Кронштейн левого опрокидывания

1





24  5001040-C0302

Блок верхнего ограничения передней подвески

2





8-83



Dongfeng Motor Co., Ltd.



5001A-C0300

Передняя подвеска кабины



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



5001014-C0300

Кронштейн правого опрокидывания

1







5001013-C0300GY

Технологический комплекс кронштейна левого
опрокидывания с комбинированной втулкой в сборе

1







5001014-C0300GY

Технологический комплекс кронштейна правого
опрокидывания с комбинированной втулкой в сборе

1







2901901-T0100

Противоослабевающая гайка SL

4





















































































































































8-84



Dongfeng Motor Co., Ltd.



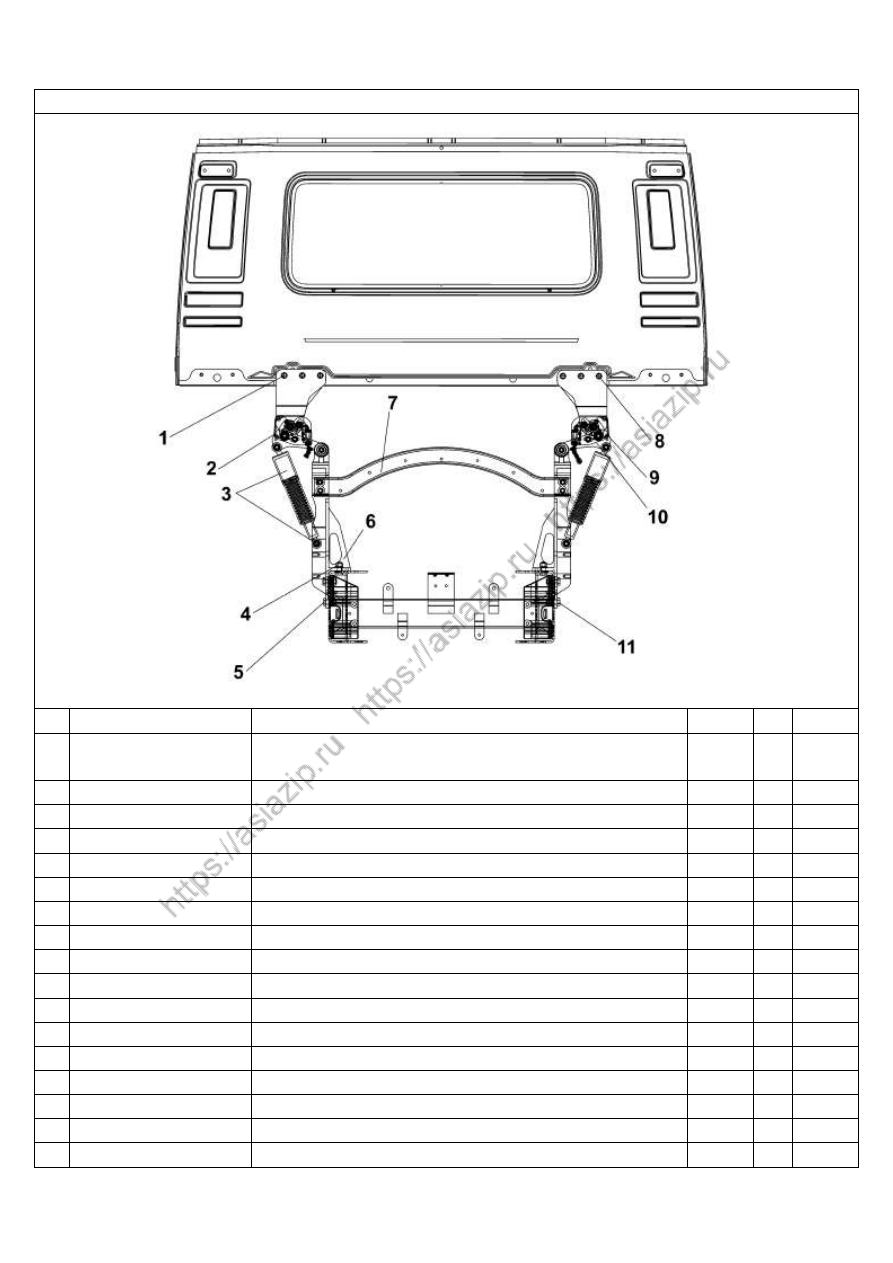

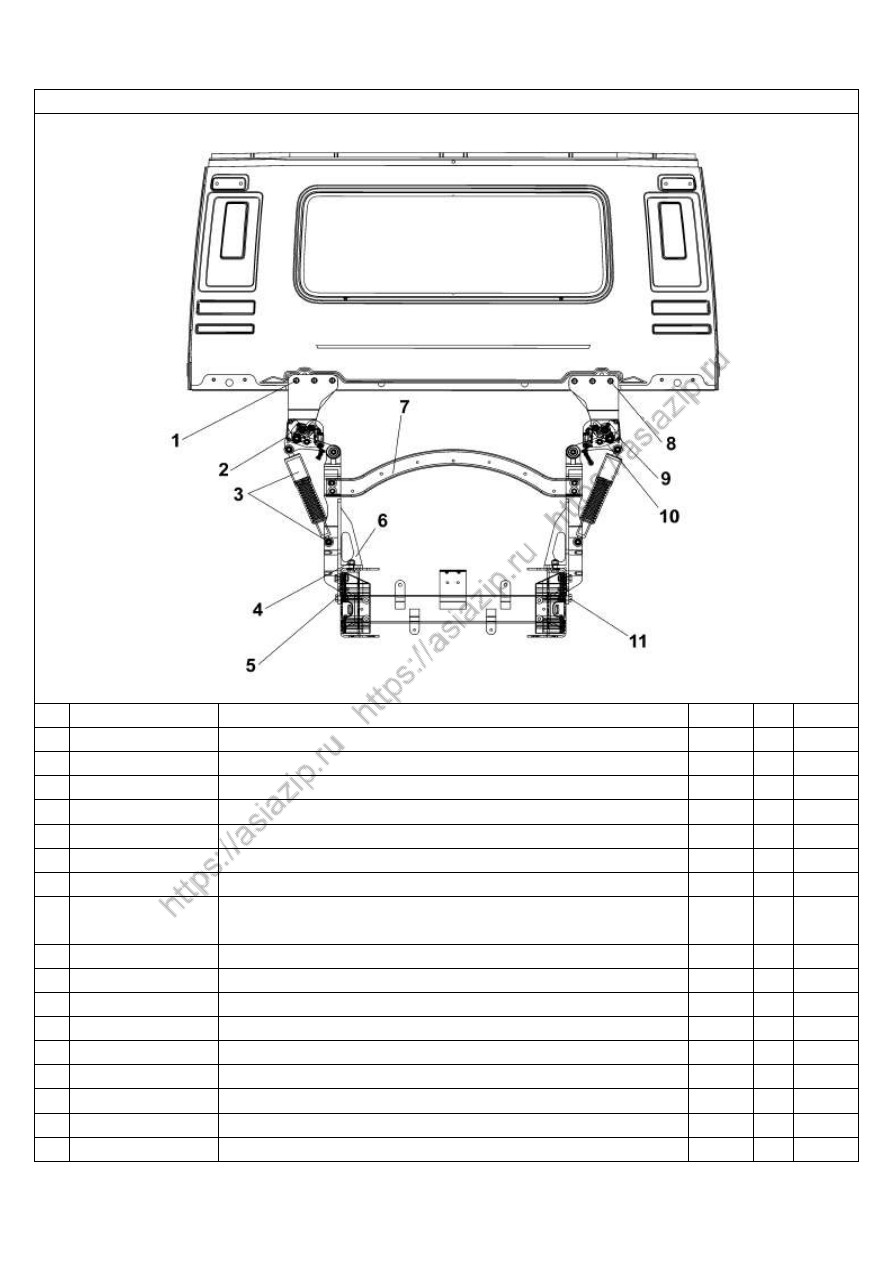

5001B-C0300

Задняя подвеска кабины



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5001110-C0100

Левый верхний кронштейн задней подвески с резиновой
втулкой в сборе

1







5001130-C0100

Резиновая втулка верхнего кронштейна задней подвески

1







Q150B1035-0H1-J1

Болт

3







Q41010

Законтренная шайба с внутренними зубцами

3







Q40110-Y

Плоская шайба

3





2

5002170-C0100

Левый гидравлический замок в сборе

1





3

5001150-C0302

Пружинный амортизатор в сборе

2







Q151B12120

Болт

2







Q33512

Металлическая стопорная гайка

2







Q40112

Плоская шайба

2





4

Q151B1650-0H1-J1

Болт

4







Q40116

Плоская шайба

4







Q341B16

Гайка

4





5

5001147-C0100

Болт нижнего кронштейна задней подвески

1







Q41018

Законтренная шайба с внутренними зубцами

1







Q40118

Плоская шайба

1







Q341B18

Гайка

1





8-85



Dongfeng Motor Co., Ltd.



5001B-C0300

Задняя подвеска кабины



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

6

5001140-C0100

Нижний кронштейн задней подвески с резиновой втулкой в сборе

2







5001145-C0100

Резиновая втулка нижнего кронштейна задней подвески в сборе

2





7

5001146-C0100

Поперечная балка задней подвески

1







Q151B1450

Болт

8







Q33514

Гайка

8







Q40114

Плоская шайба

8







5002059-C0100

Маслопровод

1





8

5001120-C0100

Правый верхний кронштейн задней подвески с резиновой втулкой
в сборе

1







5001130-C0100

Резиновая втулка верхнего кронштейна задней подвески









Q150B1030-0H1-J1

Болт

3







Q41010

Законтренная шайба с внутренними зубцами

3







Q40110-Y

Плоская шайба

3





9

5002175-C0100

Правый гидравлический замок в сборе

1





10  5001136-C0100

Косынка задней подвески

4







Q151B1270

Болт

8







Q40112

Плоская шайба

8







Q33512

Гайка

8





8-86



Dongfeng Motor Co., Ltd.



5001B-C0300

Задняя подвеска кабины



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

11

Q151B1850-0H1-J1

Болт

5







Q41018

Законтренная шайба с внутренними зубцами

5







Q341B18

Гайка

5







Q40118

Плоская шайба

5

































































































































































8-87



Dongfeng Motor Co., Ltd.



5001C-C0103                Наружный знак кабины—375PS













No

Номер запчасти

Наименование запчасти

Кол-во  **

*



5000711-C0103

Знак мощности—375 л.с.

1





































































































































































































8-88



Dongfeng Motor Co., Ltd.



5001E-C0100                Наружный знак кабины—эмблема DongFeng(дорожный автомобиль)













No

Номер запчасти

Наименование запчасти

Кол-во  **

*



5000611-С0100

Эмблема DongFeng(дорожный автомобиль)







































































































































































































8-89



Dongfeng Motor Co., Ltd.



5003A-C0302

Цилиндр подъема



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5003011-C0300

Левый гидроцилиндр в сборе

1





2

5003010-C0300

Правый гидроцилиндр в сборе

1





3

5003091-C0304

Нижний держатель левого гидроцилиндра

1







5003091-C0303

Нижний держатель правого гидроцилиндра

1







Q150B1450

Болт

6







Q340B14

Гайка

6







Q40314

Пружинчатая шайба

6





4

Q510B2070

Палец

2







Q500B0550

Шплинт

4







Q40020

Шайба

12







Q40114

Шайба

6







RQ38718

Тонкая гайка

2







5003096-C0300

Болт

2





















































8-90



Dongfeng Motor Co., Ltd.



5003B-C0300

Цилиндр подъема кабины



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5003085-C0300

Верхний кронштейн правого гидроцилиндра в сборе

1







5003080-C0300

Верхний кронштейн левого гидроцилиндра в сборе

2





2

5003081-C0100

Верхняя соединительная пластина держателя правого
гидроцилиндра

3







5003089-C0100

Верхняя соединительная пластина держателя левого
гидроцилиндра

4





3

Q150B1035-J0

Болт

4







Q40110

Плоская шайба

4







Q41210

Стопорная шайба с внешними зубцами

4





4

Q150B1030-J0

Болт

6







Q40110

Плоская шайба

6







Q41210

Стопорная шайба с внешними зубцами

6





5

Q40110

Плоская шайба

4







Q41210

Стопорная шайба с внешними зубцами

4







Q340B10

Гайка

4

















8-91



Dongfeng Motor Co., Ltd.



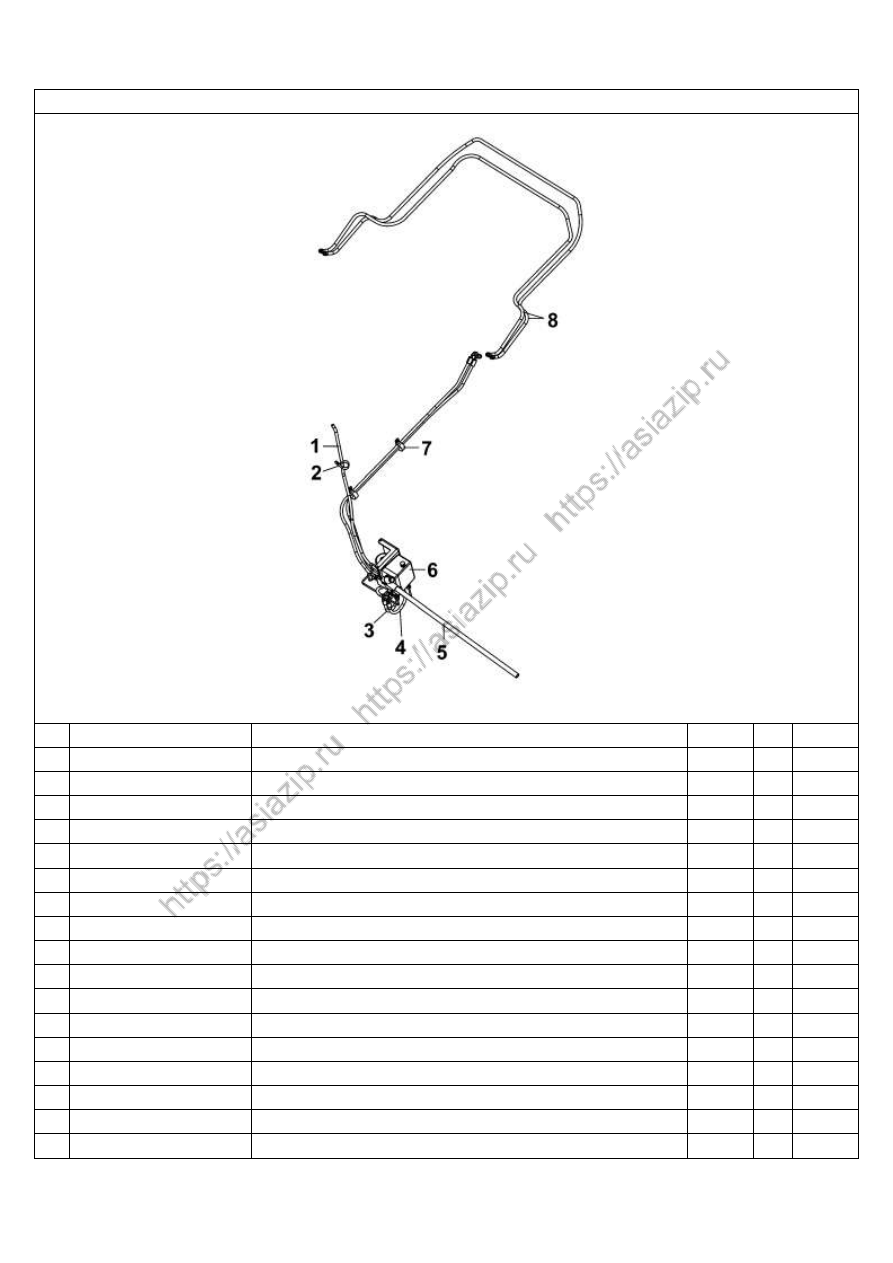

5005A-C0302                Масляный насос подъема





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5003059-C0100

Маслопровод в сборе

1







35Z63E-06082

Кронштейн

1







Q350B08

Тонкая гайка

1







Q150B0835

Болт

1







Q40308

Пружинчатая шайба

1







RQ8551950

Защитный чехол

10





2

ZD160X4

Бандажная лента

10





3

5003070-C0100

Маслопровод в сборе

1





4

5003070-C0101

Маслопровод в сборе

1





5

5004011-C0100

Рукоятка

1





6

5005011-C0301

Технологический комплект для маслонасоса

1







5005015-C0100

Маслонасос в сборе

1







5005014-C0102

Кронштейн маслонасоса

1







5003066-C0100

Маслопровод в сборе

1







5003067-C0100

Маслопровод в сборе

1







5005020-C0300

Маслонасос в сборе(ручной)

1







Q150B1025-J0

Болт

4





8-92



Dongfeng Motor Co., Ltd.



5005A-C0302





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q403010

Пружинчатая шайба

4





7

35.6b2-06811

Трубный хомут

4







Q150B1025-J0

Болт

4







Q40210

Стопорная шайба

4







Q340B10

Гайка

4





8

5003061-C0300

Маслопровод в сборе

2









































































































































8-93



Dongfeng Motor Co., Ltd.



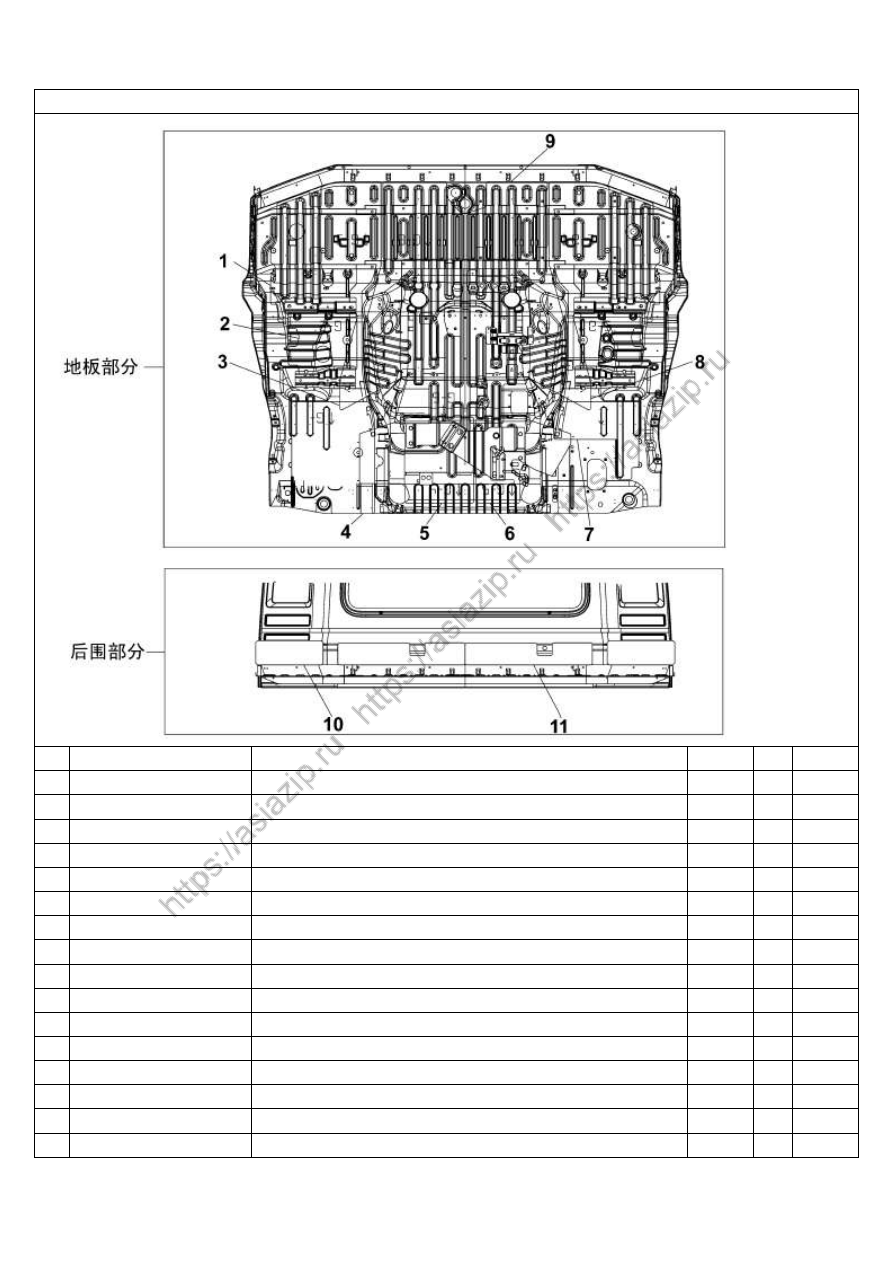

5101A-C0300

Сварочный соединительный напольный состав





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5100010-C0300

Сваренный пол в сборе

1





































































































































































































8-94



Dongfeng Motor Co., Ltd.



5102B-C0101

Обивка пола





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5102009-C0100

Прижимная лента левого порога в сборе

1





2

5102901-C0100

Самонарезающий винт

6





3

5103902-C0100

Пластиковая гайка

8





4

5102010-C0100

Прижимная лента правого порога в сборе

1





5

5102020-C0100

Подстилка для ног

1





6

5102303-C0100

Глухая пластина

10







5102303-C0101

Глухая пластина

1







5102303-C0102

Глухая пластина

3





7

Q2140820

Крестообразный винт

2





8

5102030-C0100

Подставка для ног

1







5102036-C0100

Заглушка для подставки

1





9

RQ2700616A-Z5

Крестовый самонарезающий винт

2

































































8-95



Dongfeng Motor Co., Ltd.



5102J-C0104

Чехол рычага переключения скоростей





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5103050-C0104

Герметический чехол рычага переключения скоростей в сборе

1





































































































































































































8-96



Dongfeng Motor Co., Ltd.



5103A-C0101

Вещевой ящик водителя



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5103010-C0100

Вещевой ящик водителя в сборе

1





2

RQ2730616A-Z5

Крестовый самонарезающий винт

3





3

5103901-C0100

Пластиковая гайка

4





4

RQ2730625A-Z5

Крестовый самонарезающий винт

4





5

5103902-C0100

Пластиковая гайка

3







5702902-C0100

Пластиковая гайка

2





6

5103043-C0100

Кронштейн вещевого ящика водителя

1





7

5305901-C0100

Пружинчатый подхват A

4





8

5103022-C0101

Монтажная панель клапана ручного управления

1

























































































8-97



Dongfeng Motor Co., Ltd.



5103B-C0100

Вещевой ящик пассажира



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

RQ2730625A-Z5

Крестовый самонарезающий винт

4





2

5103030-C0100

Вещевой ящик пассажира в сборе

1





3

Q1400820

Болт

4





4

5103042-C0100

Задний кронштейн вещевого ящика пассажира

1





5

5103901-C0100

Пластиковая гайка

4





6

5103041-C0100

Передний кронштейн вещевого ящика пассажира

1









































































































































8-98



Dongfeng Motor Co., Ltd.



5104A-C0100

Рулевое колесо







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5104010-C0100

Руль в сборе

1





































































































































































































8-99



Dongfeng Motor Co., Ltd.



5104B-C0100

Облицовка рулевой колонки



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5104100-C0100

Верхний кожух рулевой колонки в сборе

2





2

5104110-C0100

Средний кожух рулевой колонки в сборе

1





3

5104115-C0100

Нижний кожух рулевой колонки в сборе

1





4

Q1840620

Болт

4





5

RQ2700516A-Z5

Крестовый самонарезающий винт

5









































































































































8-100



Dongfeng Motor Co., Ltd.



5109A-C0101

Напольный коврик в кабине





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5109010-C0100

Левый коврик в сборе

1





2

5109020-C0100

Средний коврик в сборе

1





3

5109901-C0100

Защёлка

7





4

5109030-C0100

Правый коврик в сборе

1

































































































































































8-101



Dongfeng Motor Co., Ltd.



5110B-C0202                Теплоизоляционная накладка пола







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5110010-C0200

Нижняя теплоизоляционная накладка левого пола в сборе

1





2

5109901-C0100

Защелка

13





3

5109902-C0100

Защелка

12





4

5110020-C0202

Нижняя теплоизоляционная накладка в сборе

1





5

5110030-C0200

Нижняя теплоизоляционная накладка в сборе

1





6

5110039-C0100

Крепежная плита левая передняя в сборе

1





7

5110040-C0100

Крепежная плита правая передняя в сборе

1





8

5110045-C0100

Задняя крепежная плита

2





9

Q1840616

Болт

16

























































































8-102



Dongfeng Motor Co., Ltd.



5111B-C0200

Противовибрационная накладка пола



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5111022-C0200

Боковая амортизационная накладка заднего пола

2





2

5111019-C0100

Задняя амортизационная накладка пола

2





3

5111016-C0100

Задняя правая амортизационная накладка среднего пола

1





4

5111018-C0100

Передняя амортизационная накладка правого пола

1





5

5111012-C0100

Передняя правая амортизационная накладка среднего пола

1





6

5111011-C0100

Передняя левая амортизационная накладка среднего пола

1





7

5111017-C0100

Передняя амортизационная накладка левого пола

1





8

5111015-C0100

Задняя левая амортизационная накладка среднего пола

1





9

5111021-C0200

Средняя амортизационная накладка заднего пола

1





10  5611013-C0100

Боковая амортизационная накладка заднего обвода

2





11

5611011-C0100

Левая средняя амортизационная накладка заднего обвода

2

































































8-103



Dongfeng Motor Co., Ltd.



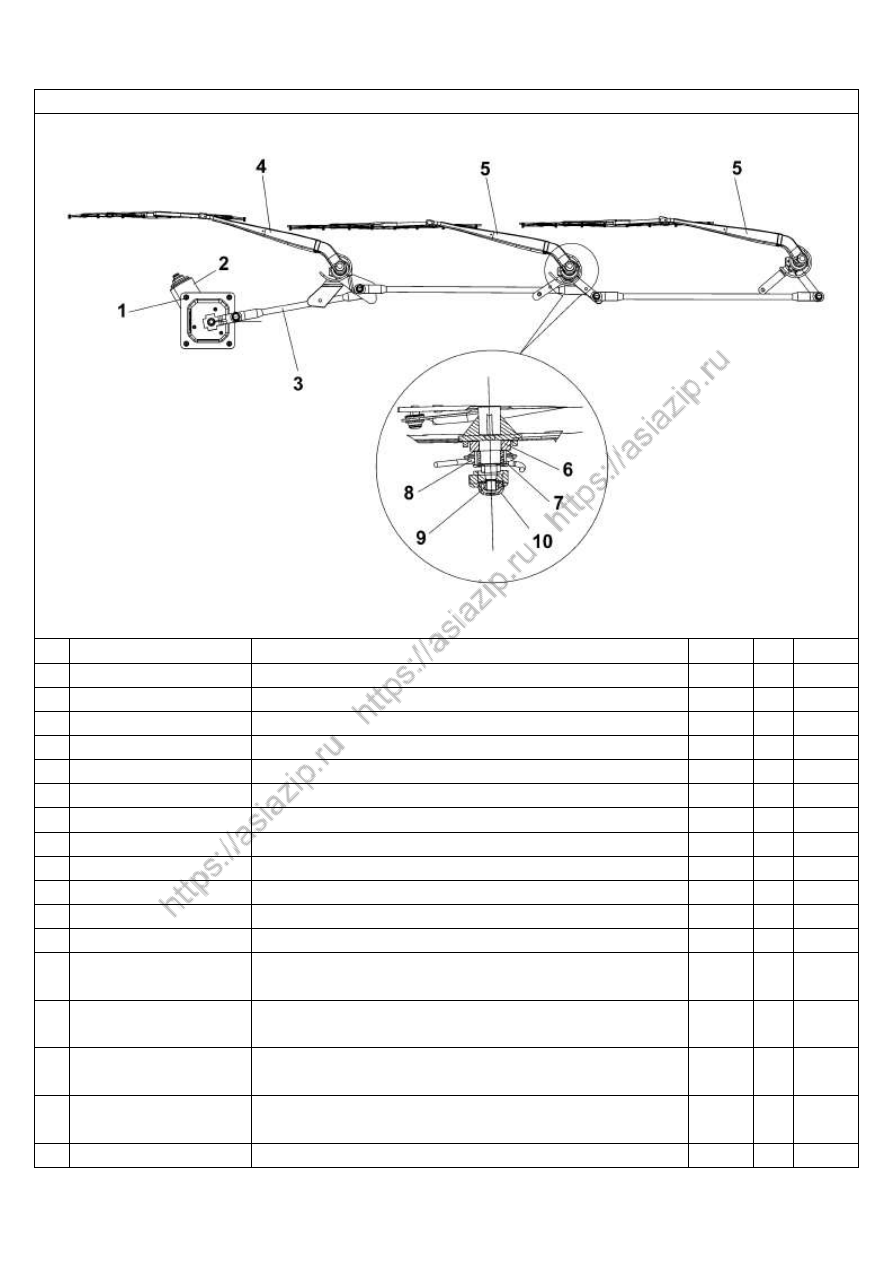

5205A-C0100

Стеклоочиститель в сборе



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



5205010-C0100

Стеклоочиститель в сборе(включая детали №2

~

10)

1





1

RQ1760620-Z5

Направляющий болт

4







Q40306-Y

Стандартная пружинчатая шайба

4







Q40206-Y

Большая шайба

4





2

3741010-C0100

Электродвигатель стеклоочистителя в сборе

1





3

5205031-C0100

Привод стеклоочистителя в сборе

1





4

5205012-C0100

Правый щеткодержатель и щетка в сборе

1







5205014-C0100

Правая щетка в сборе

1







5205023-C0100

Правый щеткодержатель в сборе

1





5

5205011-C0100

Левый щеткодержатель и щетка в сборе

2







5205013-C0100

Левая щетка в сборе

2







5205021-C0100

Левый щеткодержатель в сборе

2





6

5205043-C0100

Плоская  шайба  соединительного  рычага  стеклоочистителя  в
сборе

3





7

5205042-C0100

Большая  гайка  соединительного  рычага  стеклоочистителя  в
сборе

3





8

5205044-C0100

Уплотнительная

втулка

соединительного

рычага

стеклоочистителя в сборе

3





9

5205045-C0100

Малая  гайка  соединительного  рычага  стеклоочистителя  в
сборе

3





10  5205041-C0100

Торцовая крышка

3





8-104



Dongfeng Motor Co., Ltd.



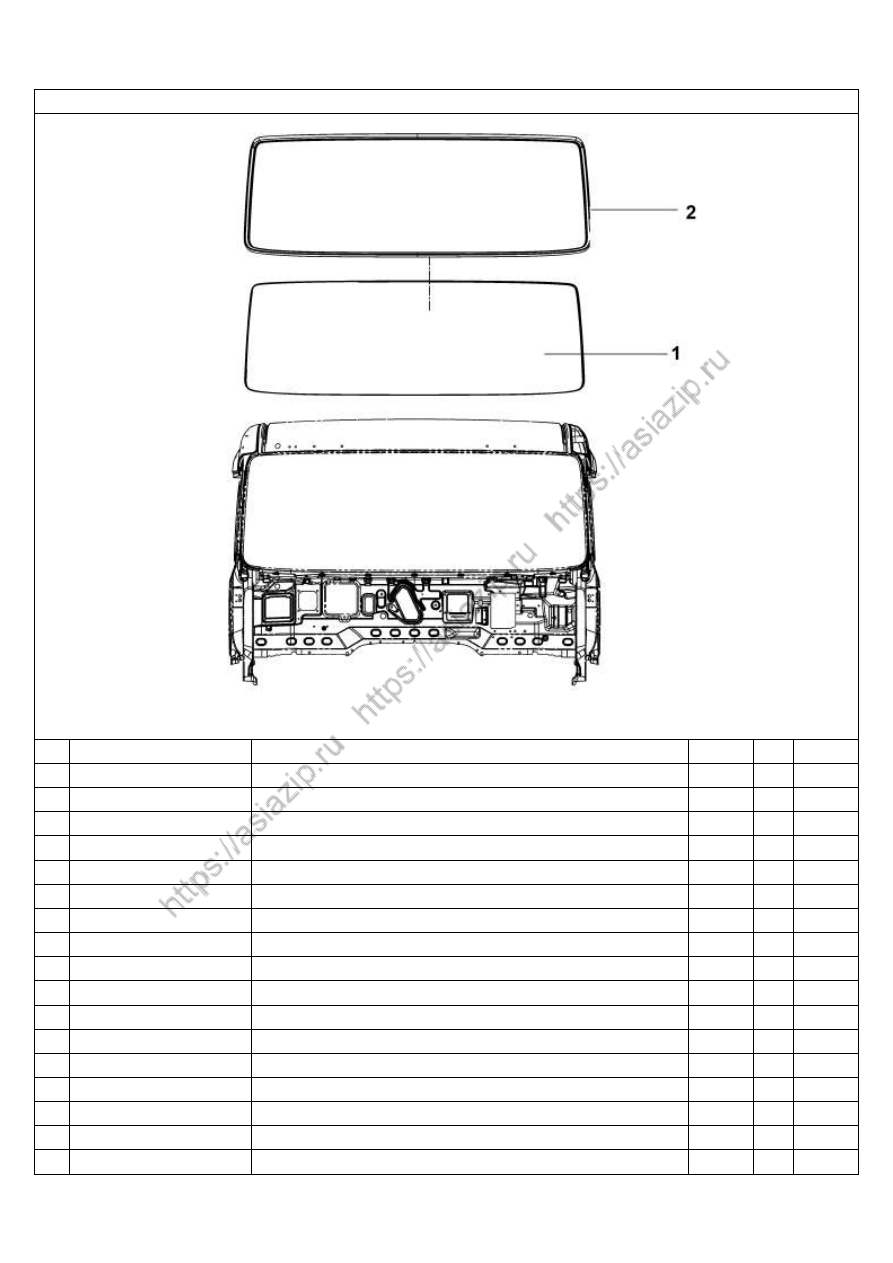

5206A-C0100

Уплотнители лобового стекла



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



5206010-C0100

Переднее лобовое стекло в сборе(включая детали №1-2)

1





1

5206019-C0100

Переднее лобовое стекло в сборе

1





2

5206015-C0100

Уплотнитель переднего лобового стекла в сборе

1













































































































































































8-105



Dongfeng Motor Co., Ltd.



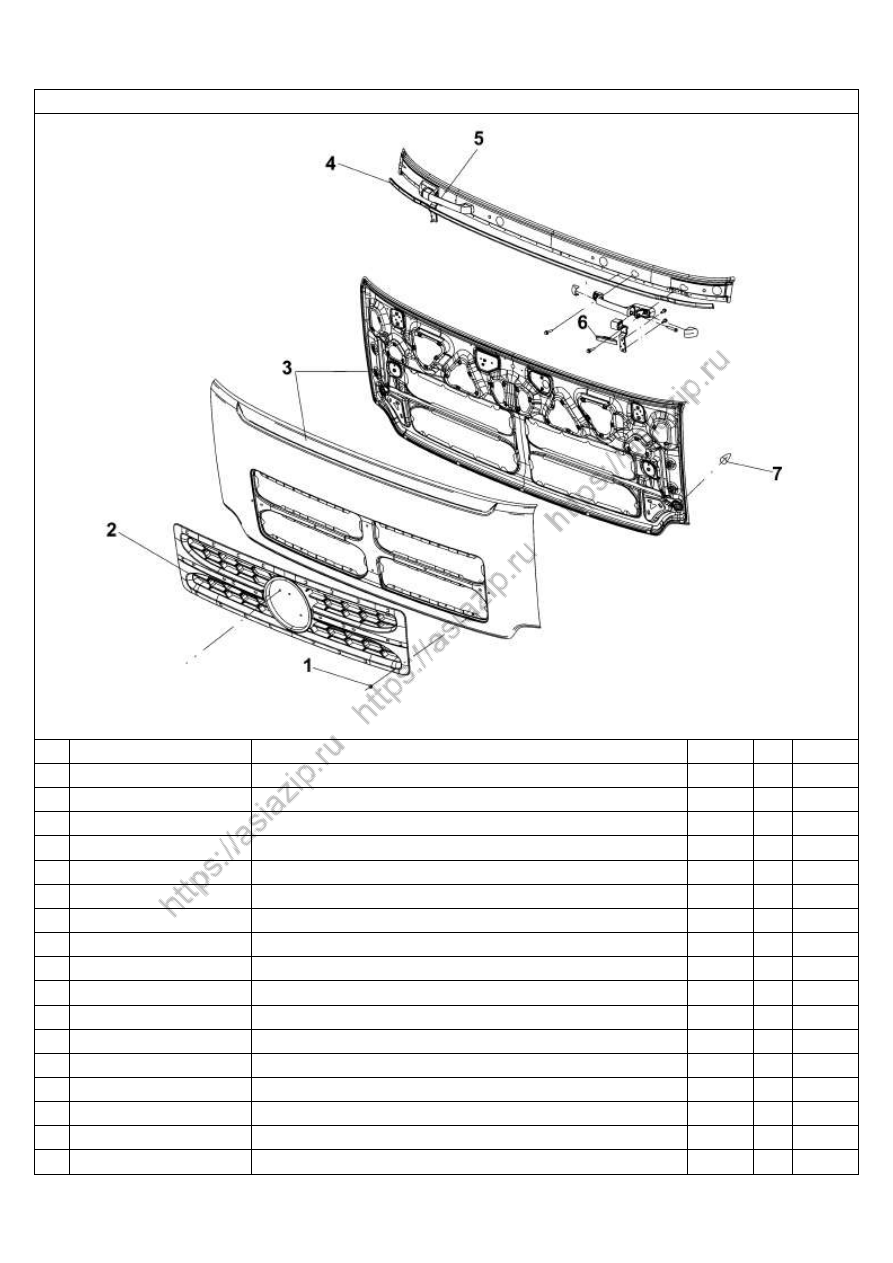

5301C-C0100

Передняя панель с решеткой радиатора



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5301901-C0100

Пластиковая гайка

8







Q340B06

Гайка

8







8405901-C0100

Коническая пружинящая шайба

8







Q40206-Y

Большая шайба

1







Q40306-Y

Стандартная пружинчатая шайба

1







RQ1760620

Направляющий болт

1





2

5301545-C0100

Декоративная решетка

1





3

5301510-C0100

Передняя панель

1







5301548-C0100

Трос передней панели в сборе

1





4

5301519-C0100

Дождевая уплотнительная полоса в сборе

1





5

5301540-C0100

Правый защитный чехол шарнира

1





6

5301539-C0100

Левый защитный чехол шарнира

1





7

5301538-C0100

Буферный резиновый блок

2





















































8-106



Dongfeng Motor Co., Ltd.



5301E-C0100

Конструкция передней панели



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5301619-C0100

Посадка пальца замка в сборе

2





2

Q1840616-Z5

Болт

8





3

5301610-C0100

Правый замок в сборе

1





4

5301617-C0100

Защелка троса замка

5





5

Q1840620-Z5

Болт

4





6

5301625-C0100

Распорка в сборе

1





7

5301555-C0100

Держатель в сборе

1





8

5301609-C0100

Левый замок в сборе

1





9

5301615-C0100

Стальной трос замка в сборе

1





































































































8-107



Dongfeng Motor Co., Ltd.



5301J-C0300

Внешняя боковая пластина переднего обтекателя



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

5301600-C0300

Наружная боковина левого переднего обтекателя в сборе

1







5301601-C0300

Наружная боковина правого переднего обтекателя в сборе

1







RQ1760616-Z5

Направляющий болт

12







Q40206-Y

Большая шайба

12





2

5301675-C0100

Уплотнительная полоса наружной боковины A в сборе

2





3

5301669-C0100

Левая уплотнительная полоса в сборе

1







5301670-C0100

Правая уплотнительная полоса в сборе

1





4

5301679-C0100

Левая уплотнительная полоса наружной боковины B в сборе

1







5301680-C0100

Правая уплотнительная полоса наружной боковины B в сборе

1





































































































8-108
