159

Рекомендации по безопасности



При  температуре  на  улице  ноль  градусов  и

ниже необходимо быть особенно осторожным.

Зимой  рекомендуется  пользоваться  зимними

шинами. Ездить нужно мягко - не следует резко

ускоряться или тормозить.
Лужи и ямы
Неровная  дорога  приведет  к  повреждению

колес,  обода  колес  и  шасси  –  ходовой  части

автомобиля.  Езда  по  лужам  может  привести к

попаданию  воды  в  двигатель,  что  может

привести  к  серьезным  повреждениям.  При

наводнении  или  повышении  уровня  воды  до

шасси,  лучше  не  ездить,  а  припарковать

машину в безопасное место.

Внимание:  В  случае,  если  двигатель

заглохнет во время езды по воде, насильно

заново  запускать  двигатель  запрещается.

Следует  обратиться  за  помощью  в

сервисный  центр  официального  Дилера
DONGFENG

.

Освещение
Постоянно

поддерживайте

хорошую

видимость.
На  машине  должны  быть  запасные  лампы,

фонарик и очки от солнца.
Для  вашей  безопасности,  а  также  для

безопасности

других,

поддерживайте

осветительные  устройства  в  надлежащем

состоянии.

Их

необходимо

настроить

соответствующим  образом  и  поддерживать  в

чистоте.

Рекомендации
Для  приятного,  удобного  и  безопасного

путешествия на машине обратите внимание на

следующее:
В дождливую и морозную погоду
В  дождливую  и  морозную  погоду  необходимо

уменьшить скорость движения и поддерживать

соответствующее  расстояние  от  впереди

идущих  машин,  так  как  тормозное  расстояние

увеличивается  при  скольжении.  Следует

включить

фары

ближнего

света

и

противотуманные фары.

На  мокрой  дороге,  особено  при  высоте

протектора шин меньше 3 мм, сила сцепления

шин снижается. При скоплении воды на дороге,

даже  при  отличном  состоянии  шин,  возможны

заносы и скольжение.
В  случае,  когда  стеклоочистители  не  могут

полностью  очистить  стекло  от  водных

подтеков, их необходимо заменить.



160

Рекомендации по безопасности

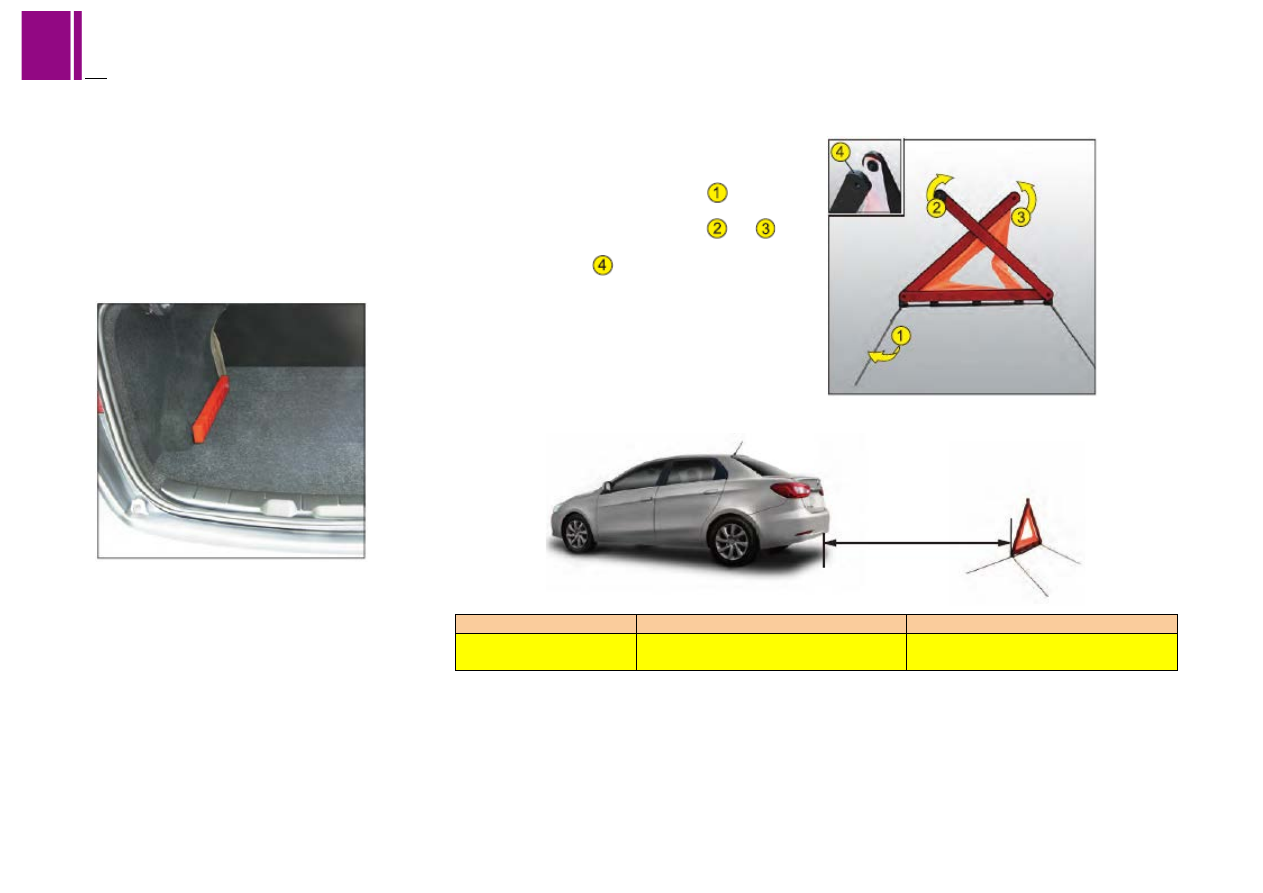

Предупреждающий

треугольник

（

Приложение）

При  остановке  машины  на  дороге  или  на

бордюре  по  причине  аварии  или  неполадок,

необходимо включить предупреждающую фару

и  выставить  предупреждающия  треугольник

сзади  машины  для  предупреждения  других

участников движения.







Предупреждающий  треугольник  автомобиля

модели S30 находится с левой стороны ковра в

багажнике.
Предупреждающий  треугольник  автомобиля

модели H30, H30 CROSS находится во отсеке

инструментов  под  ковром  в  багажнике  (см.

стр.153).

Развертывание

предупреждающего

треугольника

Разверните четыре стойки снизу

.

Разверните две складные рамки



и

.

Закройте защелку



и выставьте треугольник

глянцевой стороной назад.
Складывайте треугольник в обратном порядке.
Примечание:

Правильный

порядок

складывания четырех стоек – сначала сложить

два прямых стержня, потом две гибкие рамки.









На обычной дороге

На скоростной дороге

Расстояние

выставления

50-

100м

≥150м

Примечание: Здесь указаны справочные значения. Выставляйте предупреждающий треугольник

на расстояние, предусмотренное в местных дорожных правилах.



161

Рекомендации по безопасности



Необходимо  проверять  перед  каждым

выездом из гаража:
Фары, поворотные фары и сигнал торможения.
Положение зеркал заднего вида
Состояние тормозной системы.
Чистоту стекол фар и окон.


Регулярная проверка
Состояние колес и давление в шинах.
Уровни разных жидкостей.
Рабочее состояние щеток стеклоочистетелей.


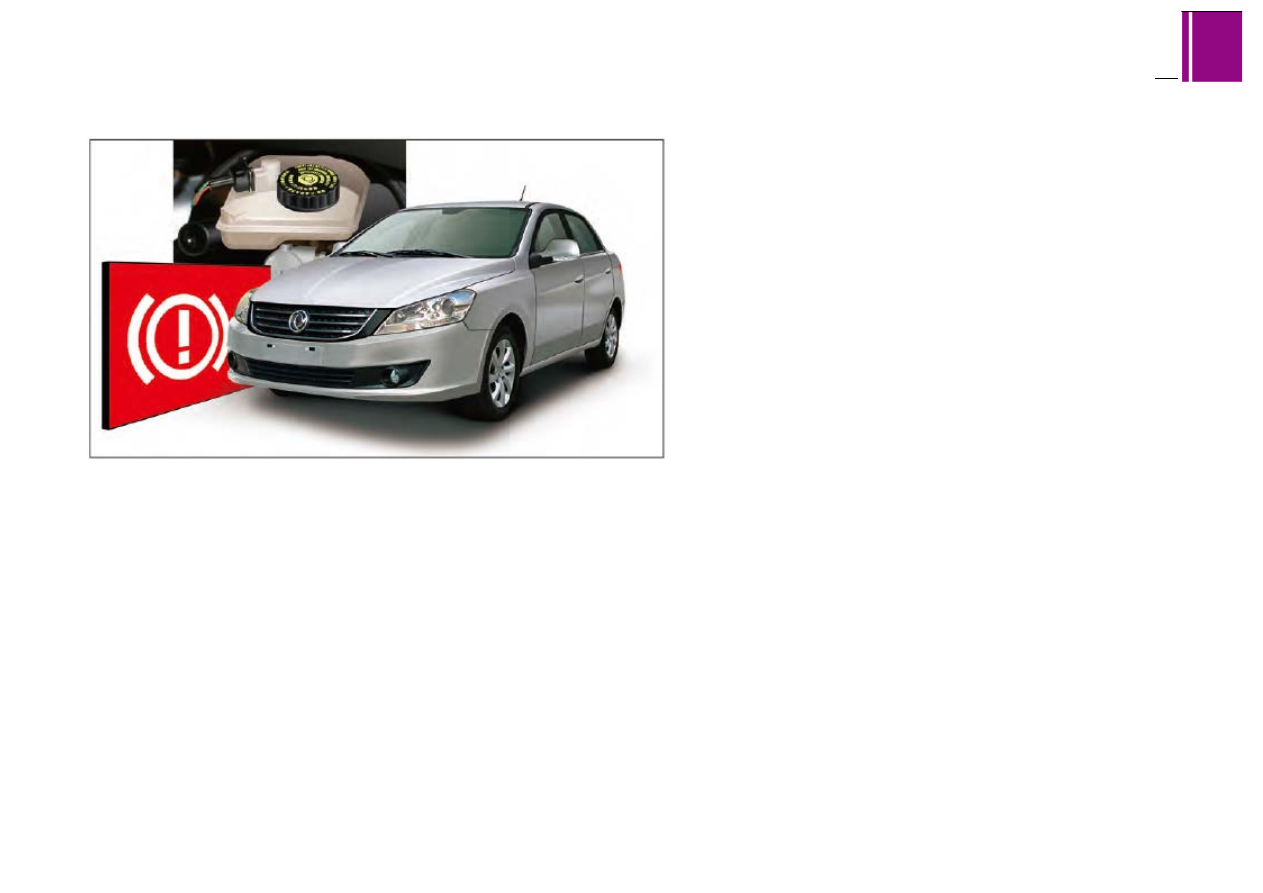

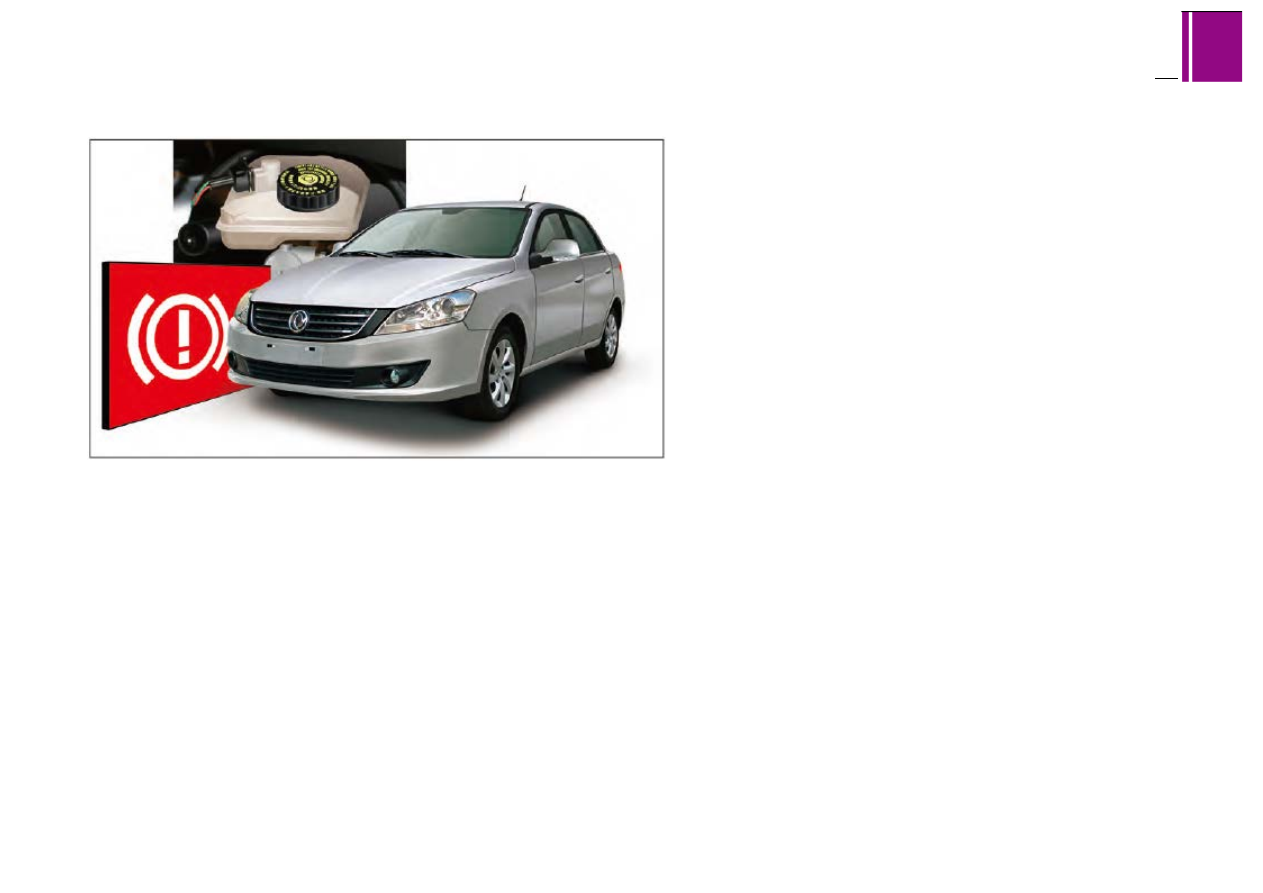

Тормоз
Регулярно  проверяйте  уровень  тормозной

жидкости.
Если жидкости во время езды загорелся значок

сигнала  о  слишком  низком  уровне  тормозной,

следует  остановить  машину  и  проверить

уровень. При необходимости следует связаться

с

сервисным центром официального Дилера

DONGFENG

.

После  мойки  машины  или  во  время  езды  по

мокрой

дороге

возможно

небольшое

замедление срабатывания тормоза.

Фрикционные  тормозные  накладки  на  новой

машине  или  после  их  замены  достигают

оптимального  эффекта  торможения  только

после определенной обкатки.
Для  сохранения  оптимальной  тормозной

способности

необходимо

проводить

регулярную  замену  тормозной  жидкости

согласно

“Справочнику

технического

обслуживания  и  ремонта”.  Операция  замены

тормозной  жидкости  должна  осуществляться

специалистами

сервисного

центра

официального Дилера DONGFENG

.











162

Глава 6 Технические характеристики



Общие характеристики ....................................................................................................... 163-169

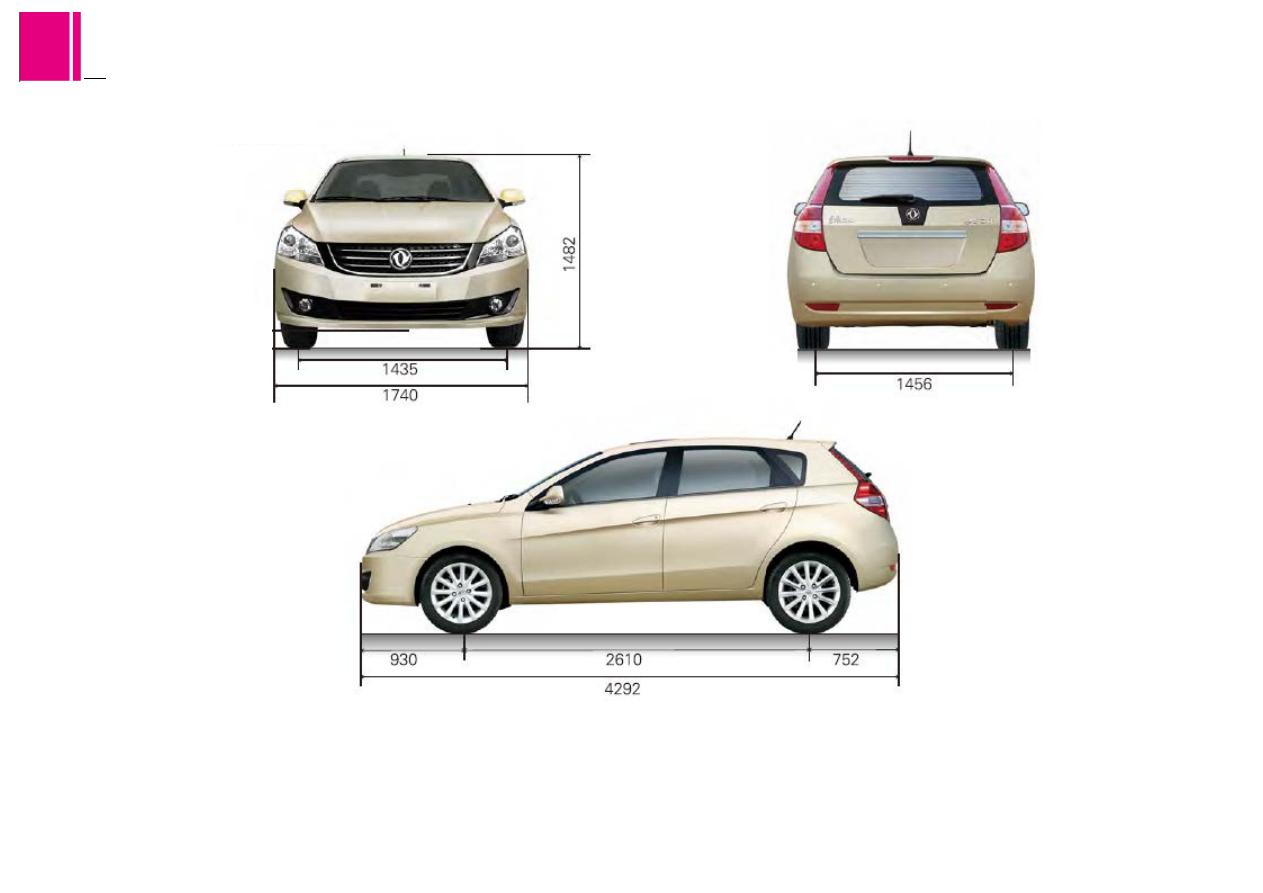

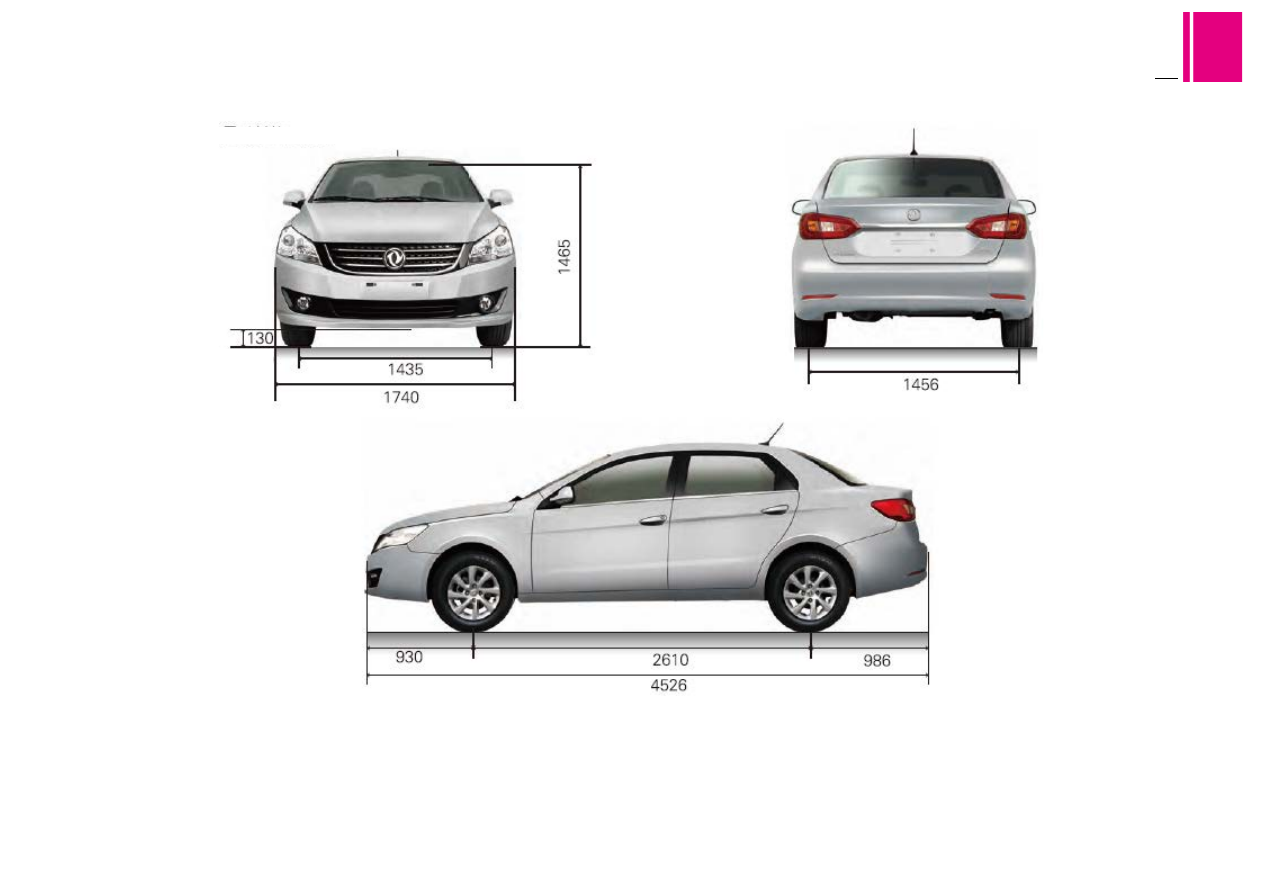

Внешние габариты автомобиля（S30） ........................................................................... 169-172

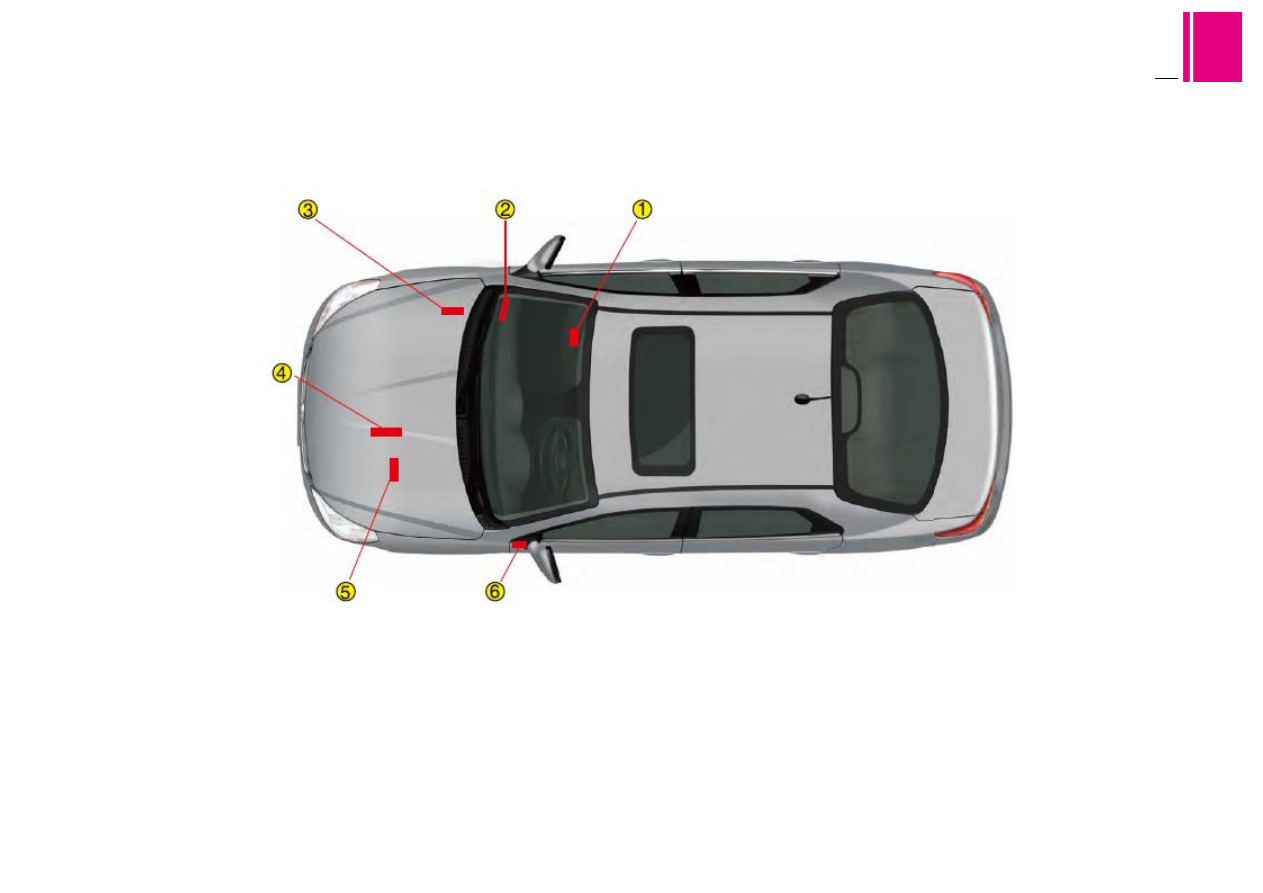

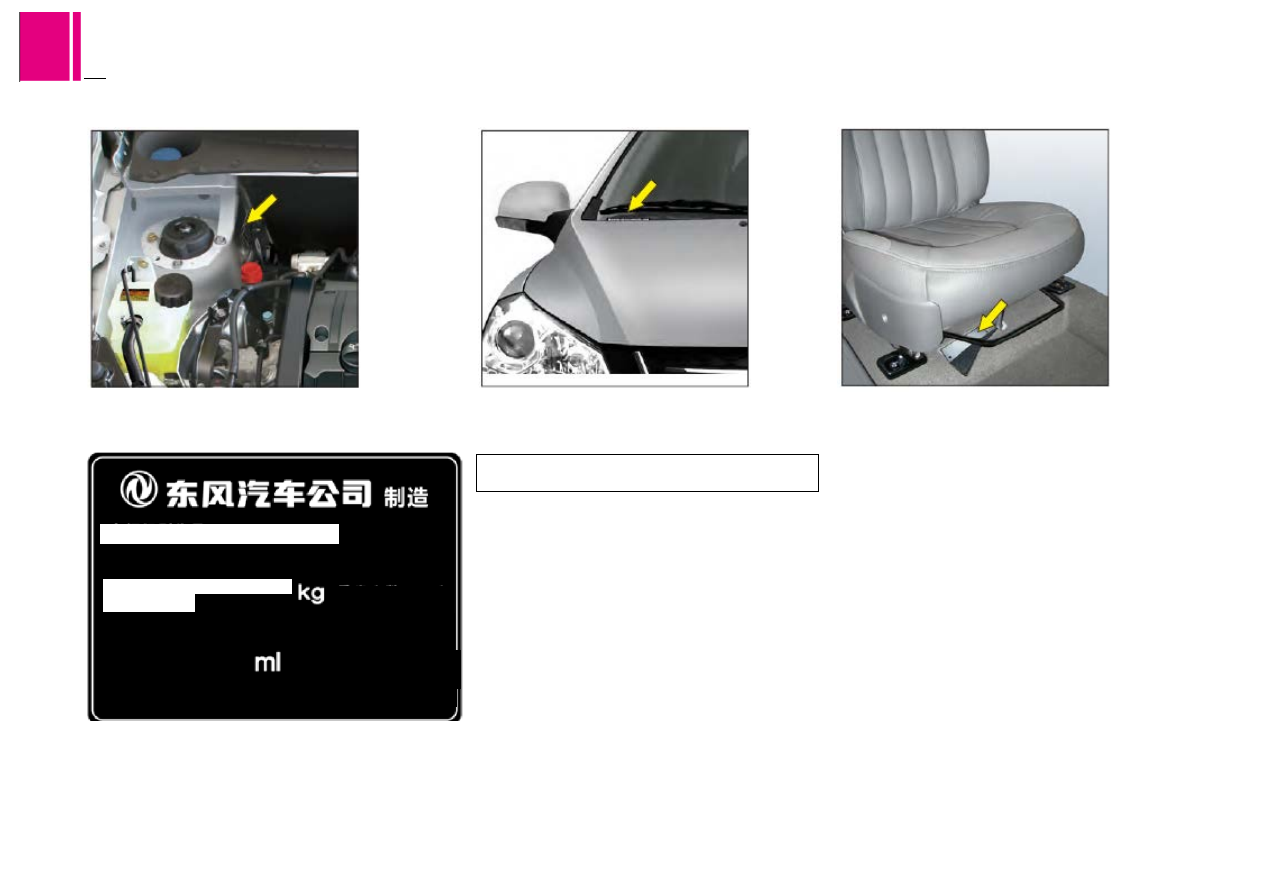

Идентификация автомобиля .............................................................................................. 172-174








163

Общие характеристики

Марка автомобиля

S30

H30

H30 CROSS

S30

H30

H30 CROSS

Тип автомобиля

DFM7160B1E

DFM7160B2E

DFM7160B3C

DFM7160B1D

DFM7160B2D

DFM7160B3B

Тип двигателя автомобиля

N6A10FX3A PSA

Модель двигателя

Однорядный четырёхциллиндровый, клапанный механизм с двумя верхними клапанами (DOHC),

многоточечное распыление топлива с 16 вентильвоздушными клапанами, электронная дроссельная заслонка

Рабочий объём двигателя, см

3



1587

Максимальная выходная

мощность двигателя, кВт /

об/мин.



77/5750

Максимальный крутящий момент

двигателя, Н

.

м /

об/мин.



142/4000

Коробка передач

MA5

пятискоростная ручная коробка передач с

механическим упрочнением

AISIN Step-Gate

четырёхскоростная автоматическая

трансмиссия

Размер шин

195/60 R15

195/60 R15

205/50 R16

195/60 R15

205/50 R16

205/50 R16

Объем багажного отделения, л

487

417/1137

417/1137

487

417/1137

417/1137

Объем топливного бака, л

51

Топливо

Неэтилированный бензин № R ON93 и возможность использования

спиртобензинового топлива E10 (в примечании)

3

(в примечании)

Расход топлива на 100

километров, л./100km

60

км/час

4.6

4.7

4.7

4.9

5

5

90

км/час

5.7

5.8

5.8

6.0

6.1

6.1

Минимальный радиус разворота,

м

5.26

Максимальная скорость, км/час

187

183

183

180

171

171

Передняя подвеска

Независимая подвеска Мефесон

Задняя подвеска

Независимая продольная подвеска на двух рычагах со стабилизатором поперечных угловых перемещений

кузова

Тормозный механизм

ABS

гидравлическая двухконтурная диагональная тормозная система, передний тормоз - дисковый

вентилируемый тормоз, задний тормоз - сплошной тормоз

Система рулевого управления

Шестерёнчато-реечная гидроусилительная система

Вес в снаряженном состоянии, кг

1210

1206

1230

1240

1230

1254

Максимально допустимая общая

масса, кг

1575

1581

1625

1615

1605

1649



 164

Обшие характеристики

Марка автомобиля

S30

H30

H30 CROSS

S30

H30

H30 CROSS

Тип автомобиля

DFM7160B1E

DFM7160B2E

DFM7160B3C

DFM7160B1D

DFM7160B2D

DFM7160B3B

Парамет

ры



установк

и



колёс

Переднее



колесо

Угол развала

-35’±40’

-26’土 40’

-35’±40’

-26’±40’

Величина

схождения

колёс

-1.2

мм (-10’)± 1мм ( ±8’)

Поперечный

угол наклона

шкворня

11° 49’±40’

11° 25’ ±40’

11° 49’±40’

11° 25’ ±40’

Продольный

угол наклона

шкворня

3° 56’±40’

3° 44’ ±40’

3° 56’±40’

3° 44’ ±40’

Заднее



колесо

Угол развала

-1°18’  土  30’

-1° 21±30’

-1°18’ ±30’

-1°21±30’

Величина

схождения

колёс

3.9

мм (32’) ±

2.5

мм ( ±20’)

3.0

мм (26’) +2.5мм ( ±20’）

3.9

мм (32’ ) ±

2.5

мм ( ±20’)

3.0

мм (26’) +2.5мм ( ±20’）

Навесное



положени

е

Передний

мост

100

мм+3/-8

80

мм+3/-8

100

мм+3/-8

80

мм+3/-8

Задний мост

88

мм+10/-2

103

мм+10/-2

88

мм+10/-2

103

мм+10/-2

Примечания:
•

В соответствие с нормами для автомобильного бензина, установленными в РФ, разрешается использование бензина Аи-92 и выше;

•

Все вышеприведённые транспортные средства соответствуют Государственным нормам выбросов IV уровня.

•

Расход  топлива  измеряется  при  определённых  условиях,  при  фактическом  использовании  расход  топлива  зависит  от  дорожных  условий,

поэтому расход топлива может меняться;
•

Параметры установки колёс указаны для загрузки автомобиля четырьмя пассажирами (каждый по 68 кг) и багажа весом 28 кг.

•

Все технические данные предоставляются только для справки. Они не являются данными техосмотра или основанием для предоставления и

снятия номерного знака автомобильного средства. Сняние номерного знака происходит в соответствии с установленными в стране правилами.





165

Общие характеристики

Марка автомобиля

S30

H30

H30 CROSS

S30

H30

H30 CROSS

Тип автомобиля

DFM7150B1A2

DFM7150B 2A2

DFM7150B3A2

DFM7160B1F

DFM7160B1F1*

DFM7160B2F

DFM7160B3F

Тип двигателя автомобиля

DFM A16

N6A10FX3A PSA

Модель двигателя

Однорядный четырёхциллиндровый, клапанный механизм с

двумя верхними клапанами (DOHC), многоточечное

распыление топлива с 16 вентильвоздушными клапанами,



электронная дроссельная заслонка всасывания переходит

на установку газораспределения

Однорядный четырехцилиндровый клапанный механизм с двумя

верхними клапанами (DOHC）, многоточечное распыление

топлива с 16 вентильвоздушными клапанами, электронная

дроссельная заслонка

Рабочий объём двигателя, см

3



1556

1587

Максимальная выходная мощность

двигателя, кВт /

об/мин



86/6000

77/5750

Максимальный крутящий момент

двигателя, Н

.

м /

об/мин



153/4200

142/4000

Коробка передач

MA5

пятискоростная ручная коробка передач с механическим упрочнением

Размер шин

195/60 R15 205/50

R16

195/60 R15

195/60 R15 205/50

R16

195/60 R15 205/50

R16

195/60 R15

195/60 R15 205/50

R16

Объем багажного отделения, л

487

417/1137

417/1137

487

417/1137

417/1137

Объем топливного бака, л

51

Топливо

Неэтилированный бензин № R ON93 и возможность использования спиртобензинового топлива E10 (в примечании)

Расход топлива на 100

километров, л/100км

Общий

режим

6.3

6.3

6.3

6.9

/6.8 (

с BSG)

6.9

7.2

90

км/час

5.4

5.4

5.4

5.7

5.8

5.8

Минимальный радиус разворота, м

5.26

Максимальная скорость, км/час

188

185

185

187 (

бензин）

/172 (CNG)

183

183

Передняя подвеска

Независимая подвеска Мефесон

Задняя подвеска

Независимая продольная подвеска на двух рычагах со стабилизатором поперечных угловых перемещений кузова

Тормозный механизм

ABS

гидравлическая двухконтурная диагональная тормозная система, передний тормоз - дисковый вентилируемый тормоз, задний

тормоз - сплошной тормоз

Система рулевого управления

EPS

электрическая бустерная Система рулевого управления

Шестерёнчато-реечная гидроусилительная система

Вес в снаряженном состоянии, кг

1210

1206

1220

1210/1300*

1211

1230

Максимально допустимая общая

масса, кг

1585

1581

1615

1585/1675*

1586

1625



 166

Обшие характеристики

Марка автомобиля

S30

H30

H30 CROSS

S30

H30

H30 CROSS

Тип автомобиля

DFM7150B1A2

DFM7150B2A2

DFM7150B3A2

DFM7160B1F

DFM7160B1F1*

DFM7160B2F

DFM7160B3F

Пара

метр

ы



устан

овки



колёс

Передн

ее



колесо

Угол

развала

-35’ ±40’

-35’ ±40’

-26’±40’

-35’±40’

-26

’

 ±40’

Величина

схождения

колёс

-1.2

мм (-10’)± 1мм ( ±8’)

Поперечный

угол

наклона

шкворня

11° 49’ ±40’

11° 49’ ±40’

11° 25’ ±40’

11° 49’±40’

11°25’ ±40’

Продольный

угол

наклона

шкворня

3° 56’ ±40’

3° 56’ ±40’

3° 44’ ±40’

3° 56’±40’

3°44

’

 ±40’

Заднее



колесо

Угол

развала

-1° 18’  土  30’

-1°21’ ±30’

-1° 21’ ±30’

-1° 18’  土 30’

-1° 21’±30’

Величина

схождения

колёс

3.9

мм (32’)

±2.5

мм(±20’)

3.0

мм (26’)

±2.5

мм (±20’)

3.0

мм (26’ )

±2.5

мм(±20’)

3.9

мм (32’)

±25nm(±20’)

3.0

мм (26’ ) ±2.5мм(±20’ )



Передний

мост

100

мм+3/-8

100

мм+3/-8

80

мм+3/-8

100

мм+3/-8

80

мм+3/-8

Задний мост

88

мм+10/-2

103

мм+10/-2

103+10/-2

88

мм+10/-2

103

мм+10/-2

*:

Означает бензин -CNG двухцелевой топливный автозаправщик. Данные о расходе топлива на 100 километров в таблице являются тестовыми данными.

Примечания:
•

В соответствие с нормами для автомобильного бензина, установленными в РФ, разрешается использование бензина Аи-92 и выше;

•

Все вышеприведённые транспортные средства соответствуют Государственным нормам выбросов IV уровня.

•

Расход  топлива  измеряется  при  определённых  условиях,  при  фактическом  использовании  расход  топлива  зависит  от  дорожных  условий,

поэтому расход топлива может меняться;
•

Параметры установки колёс указаны для загрузки автомобиля четырьмя пассажирами (каждый по 68 кг) и багажа весом 28 кг.

•

Все технические данные предоставляются только для справки. Они не являются данными техосмотра или основанием для предоставления и

снятия номерного знака автомобильного средства. Сняние номерного знака происходит в соответствии с установленными в стране правилами





167

Обшие характеристики

Марка автомобиля

S30

H30 CROSS

H30

Тип автомобиля

DFM7150B1B

DFM7150B3B

DFM7150B2B

Тип двигателя автомобиля

DFMA16

Модель двигателя

Однорядный четырёхциллиндровый клапанный механизм с двумя верхними клапанами (DOHC),

многоточечное распыление топлива с 16 вентильвоздушными клапанами,



электронная дроссельная заслонка, всасывания переходит на установку газораспределения (ватт)

Рабочий объём двигателя, см

3



1556

Максимальная выходная мощность

двигателя, кВт /

об/мин



86/6000

Максимальный крутящий момент

двигателя, Н

.

м /

об/мин



153/4200

Вариатор

AISIN SS II

четрерскоростный ручной вариатор с механическим упрочнением

Размер шин

195/60 R15
205/50 R16

205/50 R16

195/60 R15
205/50 R16

Объем багажного отделения, л

487

417/1137

417/1137

Объем топливного бака, л

51

Топливо

Неэтилированный бензин № R ON93 и возможность использования спиртобензинового топлива E10

(в примечании)

Расход топлива на

100 километров,

л/100 км

Общий

режим

6.6

6.6

6.6

90

км/час

5.6

5.6

5.6

Минимальный радиус разворота, м

5.26

Максимальная скорость, км/час

180

171

171

Передняя подвеска

независимая подвеска Мефесон

Задняя подвеска

Независимая продольная подвеска на двух рычагах со стабилизатором поперечных угловых перемещений

кузова

Тормозной механизм

ABS

гидравлическая двухконтурная диагональная тормозная система, передний тормоз - дисковый

вентилируемый тормоз, задний тормоз - сплошной тормоз

Система рулевого управления

EPS

электрическая бустерная Система рулевого управления

Вес в снаряженном состоянии, кг

1220

1240

1216

Максимально допустимая общая

масса, кг

1595

1635

1591





 168

Обшие характеристики

Марка автомобиля

S30

H30 CROSS

H30

Тип автомобиля

DFM7150B1B

DFM7150B3B

DFM7150B2B

Параме

тры



устано

вки



колёс

Передне

е



колесо

Угол

развала

-35’ ±40’

-26’±40’

-26'土  40’

Величина

схождения

колёс

-1.2

мм (-10’ ) ±1мм(±8’)

Поперечны

й угол

наклона

шкворня

11°49’ ± 40’

11° 25’ ±40’

11° 49* ±40’

Продольны

й угол

наклона

шкворня

3° 56’ ±40’

3° 44’±40’

3° 56’ ±40’

Заднее



колесо

Угол

развала

-1° 18’ ±30’

-1° 21, ±30’

-1° 21’±30’

Величина

схождения

колёс

3.9

мм (32’ )± 2.5мм ( ±20’ )

3.0

мм (26’ ) ±2.5мм (± 20’ )

3.0

мм (26’)± 2.5мм ( ±20

’

)

Подвеск

а

Передний

мост

100

мм+3/-8

80

мм+3/-8

100

мм+3/-8

Задний

мост

88

мм+10/-2

103+10/-2

103

мм+10/-2

Примечания:
•

В соответствие с нормами для автомобильного бензина, установленными в РФ, разрешается использование бензина Аи-92 и выше;

•

Все вышеприведённые транспортные средства соответствуют Государственным нормам выбросов IV уровня.

•

Расход  топлива  измеряется  при  определённых  условиях,  при  фактическом  использовании  расход  топлива  зависит  от  дорожных  условий,

поэтому расход топлива может меняться;
•

Параметры установки колёс указаны для загрузки автомобиля четырьмя пассажирами (каждый по 68 кг) и багажа весом 28 кг.

•

Все технические данные предоставляются только для справки. Они не являются данными техосмотра или основанием для предоставления и

снятия номерного знака автомобильного средства. Сняние номерного знака происходит в соответствии с установленными в стране правилами.





169

Внешние габариты автомобиля（S30）



Единица измерения: мм

(В полностью

снаряженном

состоянии)



 170

Внешние габариты автомобиля (H30)



Единица измерения: мм


(В полностью

снаряженном

состоянии)





171

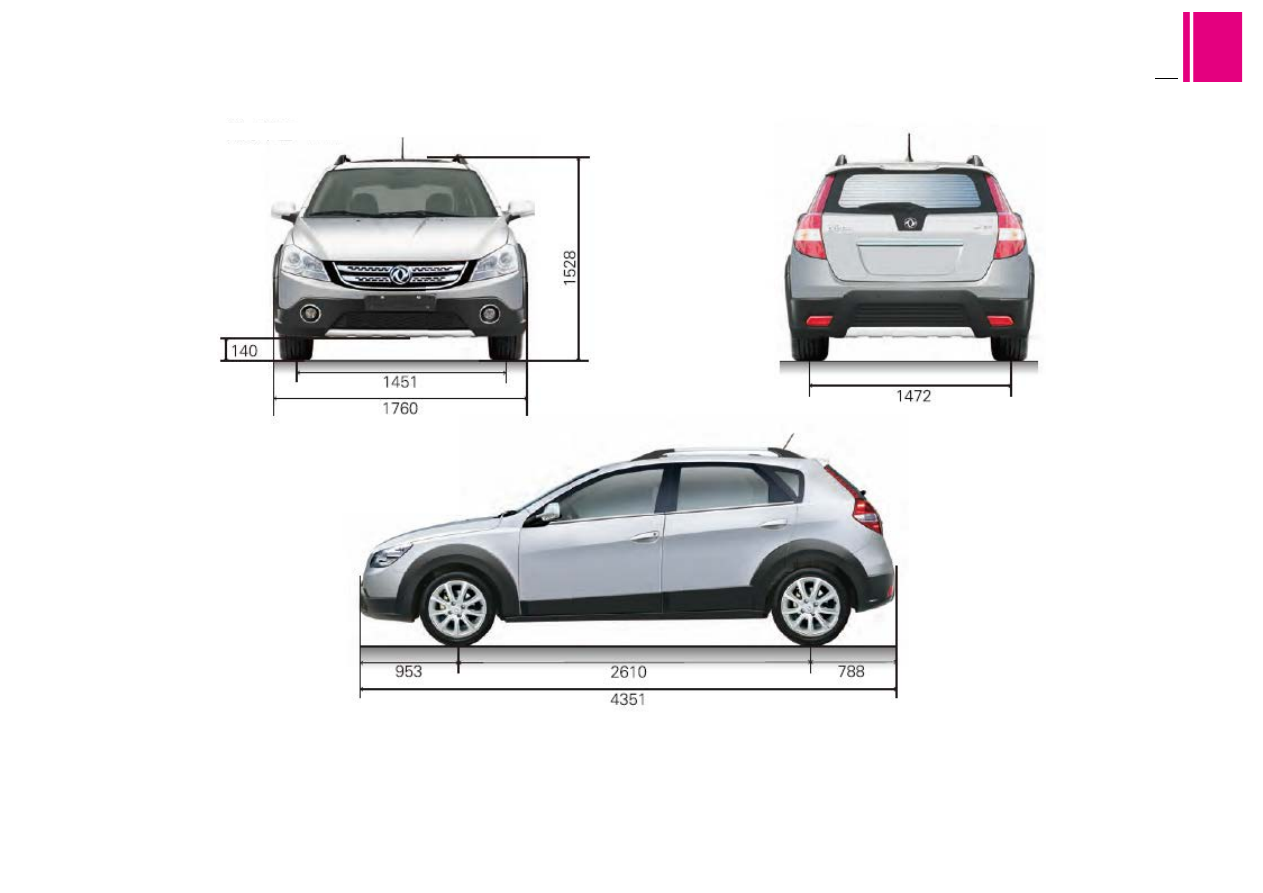

Внешние габариты автомобиля (H30 CROSS)



Единица измерения: мм


(В полностью

снаряженном

состоянии)



 172

Идентификация автомобиля



Табличка автомобиля

На стенке с правой стороны двигателя.





VIN

Марка



В нижней части лобового стекла справа..

LCJ





Место врезки VIN марки
VIN

врезана  под  регулировкой  переднего

сиденья  справа.  Отодвиньте  сиденье  до

упора назад, затем уберите ковёр. Марка VIN

находится под ковром.
Другие

таблички

для

идентификации

автомобиля  и  деталей  находятся  в  проеме

передней левой двери, задней правой двери,

левой и правой Б опоры, справа в багажнике и

на коробке передач.


Опознавательный индекс автомобиля

：

Марка: Фэншень

Тип：

Максимальная

допустимая

общая масса

,

кг:

Обьём：человек

Тип двигатель:



Выпуск двигаьеля:

Дата выпуска:

Максимальная

выходная

мощность:

КW





Максимальная выходная

мощность：

Страна выпуска: Китай





173

Идентификация автомобиля



РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ



1

Номер VIN

врезки

2

VIN

марка

3

Марка изделия

4

Номер двагателя

5

Номер коробки передач

6

Ярлык атмосферного давления в колесах (снизу левой передней двери)





174

Глава 7 Акустическая система автомобиля: MP3 плеер*



Обзор .......................................................................................................................................................... 175
Панель управления плеера ...................................................................................................................... 176
Функциональные средства плеера .......................................................................................................... 177-182
Особые замечания .................................................................................................................................... 182
