DongFeng DFM H30-H30 Cross, DFM S30. Руководство - часть 1

Предисловие

Изображения, данные и инструкции в настоящем руководстве соответствуют характеристикам продукции в период составления руководства.

Компания по производству легковых автомобилей DONGFENG MOTOR CORPORATION, непрерывно улучшает внешний вид, внутреннюю отделку и

технические спецификации автомобиля. Заказ и приемка товара не могут основываться на предоставленных в данном руководстве изображениях,

данных и инструкциях.

Модели автомобилей, описываемые в настоящем руководстве:

Серия и модель

автомобиля

Двигатель

Коробка передач

Заявленная норма

выбросов модели

автомобиля

Заявленная норма выбросов

модели автомобиля

S30

N6A 10FX3A PSA

Механическая коробка передач

DFM7160B1E

Автоматическая коробка передач

DFM7160B1D

Механическая коробка передач

DFM7160B1F

DFM7160B1F5

Механическая коробка передач

DFM7160B1F1

DFM A16

Механическая коробка передач

DFM7150B1A2

DFM7150B1C

Механическая коробка передач с

автоматическим переключением

передач

DFM7150B1B

DFM7150B1D

H30

N6A10FX3A PSA

Механическая коробка передач

DFM7160B2E

Автоматическая коробка передач

DFM7160B2D

Механическая коробка передач

DFM7160B2F

DFM7160B2F5

DFM A16

Механическая коробка передач

DFM7150B2A2

DFM7150B2C

Механическая коробка передач с

автоматическим переключением

передач

DFM7150B2B

DFM7150B2D

H30 CROSS

N6A10FX3A PSA

Механическая коробка передач

DFM7160B3C

Автоматическая коробка передач

DFM7160B3B

Механическая коробка передач

DFM7160B3F

DFM7160B3F5

DFM A16

Механическая коробка передач

DFM7150B3A2

DFM7150B3C

Механическая коробка передач с

автоматическим переключением

передач

DFM7150B3B

DFM7150B3D

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Данное руководство познакомит Вас с моделями автомобилей данной серии, поэтому, возможно, у вашего автомобиля может отсутствовать

некоторое описанное оборудование и функции.

Обозначение “*” означает, что наличие данного оборудования/функции определяется на основании комплектации вашего автомобиля.
Изображения и иллюстративные примеры в данном руководстве служат только для ознакомления со способами применения. Для иллюстрации

описаний, применимых одновременно для всех трех моделей автомобилей, используется изображение автомобиля S30 типа «седан» ( оборудован

двигателем DFM A16, автоматической коробкой переключения передач, автоматическим кондиционером и MP5 музыкальным центром).

Ваш легковой автомобиль DONGFENG оснащен большим количеством передовых технических решений и электронными системами

управления. Проходите техническое обслуживание и ремонт в сервисных центрах официальных Дилеров DONGFENG, для получения гарантий

качества и соблюдения технологий обслуживания и ремонта.

Компания по производству легковых автомобилей DONGFENG MOTOR CORPORATION сохраняет за собой право на изменение внешнего вида

автомобилей, оборудования или функций оборудования без дополнительного о том уведомления.

Компания по производству легковых автомобилей DONGFENG MOTOR CORPORATION.

Сентябрь 2013 г.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Мы благодарим и поздравляем Вас за выбор этого легкового автомобиля.

Перед началом вождения, пожалуйста, внимательно прочитайте это руководство.

Данное руководство содержит важную информацию о методах вождения, оборудовании, а также важные рекомендации, которые следует

неукоснительно соблюдать.

Руководство содержит необходимую для ознакомления информацию по ремонту и техническому обслуживанию автомобиля, а также описание мер

предосторожности при эксплуатации автомобиля для обеспечения Вашей личной безопасности и надежности Вашего легкового автомобиля.

Всестороннее знание о Вашем новом автомобиле поможет Вам получить еще большее удовольствие от вождения.

В зависимости от спецификаций и дополнительного оборудования Вашего нового автомобиля, а также даты приобретения, Ваш автомобиль может

быть неукомплектован некоторым оборудованием/функциями, описанными в данном руководстве.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Предостережение

1.Перед началом эксплуатации Вашего автомобиля, пожалуйста,

внимательно прочитайте данное руководство и придерживайтесь

правил пользования, установленных данным руководством, в процессе

эксплуатации автомобиля. Тем самым Вы гарантируете себе

надлежащее ознакомление с принципами работы этого автомобиля и

методами его технического обслуживания, что обеспечит безопасность

вождения автомобиля. В противном случае, наша компания не отвечает

за причиненный Вам ущерб, вызванный неправильной эксплуатацией

автомобиля.

2. Пожалуйста, регулярно проводите техническое обслуживание

автомобиля в

сервисных центрах официальных Дилеров DONGFENG,

в соответствии с положениями « Гарантийного Руководства» по

техническому обслуживанию.

3.Для комфорта водителей разного типа телосложения, водительское

кресло можно отрегулировать по следующим параметрам:
•

Высота подголовника, положение вперед/назад, наклон спинки,

высота сидения*.
•

Позиция рулевого колеса

•

Высота ремня безопасности

4.Использование ремней безопасности является необходимым

условием обеспечения безопасности пассажиров. Взрослые и дети

разного возраста обязательно должны пристегивать ремень

безопасности, подходящим для их комплекции способом, или применять

соответствующее устройство безопасности.

5. Действие подушек безопасности будет максимально эффективным

только при наличии пристегнутых ремней безопасности.

6. Осмотр перед началом вождения:
•

Нормально ли работают осветительные приборы автомобиля;

•

Чистота лобового стекла и боковых зеркал заднего вида, рабочее

состояние стеклоочистителя;
•

Позиция боковых зеркал заднего вида;

•

Давление в шинах и состояние износа шин. Состояние шин

непосредственно влияет на динамику хода, экономичность и плавность

хода автомобиля, но еще большее воздействие оказывается на

безопасность вождения. Пожалуйста, надлежащим образом

используйте и проводите обслуживание шин в соответствии с

правилами (это относится и к запасной шине).

•

Высота уровня машинного масла, тормозной жидкости, жидкости

для гидроусилителя рулевого управления и охлаждающей жидкости (см.

стр. 125-129);
-

Проверка уровня машинного масла должна выполняться через 10

минут после остановки двигателя;
-

Проверка уровня охлаждающей жидкости должна проводиться при

холодном двигателе;
-

При добавлении большого количества охлаждающей жидкости (в

расширительном баке нет охлаждающей жидкости) или ее замене,

необходимо выполнить процедуру удаления воздуха. Наличие воздуха в

охлаждающей системе может привести к локальному перегреву

двигателя;
•

Состояние аккумулятора (см. стр. 145).

7. Перед запуском двигателя (замок зажигания находится в позиции M)

необходимо проверить все сигнальные световые индикаторы. (см. стр.
83)

8. Работа двигателя:
•

Не запускайте двигатель в закрытом гараже, чтобы предотвратить

отравление выхлопными газами;
•

Когда аккумулятор разряжен, блок электроуправления двигателя и

стартер не функционируют в рабочем режиме, и двигатель не может

быть запущен;
•

Во время запуска двигателя не следует выжимать педаль газа;

•

После вождения на высокой скорости перед выключением

зажигания необходимо дать двигателю поработать на холостом ходу в

течение 3 -5 минут, и только после этого выключить зажигание.

9.Устройство отсечки топлива (см. стр. 21)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Предостережение

10.Торможение:

При заглушенном двигателе вакуумное сервоустройство не

функционирует, усилие, прикладываемое к тормозной педали,

значительно увеличивается, эффективность торможения значительно

снижается, поэтому категорически запрещается продолжать качение

автомобиля при заглушенном двигателе;

Перед тем, как выйти из автомобиля, потяните вверх рычаг управления

стояночным тормозом и удостоверьтесь в надежности действия

тормозного механизма. Для автомобилей,

оборудованныхавтоматической коробкой передач или механической

коробкой передач с автоматическим переключением передач,

необходимо одновременно переместить рычаг переключения скоростей

в позицию P (см. стр. 88 -94);

При аварийном торможении или торможении на влажной скользкой

дороге, ABS предотвращает блокировку колес, что способствует

сохранению стабильности направления движения. Однако следует

соблюдать меры предосторожности для гарантии безопасности

вождения (см. стр. 95-96).

11. Если в процессе движения на приборной панели загорится красный

сигнальный световой индикатор (например, зарядка, тормоз, машинное

масло, температура воды и т.д.), необходимо немедленно выполнить

безопасную остановку автомобиля и провести осмотр автомобиля в

соответствии с инструкциями, приведенными в настоящем руководстве,,

а при необходимости связаться с

сервисных центрах официальных

Дилеров DONGFENG

;

Если в процессе движения на приборной панели загорится желтый

сигнальный световой индикатор, необходимо провести осмотр

автомобиля в соответствии с инструкциями, приведенными в настоящем

руководстве, а при необходимости связаться с

сервисных центрах

официальных Дилеров DONGFENG

(

см. стр. 64-65).

12. Электрооборудование:

При

любой

дополнительной

установке

электрооборудования

необходимо соединить кабели в установленном для соединения месте и

регламентированным способом соединения. Установка должна

производиться в

сервисных центрах официальных Дилеров

DONGFENG

13.Данный автомобиль оборудован трехкомпонентным каталитическим

нейтрализатором, строго запрещается использование бензина,

содержащего свинец, так как это может привести к быстрому

повреждению трехкомпонентного каталитического нейтрализатора (см.

стр. 22-23).

14.Указания по технике безопасности:

Соблюдайте следующие важные правила вождения, чтобы обеспечить

личную безопасность и безопасность пассажиров!
•

Строго соблюдайте правила дорожного движения и принципы

безопасного вождения;
•

Не садитесь за руль после употребления спиртных напитков

или принятия лекарств;
•

Обязательно соблюдайте знаки ограничения скорости, не

превышайте скорость вождения;
•

Обязательно используйте ремень безопасности и

соответствующие детские удерживающие устройства, дети должны

сидеть на заднем сиденье.

15. Строго запрещено попадание воды на приборный пульт.

Соблюдайте особую осторожность при нанесении пленки на переднее

ветровое стекло, не оставляйте рядом мокрый зонт, кружки и т.д., в

противном случае может произойти повреждение электроприборов.

16. Запрещается переоборудование данного автомобиля,

переоборудование может повлиять на его характеристики, безопасность

и прочность, а также может вступить в противоречие с действующим

законодательством. Кроме того, ущерб или проблемы с

характеристиками автомобиля, вызванные переоборудованием, не

могут быть включены в область обеспечения гарантии качества

продукции нашей компании.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

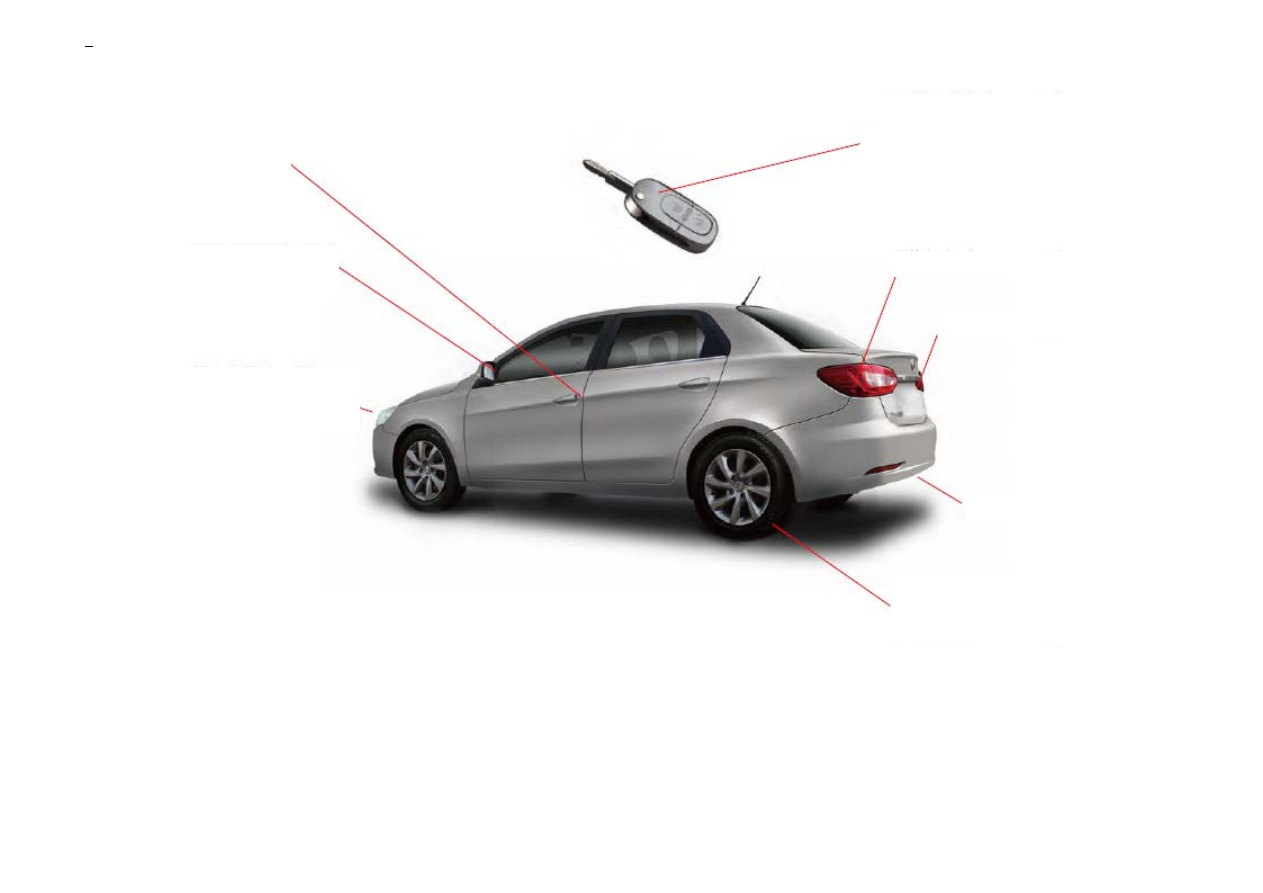

Графический указатель – внешняя часть

Двери (стр.18)

Наружное

зеркало заднего вида (стр. 85)

Световая сигнализация (стр.81）

Регулировка передних фар (стр.
86)
Замена ламп (стр.147-153）

Пульт дистанционного управления,

ключ (стр. 14-17）

Батарея пульта дистанционного

управления (стр.15）

Противоугонный выключатель зажигания

(

стр.83）

Запуск (стр.84）

Замена ламп (стр.147-153）

Багажник (стр.115）

Тяга (стр.154)

Тормоз (стр.95-96）

Давление воздуха в шинах

(

стр.158-159）

Замена шин (стр.155-157）

-------------------------------------------------------------------------------------------------------------------------------------------------------------

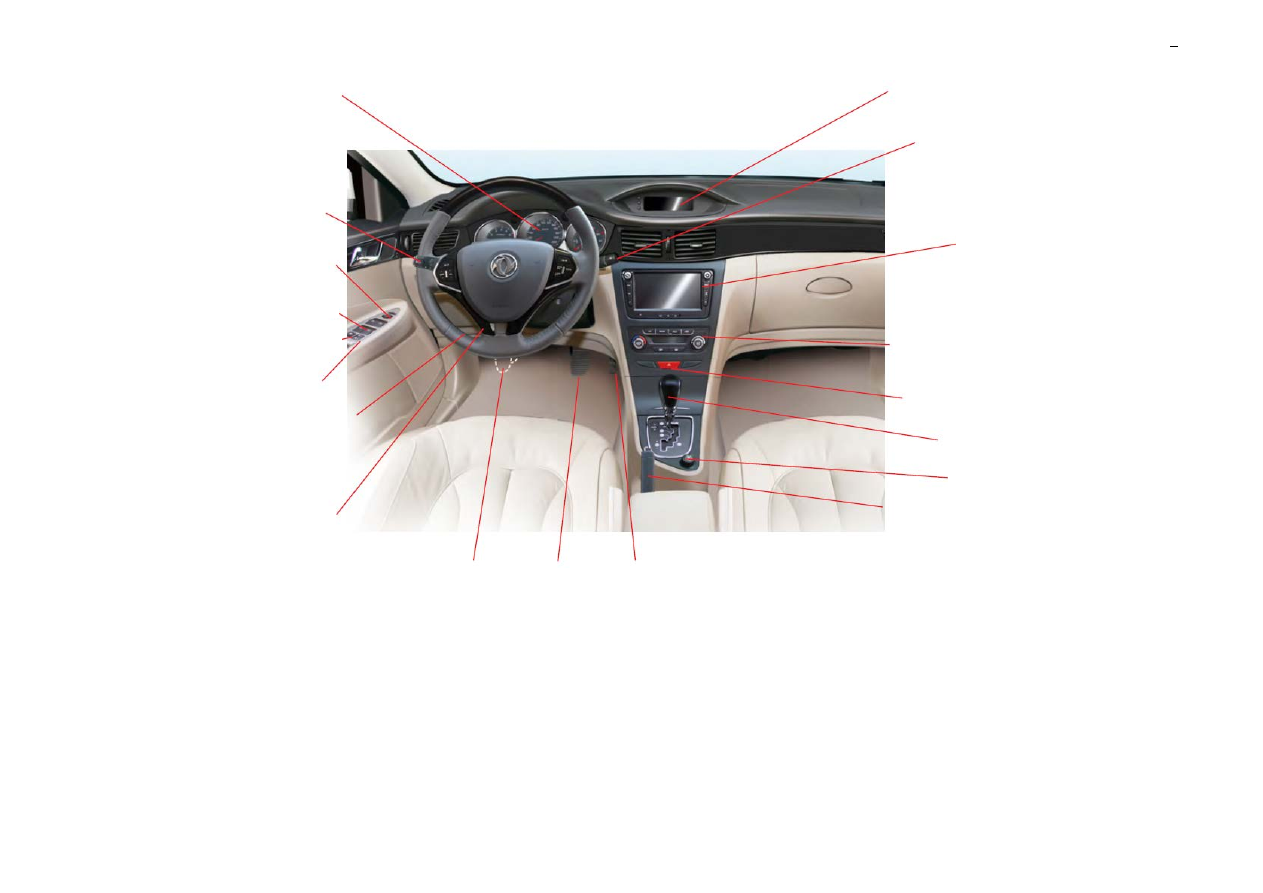

Графический указатель – водительское место

Многофункциональный дисплей

(

стр. 70-77)

Комбинированный

выключатель

стеклоочистителя (стр. 82)

Автомагнитола

(

см. стр.176-198 или

«Руководство по

DVD/MP5*»)

Отопление/кондиционер ( стр.

104 -111)

Противоугонная индикаторная

лампа с кодом (стр.17)

Выключатель тревожной сигна

лизации (стр.80)

Рычаг переключения

передач (стр. 88-93)

Прикуриватель

Рычаг управления стояночным

тормозом (стр. 96)

Комбинированные приборы
(

стр.60-69）

Комбинированный

выключатель освещения
(

стр. 81)

Регулировка зеркала

заднего вида (стр.85）

Стеклоподъемник (стр.57)

Электрическая блокировка

окон (стр.57)
Блокировкаавтомобиля

с внутренней стороны
(

стр.18)

Коробка

плавких

предохранителей

кабины

(

стр. 139-140)

Регулировка руля (стр.31)

Педаль сцепления*

Педаль тормоза Педаль газа

-------------------------------------------------------------------------------------------------------------------------------------------------------------

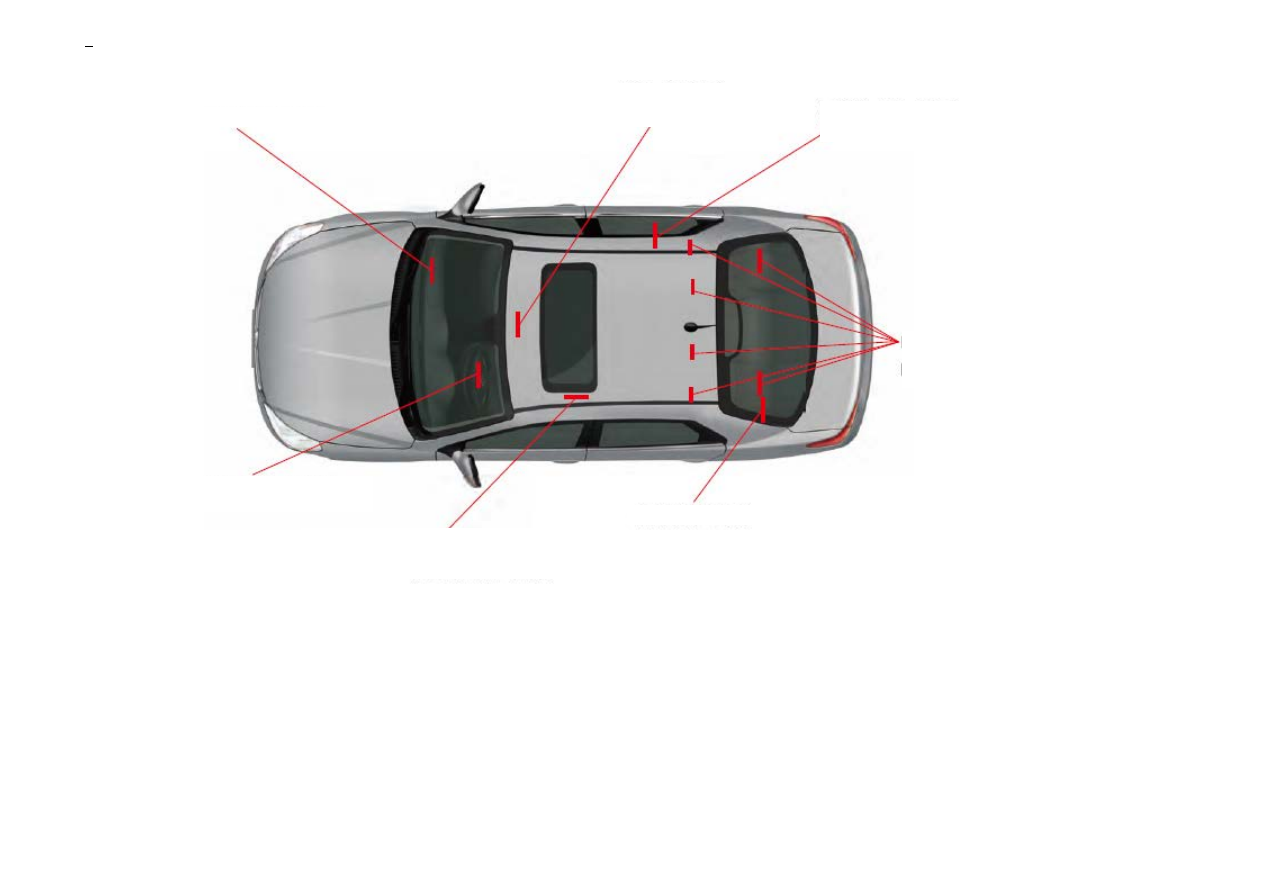

Графический указатель – внутренняя часть

Бардачок (стр.112)

Верхняя лампа (стр.113)

Солнцезащитный козырек (стр.114)

Заднее сиденье (стр.28-30)

Подушка безопасности (стр. 33-39)

Фиксирующее устройство ISO
FIX

для детского кресла

безопасности (стр. 53)

Переднее сиденье (стр.25-26)

Ремень безопасности (стр. 40-51)

Задняя полка (стр.116)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Графический указатель – основные характеристики автомобиля.

(

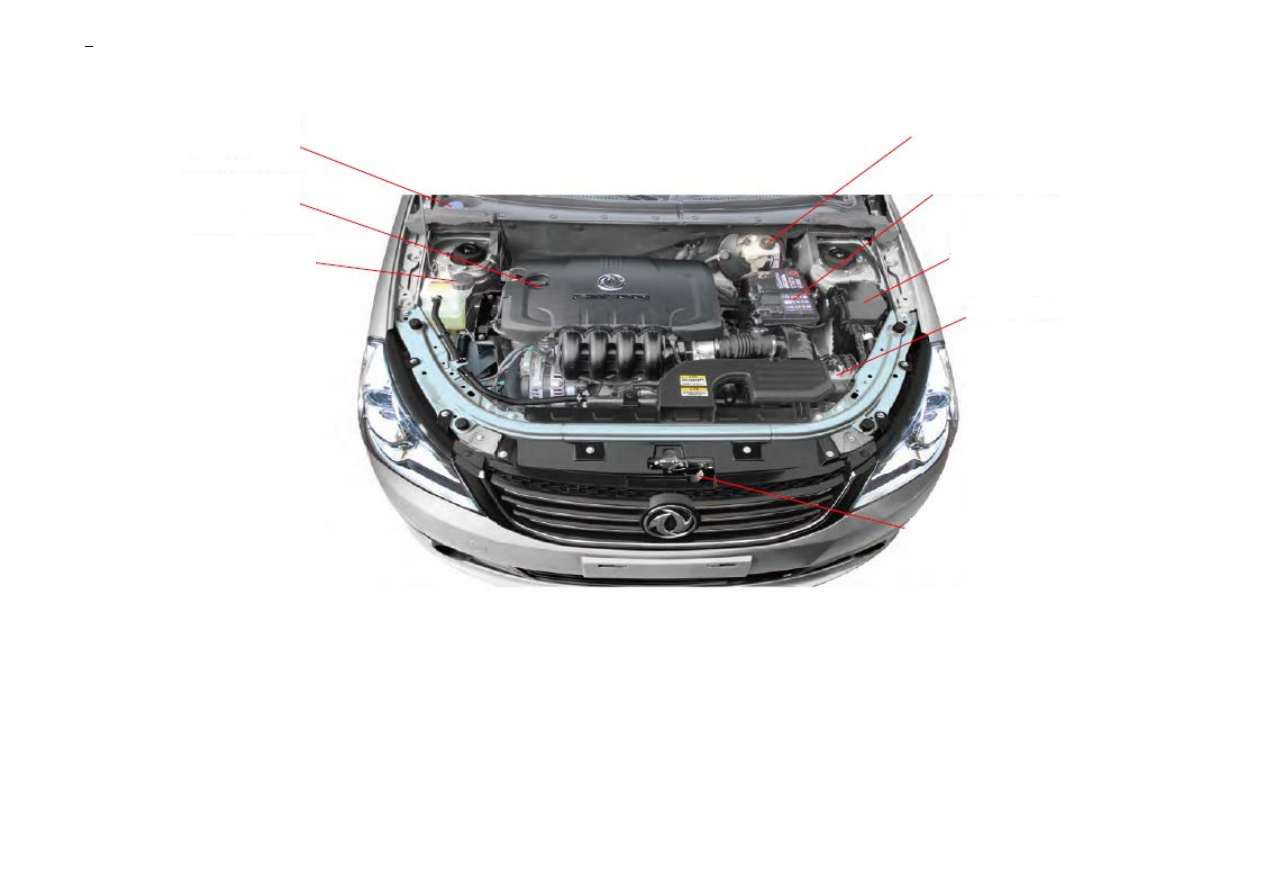

двигатель N6A 10FX3A PSA)

Заливка тормозной жидкости

(стр.127, 129)

Аккумулятор

Предохранитель

отсека двигателя

(

стр. 143-144)

ABS (

стр.95)

Заливка жидкости для

стеклоомывателя (страница 127

)

Заливка машинного масла

для двигателя (стр. 127)

Заливка охлаждающей

жидкости двигателя

(стр 127)
Заливка жидкости для

гидроусилителя руля (стр.
127)

Открытие капота

двигателя (стр.20)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Графический указатель – основные характеристики автомобиля.

(

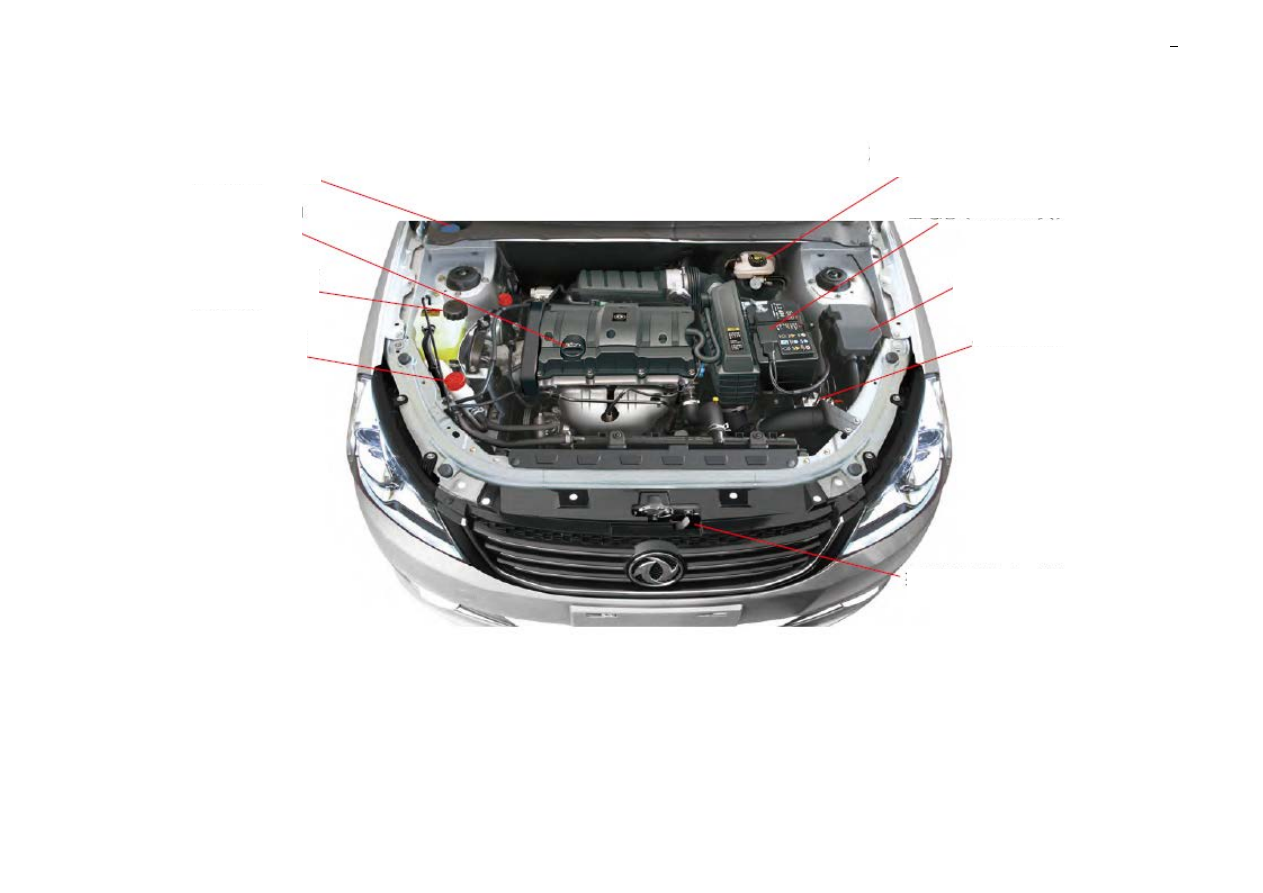

двигатель DFM A16)

Заливка жидкости для

стеклоомывателя

(стр.127)

Заливка машинного масла

для двигателя (стр.127)

Заливка охлаждающей

жидкости двигателя

(стр.127)

Открытие капота

двигателя (стр. 20)

Заливка тормозной жидкости (стр.127,
129)

Аккумулятор
(

с р 145 146)

Предохранитель

отсека двигателя

(

стр. 141-142)

ABS (

стр. 95)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Содержание

Глава 1 Использование автомобиля

Глава 2 Вождение

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава 3 Оборудование автомобиля

Глава 4 Техническое обслуживание

Правила эксплуатации масел и жидкостей ..................................... 124
Уровень жидкости и проверка .......................................................... 125-129
Уход за салоном автомобиля ........................................................... 130-131
Уход за кузовом автомобиля ............................................................ 132-133

Глава 6 Технические характеристики

Обшие характеристики ..................................................................... 163-169
Внешние габариты автомобиля (S30) ............................................. 169-172
Идентификация автомобиля ............................................................ 172-174

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава 7 Акустическая система автомобиля: MP3 плеер*

Обзор .................................................................................................. 175
Панель управления плеера .............................................................. 176
Функциональные средства плеера .................................................. 177-182
Особые замечания ............................................................................ 182

плеер*

Особые замечаниея .......................................................................... 184
Замечание в операции ...................................................................... 185-188
Основные операции .......................................................................... 187-191
Резонирование ...................................................................................

Ошибка! Закладка не определена.

Воспроизведение CD/AAP3 .............................................................. 191-194
Воспроизведение USB ...................................................................... 193-196
Воспроизведение AUX ...................................................................... 195
Ремонтное обслуживание ................................................................. 196

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава 1 Использование автомобиля

-------------------------------------------------------------------------------------------------------------------------------------------------------------

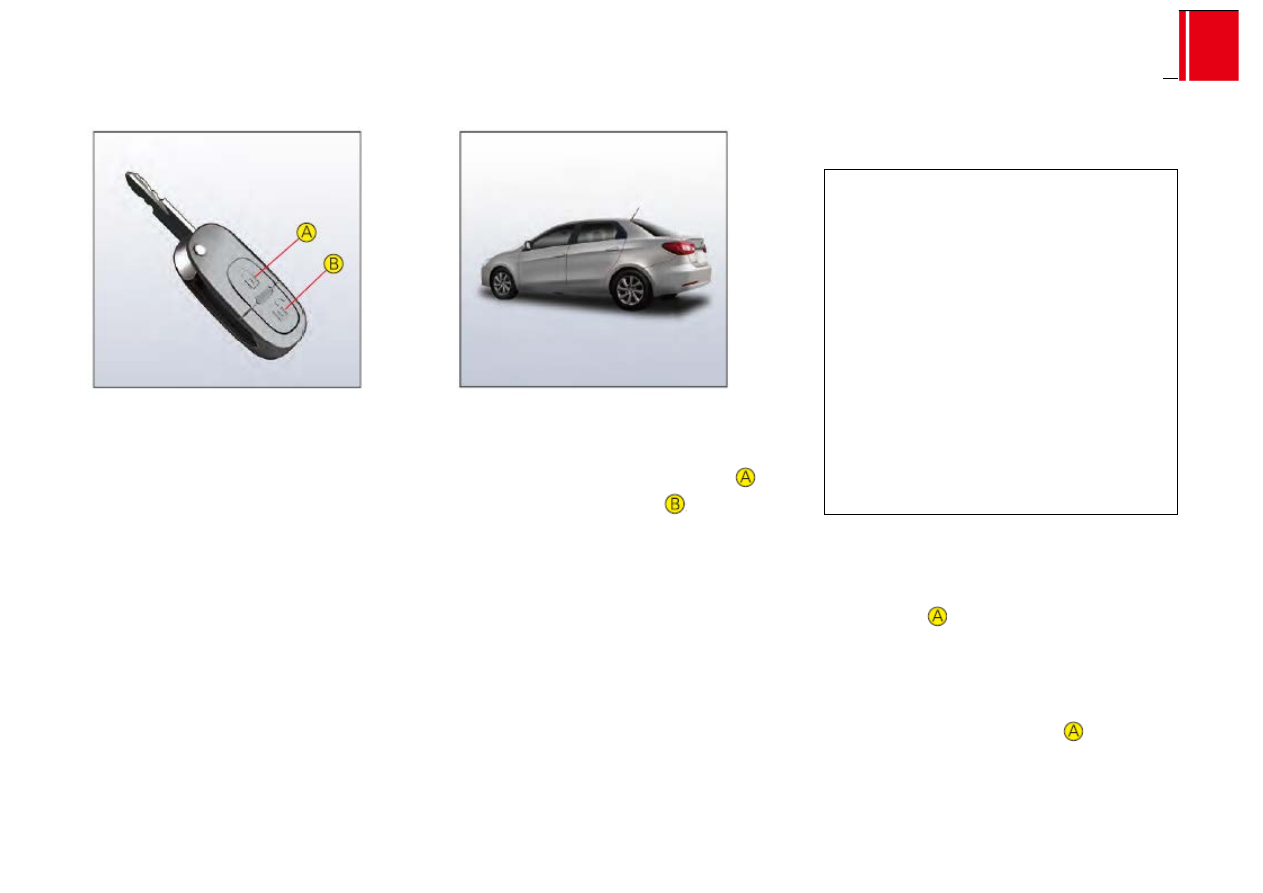

Пульт дистанционного управления

Пульт дистанционного управления установлен

внутри ручки ключа главного управления.

пульте

дистанционного

управления

применяется высокочастотный передатчик,

который имеет следующие преимущества:

Пульт дистанционного управления действует

с любой стороны автомобиля, его рабочий

диапазон не превышает 6 м.

Внимание: при возникновении неисправности

выполните ремонт в

сервисных центрах

официальных Дилеров DONGFENG

Центральный электрический дверной замок

с дистанционным управлением

С помощью пульта дистанционного управления

можно открыть или заблокировать двери
автомобиля и крышку багажника,

это

кнопка

блокировки,

кнопка

разблокировки,

выполнение

операции

отображается посредством мигания указателей

поворота.

Разблокировка: указатели поворота мигают

три раза.

Блокировка: указатели поворота загораются

на промежуток около 2 секунд. Если

выключатель

зажигания

находится

во

включенном состоянии, пульт дистанционного

управления не функционирует.

Функция автоматического восстановления

блокировки: если в течение 20 секунд после

разблокировки с пульта дистанционного

управления ни одна дверь не была открыта (в

том числе крышка багажника), то происходит

автоматическая повторная блокировка всех

дверных замков.

Функция поиска автомобиля на стоянке

На стоянке или в подземном гараже, когда

двери заблокированы, дважды нажмите (с

интервалом в 1- 3 секунды) на кнопку
блокировки

на пульте дистанционного

управления. Автомобильный клаксон прозвучит

пять раз, одновременно с этим все указатели

поворота мигают в течение 15 секунд, чтобы

облегчить поиск Вашего автомобиля. Во время

действия функции поиска автомобиля, еще раз
нажмите кнопку блокировки

на пульте

дистанционного управления, чтобы выключить

звуковую и световую индикацию.

Внимание: при блокировке с помощью

пульта

дистанционного

управления

необходимо убедиться в том, что все двери и

крышка багажника закрыты.

После отправки сигнала о блокировке с

пульта дистанционного управления, если

какая-либо дверь или крышка багажника

открыты или закрыты не полностью,

блокировки не выполняется.

При многократном повторном выполнении

операций блокировки или разблокировки с

помощью пульта дистанционного управления

система центрального запирания замков

может

временно

перестать

функционировать,

поскольку

электродвигатель

находится

предохранительном

состоянии,

что

считается нормальным. Пожалуйста, не

делайте так.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пульт дистанционного управления

Функция

автоматической

блокировки

автомобиля
После включения двигателя автомобиля, если

все двери (в том числе крышка багажника)

плотно закрыты и скорость автомобиля

превышает 10 км\ч, двери автоматически

блокируются. Если двери (в том числе крышка

багажника) закрыты не полностью, то

блокировка не может быть выполнена.
Реализация

данной

функции

может

предотвратить

вторжение в автомобиль

постороннего человека при временной

стоянке во время ожидания смены красного

сигнала светофора, однако в аварийной

ситуации

это

также

может

воспрепятствовать

действиям

других

людей по спасению пассажиров. Водитель

самостоятельно решает, использовать эту

функцию или нет.

Запуск и отмена функции автоматической

блокировки автомобиля в движении
Операция запуска или отмены выполняется

следующим образом:

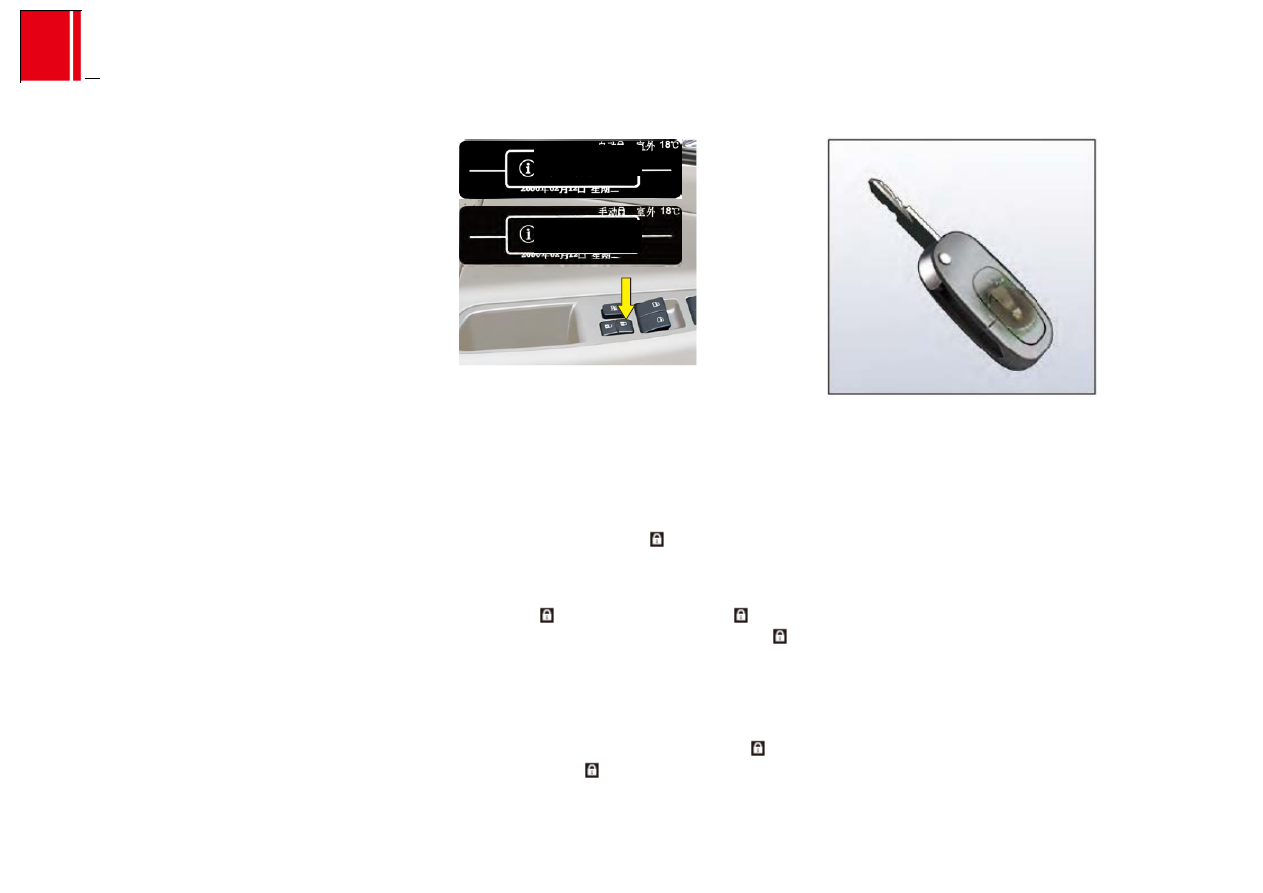

Во время стоянке автомобиля поверните ключ

зажигания автомобиля в позицию M.

Нажмите и удерживайте в течение 2 секунд

кнопку

блокировки

на

дверном

подлокотнике со стороны водителя. На

многофункциональном

точечном

дисплее

появятся слова-подсказки и обозначения
«вручную

» и «автоматически

». При

каждом удерживании кнопки блокировки

нажатом состоянии в течение 2 секунд

проводится переключение между запуском и

отменой

функции.

Многофункциональный

сегментный дисплей в процессе работы не

отображает слова- подсказки, а лишь
показывает обозначения «вручную

» и

«автоматически

».

Разрядка батареи
Если пульт дистанционного управления не

функционирует на расстоянии менее 6 м,

пожалуйста, выполните проверку или замену

батареи пульта дистанционного управления в

центре обслуживания Дунфэн Фэншэн.
Замена батареи пульта дистанционного

управления
Откройте корпус пульта дистанционного

управления для замены батареи
Батарея：3 V CR2032
Внимание: для защиты окружающей среды,

пожалуйста, не выбрасывайте использованные

батареи, сдайте их в специальные пункты

приема.

Включение

автоматической

блокировки двери

Выключение

автоматической

блокировки двери

-------------------------------------------------------------------------------------------------------------------------------------------------------------

содержание .. 1 2 ..
